Аб'ём вады ў радыятары ацяплення: дакументацыя і сярэднія

Колькасць цепланосбіта ў нетрах радыятараў для многіх ёсць велічыня абстрактная. Аб'ём гэтай вадкасці ўплывае на інэрцыйнасць ацяпляльнай сістэмы, час прагрэву і рэжым працы катла. Уменне разлічыць аб'ём вады ў любой частцы ацяпляльнай сістэмы дасць магчымасць больш дакладна падабраць астатняе абсталяванне пад яе (кацёл, цыркуляцыйны помпа і т. Д.).

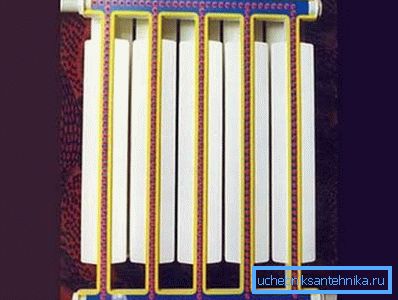

Батарэя ў разрэзе

Для чаго трэба ведаць колькасць вады ў батарэі

Звычайна на радыятары звяртаюць увагу з пачаткам або заканчэннем ацяпляльнага сезона або падчас генеральнай уборкі. Між тым у яго ўнутры адбываюцца жыццёва важныя для чалавека працэсы, за якія адказвае цепланосбіт - часцей за ўсё вада. Ці мае каштоўнасць інфармацыя пра тое, колькі гэтай вадкасці месціцца ў адну батарэю, секцыю?

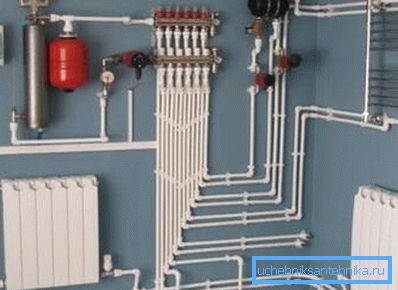

Аб'ём вады ўнутры гэтай «павуціны» можна лёгка пазнаць

Аказваецца, мае і прычын гэтаму не адна:

  • не «абцяжарыць» ацяпляльны прыбор, таму што аб'ём вады ў чыгунным радыятары ацяплення павялічвае яго і без таго немалую вагу;
  • мантаж ацяпляльнай сістэмы з пэўнай магутнасцю катла патрабуе разліку агульнай колькасці цепланосбіта, у тым ліку і ў радыятарах;
  • ведаючы, што колькасць цепланосбіта ў батарэі складае 10-12% ад сістэмы ацяплення - усё батарэі, трубы і кацёл, можна «усухую» зліць ваду;
  • пры выбары пашыральнага бака;

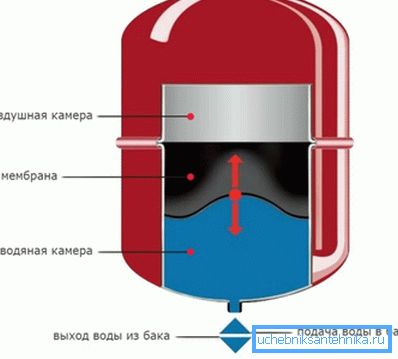

Аб'ём пашыральнага бака павінен адпавядаць колькасці цепланосбіта ў сістэме
  • каб не перабраць з канцэнтраваным антыфрызам, які заліваецца ў пэўнай прапорцыі з вадой;
  • для натуральнага / прымусовага тыпу цыркуляцыі выбіраецца аптымальны памер батарэі - вялікі ў першым выпадку і без розніцы ў другім.

вымушаная ініцыятыва

У панэльным доме з цэнтральным ацяпленнем не даводзіцца затлумляцца аб такіх пытаннях, як запаўненне сістэмы цепланосбітам, гэта дыяцэзія ЖКГ. Але клопат аб сядзібе або дачы - гэта велізарная адказнасць, якая цалкам ляжыць на вашых плячах. Магчымасць зэканоміць час і грошы прымушае гаспадароў сваімі рукамі абслугоўваць цеплавыя камунікацыі, выкарыстоўваючы часам нестандартныя метады.

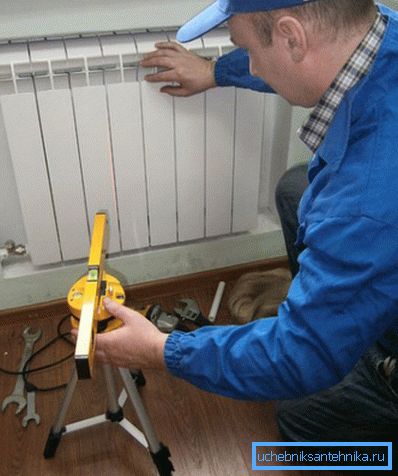

На фота - праверка працы батарэі

Напрыклад, адсутнасць цэнтралізаванай падачы вады змушае выкарыстоўваць прыродныя крыніцы - свідравіны, студні, сажалкі.

Каб ведаць дакладна патрабаваную колькасць вадкасці трэба загадзя вылічыць, якое яе колькасць ўвойдзе ва ўсе складовыя ацяпляльнай сістэмы:

  • кацёл;
  • трубы;
  • радыятары.

Працуем з дакументацыяй

Адказ на пытанне, колькі ж вады выцякае з трубы «А», дакладней, павінна туды паступіць, звычайна крыецца ў тэхнічным пашпарце радыятара і катла. З трубамі крыху больш складана, але не смяротна - ведаючы іх унутраны дыяметр, на нашым сайце можна знайсці падрабязную табліцу пра колькасць вады ў літрах / кубаметрах на пагонны метр. Тое ж самае можна сказаць пра дадзеныя па аб'ёме паліўнага катла або батарэй.

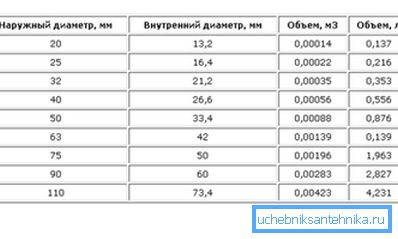

Дадзеныя па ўнутраным аб'ёме труб

Ведаючы напаўняльнасць кожнага метра трубы, даведацца сукупны «трубны» аб'ём цепланосбіта элементарна - таблічную лічбу памножыць на колькасць метраў. Для гэтага неабавязкова поўзаць з рулеткай па ўсім доме, а скарыстацца праектным планам і лінейкай.

Звярніце ўвагу! У інтэрнэце табліца аб'ёму вады ў радыятары ацяплення выглядае нават зручней. У ёй можа параўноўвацца змяшчальнасць радыятараў з розных матэрыялаў, што дасць вам магчымасць выбраць прыдатны варыянт.

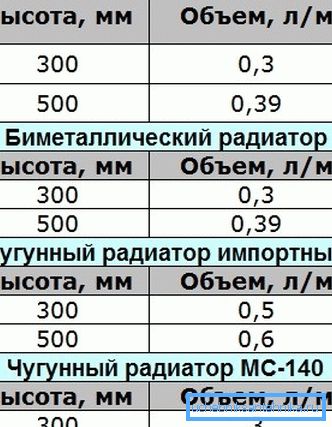

Аб'ём вады не залежыць ад тыпу радыятара

З прадстаўленай табліцы бачна, што аб'ём вады ў секцыі біметалічныя радыятары і алюмініевага адзін і той жа. Так што матэрыял не мае значэнне, галоўнае габарыты ацяпляльнага прыбора.

Нясталае пражыванне ў доме абавязвае гаспадароў выкарыстаць антыфрыз. Паколькі гэта задавальненне не з танных (кошт за 10 л айчыннага пропіленгліколь «Тэхналогія выгоды» дасягае тысячы рублёў), неабходна дакладна ведаць колькасць незамярзайкі. Вызначыўшы крайні мінусовай парог для сістэмы ацяплення, рэчывы змешваюцца ў пэўнай прапорцыі.

Звярніце ўвагу! Нельга даліваць антыфрыз ў сістэму ацяплення, вырабленую з ацынкаваных труб.

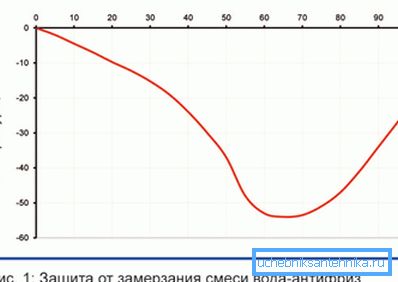

Антыфрыз паніжае тэмпературу замярзання вадкасці

асераднёная шпаргалка

Сярэднія дадзеныя, якія вызначаюць аб'ём вады ў сталёвых радыятарах ацяплення панэльнага тыпу, такія:

  • мадэлі Demrad, Thermogross 11 тыпу на кожныя 10 см даўжыні прыходзіцца па 0,25 л цепланосбіта;
  • у аналагічных мадэлях 22 тыпу гэты паказчык павялічваецца да 0,5 л на тужэй даўжыню.

Кожная секцыя старога добрага «чыгуну» розных мадэляў мае наступную змяшчальнасць:

  • МС 140 - 1,11-1,45 л (ад 5,7 да 7,1 кг);
  • ЧС 1 - 0,66-0,9 л с;
  • ЧС 2 - 0,7-0,95 л;
  • ЧС 3 - 0,155-0,246 л;
  • Konner Мадэрн - 0,12-0,15 л (3,5 кг).

Звярніце ўвагу! Відаць, наколькі традыцыйная МС 140 адрозніваецца ад кітайскага Konner вагой, на які варта звярнуць увагу, калі ў вас падлогавыя мадэлі.

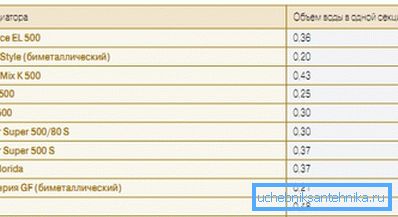

А вось столькі ўваходзіць у алюмініевую секцыю

Калі ваша батарэя - гэта выкручастым аўтарская штучка даведацца яе аб'ём складана, але магчыма. Напрыклад, аб'ём вады ў сталёвым радыятары трубчастага выгляду вылічаецца геніяльна проста -заглушкой зачыняецца адно адтуліну, а праз другое заліваецца вада да верху.

Звярніце ўвагу! Колькасць залітай вадкасці адзначайце адразу ці потым, калі выльецца змесціва ў вядро / ванну. Гэты спосаб вылічэння выкарыстоўваецца і ў дачыненні да радыятара любой складанасці без наяўнасці дакументаў.

У цеплаабменніках насценнага ацяпляльнага катла ў сярэднім змяшчаецца ад 3 да 6 л, а ў падлогавым і парапетном выкананні - ад 10 да 30 л вады. Такім чынам, даведаўшыся колькасць цепланосбіта ва ўсіх кутках, якіх ён дасягае, можна правесці адказную аперацыю - разлічыць аб'ём пашыральнага бака. Менавіта ад яго залежыць аптымальнае ціск у сістэме і патрэбны аб'ём цепланосбіта.

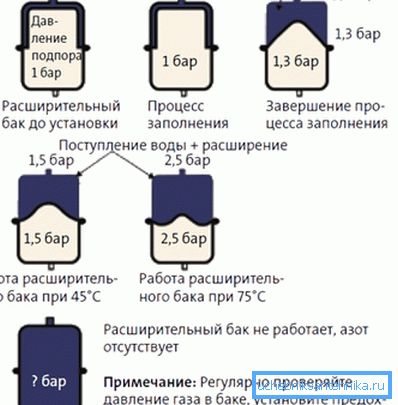

Прынцып працы пашыральнага бака

Інструкцыя разліку мяркуе выкарыстанне просты формулы:

(Vс * Да) / D = Vб, дзе

  • Vс - аб'ём цепланосбіта ў ацяпляльнай сістэме (тое, пра што гаварылася вышэй - радыятары + трубы + цеплаабменнікі катла);
  • Да - каэфіцыент пашырэння цепланосбіта (ля вады ён роўны 4%, таму ў формуле выкарыстоўваецца 1,04);
  • D - эфектыўнасць пашырэння бака;
  • Vб - ёмістасць пашыральнага бака.

Даведацца набліжаны да рэальнай лічбы аб'ём цепланосбіта ў радыятарах або трубах можна адштурхваючыся ад магутнасці катла па формуле:

х кВт * 15 = VS, дзе

  • кВт - магутнасць катла;
  • лічба 15 - колькасць літраў вады, для атрымання 1 кВт энергіі;
  • VS - агульная змяшчальнасць сістэмы.

падвядзенне вынікаў

Прынцып лепш Нядоля, чым адваротнае недастасоўны ў сістэмах ацяплення, т. К. Завоздушивание сістэмы будзе азначаць халодныя батарэі. Вылічыўшы аб'ём кожнага канструктыўнага элемента ацяпляльнай сістэмы з дапамогай табліц або дасведчаным шляхам, спажыванне цяпла стане больш асэнсаваным і прыемным. А рамонт або замена асобнага фрагмента ўжо не будзе таямніцай за сям'ю пячаткамі.

На відэа ў гэтым артыкуле паказаны працэс залівання цепланосбіта ў сістэму ацяплення.
