Абвязка радыятара - схемы і стыкоўка

Па вялікім рахунку, абвязка абагравальніка, гэта падлучэнне новага гульца ў гульню. Радыятар стыкуецца з трубамі, абсталёўваецца новымі заглушкамі і якія рэгулююць кранамі - усё, ён ужо ў гульні.

Але агучаная прастата спрацуе толькі тады, калі ўсё зроблена правільна, цепланосбіты праходзяць радыятар ў патрэбным кірунку, самі радыятары аснашчаны фітынгамі з поўным разуменнем праблем сумяшчальнасці, злучэння герметызуюцца з веданнем справы.

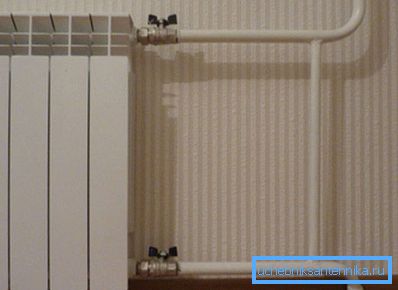

Пісьменны ўвод канструкцыі.

Просты працэс, а веды патрэбныя

Для разумення правільнасці працэсу разаб'ем яго на складнікі.

Уся інструкцыя выглядае наступным чынам:

  • Наяўныя схемы падлучэння радыятараў ацяплення - выбіраем;
  • Сумяшчальнасць розных тыпаў батарэй і фітынгаў - правяраем;
  • Абвязка радыятараў з трубамі - стыкуючы.

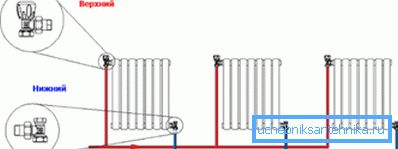

Веданне схемы - падлога праблемы вырашана!

Для інфармацыі! Асобна будуць разгледжаны агульныя правілы прасторавага размяшчэння радыятара, так як грэбаванне імі можа значна знізіць ККД батарэі.

агульныя паняцці

Парушэнне простых правілаў размяшчэння батарэй могуць звесці на нішто ўсе наступныя этапы абвязкі, знізіўшы эфектыўнасць аднаго звяна да 25%.

Такім чынам:

  • Адлегласць ад падваконніка не павінна быць менш за 10 см;
  • Адлегласць ад падлогі да ніжняга краю радыятара не павінна быць меншай за 12 см;
  • Радыятар ўпрытык да сцяны не ставіцца, мінімальны зазор паміж імі павінен быць 20 мм;

Да ведама! У мантажны камплект разам з коркамі ўваходзяць трымальнікі для секцыйных батарэй, а для панэляў, мацавання ўваходзяць у камплект з радыятарам. Яны першапачаткова спраектаваны пад неабходны прамежак.

Але жаданне нашага чалавека зэканоміць і ўсё зрабіць па-свойму, прымушае гэта зрабіць. Яшчэ адзін прыём, які нагадае вам пра неабходнасць прамежку - на сцяну пад батарэю лепіцца уцяпляльнік з фальгіраваны адбівальнікам, і паміж ім і радыятарам патрэбен зазор.

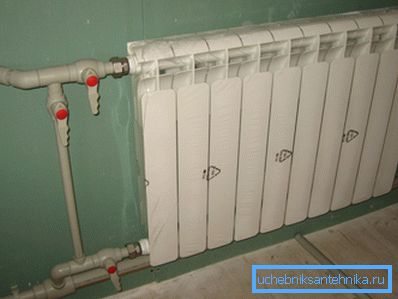

Не далёка, ня блізка, што невысока, ня нізка.
  • З асцярожнасцю неабходна ставіцца да ніш пад батарэі. Жаданне схаваць абагравальнік можа прывесці да страты эфектыўнасці і цеплааддачы. Аматарам эстэтыкі цана пытання можа скласці 10% страты цеплааддачы ў нішах напаўадкрытага тыпу і 20% - у нішах закрытага тыпу.

Разбярэмся са схемамі

Важна правільна ўпісаць радыятар ў схему. У катэджах, у малоквартирных дамах можа прысутнічаць дзве схемы ацяплення. У шматкватэрных дамах, як правіла, адзін варыянт.

Вось яны:

  1. Однотрубная схема;
  2. Двухтрубная схема.

Пры однотрубной схеме вада ад катла праходзіць ўвесь цыкл ад катла, праз батарэі, у кацёл па адной трубе.

Цяжка сказаць, якая першапачатковая задумка інжынераў-распрацоўнікаў дадзенай схемы, але менавіта яна мае мноства недахопаў:

  • Вада або цепланосбіт пад ціскам падаюцца на верхнюю кропку і самосливом сыходзяць уніз. Тэмпература паветра ў верхніх памяшканнях або паверхах будзе больш, чым у ніжніх;
  • Фактычна поўная адсутнасць рэгуляцыі працэсу. Пры простым абсталяванні можна задаць разліковую велічыню для цепланосбіта, але ніжнім паверхах ад гэтага не будзе рацыі;
  • Аварыйныя працы як лакальныя, так і цэлага стояка выклікаюць масу праблем. Неабходна адключаць стояк або дом.

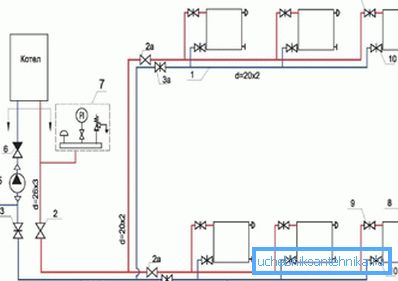

Фота аптымальнай схемы разводкі.

Да ведама! Кажучы, што рэгуляцыя працэсу адсутнічае, мы некалькі адышлі ад праўды, цяпер ёсць складаныя сістэмы, якія дазваляюць рэгуляваць гэты працэс. Але яны вельмі дарагія і разлічаны толькі на дамы з аўтаномным катлом.

Двухтрубная схема і прасцей і надзейней. Цепланосбіт падаецца па адной трубе, астыўшая вада сыходзіць па іншай.

Тут ёсць два варыянты падлучэння:

  • Першы - трубы, якая прыводзіць і адводзіць, размяшчаюцца з аднаго боку;
  • Другі - якая прыводзіць труба заходзіць у адзін бок, а адводзіць выходзіць з другога боку. Гэтая схема ўжываецца для доўгіх і невысокіх батарэй, як правіла, падлогавага тыпу, для якаснага размеркавання цяпла.

Увага! Які б тып злучэнняў не ўжываўся, труба з цёплай вадой павінна быць зверху, а труба з халоднай вадой, званая яшчэ «обратку» - знізу. У крыніцах вы сустрэнеце варыянт падвядзення гарачай вады знізу як магчымы або альтэрнатыўны.

Гэта было прымальна гадоў 40 таму, калі абвязка радыятараў ацяплення полипропиленом была з разраду фантастыкі, ды і трубы былі толькі металічныя, праўда і тады выходзілі са становішча. Гаворым адразу - ніжняя падводка гарачай вады вас расчаруе.

радыятары гатовыя

Збор радыятараў праблем не складзе, усё робіцца сваімі рукамі па стандартах:

  • Вызначымся са схемай падлучэння (гарачы фурманак зверху, вы памятаеце), ніжнюю частку аддамо пад обратку;
  • На верхнім ўваходзе, процілеглым ўваходу цепланосбіта, ставіцца корак з кранам Маеўскага, для спуску паветра;
  • На ніжнім выхадзе, процілеглым выхаду обратку, усталёўваем глухую корак радыятара.

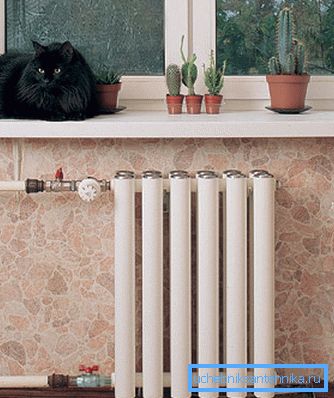

На ўваход і на выхад усталёўваем краны.

Савет! Усе рэзьбавыя злучэння, для якіх не прадугледжаны гумовыя ўшчыльняльнікі, герметизируем пакуллем і спецыяльнай пастай, альбо ж спецыяльнай ФУМ стужкай, якая нагадвае ізастужку.

Некалькі слоў аб сумяшчальнасці

матэрыял ўласцівасці
чыгун Прымае ўсё, што падыходзіць яму па разьбе
сталь Выдатна адчувае сябе з латунню, нержавейка, меддзю
алюміній Дрэнна пераносіць медзь, латунь. Ацынкоўку ўспрымае як неабходнасць

Стыкоўка - працэс канчатковы

На сёння ў працэсе абвязкі могуць прымаць удзел тры выгляду труб:

  • Абвязка чыгунных радыятараў ацяплення з металічнымі трубамі. Калі шчыра, то метал + чыгун, гэта варыянт учорашняга дня. Выбралі чыгунныя батарэі з-за іх надзейнасці, працяглага ўтрымання тэмпературы, калі ласка, карыстайцеся, але трубы можна памяняць на поліпрапілен;
  • Абвязка радыятараў ацяплення металлопластіковые трубамі. Дастаткова надзейны варыянт. Мае металічную аплётку, дазваляе падысці да любых цяжкадаступных месцаў, не змяняючы схему злучэння. Выдатна паўтарае любую крывулю сцяны.
  • Схемы абвязкі радыятараў ацяплення полипропиленом самая цікавая. Пры ўсіх вартасцях, аналагічных металлопластіковых труб, поліпрапіленавыя злучэння на парадак надзейней. Так, у дадзеным выпадку ўжываецца пайка з дапамогай спецыяльных паяльнікаў для такіх труб.

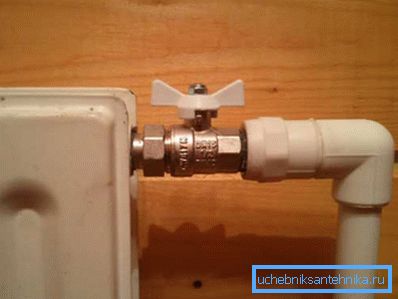

Пенопропилен - труба і пайка - маналіт.

Савет! Поліпрапіленавыя канструкцыі выстаўляюцца павольней металлопластіковых, але затое вы атрымліваеце гарантыю на трубу, злучэння, пайкі. У выпадку ж з металлопластиком розніцы тэмператур даюць розныя пашырэння на метал і на пластык, што можа прывесці да цечы, прычым у самы непадыходны момант.

У заключэнне

Правілы абвязкі радыятара простыя: галоўнае ведаць, куды падключыць, а відэа ў гэтым артыкуле падкажа, якія фітынгі вам патрэбныя, і пад які ключ.
