Ахоўны клапан сістэмы ацяплення - надзейная абарона

Пытанні бяспекі пры праектаванні ацяпляльнай сістэмы надаецца павышаная ўвага, асабліва ў выпадку аўтаномнага ацяплення. Асноўная небяспека падчас ацяпляльнага сезона зыходзіць ад рэзкага павышэння ціску, трубы могуць проста не вытрымаць гэтага. Ўстаноўка простага ахоўнай прылады дазволіць лёгка выраўнаваць ціск у сістэме.

Асаблівасці працы сістэмы ацяплення

Усе элементы ацяплення першапачаткова разлічаны на эксплуатацыю пры пэўных умовах. У працэсе працы нярэдка ўзнікаюць выпадкі, калі ціск у трубах рэзка ўзрастае. І добра, калі трубы вытрымаюць такое выпрабаванне, але ніхто не дасць гарантыю, што ў наступны раз не з'явіцца цячы, так што ахоўны клапан для сістэмы ацяплення - рэч проста незаменная.

Што тычыцца прычын рэзкага росту ціску ў трубах, то можна вылучыць:

• празмерны нагрэў вады - пры павышэнні тэмпературы вада пашыраецца, што і выклікае дадатковую нагрузку на трубы і запорную арматуру;

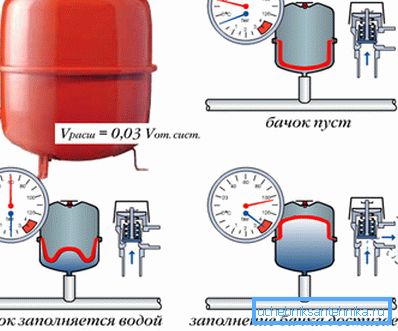

Звярніце ўвагу! Часткова з такой праблемай дапамагаюць справіцца пашыральныя бачкі. Лішак вады проста запасіцца ўнутры бачка.

• памылка пры падборы дыяметраў труб;
• у выпадку калі ацяпленне падсілкоўваецца з сеткі водазабеспячэння, а ціск у ёй перавышае гэты паказчык у ацяпляльным контуры;
• нават звычайны термоклапан для ацяплення (той, што ўсталёўваецца перад радыятарам) можа стаць прычынай росту ціску ў якая падае трубе. Гэта часцей за ўсё адбываецца падчас цёплага надвор'я, калі прыток вады ў радыятар скарачаецца да мінімуму;
• збоі ў працы цыркуляцыйнага помпы таксама можна лічыць адной з прычын.

Як забяспечыць бяспеку

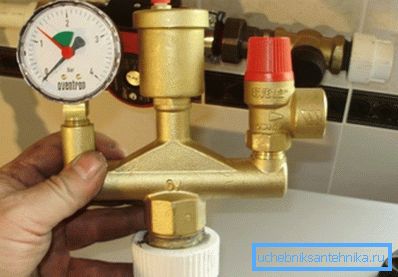

Пры мантажы любой сістэмы ацяплення выкарыстоўваецца такое паняцце як «група бяспекі». Пад гэтым тэрмінам маецца на ўвазе шэраг прыбораў, якія дазваляюць кантраляваць працу сістэмы і аператыўна ўхіляць няспраўнасці.

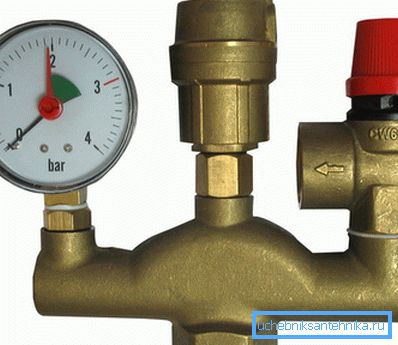

У склад групы бяспекі звычайна ўваходзяць:

• манометр;
• паветраадводнік - дазваляе выдаліць з трубаправода паветра;
• уласна, ахоўны клапан для ацяплення - прылада, якое дазваляе скінуць лішкі ціску ў лічаныя секунды.

класіфікацыя

У ацяпляльных сістэмах кватэр і прыватных дамоў выкарыстоўваюцца выключна спружынныя прылады з плыўнай рэгулёўкай. Па суадносінах эфектыўнасці, надзейнасці і кошту - гэта ідэальны варыянт.

Але ўвогуле выпадку можна вылучыць яшчэ некалькі тыпаў прылад такога роду:

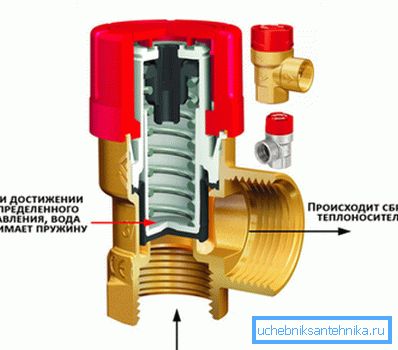

• спружынныя - у такіх прыладах шток залатніка подпружинен і пры нармальным ціску клапан перакрыты. Як толькі ціск пачынае нарастаць, спружына сціскаецца і павялічваецца прахадны адтуліну - лішкі цепланосбіта скідаюцца ў асобную ёмістасць або ў обратку;

Звярніце ўвагу! Ціск, патрабаванае для адчынення клапана павінна хоць бы на 10-15% перавышаць працоўны паказчык у трубах.

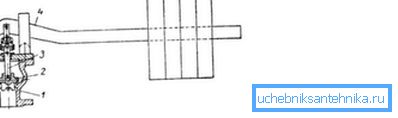

• прылады рычажного тыпу адрознівае вялікая цана і магчымасць гнуткай рэгулявання патрабаванага для яго адкрыцця намаганні. Груз знаходзіцца на рычагу, прычым замацаваны ён на ім так, што можа перамяшчацца. Рэгулюючы становішча грузу на рычагу можна павялічваць / памяншаць патрабаванае для яго адкрыцця высілак.

Можна прывесці класіфікацыю і па ступені і спосабу ўздыму:

• калі ўздым не перавышае 0,05 вышыні сядла, то такая прылада лічыцца малапад'ёмная;
• полноподъемное прылада забяспечвае перасоўванне засаўкі на адлегласць роўнае вышыні сядла (або нават перавышае яго).

Што тычыцца спосабу рэгулявання, то зваротны клапан для ацяплення можа быць:

• з плыўнай рэгулёўкай - як прыклад можна прывесці спружынны тып. Перасоўванне засаўкі залежыць ад ціску ў трубе;
• з 2-ступеністай рэгулёўкай - задаецца нейкае парогавае значэнне ціску, пры перавышэнні якога аўтаматычна цалкам адкрываецца прахадны адтуліну, прычым гэта адбываецца практычна імгненна. Ўжываецца ў прамысловасці, дзе страта нават некалькіх секунд можа прывесці да сур'ёзных наступстваў.

Зваротныя і перепускные прылады

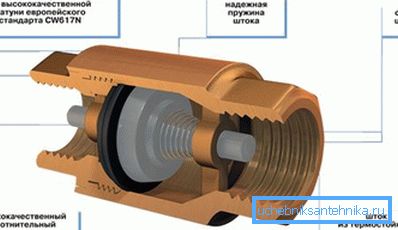

Зваротны клапан ў сістэме ацяплення дазваляе цепланосбіта перасоўвацца толькі ў адным кірунку. «Разыначка» такой прылады складаецца ў тым, што подпружиненный шток прапускае ваду толькі ў адным кірунку. Дзякуючы разьбовым злучэнням ўсталяваць яго не складзе працы.

Часам замест засцерагальніка адкрытага тыпу выкарыстоўваецца перепускной клапан для ацяплення. Асноўная яго функцыя тая ж - выраўноўванне ціску ў сістэме, але калі адкрыты варыянт проста скідае лішкі цепланосбіта, то перепускной аналаг ваду перанакіроўвае ў межах ацяпляльнага контуру.

У выпадку, калі перад радыятарамі ўстаноўлены тэрмастаты, то ў цёплы час можа скласціся сітуацыя, калі ўсе яны досыць моцна перакрываюць паступленне вады ў батарэі. У выніку ў якая падае трубе ідзе ціск.

Калі на выхадзе з катла усталяваны перепускной клапан, то ён проста частка цепланосбіта перадасць з якая падае ў якая адводзіць трубу. Так што, калі выкарыстоўваецца клапан ацяпляльніка, то дадатковая абарона сістэмы абагравання неабходная.

троххадовых клапаны

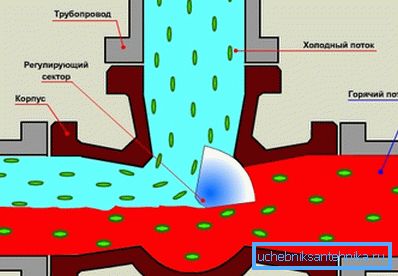

Галоўным адрозненнем прылады гэтага тыпу з'яўляецца канструкцыя - 1 ўваход і 2 выхаду.

Дзякуючы гэтаму троххадовых прыладу можна выкарыстоўваць для дасягнення:

• змешвання гарачага цепланосбіта з астылым;

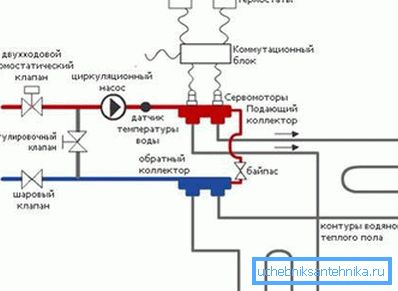

Звярніце ўвагу! Гэта неабходна пры выкарыстанні нізкатэмпературнага абагравання (цёплая падлога). Троххадовых клапан дазваляе арганізаваць падмешвання цепланосбіта з обратку ў пададзеную трубу і выключыць рызыку падачы занадта гарачай вады.

• троххадовых клапан для ацяплення дазваляе ізаляваць адзін ацяпляльны контур ад іншага (гэта можа спатрэбіцца калі выкарыстоўваюцца розныя цепланосбіты).

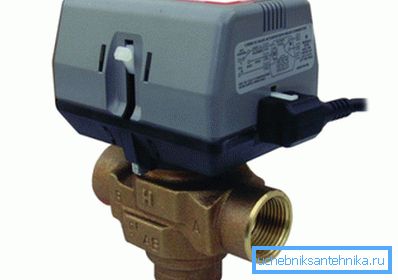

Усярэдзіне корпуса знаходзіцца альбо засланка, альбо шар, паваротам якога рэгулюецца ток цепланосбіта. Для кіравання засланкай можа выкарыстоўвацца сервопривод, злучаны з пакаёвым тэрмастатам.

Пару слоў аб ўстаноўцы

Ўстаноўка ўсіх элементаў групы бяспекі выконваецца сваімі рукамі. З устаноўкай ахоўнай прылады праблем паўстаць не павінна, бо выкарыстоўваюцца рэзьбавыя злучэння. А галоўнае пытанне складаецца ў тым, дзе ўсе гэтыя элементы размясціць.

Прыборы групы бяспекі варта размяшчаць на ўчастку які падае трубаправода ў катла. Яшчэ адна тонкасць складаецца ў тым, дзе менавіта ўсталяваць адсякаюць краны, якія дазваляюць імгненна адсекчы кацёл у выпадку яго няспраўнасці.

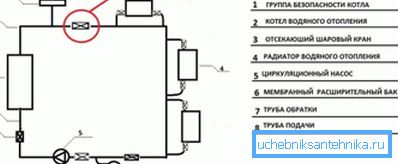

Інструкцыя па правільнай ўстаноўцы групы бяспекі патрабуе размяшчэння адсякае крана за групай гэтых прыбораў. У такім выпадку нават пасля адсячэння катла ахоўны клапан дазволіць скінуць лішкі цепланосбіта і зберажэ кацёл ад пашкоджанняў.

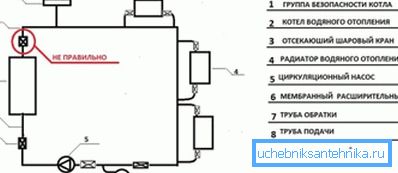

Варыянты ўстаноўкі адсякае крана перад групай бяспекі і непасрэдна на ўчастку трубы, якая вядзе да яе, лічацца няправільнымі. У такім выпадку пры адсячэнні катла будзе адсечана і група бяспекі, а кацёл можа пацярпець.

падвядзенне вынікаў

Ўстаноўка ахоўнага клапана дазваляе павысіць надзейнасць працы ацяпляльнай сістэмы. Дзякуючы гэтаму простаму і таннаму прыладзе, скокі ціску больш не будуць несці пагрозы цэласнасці труб, а ацяпленне праслужыць доўгія гады.

На відэа паказаны прынцып працы ахоўнай прылады спружыннага тыпу.
