Аксонометрия сістэмы ацяплення: знаёмства з тэрміналогіяй і

Што гэта такое - аксонометрия ацяплення? У гэтым матэрыяле нам трэба будзе вярнуцца на школьную лаву і зноўку пазнаёміцца ​​з забытым тэрмінам. Акрамя таго, мы пастараемся высветліць, якіх правілах павінна падпарадкоўвацца складанне аксанаметрычных схем у дачыненні да ацяпляльных сістэмах.

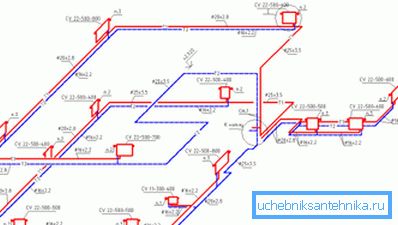

Дазвольце прадставіць: аксанаметрычныя схема ацяпляльнага контуру.

вызначэнне

Тэрмін аксонометрия родам з Грэцыі і адбываецца ад двух слоў: вось і вымяраць. Сэнс тэрміна - у графічным малюнку трохмерных аб'ектаў шляхам іх праецыравання на плоскасць.

Як выконваецца праецыяванне аб'екта:

  1. Ён прывязваецца да трох каардынатных восях.
  2. Выбіраецца так званая карцінная плоскасць, на якую трэба будзе спраецыяваць аб'ект.

Заўважце: ні адна вось каардынатаў не павiнна быць раўналежная ёй.

  1. Усе кропкі аб'екта праецыююцца на плоскасць.

Паколькі карцінная плоскасць ня раўналежная ні адной з восяў каардынат, па ўсіх восях праекцыя будзе мець адхіленні ад рэальных памераў адрэзкаў.

У залежнасці ад таго, як размяркоўваюцца скажэнні па восях, аксонометрия можа называцца:

  • ізаметрычнай. У гэтым выпадку скажэнне па ўсіх восях аднолькава.

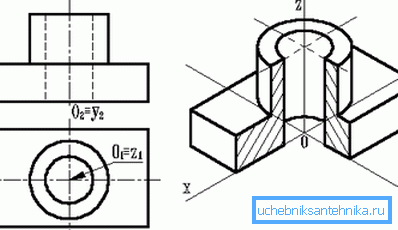

Справа - ізаметрычнай праекцыя дэталі.
  • Диметрической. Аднолькава скажэнне па двух восях.
  • Триметрической - усе скажэнні маюць розныя значэнні.

Аксанаметрычныя схема сістэмы ацяплення - гэта ўсяго толькі яе праекцыя на плоскасць, якая не з'яўляецца паралельнай ні сьцены будынка, ні яго перакрыццяў. На праекцыі абазначаюцца элементы сістэмы і іх асноўныя параметры.

нарматыўныя патрабаванні

Яны вычарпальна выкладзены ў ДАСТ 21.602-2003, якая рэгламентуе правілы складання дакументацыі для інжынерных сістэм будынка (у тым ліку ацяплення). Вылучым з тэксту дакумента асноўныя моманты, якія маюць непасрэднае дачыненне да нашай тэматыцы.

агульныя палажэнні

Элементам сістэм ацяплення прысвойваюцца абазначэння, якія складаюцца з маркіроўкі і парадкавага нумара ў межах дадзенай схемы. Якія абазначэння выкарыстоўваюцца?

аб'ект абазначэнне
стояк ацяплення арт
Галоўны стояк ацяплення (вертыкальная частка разліву) Гст
кампенсатар Да
Гарызантальная галінка (лежневка) ГВ
Прыбор для вымярэння тэмпературы (тэрмометр) Т
Прыбор для вымярэння ціску (манометр) Р

За некаторымі графічнымі пазначэннямі дакумент адсылае да сумежных ГОСТ:

  • Трубаправоды варта пазначаць па ДАСТ 21.206 - 93.
  • Абазначэння зваротных клапанаў, дроселяў, засавак, радыятараў і г.д. можна знайсці ў ДАСТ 21.205-93.

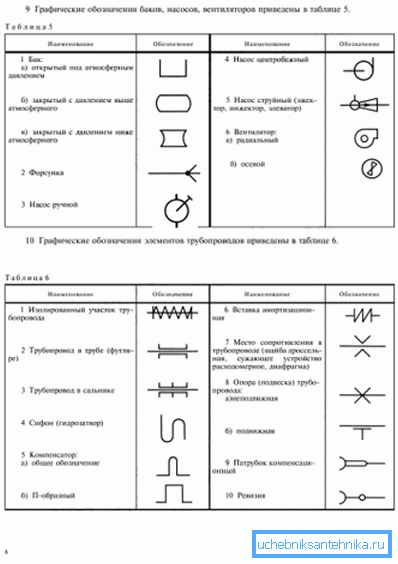

Фрагмент табліцы пазначэнняў з ДАСТ 21.205 - 93.

Акрамя таго, сярод агульных палажэнняў ёсць шэраг дадатковых патрабаванняў да чарцяжах.

  • Адзнакі вышыні паказваюцца на вынасных лініях або контурах элементаў.
  • Аксанаметрычныя схема ацяплення можа быць выканана ў маштабе 1:50, 1: 100 і 1: 200.

Пералік пазначаемымі абсталявання і параметраў

На складзенай сваімі рукамі схеме павінны быць пазначаныя:

  1. Трубаправоды з указаннем дыяметраў.
  2. Цеплаізаляцыя участкаў трубаправодаў. Яна паказваецца графічна.
  3. Ўзроўні восяў ўсіх трубаправодаў адносна нулявой адзнакі.
  4. Ўхілы разліву (зразумела, там, дзе яны неабходныя - у гравітацыйных сістэмах і дамах верхняга разліву).

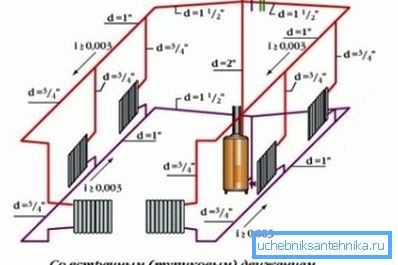

У гравітацыйнай сістэме пазначаны ўхілы разліву.
  1. Пры наяўнасці разрываў у гарызантальных участках разліву - памеры участкаў.
  2. Апоры, кампенсатары і падвешванні.

Важны момант: у гэтым выпадку малюнак забяспечваецца паліцай-вынасам, над якой паказваецца тып элемента. Пад паліцай павінен быць паказаны адпаведны элементу дакумент.

  1. Запорная арматура. І ў гэтым выпадку выкарыстоўваецца палка-вынас, над якой паказваецца тып і дыяметр (ДК) арматуры. Знізу размяшчаецца абазначэнне элемента па каталогу.
  2. Стаякі і лежневки (гарызантальныя ўчасткі) з пазначэннямі.
  3. Радыятары, канвектары і іншыя ацяпляльныя прыборы.

У абавязковым парадку ўказваецца іх тып і асноўныя параметры:

  • Колькасць секцый секцыйнага радыятара.
  • Колькасць секцый (труб) рэгістра і яго даўжыня.
  • Колькасць і даўжыня рабрыстых труб.
  • Для іншых ацяпляльных прыбораў - іх тып.
  1. Абазначэння установак (катлоў, печаў з цеплаабменнікамі, цеплавых помпаў, Элеватарнай вузлоў, цыркуляцыйных помпаў для ацяплення і г.д.).
  2. Закладныя прылады (алейныя шклянкі для кантролю тэмпературы і адводы для ўстаноўкі кантрольных вентыляў, якія дазваляюць замяраць ціск).
  3. Самі прыборы для вымярэння параметраў сістэмы і ўліку цяпла.

Дзіўна, што, ДАСТ дазваляе для шматпавярховых дамоў складаць дэталёвую схему толькі для падземнай часткі будынка. У гэтым выпадку асобна выконваецца схема разводкі стояков і, пры неабходнасці, схема разводкі па гарышчы. Інструкцыя звязаная з празмернай складанасцю аксанаметрычныя праекцыі ўсіх камунікацый у, скажам, 16-павярховым будынку.

спецыфікацыі

У стандарце выкладзены шэраг патрабаванняў не толькі да саміх чарцяжах, але і да спецыфікацый да іх.

Элементы, якія пералічваюцца ў спецыфікацыях, павінны заносіцца ў іх у наступнай паслядоўнасці:

  1. Ацяпляльнае абсталяванне (катлы, радыятары і г.д.).
  2. Запорная і рэгулюе арматуры (вентыля, засаўкі, дроселі, зваротныя клапаны).
  3. Іншыя элементы ацяпляльных сістэм (гразявікоў, скіды).
  4. Закладныя канструкцыі (алейныя шклянкі і адводы для кантрольных вентыляў).

Дзіўна, што, як правіла, у рэальных умовах самі тэрмометры і манометры ў закладныя канструкцыі не ўсталёўваюцца. Кошт прыбораў досыць вялікая; у умовах не зачыняюцца надзейна скляпоў шматкватэрных дамоў куды разумней дэмантаваць іх пасля праведзеных вымярэнняў.

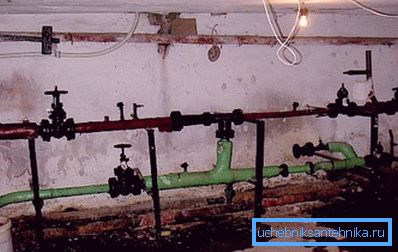

На фота - рэальны элеваторный вузел у падвале шматкватэрнага дома. Усё, што можа быць выкрадзена, здымаецца.
  1. Трубаправоды (разліву, стаякі, падводкі).
  2. Цеплаізаляцыя.

Трубаправоды заносяцца ў спецыфікацыю па кожнаму дыяметру (як правіла - па павелічэнні ДК). Разнастайныя адводы, фланцы, крыжавіны пад зварку і балты ў спецыфікацыю не заносяцца.

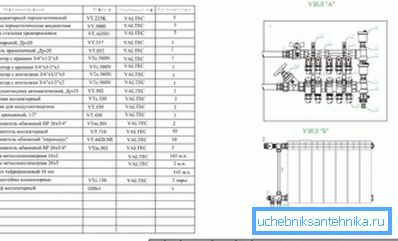

Прыклад спецыфікацыі да чарцяжы ацяпляльнага калектара.

заключэнне

Спадзяемся, што прыведзеныя намі рэкамендацыі і нарматыўныя спасылкі дапамогуць чытачу ў складанні і чытанні чарцяжоў (см.также артыкул самацёчнага сістэма ацяплення: асаблівасці прылады).

Як заўсёды, прымацаванае відэа прапануе дадатковую інфармацыю. Поспехаў!
