Алюмініевыя радыятары ацяплення: асаблівасці канструкцыі і

Інфармацыя пра тое, як абраць алюмініевыя радыятары ацяплення, будзе карысная любому, хто плануе заняцца самастойным уладкаваннем ацяпляльнай сістэмы. Веды аб тэхнічных параметрах і эксплуатацыйных асаблівасцях лішнімі не будуць: батарэі з алюмінія, асабліва якасныя, каштуюць даволі дорага, так што лепш загадзя вывучыць усе нюансы, чым пераплаціць або набыць непадыходны прылада.

У гэтым артыкуле мы распавядзем, як вырабляюцца алюмініевыя ацяпляльныя радыятары, у чым заключаюцца іх плюсы і мінусы, а таксама прывядзем апісанне некалькіх дастаткова папулярных мадэляў.

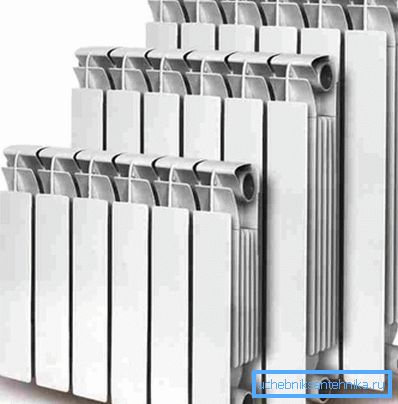

Алюміній паступова выцясняе з рынку іншыя матэрыялы

канструкцыя батарэі

агульныя характарыстыкі

Вадзяной і паравой абаграванне памяшканняў ажыццяўляецца з выкарыстаннем радыятараў - канструкцый, якія забяспечвае максімальна эфектыўнае пераразмеркаванне энергіі ад цепланосбіта да навакольнага асяроддзя. Радыятары ўяўляюць сабой сістэмы труб з далучаных да іх пласцінамі з матэрыялу з добрай цеплаправоднасцю (часцей за ўсё металу).

Алюмініевы радыятар ацяплення мае канструкцыю, тыповую для такіх прылад:

  • Ўнутры вырабы размяшчаюцца трубы, па якіх пад ціскам праходзіць гарачая вада, якая выступае ў якасці цепланосбіта.
  • Каналы размяшчаюцца такім чынам, каб цепланосбіт прарабіў ўнутры радыятара досыць доўгі шлях - так у навакольнае асяроддзе патрапіць больш цяпла. Каб яшчэ мацней аптымізаваць гэты працэс, паміж суседнімі трубамі звычайна пакідаюць зазоры для пранікнення паветра.
  • Для больш эфектыўнага рассейвання энергіі трубы забяспечваюцца дадатковымі радыятарнымі пласцінамі. Структура, таўшчыня і канфігурацыя такіх пласцін розная ў розных вытворцаў, таму вельмі часта ацяпляльныя алюмініевыя радыятары прыкладна аднаго памеру моцна адрозніваюцца па цеплатэхнічных характарыстыках.

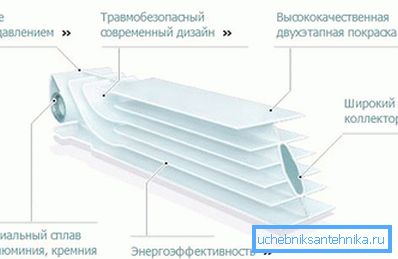

Секцыя батарэі ў разрэзе

Часцей за ўсё батарэі збіраюць з асобных секцый (часам іх называюць рэбрамі), якія герметычна злучаюць паміж сабой. Гэта даволі зручна, паколькі шляхам змены колькасці рэбраў мы можам рэгуляваць магутнасць ацяпляльнай сістэмы на тым ці іншым участку.

Зрэшты, часам сустракаюцца і панэльныя рэгулятары, у якіх трубы і рассейвалыя пласціны сабраны ў адзіны корпус.

методыкі вытворчасці

Нягледзячы на ​​тое, што алюмініевыя радыятары для ацяплення выйшлі на рынак параўнальна нядаўна - прыкладна ў 70х гадах мінулага стагоддзя - яны ўжо паспелі заваяваць дастатковую папулярнасць. Аб'ём вытворчасці такіх вырабаў пастаянна ўзрастае, што прыводзіць да пастаяннага ўдасканаленні тэхналогій.

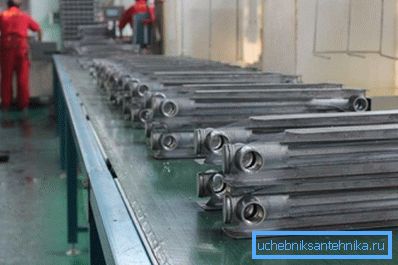

Секцыі, вырабленыя ліццёвым метадам

На сённяшні дзень існуе тры асноўных методыкі вырабу батарэй з алюмінія:

метад характарыстыкі
ліццё У якасці матэрыялу выкарыстоўваецца сілумін - алюміній з даданнем крэмнію (да 12%, што забяспечвае павышэнне механічнай трываласці) .Процесс ліцця ажыццяўляецца пад падвышаным ціскам.

У залежнасці ад таўшчыні сценак па гэтай методыцы можна атрымаць альбо стандартныя радыятары (на 6 атмасфер) альбо ўзмоцненыя (на 15-20).

Часцей за ўсё ліццём робяць асобныя секцыі, якія затым злучаюць у адвольным колькасці ў залежнасці ад пастаўленых задач.

экструзія Экструзійным спосабам звычайна вырабляюць плоскія дэталі, якія затым збіраліся ў адно з калектарам, атрыманых метадам ліцця пад давлением.При экструзіі расплаў сілуміну праходзіць праз форму прылада - фильеру. У выніку атрымліваецца дэталь з выразным профілем фіксаваных габарытаў.

Далейшая зборка элементаў для атрымання ўласна радыятара праводзіцца шляхам прасоўкі. Выкарыстанне экструзіі істотна робіць больш танным вытворчасць, але ў такой радыятар нельга дадаваць дадатковыя секцыі.

анадаванне Анадаванне з'яўляецца, хутчэй, не методыкай вытворчасці як такога, а методыкай апрацоўкі гатовага вырабы. Пры гэтым на паверхню сілуміну наносіцца пласт інэртных аксідаў, які не толькі абараняе метал ад карозіі, але і надае яму гладкасць.

Звярніце ўвагу! Падключэнне алюмініевых радыятараў ацяплення з анадаванага алюмінія вырабляецца з выкарыстаннем спецыяльных муфт для злучэння труб, што таксама падаражае ўсю канструкцыю.

Працэс зборкі вырабаў

эксплуатацыйныя параметры

Памеры алюмініевых радыятараў ацяплення з'яўляюцца асноўным фактарам, які ўплывае на іх магутнасць. Як правіла, вытворцы выпускаюць мадэлі з адлегласцю паміж восямі ў 200, 350 і 500 мм, што дазваляе ўсталёўваць батарэі альбо пад падваконнікам (габарыты забяспечваюць дастатковыя зазоры), альбо непасрэдна над падлогай.

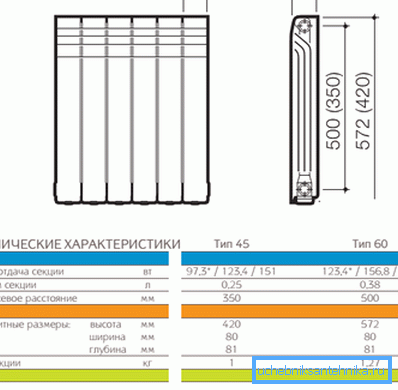

Табліца тэхнічных параметраў для некаторых мадэляў

Звярніце ўвагу! Пры неабходнасці можна набыць і больш габарытныя мадэлі: максімальная велічыня ў размерной сетцы большасці вытворцаў складае 800 мм.

Іншыя тэхнічныя характарыстыкі алюмініевых радыятараў ацяплення такія:

  • Працоўны ціск - ад 6 да 16 атмасфер у залежнасці ад канфігурацыі ўнутранага калектара і таўшчыні сценкі.
  • Опрессовочное ціск - да 20 атмасфер.

Звярніце ўвагу! У шматкватэрных дамах з сістэмай цэнтралізаванага ацяплення павышэнне ціску пры апрасоўцы сістэмы можа даходзіць да 30-40 атм. Канструкцыі з алюмінію часта не вытрымліваюць такой нагрузкі, што прыводзіць да парываў з вельмі непрыемнымі наступствамі. Вось чаму апісваны выгляд батарэй ацяплення рэкамендуецца да выкарыстання ў асноўным у прыватных дамах.

  • Маса адной секцыі радыятара - 1 -1,5 кг.
  • Максімальна дапушчальная тэмпература вады - 110 С.
  • Цеплааддача - ад 80 да 220 Вт.
  • Гарантыйны тэрмін службы - ад 10 да 15 гадоў.

Натуральна, гэта толькі асераднёныя параметры. Больш падрабязную інфармацыю аб характарыстыках абранай вамі мадэлі звычайна змяшчае інструкцыя ад вытворцы.

Ацэнка карыстацкіх якасцяў

годнасці

Мантаж алюмініевых радыятараў ацяплення выконваецца даволі проста

Да плюсаў ацяпляльных канструкцый з алюмінія можна аднесці такія:

  • Добрая цеплааддача, якая забяспечвае зніжэнне выдаткаў на абаграванне памяшкання.
  • Малы вага, які палягчае выкананне мантажу сваімі рукамі.
  • Магчымасць падлучэння теплорегулирующей апаратуры.
  • Прывабны знешні выгляд большасці мадэляў.

недахопы

Калі казаць пра мінусы, то яны таксама ёсць.

Вядома, большасць з іх не з'яўляецца перашкодай для паспяховага выкарыстання алюмініевых радыятараў, але мець гэтыя недахопы на ўвазе трэба абавязкова:

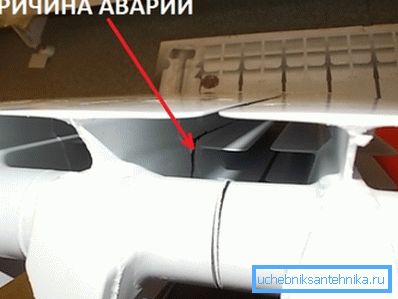

На фота - парушэнне злучэння секцый
  • У месцы злучэння секцый, а таксама на стыку радыятара і трубы магчымыя працёку.

Звярніце ўвагу! Моцна перацягваць злучае муфту не варта, паколькі сілумін можа трэснуць. У гэтым выпадку рамонт алюмініевых радыятараў ацяплення будзе практычна немагчымы: матэрыял не зварваецца і не паддаецца пайцы. Так што выхадам будзе толькі поўная замена дэталі.

  • У выпадку кантакту з забруджанай вадой з высокім утрыманнем лугам магчымая карозія і адукацыя ўнутраных адкладаў.
  • Сценкі радыятара дрэнна пераносяць моцныя перапады ціску і могуць дэфармавацца.
  • Кошт вырабаў даволі высокая.

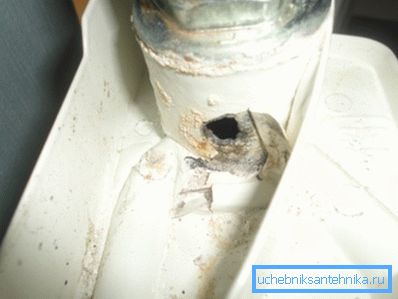

вынік карозіі

Агляд рынку алюмініевых радыятараў

Зараз, калі вы ведаеце аб усіх перавагах і недахопах канструкцыі, можна пераходзіць да аглядзе мадэляў, прадстаўленых на рынку. Асартымент батарэй вельмі шырокі: сустракаюцца як досыць дарагія, але вельмі якасныя вырабы (Германія, Італія, Чэхія), так і цалкам дэмакратычныя па кошце (Славакія, Беларусь, РФ).

Кітай, як заўсёды, варта асабняком: батарэі, вырабленыя ў гэтай краіне, стаяць даволі танна, але якасць іх вельмі нестабільна.

Дызайн батарэй «Нова Фларыда»

Што тычыцца канкрэтных марак, то звярнуць увагу можна на такія:

  • Nova Florida (Італія) - адна з лепшых лінеек, прадстаўленых на рынку. Італьянскія радыятары з унутраным анадаванне адрозніваюцца высокай (да 185 Вт) цеплааддачай, добрай устойлівасцю да карозіі, а таксама здольныя вытрымліваць ціск да 20 бар. Гарантыя ад вытворцы на ўсе эксплуатацыйныя паломкі складае ад 10 да 20 гадоў у залежнасці ад мадэлі.
  • Global (Італія) - яшчэ адна годная марка. Асноўным адрозненнем дадзенай лінейкі з'яўляецца пашыраная памерная сетка: акрамя стандартных батарэй з межосевым адлегласцю ў 500 мм можна знайсці і двухмятровыя ацяпляльныя панэлі, якія забяспечваюць цеплааддачу секцыі на ўзроўні 450-500 Вт.

    Радыятар Глобал з павялічанай да 800 мм вышынёй секцыі

  • Fondital (Італія) - так жа, як і дзве папярэдніх разнавіднасці, вырабляюцца па тэхналогіі компрессіонные ліцця. Для вырабаў характэрная досыць высокая, як для стандартных мадэляў, цеплааддача - 210 Вт на секцыю вышынёй 0,5 м. Сярод іншых добрых якасцяў можна вылучыць модульную канструкцыю, удасканаленыя ўшчыльняльнікі і параўнальна малую масу.
  • Радена (Італія). Кошт такіх прылад ледзь вышэй сярэдняга, але пры гэтым пытанняў да якасці ў спецыялістаў не ўзнікае: батарэі добра трымаюць працоўны ціск да 16 бар, валодаюць цеплааддачай ў раёне 170 - 195 Вт і нядрэнна супрацівяцца карозіі.
  • Аазіс (РФ) - годныя айчынныя вырабы, якія вырабляюцца па экструзійны методыцы. Батарэі адрозніваюцца добрым рэсурсам працы (ад 15 гадоў) а таксама ўмеранай коштам.

Звярніце ўвагу! Ёсць яшчэ адзін «Аазіс», кітайскі. Нягледзячы на ​​істотна меншую цану, набываць радыятары гэтай маркі не варта - якасць вельмі нестабільна. Таму вельмі высокі рызыка ўсталяваць бракаванае выраб, якое дасць цячы пры першым скоку ціску.

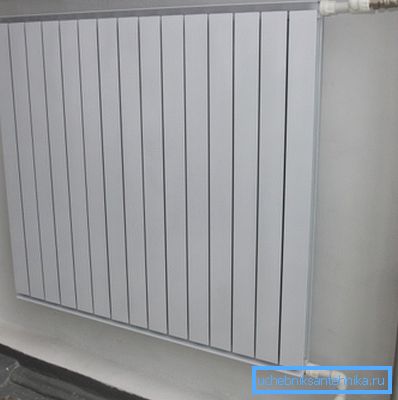

Змантаваная мадэль «Термал»

  • Термал (РФ) - яшчэ адна айчынная марка. Радыятары секцыйнага тыпу, выпускаюцца ў досыць шырокай размерной сетцы. Вырабы адрозніваюцца добрымі эксплуатацыйнымі паказчыкамі (працоўны ціск да 22 Бар, цеплааддача 160 - 170 Вт).

выснову

Алюмініевыя радыятары для ацяплення валодаюць вельмі вялікім спісам пераваг. Так што пры правільным падборы мадэлі і захаванні правіл ўстаноўкі выраб будзе працаваць дастаткова доўга і эфектыўна. Калі вас зацікавіла гэтая разнавіднасць батарэй, то больш падрабязна вы зможаце яе вывучыць, прагледзеўшы якія знаходзяцца на старонцы відэа.
