Ацяпленне і вентыляцыя: нормы, правілы, асаблівасці

Сістэмы ацяплення і сістэмы вентыляцыі будынка ўяўляюць сабой узаемазвязаных канструкцыю, якая павінна забяспечваць нармаваныя метэаралагічныя ўмовы і якасць (чысціню) паветра ў зоне абслугоўвання памяшканняў жылых, адміністрацыйна-бытавых і вытворчых будынкаў. Мы раскажам, якім патрабаванням павінна адпавядаць сістэма вентыляцыі-ацяплення.

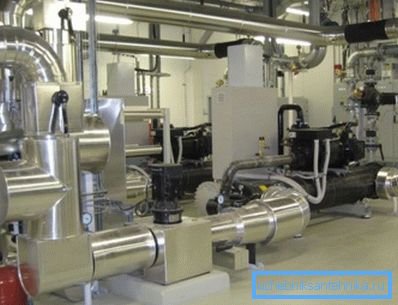

Сістэмы ацяплення, вентыляцыі і кандыцыянавання (АПК)

агульныя палажэнні

Разлік, праектаванне і мантаж ацяплення і вентыляцыі вырабляюць комплексна, з улікам ўзаемнага ўплыву сістэм адзін на аднаго, а таксама з улікам магчымасці сумяшчэння іх функцый і эканоміі энергіі. Чаму адбываецца менавіта так, мы пакажам далей.

Вентыляцыя, кандыцыянаванне і ацяпляльныя мерапрыемствы, так ці інакш, накіраваны на вырашэнне адной задачы - забеспячэнне патрэбнага мікраклімату ў памяшканні. Гэта значыць, што кожная з пералічаных сістэм аказвае ўплыў на агульныя кліматычныя характарыстыкі.

Сучасныя кліматычныя сістэмы, асабліва вентыляцыйныя і сістэмы кандыцыянавання, кіруюцца аўтаматыкай з зваротнай сувяззю, то ёсць змены клімату ў зоне абслугоўвання аказваюць уплыў на працу не толькі той ўстаноўкі, якая прывяла да гэтых змяненняў, але і той, якая працуе ў той жа зоне, але з некалькі іншымі задачамі.

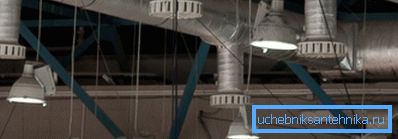

Для прыкладу можна разгледзець сітуацыю, у якой ацяпляльныя прыборы награваюць паветра ў той час, калі вентыляцыя выдаляе найбольш гарачае паветра і пастаўляе астуджаныя патокі з вуліцы. Калі абедзве сістэмы не будуць ўлічваць уплыў, якое яны аказваюць адзін на аднаго, мы можам сутыкнуцца з рэжымам, калі залішняя вентыляцыя прывядзе да неэфектыўнага ацяплення або перавыдатку энергіі.

У адрозненне ад папярэдніх эпох, наша краіна прыняла капіталістычны шлях развіцця эканомікі, і цяпер за ўсё плаціць спажывец. У сувязі з гэтым актуальнымі становяцца пытанні эканоміі энергіі, якая ідзе на ацяпленне, кандыцыянаванне і вентыляцыю.

У першую чаргу, варта памятаць пра неабходнасць цеплаізаляцыі якія агароджваюць канструкцый будынкаў і вытворчых памяшканняў, трубаправодаў і цеплавых магістраляў.

Таксама важна абсталяваць кліматычныя ўстаноўкі гнуткай сістэмай кіравання і якаснай аўтаматыкай, якія дазволяць наладзіць рэжымы працы ўсіх сістэм максімальна рацыянальна, эканомна і адэкватна умовам эксплуатацыі. Само сабой, без уліку ўсіх фактараў ўплыву, у тым ліку і ўзаемнага ўплыву сістэм адзін на аднаго, падобную наладу ажыццявіць праблематычна.

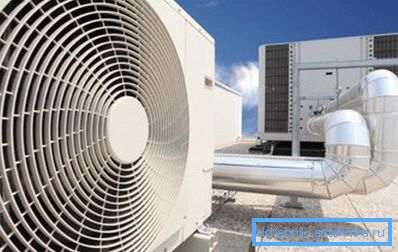

Звярніце ўвагу! Як бачым, вентыляцыя, ацяпленне і кандыцыянаванне разглядаюцца як адзіная кліматычная сістэма, усе вузлы якой ўзаемазвязаны і ўплываюць адзін на аднаго.

Структура і склад

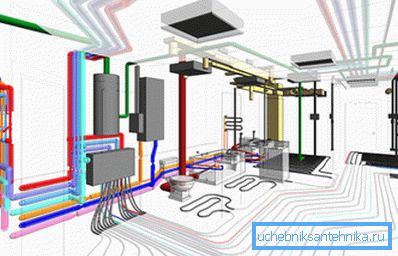

Каб разумець працу АПК у цэлым, неабходна ведаць, якія вузлы і агрэгаты ўваходзяць у іх склад. Таксама важна ўяўляць сабе структуру сістэмы і ўзаемнае размяшчэнне элементаў.

Найбольш складанай і разгалінаванай з'яўляецца вентыляцыя.

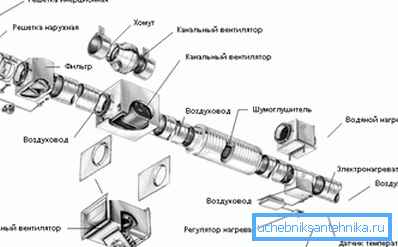

Калі мы разглядаем механічную прымусовую прытокава-выцяжную вентсистему, тады можна вылучыць такія яе складовыя часткі:

• Паветраводы, каналы і шахты. Гэта сістэма шляхоў, па якіх ажыццяўляецца прыток і выцяжка паветраных мас. Вырабляюцца з розных будаўнічых матэрыялаў, часцей за ўсё - з металу;
• сілавыя ўстаноўкі - вентылятары і помпы. Забяспечваюць рух зададзеных аб'ёмаў паветра з пэўнай хуткасцю і ціскам;

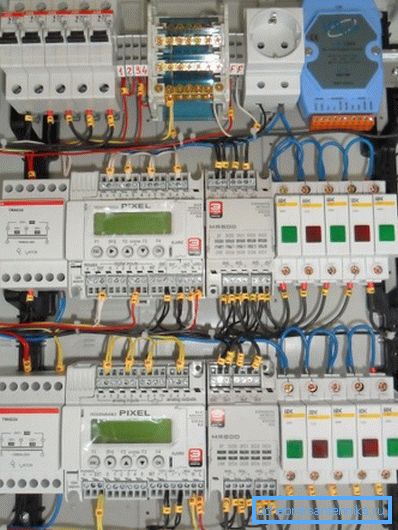

• Сістэма кіравання, аўтаматыкі і абароны. Ўяўляе сабой комплекс датчыкаў, кантролераў і выконваюць механізмаў, якія ажыццяўляюць кантроль і наладу сістэмы ў рэальным часе па зададзеных праграмах i рэжымах работ. Могуць кіраваць кручэннем вентылятараў, адкрыццём і закрыццём клапанаў, працай каларыфераў, аварыйных выключальнікаў і іншага абсталявання;
• Блок падрыхтоўкі паветра. Тут ажыццяўляецца фільтраванне, рэкуперацыя, падагрэў / астуджэнне і асушванне / ўвільгатненне паветра з дапамогай розных агрэгатаў: фільтраў, каларыфераў, рекуператоров і асушальнікаў;
• Пульт кіравання з магчымасцю ручной і аўтаматычнай рэгулявання найбольш важных параметраў і рэжымаў.

Сістэма ацяплення можа складацца з розных вузлоў у залежнасці ад яе разнавіднасці:

• Цэнтралізаваная сістэма падачы цепланосбіта дазваляе нам скараціць яе склад да трубаправода і радыятараў;

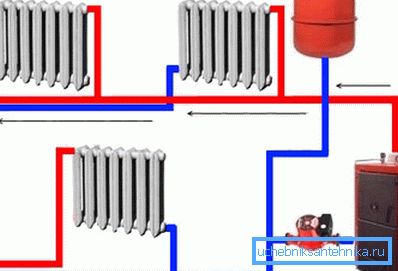

• Аўтаномная сістэма, акрамя труб і радыятараў ацяплення, будзе ўкамплектавана катлом нагрэву цепланосбіта і цыркуляцыйнымі помпамі для падтрымання патрэбнага ціску і хуткасці току вады;
• Дроўнымі ацяпленне абмяжоўваецца печчу і Дымоходная каналамі, якія выграваюць канструкцыі дома і паветра;
• Электрычны апал будзе складацца з сістэм харчавання, правадыроў і абагравальнікаў. Апошнія могуць быць з вадкім цепланосбітам (алейныя і вадзяныя), са спіраллю напальвання, з трубчастым электранагравальнікі (ТЭН) або інфрачырвоным рэфлектарам;
• Асобнай разнавіднасцю цэнтральнага або аўтаномнага ацяплення можна лічыць сістэму «цёплая падлога», бо ў ёй ролю радыятара гуляе сцяжка падлогі.

У залежнасці ад канструкцыі і логікі працы АПК у ім можа ажыццяўляцца падагрэў прытокава паветра, для якога можна выкарыстаць цепланосбіт з сістэмы ацяплення. Таксама часта выкарыстоўваюць вентыляцыйныя патокі для абагрэву памяшканняў, напрыклад, у спорткомплексах можна ўбачыць цеплавую заслону ў тамбуры каля ўваходу, якая ажыццяўляецца масамі выдалянага з басейна цёплага паветра і пары.

Нарэшце, рэкуперацыя выкарыстоўвае цяпло выдалянага паветра для падагрэву прытокавых мас, што таксама ўплывае на тэмпературу паветра ў памяшканні і дазваляе эканоміць энергію на абаграванне.

Кандыцыянаванне, само сабой, уключана ў кліматычную сістэму цалкам. Прычым збольшага гэта вентыляцыя, а часткова - абаграванне / астуджэнне, таму пры ўключаным кандыцыянеры рэжым працы общеобменной вентыляцыі мяняецца.

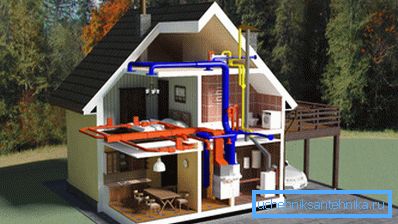

Звярніце ўвагу! У сучасных схемах АПК некаторыя вузлы могуць быць агульнымі, а функцыі іншых могуць дублявацца і узаемазаменныя. У цэлым яны ўяўляюць сабой адзіныя кліматычныя сістэмы.

Улічваючы тое, што кошт абсталявання для сучаснай кліматычнай сістэмы вельмі высокая, праектаванне і мантаж пажадана ажыццяўляць сіламі прафесіяналаў і кваліфікаваных спецыялістаў. Пры гэтым трэба разумець, што для дасягнення тых жа вынікаў сіламі незалежных падраздзяленняў выдаткі прыйшлося б павялічыць.

нарматыўныя патрабаванні

Дзяржстрах РФ у 2004 годзе прыняў БНіП па ацяплення і вентыляцыі пад нумарам 41-01-2003, ён рэгламентуе і вызначае нормы і правілы, якім павінна адпавядаць кліматычнае абсталяванне.

Агульныя палажэнні дакумента патрабуюць захавання шэрагу тэхнічных параметраў:

1. Нормаў метэаралагічных умоў і чысціні паветра ў абслугоўванай зоне ўнутры памяшканняў жылых і адміністрацыйна-бытавых будынкаў. ДАСТ на дадзены тып збудаванняў мае нумар 30494, а таксама маецца дакумент СанПіН 2.1.2.1002 па якасці паветра;
2. Нормаў метэаралагічных умоў і чысціні паветра ў абслугоўванай зоне ўнутры вытворчых, лабараторных і складскіх памяшканняў паводле ДАСТ 12.1.005 або СанПіН 2.2.4.548;
3. Нормаў шумавы і вібрацыйнай нагрузкі ад працы абсталявання сістэм АПК і знешніх крыніц згодна БНіП 23/03. Для аварыйных і супрацьдымных сістэм паводле ДАСТ 12.1.003 ўзровень шуму ў памяшканнях з абсталяваннем не павінен перавышаць 110 дба, пры імпульсным характары шуму - не больш за 125 дба;
4. Нормаў абароны і аховы атмасферы ад шкодных вентыляцыйных выкідаў;
5. Нормаў рамонтапрыдатнасць сістэм ацяплення, вентыляцыі і кандыцыянавання;
6. Нормаў па пажарнай і выбуховай бяспекі кліматычнага абсталявання.

Звярніце ўвагу! Усе выкарыстоўваюцца трубаправоды, воздуховодные каналы, цеплаізаляцыйныя канструкцыі і ацяпляльна-вентыляцыйнае абсталяванне варта выконваць з матэрыялаў, дапушчаных да будаўніцтва. Усе матэрыялы, якія падлягаюць абавязковай сертыфікацыі, павінны мець Пацвярджальны дакументы на іх выкарыстанне.

Асобная ўвага надаецца бяспекі. Усе АПК варта праектаваць з улікам патрабаванняў па бяспецы, якія ўтрымліваюцца ў нарматыўных дакументах органаў нагляду, а таксама з улікам патрабаванняў завода-вытворцы абсталявання, матэрыялаў і арматуры, калі гэтыя патрабаванні не супярэчаць сапраўдным нормам і правілам.

Акрамя таго, цепланосбіт ў сістэмах ўнутранага цеплазабеспячэння павінен мець тэмпературу на 20 ° С ніжэй, чым тэмпература самазагарання газаў, аэразоляў і іншых рэчываў, якія знаходзяцца ў памяшканні.

Пры гэтым тэмпература не павінна перавышаць максімальных значэнняў, паказаных у тэхнічнай дакументацыі на арматуру, матэрыялы і абсталяванне, а таксама значэнняў, указаных як максімальныя ў сапраўдных нормах і правілах.

Калі тэмпература вады ўнутры трубаправода ці радыятара перавышае 105 ° С, тады неабходныя меры па прадухіленні вскипания. Калі тэмпература даступных паверхняў перавышае 75 градусаў, паверхні варта абараніць агароджамі або цеплавой ізаляцыяй, асабліва, калі гаворка ідзе пра дзіцячых дашкольных установах.

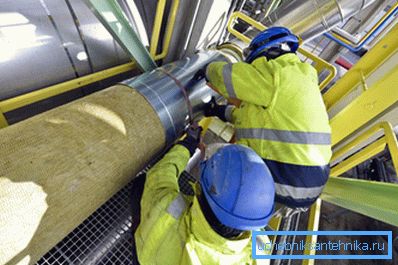

Тэмпература паверхні цеплавой ізаляцыі не павінна перавышаць 40 ° С, пры гэтым яна павінна забяспечыць:

• Абарону ад апёкаў;
• Страты цеплыні, якiя не перавышаюць дапушчальныя;
• Абарону ад адукацыі кандэнсату;
• Абарону цепланосбіта ад замярзання, калі трубаправод пракладзены ў халодную або охлаждаемых памяшканнях.

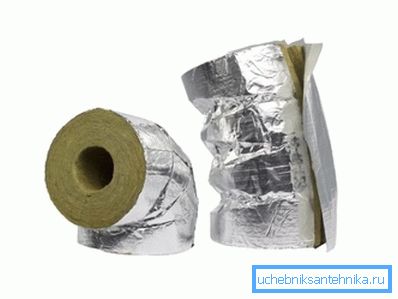

Таксама варта ізаляваць гарачыя паверхні вентыляцыйныя-ацяпляльнага абсталявання, комінаў, трубаправодаў і паветраводаў, размешчаных усярэдзіне памяшканняў. На паверхні цеплаізаляцыі тэмпература павінна быць на 20 ° С ніжэй, чым тэмпература ўзгарання газаў, аэразоляў і пылу, якія знаходзяцца ў памяшканні.

Для цеплаізаляцыі прыняты БНіП 41-03.

Скрыжаванне паветраводаў з гаручымі і выбуханебяспечнымі рэчывамі трубаправодам магчыма толькі пры выкананні розніцы ў 20 ° С паміж тэмпературай узгарання рэчывы і тэмпературай паверхні трубы. Калі тэмпература ўспышкі ніжэй 170 ° С, тады такое скрыжаванне недапушчальна.

Сістэмы паветранага ацяплення не павінны выдаваць паток, які гарачае 70 ° С пры выхадзе з размеркавальніка. Паветрана-цеплавыя завесы ў вонкавых дзвярэй абмежаваныя 50 ° С, а ў вонкавых праёмаў і варот - 70 ° С.

Звярніце ўвагу! Пры апале і вентыляцыі памяшканняў параметры мікраклімату прымаюць паводле ДАСТ 12.1.005, ГОСТ 30494, СанПіН 2.2.4.548 і СанПіН 2.1.2.1002. Нормы для халодных і цёплых перыядаў года, а таксама для розных памяшканняў пазначаны ў гэтым дакуменце.

Абслугоўванне сістэм ацяплення і вентыляцыі вырабляецца прафесійнымі брыгадамі з уласнай аварыйна-дыспетчарскай службай.

выснову

Вентыляцыя і ацяпленне ўяўляюць сабой адзіную кліматычную сістэму, якая праектуецца з улікам ўзаемазалежнасці гэтых функцый. Параметры сістэм АПК нармаваныя і рэгламентаваны цэлым шэрагам афіцыйных дакументаў, дзе асаблівая ўвага надаюць бяспекі. Відэа ў гэтым артыкуле дапаўняе сказанае навочнымі звесткамі.
