Ацяпленне сваімі рукамі: асновы мантажу аўтаномных сістэм

З выкарыстаннем якіх матэрыялаў мантуецца пластыкавае ацяпленне сваімі рукамі? Якія ацяпляльныя прыборы варта выкарыстоўваць? Што лепш выкарыстоўваць у якасці цепланосбіта?

Паспрабуем адказаць на гэтыя і некаторыя іншыя пытанні.

крыніца цяпла

Пачнем з выбару тыпу катла.

На яго ўплываюць два фактары:

• Кошт адзінкі цеплавой энергіі. Зразумела, што эканамічнасць ацяплення заўсёды будзе прыярытэтам.
• Зручнасць выкарыстання катла. Чым радзей яму патрабуецца загрузка паліва або тэхнічнае абслугоўванне, тым лепш.

эканамічнасць

Тут рэйтынг таннасці ацяплення выглядае наступным чынам:

1. Газ. Кілават-гадзіну цяпла, атрыманы пры яго спальванні, абыйдзецца ўсяго ў 70 капеек.

Заўважце: мы гаворым пра магістральным прыродным газе. Газгольдэраў або балоны істотна павялічаць выдаткі.

1. Дровы павялічаць выдаткі на кілават-гадзіну цяпла да 1,1 рубля.
2. Вугаль абыйдзецца яшчэ даражэй - 1,3.
3. Пялеты (прэсаваныя пілавінне) - 1,4 - 1,8 р / КВт * ч.
4. Соляра - 3,2.
5. Электрычнасць пры выкарыстанні электрокотла любога тыпу - 3,0 - 4,0 у залежнасці ад рэгіянальных тарыфаў на электраэнергію.

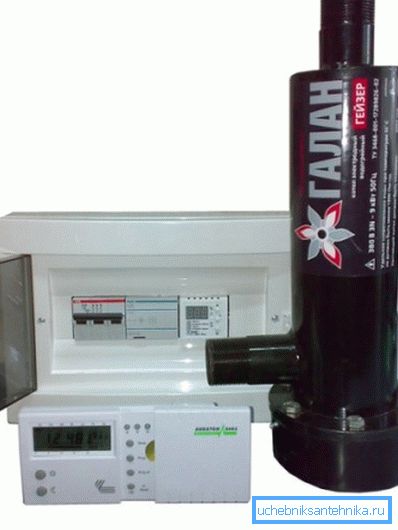

Дарэчы: нягледзячы на ​​рэкламныя запэўніванні вытворцаў і дылераў, ККД любога электрапрыбора прамога нагрэву роўны 100%. Гэта прама выцякае з законаў фізікі: прыбор, ня які ўчыняе фізічнай працы, выкарыстоўвае ўсю энергію для нагрэву. Эканамічны электрокотел - міф.

зручнасць выкарыстання

Тут віды ацяпляльнага абсталявання размеркаваліся ў іншым парадку.

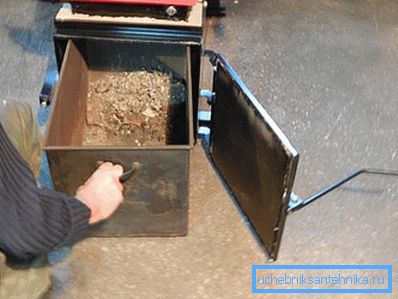

Нягледзячы на ​​патрэбу ў частых загрузках гаручага, там, дзе няма магістральнага газу, ацяпленне на цвёрдым паліве сваімі рукамі мантуецца часьцей за ўсе іншыя схем. Прычына - менавіта ў яго эканамічнасці.

Павялічыць аўтаномнасць сістэмы можна некалькімі спосабамі.

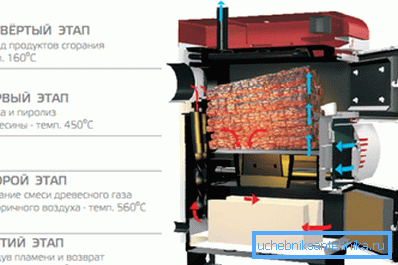

• Цвёрдапаліўны пиролизный кацёл, у адрозненне ад класічнага, разбівае працэс гарэння на два этапы. Спачатку дровы ці вугаль тлеюць пры абмежаваным прытоку паветра, затым прадукты няпоўнага згарання - угарны газ і лятучыя вуглевадароды - дожигаются ў асобнай камэры. Гнуткая рэгуляванне цеплавой магутнасці дазваляе павялічыць перыяд паміж падпалкай да 10 - 12 гадзін.

• У катле верхняга гарэння аб'ёмная топка падпальваецца, як і вынікае з назвы, зверху. Цыркуляцыя паветра арганізавана такім чынам, што струмень прадуктаў згарання выносіць попел у комін. Аўтаномнасць лепшых катлоў гэтага тыпу дасягае сутак і больш.
• Нарэшце, паменшыць колькасць штосутачных распалак дапаможа ўключэнне ў схему теплоаккумулятора - масіўнай цеплаізаляваных ёмістасці з цепланосбітам. Працуючы на ​​поўнай магутнасці, кацёл на працягу трох-чатырох гадзін награвае ваду ў баку; затым назапашаная энергія выкарыстоўваецца для падтрымання тэмпературы ацяпляльных прыбораў.

трубы

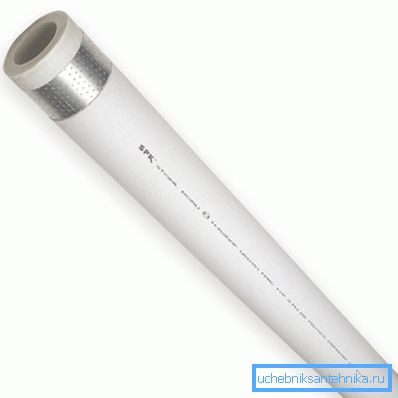

Замест таго, каб пералічваць усе ўжываюцца ў аўтаномных сістэмах матэрыялы, мы дазволім сабе адразу паказаць на аптымальнае рашэнне - армаваны алюмініем поліпрапілен.

Чаму менавіта ён?

• Гэты матэрыял танны на фоне ўсіх альтэрнатыў.
• Гідраўлічны супраціў трубы мінімальна і не павялічваецца ў працэсе эксплуатацыі: гладкая палімерная паверхня не схільная эрозіі і ня абрастае адкладамі. Для параўнання - новая сталёвая труба можа адрознівацца ад старой аказваемым патоку вады супрацівам у 200 і больш разоў.
• Рэсурс пры тыповых для аўтаномнай сістэмы параметрах (ціск 1,5 - 2,5 кгс / см2, тэмпература 55 - 75С) ацэньваецца мінімум у 50 гадоў.

Чаму пераважны менавіта армаваны поліпрапілен?

1. Комбі-матэрыял некалькі трывалей на разрыў. Пры аднолькавай таўшчыні сценак максімальную дапушчальнае ціск для маналітнага поліпрапілена складае 20 атмасфер, для армаванага - 25.

Карысна: працоўны ціск трубы паказваецца ў яе маркіроўцы. У ім прысутнічаюць ўмоўныя абазначэння вiду PN * (ціск у кгс / гл 2) і PP- * (тып матэрыялу: R - рандаў супалімер, В - блоксополимер, Н - гомополимер).

1. Што куды важней, армаванне алюмініем рэзка памяншае каэфіцыент падаўжэння пластыка пры нагрэве. Зрэшты, пры вялікай працягласці прамых участкаў падаўжэнне усё роўна будзе прыкметным - менавіта таму на іх мантуюцца кампенсатары для сістэм ацяплення (П-вобразныя ці колцавыя выгібы трубы).

радыятары

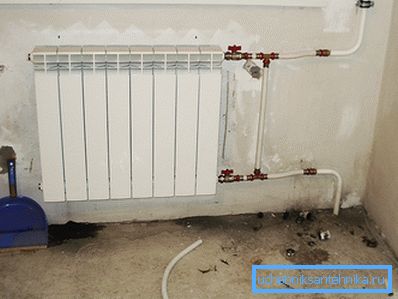

Інструкцыя па падборы радыятараў для аўтаномных сістэм ацяплення жылых малоэтажных будынкаў таксама цалкам адназначная. Тут лепш выкарыстоўваць алюмініевыя секцыйныя радыятары.

прычыны:

• Таннасць. Кошт секцыі пачынаецца ад 280 рублёў.
• Прывабны знешні выгляд, здольны упісацца ў любы дызайн памяшкання.
• Высокая цеплааддача на секцыю (да 210 ват пры межосевом памеры 500 мм) дзякуючы развітаму оребренной і высокай цеплаправоднасці алюмінія.

Усе недахопы алюмінія - невысокая механічная трываласць і здольнасць ўтвараць гальванічныя пары з меддзю - у нашым выпадку неактуальныя. Гідраўдар, здольнаму разбурыць радыятар, проста няма адкуль узяцца - як і староннім металах ў замкнёным контуры.

Пры разліку цеплавой магутнасці ацяпляльнага прыбора для памяшкання з якаснай вонкавай цеплаізаляцыяй прасцей за ўсё арыентавацца на БНіП паўвекавой даўнасці: на квадратны метр плошчы бярэцца 100 ват цяпла.

дадатковыя камплектуючыя

Якія камплектуючыя для сістэм ацяплення, акрамя катла, труб і батарэй, выкарыстоўваюцца ў аўтаномным контуры?

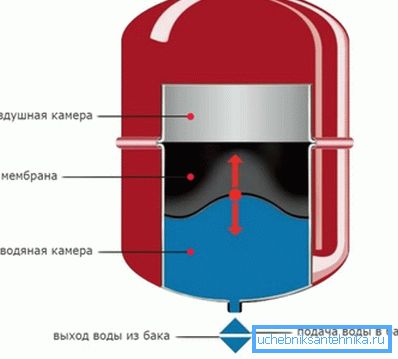

• Пашыральны бак кампенсуе павелічэнне аб'ёму цепланосбіта пры нагрэве. Яго аб'ём бярэцца роўным прыкладна 10% ад агульнага аб'ёму контуру.

Падказка: у збалансаванай сістэме ацяплення аб'ём вады можна груба ацаніць з разліку 13-15 літраў на кілават цеплавой магутнасці.

• Ахоўны клапан скідае лішкі ціску пры перапаўненні пашыральнага бачка.
• Прызначэнне аўтаматычнага паветраадводнік зразумела з яго назвы: ён дазваляе сістэме пазбавіцца ў аўтаматычным рэжыме ад паветраных коркаў.
• Манометр (радзей - термоманометр) служыць для візуальнага кантролю параметраў сістэмы.
• Цыркуляцыйны помпа забяспечвае цыркуляцыю цепланосбіта.

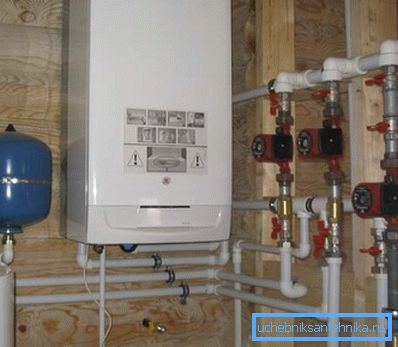

Дзіўна, што, пералічаныя вышэй асноўныя элементы абвязкі катла часта размяшчаюцца непасрэдна ў яго корпусе. У першую чаргу гэта тычыцца электрычных і газавых прыладаў.

Акрамя абавязковых элементаў, канструкцыя ацяпляльнага контуру можа ўключаць:

• Перамычку з сістэмай халоднага водазабеспячэння з перакрываць яе вентылем. Праз яе выконваецца запраўка контуру.
• Воздушники (краны Маеўскага або звычайныя водаразборныя краны) у верхніх кропках контуру - у радыятарных корках ці на перамычках паміж ацяпляльнымі прыборамі.

• Адсякаюць вентыля на падачы кожнага радыятара.
• Дроселі або термоголовки на адваротным падводцы ацяпляльных прыбораў, якія дазваляюць адрэгуляваць цеплааддачу або выканаць балансаванне сістэмы.
• Сбросник, які дазваляе цалкам асушыць контур.

цепланосбіт

Найбольш распаўсюджаны цепланосьбіт - звычайная вада.

Тэхнічная вада для сістэмы ацяплення, аднак, мае пару сур'ёзных недахопаў:

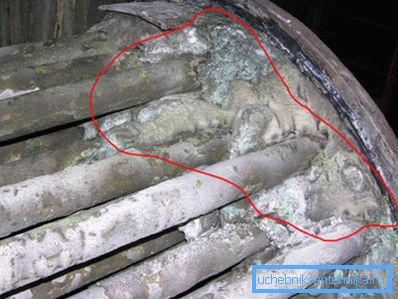

1. Якая змяшчаецца ў ёй вапна выпадае ў выглядзе адкладаў на цеплаабменніку катла, пагаршаючы яго цеплааддачу і зніжаючы прасвет трубак.

1. Пры вымушанай прыпынку ацяплення зімой (тыповы выпадак - ухіленне цечы разліву або падводкі да вентыляў на ёй) завіс у радыятарах вада за некалькі гадзін ператвараецца ў лёд - з адпаведнымі наступствамі для ацяпляльных прыбораў і труб. Зразумела, калі не арганізаваць абаграванне дома альтэрнатыўнымі сродкамі або поўнае асушванне контуру з стратай усяго цепланосбіта.

Першая праблема цалкам вырашаецца заліваннем дыстыляту. Дыстыляваная вада ў сістэме ацяплення не дае накіпу ў прынцыпе. Нярэдка падрыхтоўка вады - выдаленне з яе кальцыевых злучэнняў - зводзіцца да кіпячэнню (солі выпадаюць у асадак) або прагонку праз звычайны фільтр збан тыпу.

Калі вы хочаце перастрахавацца ад размарозкі контуру, спосаб толькі адзін - выкарыстанне антыфрызу. У гэтай ролі лепш выкарыстоўваць водны раствор пропіленгліколь: ён не адрозніваецца хімічнай агрэсіўнасцю і не таксічны.

Як заліць ваду ці іншы цепланосбіт ў закрыты контур?

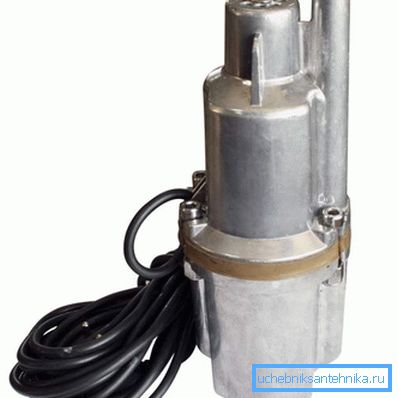

Найпросты спосаб - выкарыстоўваць для запаўнення сістэмы недарагі вібрацыйны помпа (Маляня або Ручаёк). Яго выхадны патрубок злучаецца шлангам з любым вентылем контуру; сам помпа апускаецца ў вядро ці бак з цепланосбітам. Па меры спусташэньня ёмістасці цепланосбіт бесперапынна падліваецца; ціск у сістэме кантралюецца па манометры.

Карысна: перад запаўненнем сістэмы варта напампаваць звычайным роварнай помпай паветраную камеру пашыральнага бака. Ціск зарадкі павінна адпавядаць гідрастатычнага напору ў контуры (1 кгс / см2 на 10 метраў вадзянога слупа). Так, калі верхняя кропка контуру вышэй пашыральнага бака на 5 метраў, ціск зарадкі бака будзе роўным 0,5 кгс / см2.

заключэнне

Спадзяемся, што нашы рэкамендацыі дапамогуць чытачу ў праектаванні і мантажы ўласнай сістэмы ацяплення. Прымацаванае відэа прапануе яго увазе дадатковую інфармацыю. Поспехаў!
