Ацяпленне цёплымі падлогамі: ствараем ўтульнасць і

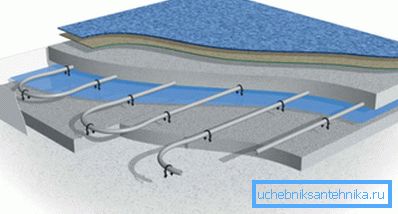

Часта для ацяплення індывідуальных жылля выкарыстоўваюць сістэму вадзянога ацяплення з награвальным катлом і радыятарамі. Недахопаў у такой схемы нямала, але асноўны з іх - неабходнасць мантажу вялікіх і не заўсёды эстэтычна выглядаюць батарэй, якія псуюць знешні выгляд пакоя. Менавіта таму ўсё большае распаўсюджванне атрымлівае ацяпленне загараднага дома цёплымі падлогамі.

Пра асаблівасці канструявання гэтай разнавіднасці кліматычных сістэм сваімі рукамі пойдзе гаворка ніжэй.

Выбар сістэмы ацяплення

Радыятары ці цёплая падлога

Перад любым уладальнікам зямельнага ўчастка, які хоча пабудаваць уласны дом, рана ці позна паўстае пытанне аб выбары разнавіднасці кліматычнага абсталявання. Найбольш распаўсюджанымі варыянтамі з'яўляюцца Радыятарны ацяпленне і цёплая падлога.

Аддаць перавагу той ці іншай сістэме неабходна яшчэ на той стадыі, калі распрацоўваецца праект ацяплення прыватнага дома.

Каб вам было лягчэй прымаць рашэнне, пералічым асаблівасці той і іншай сістэмы:

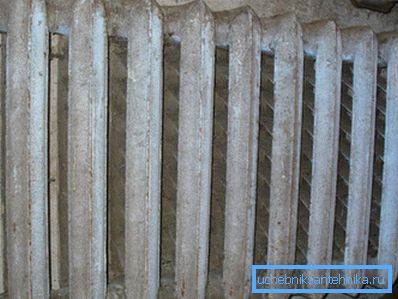

• грувасткія секцыі радыятараў ацяплення практычна ніколі не ўпісваюцца ў дызайн памяшкання, у той час як трубы, размешчаныя пад падлогай, будуць абсалютна непрыкметныя;

• радыятары ацяплення рассейваюць цяпло ва ўсе бакі, у выніку чаго ўзнікаюць значныя страты праз сцены, а падлога награвае выключна паветра ў памяшканні;
• радыятары ацяплення для дасягнення камфорту ў памяшканні патрабуюць прагрэву паветра да тэмпературы ў 20-22 градуса Цэльсія, а сістэма з цёплай падлогай стварае ўтульнасць ўжо пры 18-19;
• радыятары ацяплення (акрамя чыгунных) маюць малую інэрцыйнасць - хутка награваюцца і астываюць, у той час як цёплым крысам трэба час, каб прагрэць памяшканне, але і пасля спынення падачы цепланосбіта тэмпература ў пакоі застаецца высокай больш працяглы прамежак часу;
• цана эксплуатацыі радыятарнага ацяплення вышэй, чым выдаткі на падтрыманне працы цёплай падлогі.

Звярніце ўвагу! Вадзяны апал - цёплая падлога або радыятары - патрабуе наяўнасці награвальнага катла. Яго тып і магутнасць залежыць ад выкарыстоўванай схемы абагравання. Таму выбірайце вельмі старанна, так як змяніць штосьці пазней будзе альбо немагчыма, альбо вельмі дорага.

Канструяванне любой сістэмы ацяплення: і цёплай падлогі, і радыятараў, патрабуе значных фінансавых укладанняў. Аднак у першым выпадку сума выдаткоўваюцца грашовых сродкаў будзе значна больш. Менавіта гэты фактар ​​абмяжоўвае шырокае распаўсюджванне апісванай разнавіднасці сетак абагравання.

Варта адзначыць, што інструкцыя па мантажы кліматычных сістэм дазваляе сумяшчаць цёплая падлога і Радыятарны ацяпленне. Галоўнае, каб хапала прадукцыйнасці катла, і была арганізавана правільная цыркуляцыя цепланосбіта (у выпадку яго выкарыстання).

Электрычнасць або вада

Такім чынам, вы вырашылі вырабляць апал хаты цёплымі падлогамі, а не радыятарамі. Далей трэба зрабіць выбар на карысць таго ці іншага энерганосьбіта. Тут існуе два варыянты: выкарыстоўваць электрычнасць або трубы, па якіх цыркулюе вада, разагрэтая катлом.

Разгледзім перавагі і недахопы кожнай схемы:

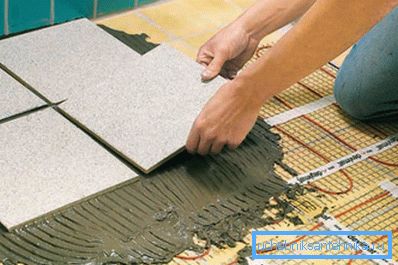

1. Пры выкарыстанні электрычнасці вышыня бетоннай сцяжкі можа быць ад 3 да 6 см, калі вы мантуеце трубы, то, па зразумелых прычынах, таўшчыня павялічваецца аж да 15 см.
2. Электрычнасць як энерганосьбіт каштуе больш, чым газ або цвёрдае паліва, таму калі вы хочаце выкарыстоўваць цёплы падлогу як асноўнае ацяпленне, лепш аддаць перавагу вадзяны, інакш выдаткі на аплату камунальных паслуг будуць занадта вялікія.

Савет! У спецыялізаваных будаўнічых крамах даступныя ў продажы спецыяльныя тэрмічныя мацюкі, якія маюць высокую цеплааддачу і эканомна расходуюць электраэнергію. Аднак і іх рэкамендуецца мантаваць толькі ў невялікіх па плошчы пакоях.

1. Канструяванне вадзяных цёплых падлог абыходзіцца даражэй, чым электрычных. Аднак, вы шматкроць акупяцца свае выдаткі ў працэсе эксплуатацыі. Тым больш што выкарыстанне газавага або цвёрдапаліўнага катла для ацяплення замест электрычнага, разгрузіць лінію электраперадач, а гэта вельмі важна для сельскай мясцовасці.

праектаванне

Сістэма цёплая падлога і ацяпленне з дапамогай радыятараў істотна адрозніваюцца паміж сабой. Няправільна устаноўленыя або няправільна сутыкавалі батарэі можна перарабіць у любы час, а рамонт цёплых падлог патрабуе выкрыцця дэкаратыўнага падлогавага пакрыцця і разбурэння бетоннай сцяжкі.

Таму да распрацоўкі праекта сістэмы абагравання з дапамогай цёплых падлог неабходна падыходзіць вельмі ўважліва, беручы пад увагу ўсе існуючыя БНіП, ДБН, ДАСТ і гэтак далей.

Пісьменна складзены праект дазваляе дакладна вызначыць:

• колькі матэрыялаў (труб, фітынгаў) неабходна для ўладкавання кліматычную сеткі;
• якая колькасць дадатковых камплектуючых (цыркуляцыйных помпаў для ацяплення, коллекторных грабянцоў, запорных кранаў) спатрэбіцца ў працэсе працы.

Для распрацоўкі праекта спатрэбіцца наступная інфармацыя:

• плошчу пакоя, вышыня столяў у ёй і геаметрычная форма памяшкання;
• значэнне аптымальнай тэмпературы, якая павінна быць дасягнута з дапамогай кліматычнай сістэмы;
• іншыя важныя асаблівасці.

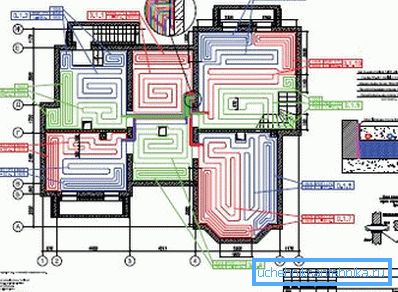

Абавязкова варта скласці схему, на якой указваюцца:

• пункту ўстаноўкі коллекторных шафаў;
• схемы размяшчэння асобных ацяпляльных контураў;
• месца размяшчэння кампенсаторных швоў і гэтак далей.

Савет! Разлік і складанне эскіза можна вырабляць самастойна, але лепш для гэтай мэты выкарыстоўваць спецыяльнае праграмнае забеспячэнне. Кампутар больш дакладна ўлічыць усе нюансы і асаблівасці, а таксама дасць магчымасць пазбегнуць большасці памылак пры праектаванні.

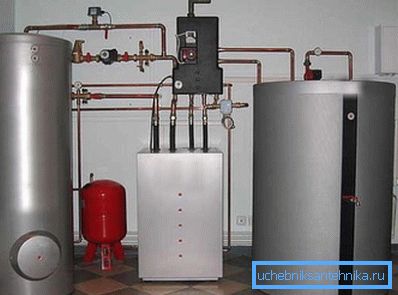

Трэба надаць асаблівую ўвагу цеплавой магутнасці што ўстанаўліваецца абсталявання. Яна павінна быць дастатковай, каб павысіць тэмпературу ў пакоях да адзнакі ў 20-25 градусаў Цэльсія. Гэта дасць магчымасць кампенсаваць цепластраты праз розныя канструктыўныя элементы будынка.

Памятаеце, што калі вы выбралі электрычныя цёплыя падлогі, іх нельга ўкладваць пад прадметамі становішча, таму загадзя трэба прадумаць месца ўстаноўкі шаф, канап, ложкаў і гэтак далей. Менавіта таму, дарэчы, вадзяны схема абагрэву больш распаўсюджаная.

Канструяванне цёплай падлогі

падрыхтоўка

Цяпер спынімся больш падрабязна на тым, як самастойна ўладкаваць ацяпленне прыватнага дома цёплымі падлогамі.

Пачынаць трэба з падрыхтоўчага этапу працы, які складаецца з наступных дзеянняў:

1. Рыхтуецца падставу. Дапушчальны перапад вышынь па падлозе павінен складаць не больш за 5 мм. У адваротным выпадку неабходна выкарыстоўваць самовыравнивающиеся сумесі для ліквідацыі няроўнасцяў. Натуральна, паверхня павінна быць ачышчана ад друзу, смецця і пылу.

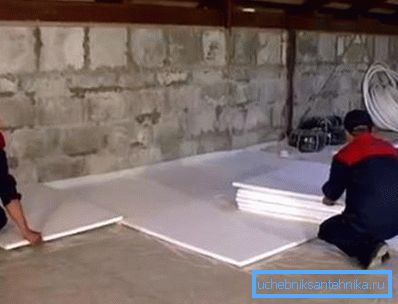

2. На роўны чарнавы падлогу ўкладваецца матэрыял з нізкім каэфіцыентам цеплаправоднасці. Яго таўшчыня павінна быць не менш за 3 см. Мэтазгодна выкарыстоўваць спецыяльныя мацюкі для цёплых падлог з ужо замацаванымі грабянцамі для ўтрымання металлопластіковых труб.

1. Абраная сістэма ацяплення - цёплая падлога з вадкім цепланосбітам - патрабуе абавязковай наяўнасці спецыяльнай дэмпфернае стужкі. Яе трэба настелен ў месцах стыку чарнавога падставы і сцен так, каб яна была вышэй цеплаізаляцыйнага пласта і сцяжкі.
2. Пласт цепланосбіта накрываецца плёнкай з теплоотражающей паверхняй. Затым зверху раскладваецца армавальная сетка, на якой з дапамогай пластыкавых хамуцікі фіксуюцца трубы. Ўчасткі трубаправодаў, якія датыкаюцца да кампенсацыйным швах, варта дадаткова абараніць кавалкамі пластыкавай гофры.

Звярніце ўвагу! Калі для цеплаізаляцыі вы выкарыстоўвалі спецыялізаваны матэрыял з загадзя замацаванымі кранштэйнамі, фіксаваць трубы трэба з іх дапамогай.

мантаж

Пры мантажы труб неабходна вырашыць, як у іх будзе падавацца цепланосбіт. Існуе схема цёплай падлогі праз контур ацяплення альбо ў выглядзе асобнай якая падае трубы і размеркавальных калектараў. Апошняя разнавіднасць пераважней, бо дазваляе больш дакладна кантраляваць тэмпературны рэжым у розных памяшканнях і знізіць нагрузкі на цеплавое і электраабсталяванне.

Калі будуецца дом мае некалькі паверхаў, калектары варта мантаваць на кожным з іх.

Для гэтага лепш абсталяваць адмысловую шафу, у якім будуць размешчаны:

• грабянцы, размяркоўвалыя цепланосбіт;
• запорная арматура, якая ўключае і выключае падачу вадкасці;
• цыркуляцыйныя помпы, якія забяспечваюць ток вады ці антыфрызу;
• кантрольнае і кіравальнае абсталяванне.

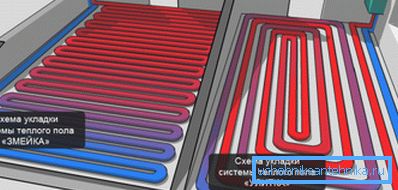

Пятлю з труб, які грэе падлогу, можна размяшчаць па двух распаўсюджаным схемах:

1. Змейкай.
2. Спіраллю.

Пераважней другая разнавіднасць кладкі. У гэтым выпадку значна зніжаюцца цепластраты з труб, якія размяшчаюцца бліжэй да вонкавай сцяне будынка. Для больш раўнамернага нагрэву падлогавага пакрыцця неабходна правільна выбраць крок размяшчэння завес.

У сярэднім на 1 кв. м памяшкання сыходзіць каля 5 метраў труб. Памятаеце, што агульная даўжыня адной завесы не павінна перавышаць 90 м. Калі вам неабходна ацяпляць вялікія па плошчы пакоя, варта падключаць некалькі незалежных спіраляў альбо «змеек».

апрасоўка

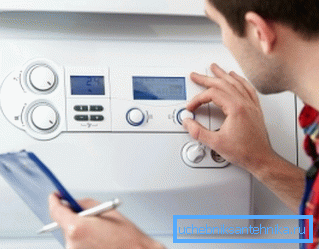

Па завяршэнні мантажу, падключэнні калектараў, электраабсталявання, які падае і адводзіць трубаправодаў, варта выканаць апрасоўку сістэмы. Гэтая працэдура дазваляе лішні раз пераканацца ў трываласці і герметычнасці ўсіх злучэнняў і дэталяў.

Для гэтага неабходна пусціць у трубы цепланосбіт пад ціскам, якое трохі перавышае стандартнае. У такім рэжыме сістэма цёплая падлога і ацяпленне з дапамогай радыятараў (калі яно прысутнічае) павінна прапрацаваць на працягу 24 гадзін.

Пераходзіць да наступнага этапу работ можна толькі пасля ліквідацыі ўсіх выяўленых недахопаў і працёкаў.

Заліванне бетонным растворам

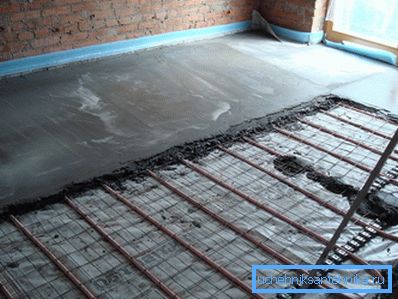

Па заканчэнні выпрабаванняў вырабляецца заліванне устаноўленых труб бетоннай сумессю, у якую дададзены пластыфікатар, які павялічвае пластычнасць сцяжкі. Праца павінна вырабляцца ў той момант, калі трубы яшчэ не астылі, інакш пасля ўключэння ацяплення, якія пашыраюцца дэталі прывядуць да з'яўлення расколін у чарнавым падлозе.

Звярніце ўвагу! Сістэма абагравання трэба ўключыць, прагрэць трубы, а затым, перад заліваннем бетону, выключыць.

Як толькі бетон пачаў схоплівацца, кацёл ўключаюць зноў і пускаюць цепланосбіт у трубы, паступова павялічваючы яго тэмпературу. Гэтая аперацыя павінна працягвацца на працягу трох сутак, пакуль сцяжка канчаткова не набярэ трываласць.

выснову

Цёплыя падлогі - выдатны спосаб ацяплення памяшканняў, так як акрамя больш раўнамернага прагрэву паветра дазваляе пазбавіцца ад непрывабна выглядаюць радыятараў ацяплення. Аднак гэта не адзіны спосаб схаванай пракладкі кліматычных сетак.

Больш падрабязна пра гэта вы можаце даведацца з відэа, размешчанага ў гэтым артыкуле.
