Ацяпляльна-варачная печ шведка: асаблівасці прылады і

У гэтым артыкуле мы распавядзем аб тым, як абагравальна варачная печ Шведка сваімі рукамі можа быць пабудаваная з прымяненнем даступных матэрыялаў. Акрамя таго, мы разгледзім асноўныя характарыстыкі збудаванні і яго эксплуатацыйныя асаблівасці.

Не сакрэт, што абаграванне невялікіх загарадных дамоў часта абцяжараны немагчымасцю падлучэння да цэнтральнай газавай магістралі. Зразумела, замест простага ў кіраванні газавага катла, можна ўсталяваць электрычныя абагравальнікі, якія забяспечаць эфектыўны кантроль тэмпературных параметраў паветра ў памяшканні. Але, на жаль, кошт электраэнергіі, неабходнай для ацяплення загараднага дома, будзе вялікая.

Яшчэ адной істотнай праблемай з'яўляецца недахоп вольнага прасторы ў невялікіх пакоях загараднага дома. Зрэшты, ацяпляльная печ Шведка характарызуецца адносна невялікімі габарытамі пры нядрэнных эксплуатацыйных параметрах.

Магутнасць такой печы ў стандартным выкананні складае 5,2 кВт пры ўмераным расходзе паліва, што дазваляе апаліць хату з плошчай да 50 м ?.

асноўныя характарыстыкі

Ацяпляльная варачная печ Шведка атрымлівае ўсё вялікую папулярнасць дзякуючы наступным перавагам:

• Шматфункцыянальнасць за кошт спалучэння ацяплення, варачнай панэлі, нішы для сушкі ягад і грыбоў, каміна і г.д.
• Магчымасць абагравання адразу двух сумежных пакояў. Больш за тое, ёсць асобныя мадыфікацыі, здольныя абагрэць адразу ж тры пакоі.
• Невялікія габарыты ў параўнанні з іншымі мадыфікацыямі цагляных печаў.
• Невысокі кошт пабудовы за кошт нескладанага мантажу з ужываннем даступнага будаўнічы інструмент.
• Эканамічнасць за кошт нізкага расходу паліва.
• Эстэтычна прывабны выгляд збудаванні, які ўпішацца ў інтэр'ер, аформлены ў стылі кантры ці шале.

Ці ёсць недахопы, якія прыйдзецца ўлічыць, выбіраючы печ для пабудовы ў загараднай хаце?

Недахопы наступныя:

• Неабходнасць будаўнічых навыкаў для пабудовы па-сапраўднаму функцыянальнай печы.
• Неабходнасць ва ўладкаванні коміна, які будзе праходзіць праз дахавую сістэму, і ўзвышацца над каньком даху.
• Дастаткова дапусціць шэраг памылак пры праектаванні і будаўніцтве печы і вынікам стане дрэнная цяга, а таксама пранікненне дыму ў жылое памяшканне.

канструкцыйныя асаблівасці

Абагравальна варачная печ тыпу Шведка характарызуецца высокім ККД, што тлумачыцца ужываннем складанай сістэмы адвядзення адпрацаваных газаў.

У адрозненне ад прымітыўных ацяпляльных агрэгатаў, у шведцы гарачае паветра разам з дымам не адразу ж выводзіцца вонкі. Дым, да таго як дабрацца да выцяжнога патрубка, праходзіць па лабірынце каналаў, ужытыя ў канструкцыі печы. Праходзячы па шматлікіх каналах адпрацаваныя газы ўперамешку з гарачым паветрам вызваляюць цяпло, перадаючы яго цагляным муры.

Пасля заканчэння цыкла, паветра, які прайшоў па лабірынце, на выхадзе амаль астылы. Гэта зноў жа абгортваецца перавагай, так як комін ня разаграваецца да крытычных тэмператур.

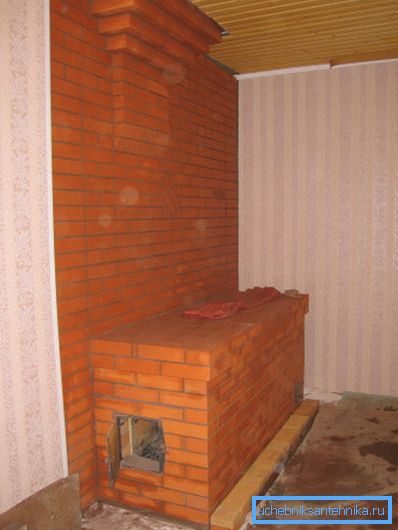

Традыцыйна збудаванне будуецца як частка міжпакаёвых перагародкі. У асобных выпадках збудаванне размяшчаецца ў куце і абагравае адразу ж тры пакоі.

Важна: Аптымальным размяшчэннем лічыцца варыянт, калі частка печкі, абсталяваная варачнай панэллю, выходзіць на кухню. Такое рашэнне не толькі зручна, так як гатаванне адбываецца непасрэдна на кухні, але і матывавана тым, што ў жылое памяшканне практычна не пранікае пах дыму з топкі.

Печ Шведка ўжываецца всесезонной - зімой ацяпленне і гатаванне ежы, летам - толькі гатаванне ежы. Для таго каб сумясціць у адным прыладзе дзве гэтыя функцыі пры праектаванні печы разам з паветраводам-лабірынтам ўладкоўваецца прамой паветравод. (Гл. Таксама артыкул Выцяжныя трубы: асаблівасці.)

Два асобна размешчаных канала абсталююцца адмысловымі засланкамі. Калі адзін з паветраводаў працуе, засланка адкрываецца, у той час як аналагічная засланка на невыкарыстоўваемай другім паветраводзе - закрываецца.

Рэкамендацыі па прыладзе і тыпаразмерах

• Будаўніцтва пачынаецца з закладкі падставы. Падстава ўкладаецца ў два рады цаглянай кладкі з гідраізаляцыяй, не даходзячы да ўзроўню падлогі.
• Тыпапамеры збудаванні вызначаюцца такімі параметрамі як асаблівасці дома, плошча памяшкання, рост гаспадароў. Аптымальная вышыня, на якой варта ўсталёўваць пліту, не больш за 11 шэрагаў. Рэкамендуемая даўжыня мура складае 2,5 цэглы.
• Комін ўладкоўваецца такім чынам, каб яго вышэйшая кропка была прыкладна на паўметра вышэй дахавага канька.
• Размяшчэнне печы падбіраем такім чынам, каб асабовы бок з топкай і варачнай панэллю размяшчалася на кухні.
• Сценкі паліўнага аддзялення выкладваем з шамотного цэглы.
• Ад столі да верхняй мура павінна быць адлегласць не менш за 35 см.

Важна: Калі печ будуецца ў новым доме, на месцы судотыку з перакрыццем вакол коміна адстаўляе зазор у сантыметр і запаўняем яго эластычнай цеплаізаляцыяй, напрыклад мантажнай пенай ці мінеральнай ватай. Наяўнасць кампенсацыйнай зазору дазволіць пазбегнуць зрухаў трубы падчас ўсаджвання хаты.

паслядоўнасць будаўніцтва

Інструкцыя будаўніцтва наступная:

• суцэльная мур - першы і другі шэраг;
• падстава зольных камеры, вертыкальных каналаў, і ніжняга падагрэву;
• мантаж дзверцы для прачысткі і для здабывання попелу;
• злучэнне дымоходных каналаў;
• мантаж перакрыцця дзверцаў, Каласнікі і духоўкі;
• абкладваюць зольных камеру шамотным цэглай;
• ўкладваем падстава топкі і ўсталёўваны дзверцы паліўнага аддзела;
• фарміруем каналы задняй сценкі і ізалюем ўваход у вертыкальны комін;
• робім мур-над духоўкі і ўсталёўваны сталёвы куток і пліту;
• фарміруем варачную камеру і вертыкальныя газаходы;
• усталёўваем ачышчальныя дзверцы на адным баку;
• перакрываем верхнія газаходы і выкладваем выступ;
• выкладваем падстава печкавай трубы.

выснову

Зараз, калі вы ведаеце, што сабой уяўляе печ з варачнай аддзяленнем, можна прыступіць да прылады эфектыўнага і функцыянальнага ацяплення ў загарадным доме. Больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
