Ацяпляльна-варачныя цагляныя печы - універсальныя прылады

Будаўнічыя крамы гатовыя прапанаваць пакупнікам сучасныя металічныя печы на ​​любы густ, але, нягледзячы на ​​гэта, многія яшчэ аддаюць перавагу цагляных. Гэта адбываецца дзякуючы іх вартасцяў, якія прыцягваюць спажыўцоў, адно з якіх - вялікая цеплаёмістасць ацяпляльнага прыбора. Пасля поўнага згарання паліва цагляная печ здольная дастаткова працяглы час аддаваць цяпло ў атмасферу памяшкання.

Сёння мы разгледзім гібрыдны варыянт - ацяпляльна-варачны.

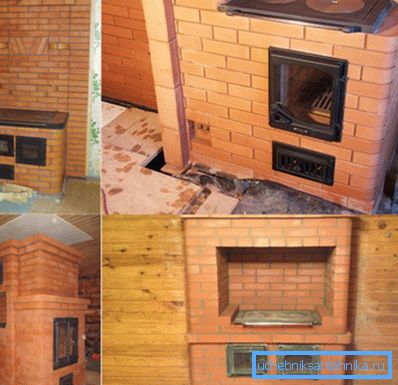

Універсальныя праекты абагравальна варачных печаў з цэглы

У гэтай канструкцыі прадугледжана месца для падрыхтоўкі ежы. Менавіта такі варыянт, ды яшчэ і з ляжанкай, можна часта сустрэць у казках і апавяданнях мінулых гадоў. Цагляная паверхня награваецца не да такой ступені, як металічная, таму цяпло ад яе зыходзіць больш мяккае.

Яно дапамагае справіцца з рознымі захворваннямі суставаў, калі перыядычна выграваць іх на ляжанцы. Яшчэ адзін факт - прыгожыя і надзейныя цагляныя абагравальна варачныя печы ў доме з'яўляюцца яго ўпрыгожваннем.

прылада

Перш чым рухацца далей, неабходна даведацца, з якіх элементаў складаецца ацяпляльна-варачны прыбор:

топка Асноўная частка любой печы. Габарыты яе залежаць ад асноўнай канструкцыі, таму ў іх няма пэўных памераў. Да прыкладу, калі цагляныя ацяпляльныя варачныя печы кампактныя, топку варта рабіць невялікі.

Зверху над ёй у нашай канструкцыі размяшчаюць пліту - ад падлогі каля 900 мм, каб можна было ёй зручна карыстацца. Таму яе варта размяшчаць ніжэй, чым звычайна.

паддувала
  1. Канал размяшчаецца пад топкай і вядзе ў яе ніжнюю частку.
  2. Зачыняецца паддувала дзверцамі.
  3. Перакрываецца зверху каласнікамі, службоўцамі адначасова дном топкі.
  4. Адкрыццём дзвярэй рэгулюецца падача кіслароду, працягласць і інтэнсіўнасць гарэння паліва.
варачная пліта
  1. Наяўнасць дадзенага элемента адрознівае разгляданую канструкцыю ад класічнай рускай печы.
  2. Часцей за ўсё выконваецца з чыгуну, радзей са сталі.
  3. Размяшчаецца над топачным прасторай.
  4. У цэнтральнай частцы усталёўваюць здымныя дэталі ў выглядзе кольцаў, здыманнем якіх можна рэгуляваць колькасцю полымя для падрыхтоўкі ежы.
духоўка У класічных печах элемент сумяшчаецца з топкай. Калі абраны гэты варыянт, тады далёкую частку топливника, нярэдка які мае другую дзверцы для яго абслугоўвання, загружаюць дровамі, а гатаванне праводзяць бліжэй да вусця. Але, часцей за ўсё яна ўладкоўваецца асобна ад яго ў кладкавай нішы або ў выглядзе закрытага металічнага скрыні, які размяшчаецца побач з топкай.

Цяпер духоўку часта цалкам ізалююць ад топачнага прасторы, каб у яе не пранікаў дым. Рашэнне не дазволіць «стамляць» стравы ў збанках, як гэта адбываецца ў класічных мадэлях. Затое ацяпляльныя цагляныя варачныя печы становяцца кампактнымі, а абслугоўваць духоўку, паасобную з топкай, зараз прасцей.

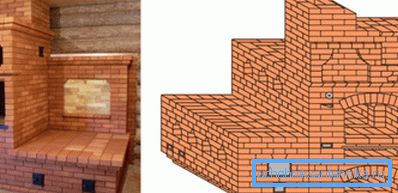

Абагравальна варачныя печы з цэглы з ляжанкай

Рада: здымныя кругі на варачнай паверхні неабходна добра падагнаць адзін да аднаго і падставы, каб дым скрозь шчыліны не пранікаў у памяшканне.

Павялічваем эфектыўнасць работы

Калі вы зробіце дымавую трубу прамой, прадукты згарання ў дадзеным выпадку прама з топачнага прасторы будуць сыходзіць у атмасферу. ККД такой печы будзе на ўзроўні 50%. Для павышэння эфектыўнасці прылады неабходна максімальна выкарыстаць цеплавой энергіяй гарачых газаў.

Таму для гэтага трэба:

  1. Папярэдне прапусціць іх праз сістэму каналаў. Апошнія звычайна вертыкальныя, хоць ёсць і гарызантальныя, і газы спачатку рухаюцца па іх, а затым трапляюць у прамы ўчастак коміна, які і вядзе на дах. Падчас свайго руху вонкі яны аддаюць у атмасферу памяшкання большую частку сваёй цеплавой энергіі праз нагрэў цаглянага мура. Дзякуючы дадатковым адбору цяпла ў каналах, ККД прылады можа дасягнуць амаль 80%.

Рада: улічыце, чым даўжэй будзе дымооборотов, тым цяга на даху павінна быць лепш.

На фота - дымоотводящие каналы

Ад працягласці каналаў залежыць эфектыўнасць ўтылізацыі цяпла ад згарання паліва. З улікам падзення цягі з ускладненнем коміна, мы не рэкамендуем рабіць больш за 2-х вертыкальных абаротаў у аднапавярховых дамах.

  1. Выкарыстоўваць для рэгулявання цягі засаўку ці шибер, якія размяшчаюць на вертыкальным участку дымавой трубы за каналамі.

Рада: інструкцыя па эксплуатацыі рэкамендуе, калі ў халодны перыяд пячы не паліцца, засаўку варта цалкам засунуць у трубу, інакш будзе стварацца дадатковы скразняк.

Робім самастойна печы абагравальна варачныя з цэглы

Пасля разліку аптымальных суадносін габарытаў і прапорцый паліўнай камеры, канфігурацыі дымавых каналаў і перасек коміна, вы атрымаеце ацяпляльна-варачную печ, здольную падтрымліваць гарэнне працяглы час. Эфектыўнасць згарання цвёрдага паліва будзе максімальнай, падача паветра паддувалам і ўзровень цягі засаўкай можна наладзіць так, што адной закладкі дроў з ўмеранай інтэнсіўнасцю гарэння будзе хапаць на некалькі гадзін.

віды

Варачна ацяпляльныя печы з цэглы бываюць розных відаў.

Спынімся на часта выкарыстоўваюцца:

  1. Руская ўдасканаленая мадэль увабрала ў сябе цэлы масіў распрацовак, у аснове якіх ляжыць традыцыйная канструкцыя. Цяпло дазваляе ўтрымліваць працяглы час масіўная мур, размяркоўваючы яго раўнамерней па памяшканні. Такая вялікая печ топіцца нячаста, а ежа з духоўкі валодаюць неверагодным густам.

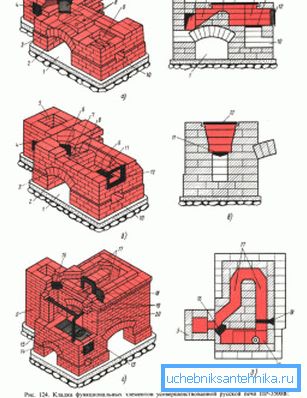

Цагляная абагравальна варачная печ руская ўдасканаленая ПР-3500В

Папулярным рашэннем з'яўляецца прыбудова дадатковага топливника са сталёвай плітой з боку пачатку пабудовы паліўнай камеры. Другі комін звычайна выходзіць у асноўную дымавую трубу асобна. У цэгле пры гэтым робяць дадатковыя гарызантальныя каналы або Канвектыўныя адводы.

Выкарыстоўваць мадэль можна ў 2-х рэжымах:

  • у мароз выкарыстоўваюць асноўную топачную камеру;
  • у міжсезонне для ацяплення досыць меншай.

Ўдасканаленая руская печ ўвабрала ў сябе ўсе перавагі класічнай мадэлі, пашырыўшы пры гэтым функцыі падрыхтоўкі ежы.

недахопы:

  • вялікія габарыты збудаванні;
  • высокі кошт прылады.
  1. Ацяпляльна-варачная мадэль з вадзяным контурам, які можна ўбудаваць замест духоўкі ці прама ў паліўную камеру, захаваўшы ўсе элементы. З яго дапамогай можна стварыць дадатковую ацяпляльную сістэму з радыятарамі, якія ўсталяваць у месцах, дзе цёпла ад печы не даходзіць.

Таксама яго выкарыстоўваюць і для нагрэву вады. У гэтым выпадку вырабляюць цеплаабменнік з сталі ў выглядзе рэгістра, можна таксама выкарыстоўваць і вадагрэйны бак. Адзін з самых простых варыянтаў - прымяніць старую чыгунную батарэю ацяплення.

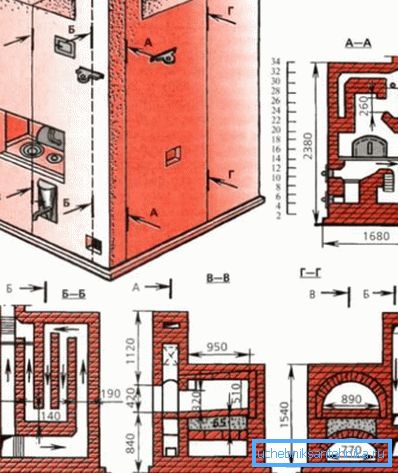

Абагравальна варачная цагляная печ з вадзяным бакам
  1. Шведка - запатрабаваная ацяпляльна-варачная мадэль печы. Бывае, што іх называюць «галандка», аднак гэта няправільна. Тыя не выкарыстоўваюцца для падрыхтоўкі ежы, а прызначаныя толькі для ацяплення. Нярэдка ўжываліся ў дачыненні як дадатковыя ацяпляльныя прылады да рускіх печаў, для больш інтэнсіўнага прагрэву памяшканняў.

Калі вы вырашыце пабудаваць «шведку» сваімі рукамі, рэкамендуем адразу спраектаваць яе з духоўкай. Гэты варыянт прыйдзецца па душы тым, хто любіць рыхтаваць запяканкі і пірагі.

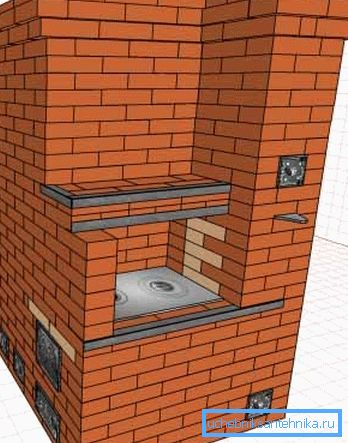

Абагравальна варачная печ з цэглы «Шведка»

універсальнае рашэнне

Разгляданыя сёння прылады можна ўжываць не толькі ў халодную пару, але і летам. Для гэтага ў іх ёсць спецыяльная засланка, якая дазваляе выкарыстоўваць адну топачную камеру ў розных мэтах.

Для вырабу печы акрамя чарцяжа і порядовкам неабходна прыгатаваць прылады і матэрыялы:

  • чырвоная цэгла (колькасць залежыць ад аб'ёму печы);
  • дзверцаў - топачныя, прочистные, поддувальная;
  • чыгунная пліта з фаеркай;
  • духоўка;
  • колосниковая рашотка;
  • засаўка;
  • сталёвая паласа;
  • предтопочный ліст.

Памер і колькасць прыстасаванняў падбірайце ў адпаведнасці з габарытамі і асаблівасцямі канструкцыі прылады. Інструменты - звычайны набор для цаглянага мура.

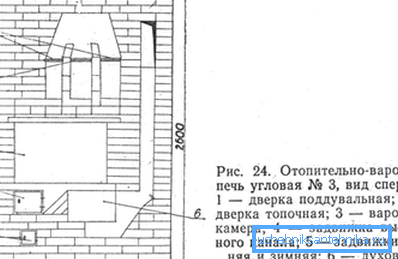

Вуглавыя ацяпляльныя варачныя печы з цэглы

Савет: пры будаўніцтве печы абавязкова патрабуецца зрабіць падмурак і гидроизолировать яго.

выснову

На дачы ці ў прыватным доме цагляная печ з функцыяй падрыхтоўкі ежы стане сапраўдным універсальным рашэннем. Зрабіць яе можна самастойна або запрасіць спецыяліста-печніка. У любым выпадку вы атрымаеце ўнікальнае прылада, якім можна карыстацца ў любы час года.

Відэа ў артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
