Ацяпляльны шчыток павысіць эфектыўнасць варачнай печы

Металічныя варачныя і ацяпляльна-варачныя печкі маюць адно несумнеўная перавага - кампактнасць. Падобны агрэгат не будзе займаць шмат месца ў вашым доме або на дачы. Каб павысіць эфектыўнасць сталёвых і чыгунных печаў, прымяняецца цагляны ацяпляльны шчыток.

Недахопы металічных варачных печаў і як іх выправіць

1. У кампактных габарытаў металічных печак ёсць і недахоп - занадта маленькая паверхню паветранага цеплаабмену.
2. Акрамя гэтага, газападобныя прадукты згарання валодаюць вельмі высокай тэмпературай - ад + 300 ° градусаў і больш. Таму даводзіцца думаць аб пажарнай бяспекі і Тэрмаізаляваны комін.
3. Як вядома, ККД печак прапарцыйны назад тэмпературы выводзяцца адходаў згарання. Для падрыхтоўкі ж ежы варачныя агрэгаты выкарыстоўваюць далёка не ўсю генераваную цеплавую энергію.
4. Акрамя гэтага, такія печы звычайна маюць кароткія дымоходные каналы. Таму і яны паглынаюцца трохі цяпла.

Звярніце ўвагу! Зыходзячы з усяго гэтага, інструкцыя заўважае, што максімальныя цепластраты агрэгатаў прыпадаюць на комін, па якім прадукты гарэння выводзяцца ў атмасферу. Гэта значыць фактычна, вялікі працэнт цяпла ад выкарыстанага паліва варачныя печкі затрачваюць на «абаграванне вуліцы».

1. Такія цеплавыя страты з любога пункта гледжання нерацыянальна. Узнікае патрэба іх мінімізаваць. Адзін з самых распаўсюджаных спосабаў панізіць энергетычныя страты печы - гэта абсталяваць агрэгат сваімі рукамі ацяпляльным шчытком.

Што ўяўляе сабой прылада

1. Шчыток ўяўляе сабой прыбудоўваць да печы невялікую цагляную сценку, усярэдзіне якой маецца развітая сістэма дымаходаў.
2. З топкай такія прылады амаль ніколі не робяцца. Награваецца шчыток дзякуючы адводзімай ад печкі газам. Канструктыўна сценка не здольная выкідваць шмат цяпла ў навакольнае асяроддзе.

1. Ёсць больш складаныя і зручныя канструкцыі, цана якіх вышэй. Яны аснашчаюцца сваімі топкамі невялікага памеру. Можна іх рабіць і незалежнымі ад варачнай пліты і прыбудоўваць, напрыклад, да печаў з камінам.
2. Цагліна мае добрую цеплаправоднасць, а галоўнае - высокую цеплаёмістасць. Разаграваючыся пры падпалцы печы альбо падрыхтоўцы ежы, ён аддае цяпло пакоі некалькі гадзін. Так можна атрымаць аналаг печкі з цэглы. Толькі больш просты канструктыўна і за меншыя грошы.

Звярніце ўвагу! Ацяпляльна-варачная печ са шчытком здольная валодаць цеплавой магутнасцю ў 7/14 кВт. Калі паліва прагарыць, сценка працяглы час аддае ў навакольнае асяроддзе прыкладна 1 кВт цяпла. Каб самастойна прагрэць пакой, гэтага недастаткова, але каб яна хутка ня выстывала, такой колькасці энергіі хапае.

канструкцыі прыстасаванняў

Канструкцыі ацяпляльных шчыткоў дзеляцца на дзве вялікія катэгорыі: яны могуць быць толсто- альбо танкасценныя.

Аб таўшчыні сценкі

1. Таўстасценныя шчыткі ўкладваюцца ў полкирпича. Іх неабходна папярэдне добра выграваць. Калі варачная пліта з ацяпляльным шчытком выкарыстоўваецца пастаянна, такое яго прылада мэтазгодна. Акрамя ўсяго іншага - таўстасценныя канструкцыі пераважней з пункту гледжання пажарнай бяспекі.
2. Ацяпляльны танкасценны шчыток кладзецца ў чвэрць цэглы. Каб задаволіць супрацьпажарныя патрабаванні, такія канструкцыі часта зачыняюцца металічнымі кажухамі.
3. Паверхню сценак можна тынкаваць, абліцоўваць кафляныя пліткамі небудзь, вышываны стыкі, пакідаць без аздаблення. Абліцоўваць печ-камін з ацяпляльным шчытком варта ў ходзе яго кладкі.

1. Прылады могуць працаваць у двух рэжымах працы - зімовым і летнім. У першым з іх канструкцыя награваецца цалкам, у другім жа часткова.

Звярніце ўвагу! Калі адбываецца мур ацяпляльнага шчытка, да іх прымяняюцца павышаныя супрацьпажарныя патрабаванні. Напрыклад, прыстасаванне варта будаваць абавязкова на асобным падмурку. Яго неабходна гидроизолировать.

Якую мур аддаць перавагу

Выкладваюцца ацяпляльныя шчыткі сваімі рукамі з улікам некалькіх рэкамендацый.

1. Больш рацыянальна будаўніцтва ў полкирпича. Танкасценныя канструкцыі разаграваюцца хутчэй, аднак і астываюць хутка.
2. Кладка ў? цэглы, акрамя гэтага, патрабуе выконваць павышаныя меры супрацьпажарнай бяспекі. Так, падобныя шчыты пажадана забіраць у сталёвы кажух.
3. Тэмпература адводзяцца прадуктаў гарэння не павінна быць меншай + 100 °. У адваротным выпадку цяга ў печы можа значна зваліцца, а на яе элементах пачне асядаць кандэнсат.
4. Як і ва ўсіх печкавых комінах, у шчытках варта выкарыстоўваць засаўкі для рэгулявання. У адваротным выпадку, у халодны час тэмпература ў пакоях будзе падаць вельмі хутка.

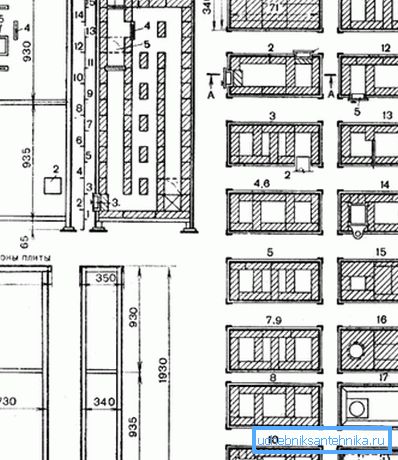

5. Порядовкам ацяпляльнага шчытка вырабляецца з звычайных чырвоных цаглін. Яны павінны быць полнотелые, шчыліны ў матэрыяле патрэбныя для цеплаізаляцыі, а яна ў дадзеным выпадку, ні да чаго.
6. Для змацавання мура трэба ўжываць печкавай гліняны раствор. Цэментава-пяшчаная сумесь не мае стойкасці да высокай тэмпературы.

Прынцыповыя схемы работы

Па прынцыпе працы адрозніваюць два тыпу прылад.

канальныя шчыткі

1. Ўнутры такой прылады уладкаваны своеасаблівы лабірынт з комінаў, якія маюць адно і тое ж перасек.
2. Калі кладуцца падобныя ацяпляльныя шчыткі - порядовкам іх могуць мець, як гарызантальныя, так і вертыкальныя перагародкі.
3. Цеплавую энергію сценак прадукты гарэння аддаюць у працэсе раўнамернага перамяшчэння іх па ўсёй даўжыні каналаў.
4. У канальным тыпе прылад нярэдка ўладкоўваюцца перамычкі, якія абыдуць комін. Адгароджваюцца яны перагародкамі. Трэба гэта, каб у летні перыяд варачная печка ня ацяпляла пакой.

У печах-камінах перамычкі не патрэбныя, таму як шчыткамі яны аснашчаюцца для большай аддачы цяпла. Прылада ж для магутнага металічнага агрэгата, напрыклад, для Баварыі (цеплавая магутнасць 14 кВт) без падобнай перамычкі рабіць не варта. (Гл. Таксама артыкул Біяпаліва для камінаў: асаблівасці.)

Калпакова прылады

Ацяпляльны шчыток Калпакова тыпу складаецца з адной альбо некалькіх паражнін, якія злучаныя комінамі. Выхад і ўваход канала ва ўсіх каўпаках робіцца значна ніжэй верху яго плоскасці.

Чаму гэта трэба? Нагрэтае паветра і печкавыя газы заўсёды цякуць ўверх. Пракраўшыся ў каўпак, газы да свайго астывання будуць размешчаны там. Калі яны сваё цяпло аддадуць, то іх выцесніць новая порцыя нагрэтых прадуктаў гарэння, і яны пацякуць па коміну на вуліцу.

Звярніце ўвагу! Варта ўлічваць, што двухколпаковый шчыток будзе забіраць у адходаў гарэння больш цеплавой энергіі, чым одноколпаковый аналаг. Кошт жа іх аднолькавая, бо выдаткі матэрыялаў эквіваленты.

Асаблівасці рэалізацыі схемы шчытка

1. Акрамя прастакутных прылад, калі ў пакоі мала месца, нярэдка ўладкоўваецца кутні шчыток. Акрамя таго, што такая канструкцыя беражэ карысны аб'ём, дзякуючы большай плошчы цеплаабмену, яна аддае больш энергіі.
2. Калі абсталяваць шчыток асобнай топкай, то ён з дадатковага элемента печкі пераўтворыцца ў паўнавартаснае ацяпляльнае абсталяванне.
3. Ўласная паліўная камера патрэбна для таго, каб без патрэбы не распальваць варачную печку. (Гл. Таксама артыкул Ацяпленне прыватнага дома дровамі: асаблівасці.)

выснову

Зрабіўшы ацяпляльны шчыток сваімі рукамі, вы значна павялічыце прадукцыйнасць асноўнай печы, дзякуючы палепшанаму цеплаабмену ў памяшканні.

Азнаёмцеся з відэа ў нашым артыкуле, ён ўтрымлівае шмат дадатковых звестак.
