Ацяпляльныя каміны. схема ацяплення. разнавіднасці прылад з

Некаторыя ўладальнікі загарадных дамоў замест ўтылітарнага і не вельмі эстэтычнага катла, разагрэве цепланосбіт, аддаюць перавагу альтэрнатыўным спосабам абагравання. Усё большую папулярнасць набывае камін для ацяплення дома.

Акрамя выгоды, стваранага адкрытым полымем, гэтыя прылады могуць цалкам эфектыўна грэць паветра для сістэмы паветраводаў або ваду для радыятараў. Інструкцыя па ўладкаванні такой кліматычную сеткі прыведзена ніжэй.

Агульная схема ацяплення

Нягледзячы на ​​велізарную колькасць рознага кліматычнага абсталявання, каміны для ацяплення дома не губляюць сваёй папулярнасці. Тым больш што дзякуючы тэхнічным ўдасканаленням такая канструкцыя стала не толькі эксклюзіўным элементам дызайну пакоя, але і эфектыўным спосабам абагравання ўсіх памяшканняў жылля.

Ацяпляльны камін можа падымаць тэмпературу паветра не толькі ў тым пакоі, дзе ён усталяваны, але і ў суседніх (нават калі дом мае мансарду ці другі паверх).

Для вырашэння гэтай задачы выкарыстоўваюць агрэгаты, якія дазваляюць арганізаваць:

• паветраны апал - прогретый паветра праз спецыяльна ўладкаваныя паветраводы трапляе ў іншыя пакоі;
• вадзяны апал - адкрыты агонь разагравае цепланосбіт ў спецыяльным баку або змеявіку, пасля чаго вадкасць па трубах транспартуецца ў радыятары ацяплення (як пры класічнай схеме абагрэву).

Звярніце ўвагу! Калі прадугледзець у верхняй частцы каміна ўстаноўку пліты, то яго можна будзе выкарыстоўваць нават для падрыхтоўкі ежы. Не забудзьцеся ў гэтым выпадку паклапаціцца аб якаснай вентыляцыі, інакш пах смажанай рыбы або мяса распаўсюдзіцца па ўсім доме.

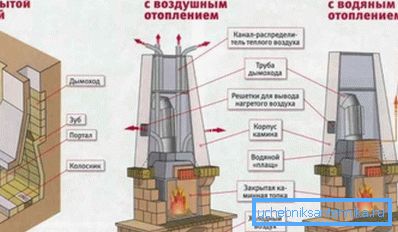

Спынімся больш падрабязна на тое, якія каміны для ацяплення выкарыстоўваюцца ў цяперашні час.

разнавіднасці прылад

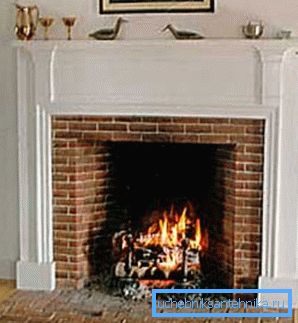

З адкрытай топкай

Абмяркоўваючы ацяпленне і каміны, мэтазгодна пачаць з класічных варыянтаў - канструкцый з адкрытай топкай. Яны здаўна служылі крыніцай цяпла, але цяпер недахоп такога рашэння відавочны: прылада не зможа абагрэць нават сярэдняе па плошчы памяшканне, не кажучы ўжо пра суседнія.

Звязана гэта з надзвычай нізкім ККД. Арганізоўваючы ацяпленне дома камінам з адкрытай топкай, варта быць гатовым да таго, што больш за 80% цеплавой энергіі знікае ў комін і толькі 20% ідзе на абаграванне.

Акрамя таго, на падтрыманне полымя ў адкрытых камінах спатрэбіцца ў два разы больш паліва (кошт якога досыць высокая), чым для абагравальнікаў з закрытай топкай. Таксама ў памяшканне, дзе ўсталяваны агрэгат, неабходна забяспечыць прыток патрэбнага колькасці свежага паветра, які ўдзельнічае ў працэсе гарэння.

Не варта забываць і аб правілах супрацьпажарнай бяспекі.

Адпаведная інструкцыя абвяшчае:

1. Нельга пакідаць непагашэння полымя ў топцы на працяглы час (ноччу або падчас адсутнасці гаспадароў у хаце).
2. Падлогавае пакрыццё каля ацяпляльнага прылады павінна быць пакрыта якім-небудзь негаручых матэрыялам (асабліва калі выкарыстоўваюцца дроўныя каміны для ацяплення, з якіх пры неакуратным звароце можа выпасці тлеючая попел).

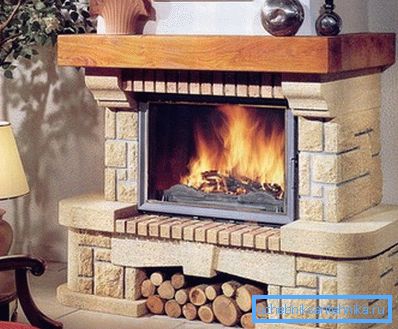

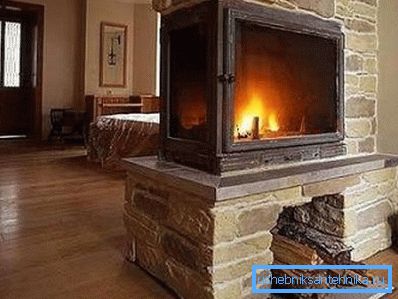

З закрытай топкай

Такія каміны ацяплення для хаты маюць некаторыя перавагі:

1. Высокі каэфіцыент карыснага дзеяння. Эфектыўна выкарыстоўваецца больш за тры чвэрці цеплавой энергіі, якая ўтвараецца ў выніку згарання паліва.
2. Могуць прымяняцца ў якасці дадатковага або рэзервовага крыніцы цяпла ў доме.
3. Топачныя камеры вырабляюцца з высокатрывалага матэрыялу, які мае вялікую цеплавую інэрцыйнасць. Яны выдатна вытрымліваюць моцныя тэмпературныя ваганні, устойліва супрацівяцца карозіі і доўга грэюць памяшканне пасля заканчэння працэсу гарэння дроў.
4. Звонку камера згарання абараняецца гарачатрывалым шклом, здольным вытрымаць нагрэў да + 800 градусаў Цэльсія. Яно мацуецца так, каб было зручна загружаць у камін паліва.

Звярніце ўвагу! Каміннай ацяпленне дома павінна прадугледжваць выпрацоўку каля 1 кВт цеплавой магутнасці на 4 м 2 прасторы. Акрамя таго, плошча пакоя, дзе ўсталяваны ацяпліцель, павінна быць не менш за 45 м 2.

Улічваючы, што для падтрымання агню неабходны кісларод, у памяшканні варта ўладкаваць прадукцыйную прытокавую вентыляцыю. Аб'ём прытоку разлічваецца так: для выпрацоўкі 1 кВт цяпла неабходна 10 м3 паветра

Гэта значыць, калі камін выпрацоўвае 5 кВт цяпла, воздуховод з вентылятарам павінен забяспечыць паступленне 50 м3.

Велізарная перавага разгляданых канструкцый з закрытай топкай у тым, што пры ўсталёўцы дадатковага абсталявання яны здольныя нагрэць паветра не толькі ў пакоі, дзе ўсталяваныя, але і ў суседніх пакоях. Прычым пабудаваць усё можна сваімі рукамі, без прыцягнення дарагіх спецыялістаў.

Канструяванне ацяплення з дапамогай каміна

Перад тым як апаліць хату камінам, варта старанна разабрацца ў прынцыпах працы і асаблівасцях канструкцыі класічнага варыянту апісванага агрэгата.

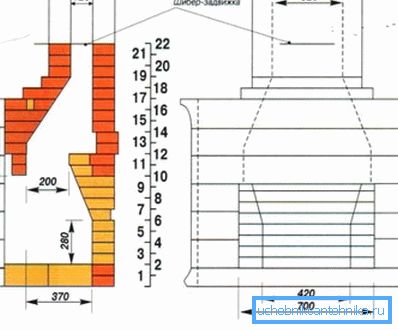

Такім чынам, што ж уяўляе звычайны камін:

1. Асноўны элемент - топка, над ёй размешчаны комін, праз які выводзяцца шкодныя для чалавека прадукты гарэння. Плошча яго папярочнага перасеку павінна складаць не менш за 10% ад плошчы топачных камеры. Пры гэтым класічная ацынкаваная Дымоходная труба павінна далучацца да дымовыводящему каналу каміна на адлегласці не менш за 5 метраў.

1. Месца стыку трубы і самой камеры, дзе адбываецца згаранне дроў, абсталюецца высоўны або петельным засланкай. Яна дапаможа захаваць назапашанае цяпло і спатрэбіцца пры прачыстцы вывадных каналаў ад аселага там нагару.
2. Пры пабудове хаты важна прадугледзець дадатковы падмурак для ўстаноўкі агрэгата, так як сярэдняя вага канструкцыі складае каля паўтоны. Калі вы хадзіце арганізаваць ацяпленне камінам загараднага дома, які ўжо пабудаваны, паклапаціцеся пра ўзмацненне асобных канструктыўных элементаў апошняга.

Ацяпленне сумежных памяшканняў вырабляецца па двух асноўных схемах:

• з падагрэвам цыркулявалага паветра;
• з нагрэвам вадкага цепланосбіта, які затым размяркоўваецца па батарэях ацяплення.

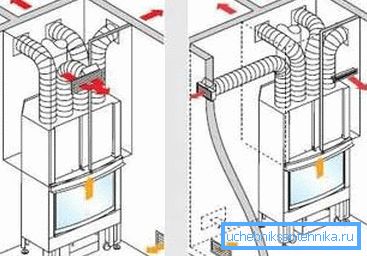

Паветраную каміннай ацяпленне

У гэтым выпадку камін праектуецца і будуецца так, каб паміж сталёвы або чыгуннай топкай і вонкавай паверхняй ацяпляльніка заставалася месца для цыркуляцыі паветра. Апошні, нагрэлі, размяркоўваецца па іншых памяшканняў дома з дапамогай спецыяльна устаноўленых і злучаных паміж сабой паветраных каналаў.

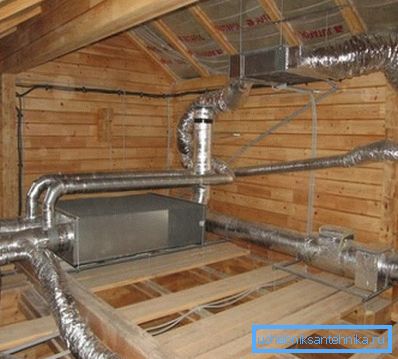

Іх можна мантаваць як закрытым (у сценах або на гарышчы), так і адкрытым спосабам. Матэрыялам паслужаць трубы з ацынкаванай сталі або алюмінія.

Цыркуляцыя паветраных мас можа быць арганізавана:

1. Натуральным спосабам. У гэтым выпадку рух паветра забяспечваецца за кошт рознасці яго тэмпературы і шчыльнасці. Перавага - поўная энерганезалежнасць сістэмы ацяплення. Недахоп - малая прадукцыйнасць і немагчымасць арганізаваць, такім чынам, прагрэў вялікага па плошчы будынка.
2. Прымусова. У гэтым выпадку выкарыстоўваюцца розныя вентылятары і турбіны, якія працуюць на электраэнергіі. Памятаеце, што паветра ўсё роўна будзе цыркуляваць па замкнёнай схеме, так як плот вулічных паветраных мас у зімовы час непажаданы з прычыны іх нізкай тэмпературы.

Звярніце ўвагу! Калі пляц пакояў вялікая, альбо працягласць паветраводаў перавышае 3 метра, альбо дом мае мноства асобных памяшканняў, неабходна выкарыстоўваць выключна ацяпленне з прымусовай вентыляцыяй.

Звычайна падобная схема ацяплення праектуецца і канструюецца яшчэ падчас будаўніцтва дома. Інакш зрабіць паветраводы і эстэтычна размясціць іх па пакоях будзе вельмі праблематычна.

Апісаная вышэй сетку ацяплення дастаткова эфектыўная. З яе дапамогай можна нагрэць нават прасторныя загарадныя вілы. Яшчэ адзін плюс - адсутнасць цепланосбіта, які пасля спынення падачы цяпла мог бы змерзнуць.

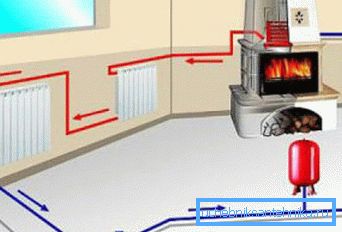

Вадзяное каміннай ацяпленне

Топка такога агрэгата складаецца з двух слаёў, паміж якімі цыркулюе вадкі цепланосбіт. У далейшым вада або антыфрыз з дапамогай трубаправодаў дастаўляецца да радыятараў ацяплення, дзе і адбываецца цеплаабмен паміж вадой і паветрам ў пакоі.

Годнасцю разгляданай сістэмы з'яўляецца тое, што яна здольная забяспечыць жыхароў катэджа не толькі цёплым, але і гарачай вадой для бытавых патрэб. Для гэтага трэба ўсталяваць у верхняй частцы нагревателя спецыяльную ёмістасць патрэбнага аб'ёму або змеявік з прымусовай цыркуляцыяй.

Рэгуляванне магутнасці абсталявання таксама можа вырабляцца па-рознаму:

• ўручную - шляхам павелічэння або памяншэння паветранага патоку, які трапляе ў топку (для гэтага выкарыстоўваюцца спецыяльныя засланкі);
• аўтаматычна - тут у працу ўступаюць тэрмастаты, ад якіх залежыць інтэнсіўнасць працы помпаў, якія перапампоўваюць цепланосбіт.

Пры прыняцці рашэння аб прымяненні каміна з вадзяным контурам ў якасці асноўнай крыніцы цяпла, трэба памятаць пра наступныя нюансах:

1. Камін хутка прагравае памяшкання ў доме, але і хутка астывае пасля таго, як згасне агонь. Таму яго лепш выкарыстоўваць для абагрэву катэджаў і дач, не прызначаных для круглагоднага пражывання (у гэтым выпадку паклапаціцеся пра заліванні ў трубы не вады, а незамярзальнай вадкасці - антыфрызу).
2. Трубаправоды, па якіх працякае цепланосбіт, павінны быць дыяметрам не больш за 10-15 мм, інакш вы сутыкнецеся з вялікімі цепластратамі.

Плюсы і мінусы каміннага ацяплення

Да станоўчым бакам выкарыстання камінаў у якасці асноўнай крыніцы цяпла можна аднесці:

• шпаркасць абагрэву памяшканняў дома (гэта займае нашмат менш часу, чым пры выкарыстанні традыцыйнага катла з вадкім цепланосбітам);
• поўную энерганезалежнасць (за выключэннем сістэм з прымусовай цыркуляцыяй паветра і вадкага цепланосбіта - у гэтым выпадку помпам будзе трэба электрычнасць);
• адсутнасць неабходнасці вылучэння асобнага памяшкання для мантажу катла;

• даступную кошт абсталяванне;
• эстэтычныя якасці - камін не толькі грэе, але і эфектна ўпрыгожвае памяшканне;
• магчымасць не толькі абаграваць домабудаванне, але і мець гарачую ваду, а таксама рыхтаваць ежу на спецыяльна ўсталяванай пліце.

Да недахопаў можна аднесці неабходнасць захоўваць вялікі запас дроў, а таксама складанасць ачысткі камеры згарання ад попелу.

Асаблівасці канструявання камінаў

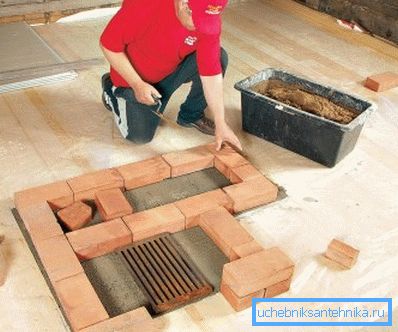

Незалежна ад таго, конструируете Ці вы камін самастойна альбо даручылі гэтую адказную працу прафесіяналу, неабходна прасачыць, каб пры яго ўзвядзенні выконваліся такія правілы:

1. Камін павінен быць змантаваны на трывалым падмурку, выкананым з маналітнага армаванага бетону, цэглы або шлакаблокаў.

1. Ўстаноўка контуру для прагрэву паветра або вады вырабляецца пасля таго, як трывала замацавана топачная камера.
2. Паветраводы для ацяплення памяшканняў неабходна размясціць па ўсіх пакоях (нават на мансардзе ці гарышчы). Каб трубы выглядалі больш эстэтычна, іх можна замаскіраваць гіпса-кардонныя лістамі. Пры гэтым не забудзьцеся прыняць меры па цеплаізаляцыі і абароне ад пажару.

1. Галоўны вузел паветранай сістэмы з прымусовай цыркуляцыяй пажадана размясціць у падсобным памяшканні, так як шум ад працуючых вентылятараў можа дастаўляць нязручнасці і прычыняць дыскамфорт.

Меры бяспекі пры эксплуатацыі камінаў

Каб пазбегнуць траўмаў, апёкаў і ўзнікнення пажараў, пры выкарыстанні камінных ацяпляльнікаў варта прытрымлівацца такіх правіл:

• нельга рыхтаваць ежу непасрэдна ў топцы або якім-небудзь іншым чынам выкарыстаць яе не па прамым прызначэнні;
• нельга заліваць падпаленае паліва вадой, так як гэта можа прывесці да з'яўлення расколін у топачных камеры;
• нельга размяшчаць на паверхнях каміна староннія рэчы, асабліва тыя, што могуць загарэцца пад дзеяннем высокай тэмпературы;
• нельга чысціць топачную камеру і зольніка ад рэшткаў несгоревшего паліва да поўнага астывання агрэгата;
• нельга эксплуатаваць камін пры выяўленні няспраўнасцяў топачных камеры;
• нельга пакідаць поруч працуе або гарачага каміна малалетніх дзяцей без нагляду дарослых.

выснову

Каміны - адзін з самых старажытных спосабаў абагравання хаты. Аднак, выкарыстоўваючы дадатковае абсталяванне, ўбудавальнае ў іх, можна забяспечыць камфорт і цяпло ва ўсім доме.

Галоўнае, правільна выканаць усе інжынерныя разлікі і будаўнічыя работы. Больш падрабязна пра гэта вы можаце даведацца з відэа, размешчанага ніжэй. А калі ўзнікнуць пытанні - задавайце іх у каментарах, мы з задавальненнем дапаможам справіцца з праблемай.
