Ацяпляльныя сістэмы для дома: як атрымаць цёплае і

Адным з пераваг ўласнага жылля з'яўляецца поўная свабода выбару плана пабудовы, плошчы, колькасці паверхаў і, што самае галоўнае, тыпу выкарыстоўваюцца інжынерных камунікацый. Сярод апошніх найбольш важная сістэма ацяплення дома, ад разнавіднасці якой залежыць цяпло і камфорт на працягу доўгай і марознай айчыннай зімы.

І хатнім майстрам, якія хочуць будаваць жыллё сваімі рукамі, і людзям, якія аддаюць перавагу наймаць вопытных работнікаў, спатрэбіцца інструкцыя па выбары за кліматычную сеткі, прадстаўленая ніжэй.

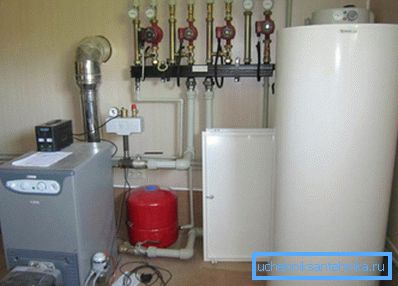

Ацяпленне - адна з найважнейшых інжынерных сетак дома

Разнавіднасці сетак абагрэву

Адразу варта адзначыць, што ў гэтым матэрыяле будуць разгледжаны выключна спосабы абагрэву прыватных домабудавання, незалежна ад плошчы і паверхавасці. Пры іх канструяванні выкарыстоўваецца спецыяльнае абсталяванне, прызначанае для індывідуальнага выкарыстання.

Што ж тычыцца гарадскіх кватэр, то там ацяпленне ўладкоўваецца зусім па іншым прынцыпе. Напрыклад, сістэма ацяплення 5-павярховага дома складаецца з элеваторный вузла, стояков і радыятараў, у якія цепланосбіт падаецца цэнтралізавана. Таму шматлікія элементы, неабходныя для прыватнага катэджа, у гарадской кватэры папросту не спатрэбяцца.

У шматпавярховых дамах цепланосбіт падаецца цэнтралізавана з кацельні

Такім чынам, разгледзім найбольш папулярныя сістэмы хатняга ацяплення.

вадзяны апал

З дапамогай такіх кліматычных сетак, абсталяваных награвальным катлом і радыятарамі, ацяпляецца большасць дамоў - як прыватных, так і шматкватэрных. Вадзяная сістэма ацяплення ў доме названа так таму, што для перадачы цеплавой энергіі ў ёй выкарыстоўваецца вадкі цепланосбіт - вада або спецыяльны антыфрыз.

Асноўнымі элементамі апісванай інжынернай сеткі з'яўляюцца:

  1. кацёл. У ім цеплавая энергія, якая выпрацоўваецца ад спальвання пэўнага віду паліва (газ, салярка, дровы і гэтак далей), перадаецца вадзе, якая размяркоўвае яе па ўсіх пакоях дома.

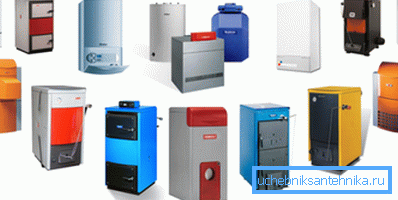

Кацёл - неад'емная частка вадзяной сістэмы ацяплення
  1. радыятары. Гэта адмысловыя элементы, якія вырабляюцца з розных матэрыялаў з высокім каэфіцыентам цеплаправоднасці (чыгун, сталь, алюміній), у якіх адбываецца другасны цеплаабмен - вада, летняя катлом ацяплення, аддае энергію паветры пакоя.

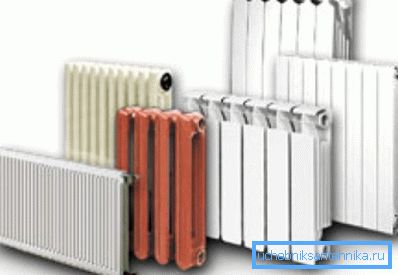

На фота - радыятары вадзянога ацяплення
  1. дадатковыя элементы. У гэтую катэгорыю ўключаецца пашыральны бак, цыркуляцыйны помпа, паветраныя клапаны, запорная арматура і іншая, здавалася б, дробязь, без якой інжынерная сетку функцыянаваць не можа.

Адрозніваюць дзве асноўныя разнавіднасці вадзяных сетак абагрэву:

  • прымусовае - ператок вадкасці арганізоўваецца з дапамогай спецыяльнага цыркуляцыйнага помпы,
  • гравітацыйная - тут вада або антыфрыз цячэ па трубах і батарэям ацяплення натуральным спосабам, за кошт рознасці тэмпературы і шчыльнасці вадкасці.

Звярніце ўвагу! Перавага апісванай кліматычную сеткі ў тым, што яна дае магчымасць дакладна рэгуляваць мікраклімат ва ўсіх памяшканнях. Найбольш эканомная і эфектыўная сістэма ацяплення Разумны дом. З яе дапамогай вы не толькі даможацеся максімальнага камфорту, але і будзеце больш эканомна расходаваць энерганосьбіты, кошт якіх досыць высокая.

Абаграванне з прымусовай цыркуляцыяй цепланосбіта

У гэтым выпадку часткай ацяпляльнай сістэмы з'яўляецца цыркуляцыйны помпа, які усталёўваецца на трубе, якая падводзіць астылую ваду да катла. Выкарыстанне гэтага электраабсталявання дазваляе арганізаваць больш хуткі ператок вадкасці па радыятарам ацяплення, што станоўча адбіваецца на эфектыўнасці.

Мінус падобнага рашэння - неабходнасць куплі помпы, а таксама залежнасць ад падачы энергіі. Калі электрычнасць па якіх-небудзь прычынах адключаць, вы застанецеся не толькі без святла, але і без цяпла.

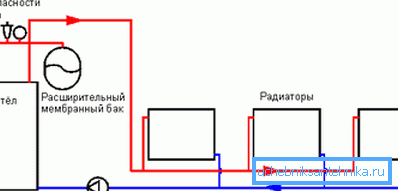

Схема ацяплення з прымусовай цыркуляцыяй цепланосбіта

Каб пазбегнуць падобнай непрыемнасці, рэкамендуецца наступнае:

  • ўсталяваць у кацельні крыніца бесперабойнага харчавання альбо дызель-генератар, які забяспечыць працу сістэмы ацяплення ў выпадку абрыву лініі электраперадач;
  • змантаваць вакол помпы абводнай ўчастак труб - байпас - праз які і будзе працякаць вада пры прыпынку электрычнага абсталявання.

Звярніце ўвагу! У апошнім выпадку ўсе трубаправоды трэба пракладваць па правілах гравітацыйнай сістэмы - з ухілам у бок катла. Толькі ў гэтым выпадку вадкасць пацячэ ў патрэбным кірунку.

Абаграванне з натуральнай цыркуляцыяй цепланосбіта

Гэтая кліматычная сістэма функцыянуе выкарыстоўваючы непахісныя і добра ўсім вядомыя законы фізікі.

Схема працы наступная:

  • вадкасць, награваючыся, становіцца менш шчыльнай і, адпаведна, памяншаецца яе вага;
  • больш цяжкія і халодныя вадзяныя масы, якія паступаюць з радыятараў ацяплення, выцясняюць гарачую ваду ў самую верхнюю кропку сістэмы;
  • адтуль па загадзя пракладзеным трубаправодах цепланосбіт размяркоўваецца па ўсіх радыятарам ацяплення.

Выкарыстанне гравітацыйнай сістэмы ацяплення дома дазваляе значна скараціць выдаткі на яе канструяванне і эксплуатацыю. Вам не спатрэбіцца дарагое электрычнае абсталяванне, а працаваць абаграванне будзе заўсёды (калі, вядома, для функцыянавання самага катла не патрабуецца электрычнасць).

Гравітацыйная сістэма ацяплення

Недахоп разгляданага рашэння - малая эфектыўнасць. Калі пляц жылля перавышае 200 кв. метраў, выкарыстоўваць апісаную вышэй тэхналогію немагчыма. Па гэтай прычыне, напрыклад, сістэма ацяплення трохпавярховага дома можа быць сканструяваная толькі з выкарыстаннем помпаў.

паветраны апал

Абаграванне жылля з дапамогай паветра зараз яшчэ не вельмі распаўсюджаны, але набірае ўсё большую папулярнасць. Сутнасць у тым, што для павышэння тэмпературы паветра ў пакоях выкарыстоўваецца цёплае паветра, разаграваць асобнымі каларыферамі або які падаецца з дапамогай загадзя пракладзеных вентыляцыйных каналаў.

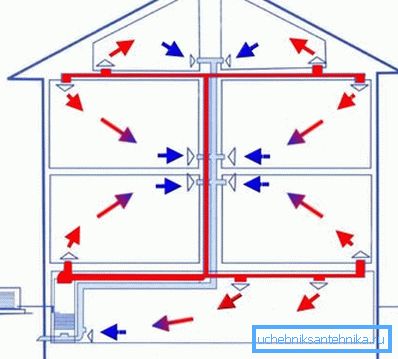

Прынцып працы паветранага ацяплення

Плюсы такога рашэння ў наяўнасці:

  • малая інэрцыйнасць сістэмы - ужо праз некалькі хвілін пасля ўключэння агрэгатаў у пакоях прыкметна пацяплее;
  • магчымасць дакладна рэгуляваць мікраклімат у пакоях - павялічваючы або памяншаючы магутнасць паветранага патоку можна ўсталяваць у памяшканнях максімальна камфортны мікраклімат;
  • адсутнасць вадкага цепланосбіта - калі адбудзецца аварыя нагревателя альбо вы проста па якіх-небудзь прычынах выключыце ацяпленне, зліваць ваду з труб, як у вадзяной сістэме апалу, не трэба.

Мінус - складанасць мантажу. Праектаваць ўстаноўку такой сістэмы трэба яшчэ на стадыі распрацоўкі праекта, паколькі пасля пабудовы дома пракласці вентыляцыйныя каналы ў пакоях будзе вельмі праблематычна.

Яшчэ адзін важны момант. Паветраныя патокі, якія праходзяць па пакоях, зніжаюць узровень вільготнасці і падымаюць вялікая колькасць пылу. Таму, каб адчуваць сябе максімальна камфортна, трэба прадугледзець ўстаноўку дадатковых фільтраў і ўвільгатняльнікоў паветра.

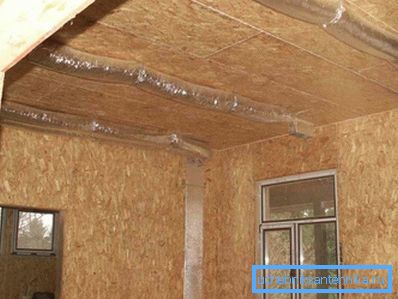

Паветраны апал можа быць сканструявана толькі на стадыі пабудовы дома

Як і ў выпадку з вадзяной кліматычнай сістэмай, існуе некалькі спосабаў арганізацыі абагрэву дому з дапамогай цёплага паветра. Спынімся на кожным з іх больш падрабязна.

мясцовыя цяплавы вентылятар

Такую схему нельга назваць паўнавартасным ацяпленнем. Яна часцей ужываецца як дадатковы або рэзервовы спосаб абагравання памяшканняў. У гэтым выпадку ў кожным пакоі ўсталёўваюцца спецыяльныя вентылятары, якія прапускаюць праз сябе паветраны паток, адначасова награваючы яго.

Недахопы мясцовай схемы ацяплення наяўнасці:

  • немагчымасць цэнтралізавана рэгуляваць тэмпературу ў памяшканнях;
  • моцнае зніжэнне вільготнасці ў пакоях дома;
  • шум падчас працы цеплавых вентылятараў.

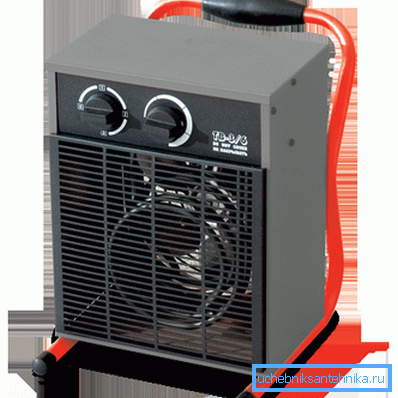

Цеплавой вентылятар - адзін з элементаў паветранага ацяплення дома

Акрамя таго, адкрытыя дзверы і вокны стануць крыніцай вялікіх цепластрат, што моцна адбіваецца на эфектыўнасці абранага спосабу ацяплення.

Цэнтралізаваны нагрэў і падача паветра

Падагрэў ажыццяўляецца цэнтралізавана, а затым па пракладзеных у сценах, столі і паў каналах паветра падаецца ў памяшканні. Там гарачыя паветраныя масы выцясняюць халодныя, якія па іншых трубах вяртаюцца назад да награвальнік. Такім чынам арганізуецца пастаянная цыркуляцыя.

Існуюць і адкрытыя сістэмы, калі паветра для нагрэву бярэцца з вуліцы. Тут таксама ёсць варыянты. Напрыклад, досыць эфектыўныя схемы паветранага ацяплення з Рекуператор цяпла. У гэтым выпадку тэмпература паветра, якi атрымлiваецца з вуліцы, часткова павялічваецца з дапамогай цяпла, які выходзіць з памяшканняў.

Вынік - вялікая эфектыўнасць і эканамічнасць.

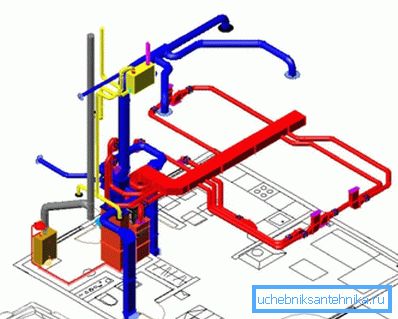

Схема ўладкавання паветранага ацяплення з цэнтралізаваным падагрэвам паветра

электрычны апал

У якасці крыніц цеплавой энергіі прымяняюцца вадкасныя награвальны, інфрачырвоныя выпраменьвальнікі або канвектары. Яны ўсталёўваюцца ў любым зручным месцы пакоя і падключаюцца да электрычных разетак. Рэгулююцца з дапамогай спецыяльных панэляў кіравання, устаноўленых на кожным асобным прыладзе.

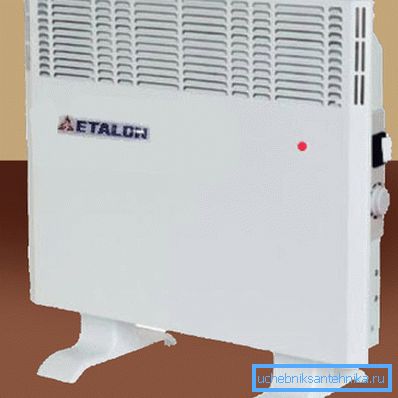

Электроконвекторов эфектыўна награвае паветра, але марнуе вялікая колькасць электрычнасці

Перавагі падобнай сістэмы заключаюцца ў наступным:

  1. Мантуецца максімальна хутка. Вам не трэба ўсталёўваць кацёл або паветраны награвальнік, пракладваць трубы або вентыляцыйныя каналы, наважваць батарэі і гэтак далей. Дастаткова проста паставіць канвектар і падключыць яго.
  2. Маюць малую цеплавую інэрцыйнасць. Награваюць пакоя за мінімальны прамежак часу з моманту ўключэння.
  3. Адрозніваюцца высокай мабільнасцю. Пры неабходнасці вы лёгка можаце перанесці канвектар або награвальнік ў іншае памяшканне або дом.

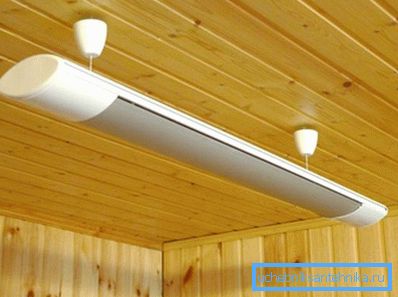

Інфрачырвоныя выпраменьвальнікі таксама могуць хутка і якасна ацяпляць дом

Аднак шырокаму распаўсюджванню падобнага спосабу абагравання перашкаджае некалькі недахопаў:

  • высокі кошт энерганосьбіта - электрычнасць з'яўляецца адным з самых дарагіх відаў паліва ў нашай краіне;
  • неабходнасць ва ўладкаванні магутнай электрасеткі - праводка ў дамах, асабліва старых, можа не вытрымаць і расплавіцца, што выкліча кароткае замыканне, а, магчыма, і ўзгаранне.

падагрэў падлог

Гэтая сістэма з'яўляецца часткай вадзянога альбо электрычнага ацяплення, аднак выдзелена ў асобны раздзел з прычыны вялікіх адрозненняў у працэдуры мантажу, парадку функцыянавання і эфектыўнасці.

Сутнасць складаецца ў тым, што пад чыставую падлогавым пакрыццём пракладваюцца трубы, па якіх цыркулюе гарачая вада, альбо насцілаюцца спецыяльныя плёнкі, якія працуюць ад электрычнасці.

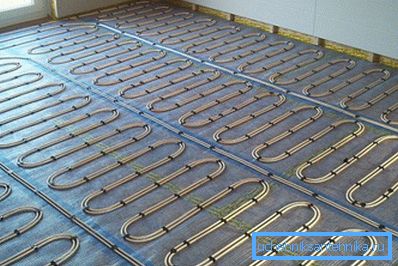

Мантаж вадзянога цёплага падлогі вельмі складзены і дарагія

Грэе паверхняй у гэтым выпадку выступае ўся падлога, што дазваляе пазбавіцца ад радыятараў ацяплення, мантаваных пад вокнамі, і вентыляцыйных рашотак, якія не ўпісваюцца ў інтэр'ер памяшканняў.

Перавагі ацяплення памяшканняў з дапамогай цёплых падлог:

  • высокая эфектыўнасць і эканамічнасць - улічваючы, што халоднае паветра заўсёды запасіцца ў ніжняй частцы пакоя, размяшчэнне тут награвальнай паверхні дае магчымасць выкарыстоўваць меншая колькасць паліва для дасягнення камфортнай тэмпературы;
  • вялікая цеплавая інэрцыйнасць - пры якіх-небудзь аварыях сеткі ацяплення нагрэтая паверхня падлогі будзе працягваць аддаваць назапашаную цеплавую энергію паветры ў пакоях, не даўшы вам змерзнуць;
  • эстэтычнасць - як ужо гаварылася, выкарыстанне схаваных пад падлогай труб або электранагравальнікаў дазваляе адмовіцца ад бачных воку цеплаабменных агрэгатаў, што спрыяльна ўплывае на дызайн пакояў.

Як і ў пералічаных вышэй сістэмах, не абыходзіцца без недахопаў. У прыватнасці, мантаж падобнай сістэмы досыць дарагія і працаёмкі, а рамонт у выпадку паломкі дастаўляе яшчэ больш галаўнога болю.

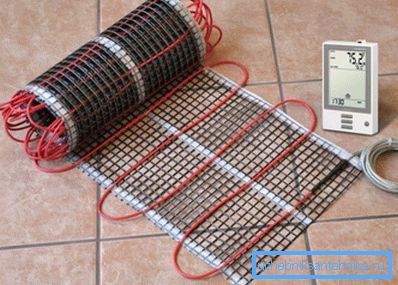

Цёплая падлога можа працаваць і на электрычнасці

выснову

Выбар сістэмы ацяплення для хаты - вельмі важны этап пры праектаванні жылля. Пасля, пасля заканчэння работ, вы ўжо не зможаце змяніць прынятае раней рашэнне без капітальнай перабудовы. Тое ж самае ставіцца і да іншых важным інжынерных сетках: вадаправода, каналізацыі, вентыляцыі і электрычнасці. Пра тое, як зрабіць уласны катэдж максімальна зручным і камфортным, глядзіце ў відэа ў гэтым артыкуле.
