Батарэі ацяплення: дапамога ў выбары, праблемы і рашэнні

Які можа быць батарэя ацяплення? Якія матэрыялы выкарыстоўваюцца для вырабу ацяпляльных прыбораў? Што рабіць, калі ацяпляльная батарэя пацякла паміж секцый або на падводцы? У нашым матэрыяле мы паспрабуем знайсці адказы на гэтыя і многія іншыя пытанні.

Вітрына крамы ацяпляльнага абсталявання.

класіфікацыя

Давайце высвятлім, па якіх прыкметах могуць класіфікавацца сучасныя ацяпляльныя батарэі.

матэрыял

Для вытворчасці ацяпляльных прыбораў могуць выкарыстоўвацца:

  • чыгун. Характэрныя асаблівасці чыгунных секцыйных радыятараў ацяплення - вялікі ўнутраны аб'ём секцыі і значная маса. Далікатнасць чыгуну абмяжоўвае максімальную працоўны ціск у сістэме ацяплення значэннем у 9-12 атмасфер.

Зрэшты: у штатным рэжыме працы цэнтральнага ацяплення ціск у контуры не перавышае 4 - 4,5 атмасфер. Для прыватнага дома з аўтаномным контурам характэрныя яшчэ больш сціплыя значэння - 1,5 - 2 кгс / см2.

  • сталь. Яе галоўная добрая якасць - механічная трываласць, якая дазваляе не баяцца перавышэння разліковых значэнняў ціску. Галоўны недахоп - нестойкость да карозіі; скід сістэмы ацяплення на лета істотна скарачае рэсурс ацяпляльных прыбораў.
  • алюміній. Найвышэйшая цеплаправоднасць металу суседнічае з абмежаванай механічнай трываласцю. Акрамя таго, алюміній ўтварае гальванічную пару з меддзю; калі выкарыстоўваюцца алюмініевыя батарэі - ацяпленне не варта разводзіць меднымі трубкамі.

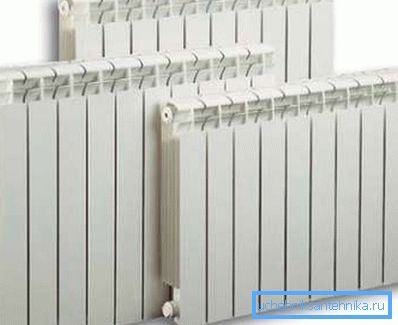

На фота - алюмініевыя ацяпляльныя прыборы ад італьянскай кампаніі Нова Фларыда.

Нароўні з канструкцыямі з аднаго металу ў продажы можна сустрэць біметалічныя вырабы.

Распаўсюджаны два выгляду біметалічных ацяпляльных прыбораў:

  1. Секцыйныя або суцэльныя радыятары са сталёвым стрыжнем ў алюмініевай абалонцы. Сталь забяспечвае найвышэйшую ўстойлівасць да ўнутранага ціску (у тым ліку да гідраўдар), а алюміній з яго высокай цеплаправоднасцю дазваляў забясьпечыць ацяпляльны прыбор оребреніем з вялікай плошчай паверхні. Адзін з рэкардсменаў па рабочых характарыстыках - радыятар Маналіт ад расейскай кампаніі Рифар - разлічаны на працоўны ціск у 100 атмасфер.
  2. Высокай цеплааддачай пры кампактных памерах валодаюць медна-алюмініевыя канвектару. Медзь яшчэ больш теплопроводна, чым алюміній; канвектар ўяўляе сабой медныя трубкі з цепланосбітам, на якія напрессовать алюмініевыя рэбры.

Нарэшце, варта згадаць параўнальна рэдкую экзотику.Пластиковые радыятары грувасткія, далікатныя і здольныя выконваць свае функцыі пры тэмпературах не вышэй за +80 С. Працоўны ціск можа дасягаць толькі 2 кгс / см2; пры гэтым кошт такіх вырабаў некалькі вышэй, чым у алюмініевых секцыйных батарэй.

У якасці асноўнага годнасці вытворцы і прадаўцы згадваюць невялікая вага ацяпляльнага прыбора (што, увогуле-то, мае хоць нейкае значэнне толькі на стадыі транспартавання і мантажу).

Так званыя керамічныя батарэі і зусім не маюць дачынення да вадзяніку ацяплення. Гэта электрычныя награвальныя прыборы, якія выграваюць памяшканне не за кошт канвекцыі, а за кошт перадачы цяпла інфрачырвоным выпраменьваннем.

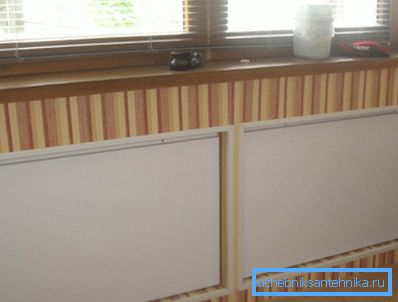

Керамічныя ВК-панэлі.

тып

Якія бываюць ацяпляльныя прыборы па канструктыўнага выканання?

  • Секцыйныя ацяпляльныя радыятары - батарэі, якія выкарыстоўваліся ва ўсіх дамах савецкай пабудовы, і іх больш сучасныя алюмініевыя і біметалічныя аналагі. Яны зручныя тым, што дазваляюць далучэннем дадатковых секцый гнутка вар'іраваць цеплавую магутнасць. Затое пракладкі паміж секцыямі нярэдка становяцца прычынай цечы.
  • Канвектару. У сутнасці, яны ўяўляюць сабой проста некалькі віткоў трубы з напрессовать на яе папярочнымі рэбрамі, якія павялічваюць цеплааддачу. На канвектару часта ўсталёўваюцца дэкаратыўныя кажухі і рухомыя экраны, якія дазваляюць абмяжоўваць цеплааддачу.
  • Пласціністыя (плоскія) радыятары - гэта дзве стальныя фігурныя пласціны, звараныя па контуры. Па хадах паміж імі і рухаецца цепланосбіт. Яны займаюць мінімум месца ў памяшканні; аднак нізкая трываласць на парыў і сціплы тэрмін службы (для айчынных пласцін - усяго 7 гадоў) робяць пласціністы радыятар сумніўным набыццём.
  • Рэгістры (трубчастыя батарэі) - гэта самаробныя або фабрычнага вырабу ацяпляльныя прыборы, якія ўяўляюць сабой шэраг гарызантальных ці вертыкальных сталёвых труб, злучаных перамычкамі меншага дыяметра.

Ўмераная плошчу паверхні і невысокі цеплаправоднасць сталі прымушаюць рабіць рэгістры даволі габарытнымі; звычайна яны выкарыстоўваюцца для абагрэву гаражоў, майстэрняў і прамысловых памяшканняў.

Ацяпляльны рэгістр.

памеры

Найбольш распаўсюджаныя батарэі для ацяплення, якія маюць межосевое адлегласць па падводку, роўнае 500 міліметраў.

Аднак імі асартымент сучаснага рынку не абмяжоўваецца.

  • Нізкія (да 400 мм) ацяпляльныя прыборы выкарыстоўваюцца з панарамнымі вокнамі і нізкімі падваконнікамі.
  • Значныя (800 - 2400 мм) вертыкальныя памеры батарэй ацяплення патрэбныя там, дзе неабходная вялікая цеплавая магутнасць пры дэфіцыце месцы.

спосаб устаноўкі

Большая частка радыятараў прызначана для насценнага мантажу. Кранштэйны мацуецца да сцяны дзюбелямі, з дапамогай мантажнага пісталета, або шрубамі; на адзін радыятар патрабуецца ад 3 да 7 кранштэйнаў ў залежнасці ад масы і колькасці секцый.

Падлогавыя ацяпляльныя прыборы, як і вынікае з назвы, ўсталёўваюцца на гарызантальную паверхню на ножкі. Яны запатрабаваныя ў тых выпадках, калі сцены валодаюць невысокай апорнай здольнасцю (газабетон, ракушка, сіп-панэлі і гэтак далей).

Падлогавы ацяпляльны прыбор.

вытворцы

Як і ў цэлым на рынку ацяпляльнага абсталявання, сярод вытворцаў ацяпляльных прыбораў найбольш высока каціруюцца нямецкія і італьянскія брэнды.

У некаторых выпадках іх перавагу апраўдана: скажам, панэльныя сталёвыя радыятары Кермена сапраўды трывалей і даўгавечней, чым вузкія сталёвыя пласціністыя вырабы айчыннай вытворчасці. Аднак з біметалічныя і алюмініевымі прыборамі карціна іншая.

Давайце параўнаем асноўныя характарыстыкі двух ацяпляльных прыбораў: ужо згаданага намі айчыннага Рифар Маналіт і італьянскага Global Style Plus 500.

параметр Рифар Глобал
Працоўны ціск, кгс / см2 35 100
Працоўная тэмпература, З 135 110
Цеплавой паток на 1 секцыю, ват 196 185
Кошт секцыі, рублі 800 1050

Удакладнім: у выпадку маналітнага радыятара ад Рифар дзяленне на секцыі, зразумела, ўмоўнае.

Зрабіць высновы з прыведзеных лічбаў няцяжка. Айчынны прадукт па ўсіх паказчыках пераўзыходзіць імпартны аналаг; пры гэтым ён яшчэ і на 25% танней. Відавочна, пры выбары ацяпляльнага прыбора лепш глядзець няма на брэнд, а на характарыстыкі.

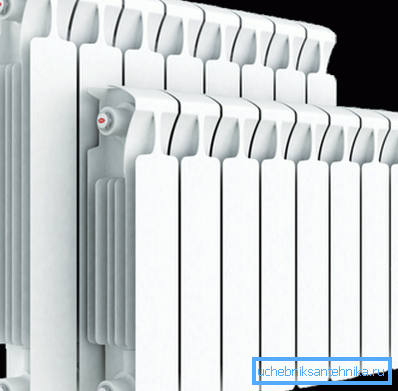

біметалічны радыятар

Разлік

дом

Колькі трэба батарэй для ацяплення дома вядомых памераў?

Інструкцыя па разліку агульнай цеплавой магутнасці для памяшкання зводзіцца да наступнай формуле: Q = V * Dt * k / 860. У гэтай формуле V - вонкавы (па габарыту) аб'ём дома, Dt - разліковая розніца тэмператур з вуліцай, а k - каэфіцыент ўцяплення.

Як разлічваецца параметр Dt і адкуль браць k?

У першым выпадку бярэцца розніца паміж нарматыўным значэннем ўнутранай тэмпературы (+18 - +22 С) і сярэдняй тэмпературай найбольш халодных пяці дзён у ацяпляльны сезон. Скажам, пры сярэднім мінімуме ў -22 і падтрымліваецца ў доме тэмпературы ў +20 З Dt = 20 - -22 = 42 С.

У другім каэфіцыент выводзіцца лінейнай інтэрпаляцыяй з наступнай табліцы:

уцяпленне каэфіцыент
Плястыкавыя футра, патройныя шклопакеты 0,6-0,9
Цагліна 40 см, двайныя шклопакеты 1 - 1,9
Цагліна 25 см, драўляныя вокны 2 - 2,9
Цагліна 12 см, шкленне ў адну нітку 3 - 4

Скажам, для якасна ўцепленым дома (k = 0,8) аб'ёмам 300 м3 і сярэдняга мінімуму студзеньскай тэмпературы ў -32 З патрэба ў цеплавой магутнасці ў кілаватах складзе 300 * (20 - -32) * 0,8 / 860 = 14,5 кВт.

Кватэра

У выпадку кватэры пры стандартнай вышыні столяў (2,5 - 3 метра) прасцей прытрымлівацца закладзенай у БНіП паўвекавой даўнасці нормы: адзін кілават цяпла адпавядае плошчы ў 10 м2. Калі кватэра мае плошчу 50 м2 - для яе абагравання трэба 5 кілават. Аналагічна ацэньваецца патрэба ў цяпле для асобнага пакоя.

ацяпляльныя прыборы

Падбор колькасці секцый пры вядомай патрэбнасці ў цяпле зводзіцца да вырашэння найпростага ўраўненні: скажам, 2 кілавата цяпла могуць забяспечыць 10 секцый з цеплавым струменем 200 ват.

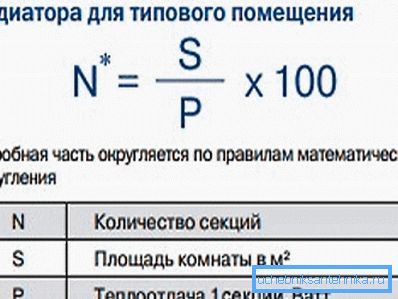

Схема разліку.

Адкуль узяць дадзеныя аб цеплавым струмені секцыі? У агульным выпадку - з тэхнічнай дакументацыі на сайце вытворцы.

Калі гэта чаму-то немагчыма, можна арыентавацца на наступныя значэнні:

  • Чыгунная секцыя аддае 140 - 160 ват;
  • Біметалічныя - 180 ват;
  • Алюмініевая - 200 ват.

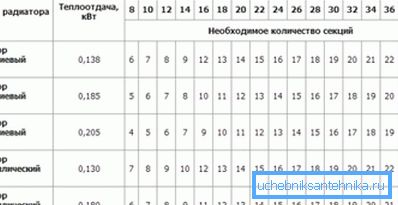

Значэння цеплавой магутнасці для некаторых прыбораў.

тэхнічныя пытанні

Пры мантажы, абслугоўванні і рамонце сістэм ацяплення сваімі рукамі ў пачаткоўца можа ўзнікнуць шэраг праблем, з рашэннем якіх мы паспрабуем дапамагчы.

мантаж

Якія трубы лепш выкарыстоўваць для падлучэння батарэй? У сістэме ЦО - чорную сталь на зварцы, ацынкоўку на разьбой або гафрыраваную нержавейку на фітынгі. У аўтаномнай сістэме паслядоўнае падлучэнне ацяпляльных прыбораў лепш выканаць армаваным алюмініевай фальгой полипропиленом; коллекторная разводка ў падлозе часцей робіцца пашытыя поліэтыленам.

Як падлучыць секцыйны радыятар да падводцы? Пры невялікай колькасці секцый (да сямі) выкарыстоўваецца бакавое аднабаковы падлучэнне. Пры большай колькасці секцый лепш падключаць батарэю дыяганальнае або знізу ўніз.

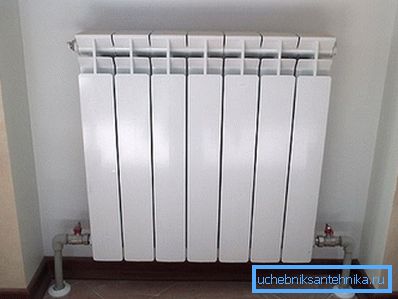

Падключэнне знізу ўніз.

Ці можна ўсталяваць батарэю на балконе або лоджыі? Як і любое змяненне інжынерных камунікацый, гэта патрабуе ўзгаднення з работнікаў ЖКГ і цепласетак. У агульным выпадку - нельга: дадатковы прыбор паменшыць цеплааддачу батарэй суседзяў.

рамонт

Як зняць ўсталяваную на кранштэйны старую чыгунную батарэю?

  1. Скідаецца стояк.
  2. На падводцы паслядоўна адкручваюцца контргайкі і радыятарнага коркі. Пры супраціве падводка папярэдне выграваецца фенам, паяльной лямпай або гарэлкай.
  3. Кантавым ключом адкручваюцца ўтрымлівальныя радыятар гайкі.

Як разабраць секцыйны радыятар?

  1. На радыятары адмераецца адлегласць ад коркі да адпаведнага ніпель.
  2. Радыятарны ключ ўстаўляецца ў батарэю на гэтую глыбіню і круціцца з дапамогай рычага, а пасля таго, як разьбы крануцца - ўручную. Напрамак разьбы можна паглядзець на корку, праз якую ўстаўляецца ключ.

Важна: парныя ніпель адкручваюцца па адным - два абароту за раз. Перакос прывядзе да разрыву ніпель.

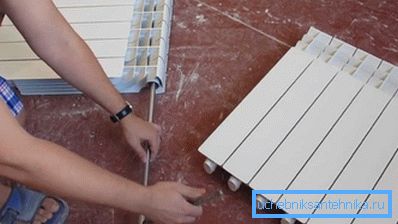

Разборка секцыйнага радыятара.

Чаму з'яўляецца цячы паміж секцый? Пракладкі паміж секцый з часам губляюць эластычнасць. Для ліквідацыі цечы досыць падцягнуць ніпель.

Чаму цячэ злучэнне батарэі з подводкой?

  1. Выгарэла подмотка на контргайке. Для ліквідацыі контргайку трэба пераматаць пры скінутых стаяку.
  2. Згон проржавел па разьбе. Ўчастак падводкі мяняецца са зваркай або ручной нарэзкай разьбы.

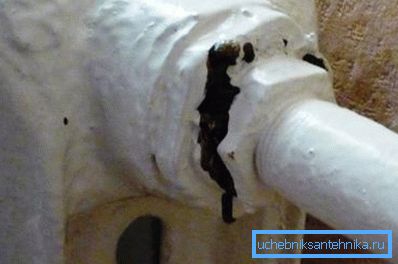

Цячы па контргайке.

Як пачысціць радыятар ад які забіў яго глею? Прамыванне патрабуе наяўнасці ў кантавой корку промывочной крана. Праз яго вада скідаецца ў каналізацыю да прагрэву крайніх секцый. Дарэчы, калі ў вас шумяць батарэі - з вялікай верагоднасцю хтосьці з суседзяў менавіта цяпер узнікла ў галаве іх прамываннем.

Якія краны ставіць на падводкі і батарэю?

  • На падачы ставіцца адсякае шаравыя вентыль.
  • На обратку мантуецца дросель (ручной рэгулятар праходнасці) або тэрмастат (термоголовка).
  • Пры ніжнім падключэнні і на верхніх паверхах ў дамах з ніжнім разліву ў верхнюю корак радыятара ставіцца воздушник (кран Маеўскага ці звычайны Водаразборная кран).

ўлік цяпла

Ці можна паставіць лічыльнік на батарэю ацяплення? Пры стоячной разводцы гэта проста не акупіцца: лічыльнікі на кожным ацяпляльным прыборы мала таго, што абыдуцца з устаноўкай ў 15000 рублёў за месца, яшчэ і могуць не быць прыняты прадстаўнікамі цепласетак. Стояк і падводка ж таксама ўносіць ўклад у абаграванне кватэры.

Прыбор уліку ёсць сэнс ставіць толькі пры гарызантальнай разводцы, калі ў кватэру заходзіць па адной трубе падачы і обратку ацяплення.

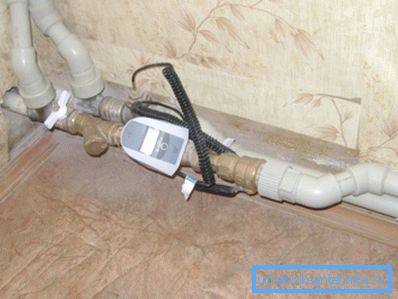

Теплосчетчик на ўводзе.

дэкор

Як схаваць ацяпляльныя прыборы, стаякі і падводкі? У ідэале лепш гэтага не рабіць наогул. Любы кажух на батарэю ацяплення паменшыць яе цеплааддачу. Кампрамісам могуць стаць франтальныя панэлі для батарэй ацяплення, не якія перашкаджаюць руху канвекцыйных патокаў.

Нарэшце, калі вам усё-такі хочацца ўсталяваць поўнапамерны чахол на батарэю ацяплення, варта прытрымлівацца некалькіх простых правілаў.

  • Любыя накладкі і чахлы павінны прапускаць паветра.
  • Суцэльныя паліцы зверху недапушчальныя.
  • Увесь дэкор павінен лёгка дэмантавацца.

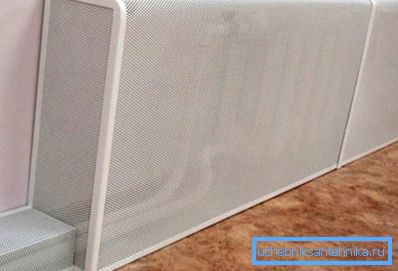

Гэты дэкаратыўны экран задавальняе ўсім умовам.

заключэнне

Спадзяемся, што наш агляд рынкавых прапаноў і прыведзеныя ў артыкуле рэкамендацыі апынуцца карыснымі чытачу. Прымацаванае відэа прапануе яго увазе дадатковую інфармацыю. Поспехаў!
