Бытавыя ацяпляльныя катлы: агляд і характарыстыкі

Для абагрэву асабнякоў на дадзены момант выкарыстоўваюць печы, каміны, воздухонагнетатели, а таксама газавыя, электрическиё, дызельныя і цвёрдапаліўныя побытавыя катлы, якія могуць быць розных мадыфікацый і працаваць па рознаму прынцыпе.

Ўстаноўка таго ці іншага ацяпляльнага прыбора залежыць ад тэхнічных умоў праекта будынка, а таксама ад магчымасці выкарыстання таго ці іншага віду энергарэсурсу, гэта значыць, ці ёсць у вас прыродны газ або электрыфікаваны Ці ваш дом.

Зрэшты, выбіраць вы будзеце самі, а вось мы вам раскажам, з якіх мадэляў вы зможаце зрабіць гэты выбар наогул, гэта значыць, растлумачым, як яны працуюць, і пакажам відэа ролік у гэтым артыкуле.

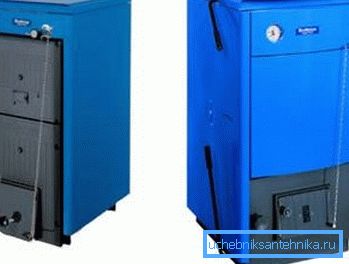

Катлы на цвёрдым паліве

традыцыйныя

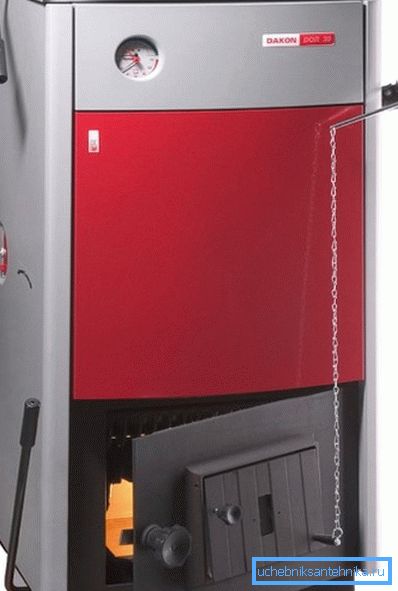

Давайце разгледзім, як працуюць бытавыя цвёрдапаліўныя катлы на прыкладзе DAKON DOR 12 - гэтая мадэль валодае поўнай аўтаноміяй (не залежыць ад электраэнергіі) і тут выкарыстоўваецца практычна любое цвёрдае паліва (драўніна і вугаль), але аптымальны матэрыял для гарэння - гэта вугаль. Рэгуляванне магутнасці вырабляецца пры дапамозе засланак (тэрмамеханічнай рэгулятар), якія павялічваюць або памяншаюць прыток паветра ў паліўную камеру і паддувала.

Цеплаабменнік у DAKON DOR 12 зроблены з особопрочного цеплатрывалых сталі, але ёсць таксама мадэлі, дзе цеплаабменнікі выкананы з чыгуну - дзякуючы тоўстым сценак павялічваецца тэрмін эксплуатацыі агрэгата. У дадзеным выпадку пры спальванні паліва забяспечваецца высокая эфектыўнасць згарання, гэта адбываецца дзякуючы асаблівай канструкцыі паліўнай камеры.

Тут выкарыстоўваецца першасны і другасны паветра, які рэгулюецца не толькі засаўкамі, але і сістэмай павароту і откидывания каласнікоў, а таксама рычаг ўстрэсвання, размешчаны збоку катла.

Гарачаўстойлівыя сегменты і шамотного дошкі ў камеры згарання з'яўляюцца каталізатарамі гарэння, а акрамя таго, павялічваюць тэрмін службы агрэгата (не так хутка перагараюць). На дзверцах зольніка змантаваны рэгулявальны дросель, які таксама з'яўляецца каталізатарам гарэння - ён рэгулюе прыток першаснага паветра. На бакавых панэлях, у іх сярэдняй часткі, знаходзяцца спецыяльныя адтуліны для падачы і рэгулявання другаснага паветра.

Заўвага. Рычаг ўстрэсвання, які маецца амаль ва ўсіх мадэляў, дазваляе абыйсціся без адчынення топкі з мэтай аддзялення попелу або дзындры ад палаючага паліва. Амаль ва ўсіх катлоў такога тыпу на пярэдняй знаходзіцца термоманометр. Загрузка паліва можа вырабляцца зверху, збоку ці аўтаматычна, праз загрузны кантэйнер, якім забяспечаны некаторыя катлы.

газогенераторные

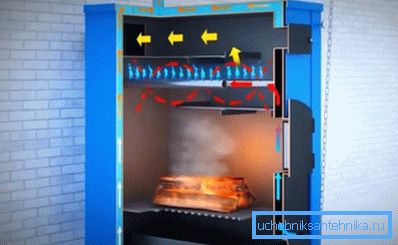

Зусім па-іншаму працуюць пиролизные або газогенераторные бытавыя катлы ацяплення на цвёрдым паліве, у іх у адрозненне ад традыцыйных агрэгатаў атрымліваецца мінімальны выкід прадуктаў згарання ў атмасферу, бо паліва згарае амаль цалкам.

Прынцып працы складаецца ў выдзяленні пиролизного газу пры тэмпературы ад 200? C і недахопе кіслароду, яго змешванні з гарачым другасным паветрам і канчатковага спальванні гэтага газу ў камеры дожига.

Калі казаць прасцей, то цвёрдае паліва закладваецца ў першасную паліўную камеру і пасля дастатковага разгорания доступ першаснага паветра, які праз паддувала пад каласнікамі падтрымлівае гарэнне, вельмі моцна скарачаецца - драўніна або вугаль папросту дымяць, што азначае інтэнсіўны працэс вылучэння пиролизного газу. Рэгуляванне вырабляецца пры дапамозе адмысловых засланак.

Які вылучаецца пиролизный газ (тэрмічны прадукт раскладання паліва) паступае ў камеру дожига, а падчас пераходу катла ў рэжым газогенерации ў камеру дожигания паступае таксама другаснае паветра, які па дарозе (праз топку) дасягае неабходнай тэмпературы і ўступае ў Тэрмахімічная рэакцыю з пиролизным газам.

Гэты разагрэты другаснае паветра паступае не адвольна, а праз спецыяльна скалиброванные адтуліны ў камеры догорания, што дазваляе рэгуляваць хуткасць працэсу і, такім чынам, магутнасць катла.

Заўвага. Пры спальванні цвёрдага паліва вышэйапісаным спосабам згарае не менш за 90% цвёрдага матэрыялу і прадуктаў термораспада, што кажа аб высокай экалагічнай чысціні газогенераторные катлоў. Каэфіцыент карыснага дзеяння такіх катлоў складае да 85%, а модуль рэгулявання магутнасці можа працаваць у дыяпазоне ад 60% да 65%.

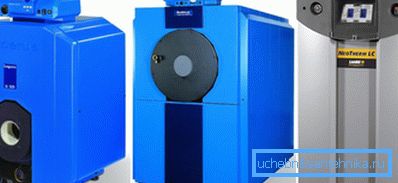

Дызельныя (Жідкотоплівные) катлы

Найбольш запатрабаваны від паліва для такіх катлоў, гэта салярый і інструкцыя настойвае на асобным захоўванні паліва, гэта значыць, не ў самой кацельні, а ў іншым памяшканні альбо ў нейкім кантэйнеры каб пазбегнуць узгарання.

Самі агрэгаты могуць быць зробленыя:

• альбо з сталі;
• небудзь з чыгуну.

Але для загарадных дамоў перавагу, як правіла, аддаюць другому варыянту - яго становішча пры эксплуатацыі найбольш надзейна. А вось сталёвыя мадэлі выкананы для падлогавага і для навяснога (насценнага) мантажу, хоць навясны варыянт зусім не з'яўляецца лідэрам продажаў, нягледзячы на ​​тое, што мае магутны пласт цеплаізаляцыі.

Бягучае профтехобслуживание агрэгатаў такога тыпу звычайна зводзіцца да тэхнічнага кантролю жідкотоплівные фарсункі і гарэлкі, а таксама рэгулярнай чыстцы коміна. Па спосабе вытворчасці цеплавой энергіі катлы на вадкім паліве падпадзяляюцца на традыцыйныя і кандэнсацыйныя, дзе другі варыянт больш прадуктыўны, бо дазваляе выкарыстоўваць максімальную колькасць энергіі самой ўстаноўкі.

Прынцып працы дызельнага агрэгата заключаецца ў разагрэве цеплаабменніка, які звычайна робяць з чыгуну радзей з цеплатрывалых сталі, што адбываецца пры дапамозе гарэлкі і вось тут асноўнае адрозненне - яны могуць побыт:

• одноступенчатую,
• двухступеністая,
• модуляционными.

Розніца ў прыступках, гэта шырокасць дыяпазону рэгулявання. Так, одноступенчатую гарэлкі не рэгулююцца наогул, гэта значыць, маюць пастаянную магутнасць нагрэву, двухступеністыя, адпаведна, маюць два ўзроўні, а вось модуляционными можна ўсталяваць любы прыдатны для таго ці іншага выпадку рэжым.

Дызельныя катлы для ацяплення дамоў сучаснага тыпу абсталёўваюцца электронным блокам кіравання, які аўтаматычна кантралюе сістэму і адключае яе ў выпадку непаладак у абсталяванні, падтрымлівае зададзеную вамі тэмпературу і мае некалькі прыступак абароны. Агрэгаты могуць быць одноконтурный - разлічанымі толькі на абаграванне будынка, двухконтурные - з дадатковай функцыяй праточнага ГВС і двухконтурные з бойлерам, дзе функцыя ГВС знаходзіцца ў пастаянным рэжыме.

Увага! Не спрабуйце шукаць у продажы атмасферную гарэлку для вадкага паліва - іх не існуе! Працэс спальвання паліва адбываецца толькі пасля яго распылення фарсункай.

электрычныя катлы

ТЭН

Тлумачэнні да фота:

1. ТЭНы размешчаны уверсе і ўнізе;
2. Вадкі цеплаабменнік;
3. Ізалявальны вадкасць пласт;
4. Пашыральны бак;
5. Ахоўны ОВ клапан;
6. Датчык ціску;
7. Гидрогруппа (трубы, краны і клапаны);
8. Паветраадвод цеплаабменніка: A - вяртанне з сістэмы, B - падача ў сістэму

Часцей за ўсё катлы, якія працуюць на ТЭНах, вырабляюць навяснога тыпу, для мантажу на сцяну і гэта цалкам апраўдана. Глыбіня прыбора звычайна не перавышае 25-30 гл, не кажучы ўжо пра цудоўным дызайне агрэгатаў, вельмі добра ўпісваецца ў любы інтэр'ер пакоя.

Вы можаце падабраць падыходны для вас мікраклімат памяшкання, задаўшы патрэбную тэмпературу, і гэтую функцыю забяспечвае пускавая терморегулирующая арматура, абсталяваная датчыкамі, якія адсочваюць тэмпературу ў пакоі і ў контуры ацяплення.

Сам трубчасты электранагравальнік робіцца з сталі, медзі або тытана і ў гэтай трубцы знаходзіцца спіраль, якую робяць з нихрома і на канцах впаивают кантактныя стрыжні. Спіраль у металічнай трубцы запрасоўваецца кварцавым пяском, а кантактныя стрыжні фіксуюцца парцалянавымі заглушкамі, так што ніхрана не мае кантакту з вонкавым асяроддзем.

Магутнасць катлоў, якія працуюць ад сеткі 220 / 380В, можа моцна адрознівацца адзін ад аднаго, але для бытавога выкарыстання, як правіла, выкарыстоўваюць аднафазныя (220В) агрэгаты, дзе на выхадзе можа быць ад 2 да 30 кВт.

Напрыклад, на верхнім фота вы бачыце нямецкую мадэль WAILLANT eloBLOCK, якая займае другое месца ў свеце па папулярнасці на рынку збыту. Магутнасць такога прыбора можа складаць парадку 6-28 кВт, так што вы заўсёды зможаце выбраць прыдатную мадэль для асабняка з любой плошчай ацяплянага памяшкання.

Мадэль WAILLANT eloBLOCK мае максімальны рэжым нагрэву вады да 85? C, што характэрна для пераважнай большасці ўсіх аналагічных катлоў, якія працуюць на ТЭНах. У дадзенай мадыфікацыі пашыральны бак мае ёмістасць 7л, а працоўны ціск можна вар'іраваць у межах 0,8-3,0 бара, хоць рэкамендуемы аптымальны дыяпазон складае 1-2 бара. Важыць такі прыбор ўсяго 34 кг, а яго габарыты (вышыня / шырыня / глыбіня) складаюць 740x410x330 мм.

электроды

У электродных катлах прынцып нагрэву цепланосбіта ў корані адрозніваецца ад усіх астатніх спосабаў, будзь-то газавыя, дызельныя або цвёрдапаліўныя агрэгаты - тут крыніцай нагрэву ацяпляльнага контуру з'яўляецца сама вадкасць. Прынцып функцыянавання тут вельмі просты - у ёмістасці знаходзяцца два палярных электрода, якія пастаянна кантактуюць з цепланосбітам.

Будзь гэта кацёл на 220В або на 380В, ён усё адно застаецца з частатой току 50Гц, такім чынам, палярнасць электродаў мяняецца 50 раз у секунду, што з такой жа частатой прымушае іёны рухацца ў прама супрацьлеглыя бакі. Ад такой хуткасці руху іёнаў вадкасць награваецца і паступае ў ацяпляльны контур ў гарачым стане, атрымліваецца нешта накшталт праточнага катла, толькі адсутнічае цеплаабменнік і гарэлка.

Выходзіць, што цепланосбіт замыкае электроды і калі раптам здарыцца ўцечка, то ланцуг разомкнётся, і сістэма адключыцца з-за адсутнасці замыкання ланцуга напружання.

Карыстаючыся гэтай табліцай, вы зможаце падабраць патрэбную мадыфікацыю катла

газ

Канвекцыйныя (традыцыйныя) катлы

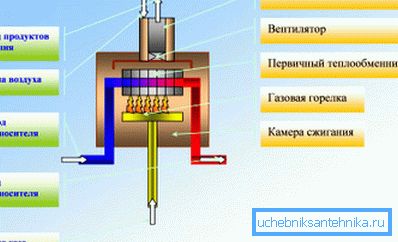

У Расійскай Федэрацыі часцей за ўсё выкарыстоўваюць традыцыйныя газавыя катлы, якія працуюць па прынцыпе канвекцыі - газавая гарэлка, якая знаходзіцца ў ацяпляльнай камеры, награвае цеплаабменнік і той па замкнёным коле аддае гарачую ваду ў сістэму.

Схема працы досыць простая, але пры гэтым цяпло, якое знаходзіцца ў камеры, не выдаткоўваецца на абаграванне, а адводзіцца ў выцяжную вентыляцыйную тубу ў якасці адходаў - прадуктаў згарання. У выніку іх ККД не перавышае 90%, хоць выходная магутнасць можа апынуцца рознай - ад 16 кВт, да 36 кВт і нават больш, але пры гэтым істотна павялічваецца расход газу.

Традыцыйныя газавыя агрэгаты могуць быць навяснымі ці падлогавымі, а таксама одноконтурный, якія выкарыстоўваюцца толькі для сістэмы ацяплення або двухконтурные, дзе другі контур прызначаны для сістэмы гарачага водазабеспячэння (ГВС). Усе гэтыя ўстаноўкі абсталяваны электроннымі датчыкамі, якія складаюць кіравальную арматуру, інтэграваным цыркуляцыйнай помпай і электронным распальваннем.

цеплаабменнікі

• Самы істотны недахоп такога абсталявання - гэта яго цеплаабменнікі, якія могуць быць зроблены з сталі, чыгуну і алюмінія, а слабае месца тут, гэта атрутны кандэнсат, які ўзнікае ў выніку згарання газу і выпарэнняў. Кропка адукацыі кандэнсату знаходзіцца на 55-57? C, і менавіта таму аптымальная тэмпература для кандэнсацыйных катлоў складае 60-80? C.
• Калі казаць пра матэрыялы, то самым надзейным, напэўна, можна назваць чыгун з-за яго тоўстых сцен, але на справе ўсё-ткі больш доўгім эксплуатацыйным рэсурсам валодаюць прыборы з цеплатрывалых сталі, хоць пры захаванні правіл эксплуатацыі добрым можна назваць любы з іх.

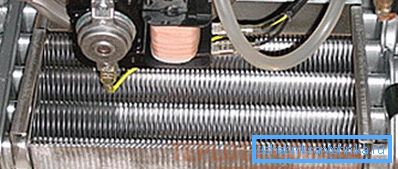

• Цеплаабменнікі па прызначэнні можна падзяліць на два тыпу - гэта одноконтурные, якія выкарыстоўваюцца асабліва для ацяплення і двухконтурные - дзе дадаецца функцыя ГВС. Але ўсё двухконтурные цеплаабменнікі зноў-такі адрозніваюцца адзін ад аднаго - яны могуць быць битермического тыпу (труба ў трубе) або паасобнымі, дзе ацяпленне і ГВС ідуць асобнымі контурамі.

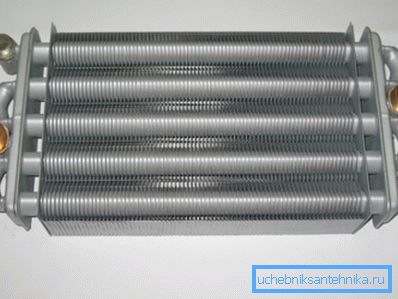

• На першы погляд, здаецца, што битермический варыянт лепш, так як ён значна кампактней і лягчэй, але на самой справе гэта не зусім адпавядае рэальнаму стану рэчаў, хоць па ёмістасці і магутнасці яны могуць дакладна адпавядаць адзін аднаму. Уся справа ў тым, што нават у аўтаномных сістэмах рэдка хто стане выкарыстоўваць дыстыляваную ваду, а любая іншая вада ўтрымлівае ў сабе солі і шчолачы і іх не ачысціць бытавымі фільтрамі.
• У выніку нагрэву на сценках утворыцца шумавінне, якую ў битермическом прыборы ачысціць практычна немагчыма, хоць для гэтага і існуе шмат розных сродкаў - кавалачкі шумавіння. Калі яны і адстаюць ад сценкі, то ўсё роўна не раствараюцца і ствараюць затор ў тонкай трубцы. Вопыт падказвае, што ўсё ж такі лепш купляць газавыя ацяпляльныя бытавыя катлы з паасобнымі цеплаабменнікамі, якія можна пачысціць ў выпадку адукацыі на іх шумавіння.

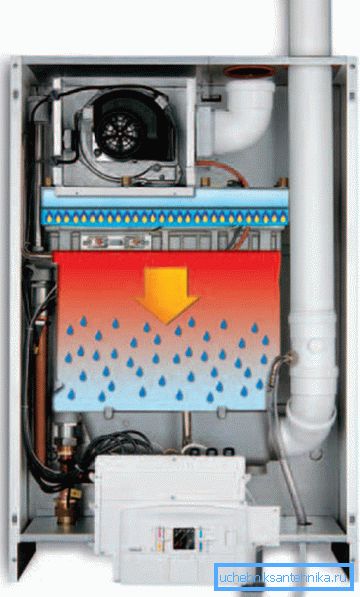

кандэнсацыйныя катлы

Для газавых катлоў кандэнсацыйнага тыпу кандэнсат становіцца не ворагам, а самым дакладным сродкам для павышэння ККД агрэгата - толькі ўдумайцеся, гэта каэфіцыент у большасці мадэляў складае парадку 109-11%! Усё гэта магчыма дзякуючы прынцыпу працу агрэгата.

У камеры згарання падчас працы ёсць паветра з кіслотным парай, тэмпература якога дасягае 150-180? C, але ў традыцыйных агрэгатах яго адразу ж адводзяць праз вентыляцыйную трубу на вуліцу, а тут гэта другаснае цяпло расходуецца на абаграванне цеплаабменніка.

Калі тэмпература газу дасягае крытычнай кропкі (55-57? C), то ён ператвараецца ў кіслотны кандэнсат і выпадае на дно камеры, дзе па спецыяльным каналу, праз фільтры, адводзіцца за межы абсталявання.

Дзякуючы такім прынцыпе, кандэнсацыйныя газавыя катлы яшчэ называюць нізкатэмпературнымі, так як іх аптымальны рэжым, гэта 30-55? C, хоць яны могуць таксама функцыянаваць і пры 110? C і забяспечваць высокатэмпературны контур ацяплення. Іх вельмі зручна ўжываць для сістэмы цёплай падлогі, дзе тэмпература цепланосбіта рэдка калі даходзіць нават да 50? C плюс высокі ККД.

Вядома, кошт такіх катлоў значна вышэй, чым традыцыйных, але такія суадносіны якасцяў вельмі хутка акупляе пачатковую кошт агрэгата.

заключэнне

Хочацца нагадаць пра тое, што пры ўсталёўцы любога бытавога катла сваімі рукамі вам варта запрасіць спецыяліста з ліцэнзіяй для агляду запуску. У такім выпадку гарантыйны тэрмін будзе вылічацца не са дня продажу, а з моманту пуску агрэгата.
