Бытавыя газавыя катлы ацяплення: агляд аптымальных варыянтаў

Большая частка бытавых ацяпляльных сістэм у Расійскай Федэрацыі пры наяўнасці газаправода ў тым ці іншым рэгіёне працуюць на газавых катлах рознага тыпу. Прычым многія карыстальнікі нават не падазраюць аб тым, што ў некаторых сітуацыях можна аддаць перавагу розныя прынцыпы працы агрэгатаў.

У большасці выпадкаў для хаты выкарыстоўваюць традыцыйныя канвекцыйныя сістэмы, па-за залежнасці ад контуру, гэта значыць, гэта могуць быць радыятары або цёплы поп, а гэтыя спосабы вырабляюць абаграванне памяшкання пры розных тэмпературах. Таму, давайце разам разбярэмся, чым адрозніваюцца канвекцыйныя і кандэнсацыйныя катлы, даведаемся аб іх перавагах і недахопах, спосабах падключэння, а таксама паглядзім відэа ролік.

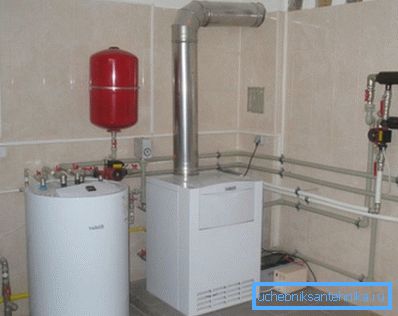

Газавыя катлы для дома

Агляд канвекцыйных мадэляў

• PROTHERM пантэры 25 KTV ўяўляе сабой насценную двухконтурную канвекцыйнымі ацяпляльную сістэму, для якой усталёўваюць комін турбірованный тыпу. Кацёл засілкоўваецца ад напружання 220 / 230В частатой 50Гц і мае магутнасць 147Вт, ток 4А, абарона ўзроўню IP40.

Пры гэтым цеплавая магутнасць яго складае 26,5кВт з ККД 92%. У якасці энерганосьбіта магчыма выкарыстанне толькі прыроднага газу або пропана, толькі расход прыроднага складае 2,8-1,12м³/ Гадзіну, а пропана - 2,05-0,82м³/ Гадзіну.

• Дыяпазон тэмпературы, які можна задаць тэрмастатам вагаецца ад 38? C да 80? C, аптымальнае працоўны ціск 0,5-3 бара, пашыральны бак мае аб'ём 7 літраў, цеплаабменнік з нержавеючай сталі, а гарэлка з хромоникеля. Пры эксплуатацыі магчымыя тры рэжыму працяглага выкарыстання, гэта зіма / лета / адпачынак, ёсць функцыя антизамерзанияи, абарона ад закліноўвання помпы / трёхходового клапана і датчык ціску для ацяпляльнай сістэмы. Маса 37кг з габарытамі (вышыня / шырыня / глыбіня) 7420x410x3110 мм.

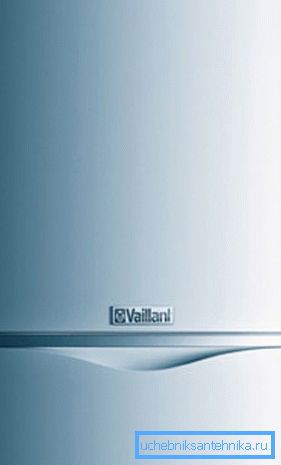

• VAILLANT atmoTEC plus VUW 200-5 ўяўляе сабой насценную двухконтурную канвекцыйнымі ацяпляльную сістэму, для якой усталёўваюць комін турбірованный тыпу. Кацёл засілкоўваецца ад напружання 220 / 230В частатой 50Гц і мае магутнасць 147Вт, ток 4А, абарона ўзроўню IP40. Пры гэтым цеплавая магутнасць яго складае 26,5кВт з ККД 92%. У якасці энерганосьбіта магчыма выкарыстанне толькі прыроднага газу або пропана, толькі расход прыроднага складае 2,8-1,12м³/ Гадзіну, а пропана - 2,05-0,82м³/ Гадзіну.
• Дыяпазон тэмпературы, які можна задаць тэрмастатам вагаецца ад 85? C да 110? C пры падачы на ​​магістраль ад 75? C да 85? C, аптымальнае працоўны ціск 0,5-3 бара, пашыральны бак мае аб'ём 10 літраў, цеплаабменнік з нержавеючай сталі , а гарэлка з хромоникеля.

Пры эксплуатацыі магчымыя тры рэжыму працяглага выкарыстання, гэта зіма / лета / адпачынак, ёсць функцыя антизамерзанияи, абарона ад закліноўвання помпы / трёхходового клапана і датчык ціску для ацяпляльнай сістэмы. Маса 31кг з габарытамі (вышыня / шырыня / глыбіня) 800x440x3380 мм.

• BOSCH ZWA 24/2 K ўяўляе сабой насценную двухконтурную канвекцыйнымі ацяпляльную сістэму, для якой усталёўваюць комін турбірованный тыпу. Кацёл засілкоўваецца ад напружання 220 / 230В частатой 50Гц і мае магутнасць 240Вт, ток 4А, абарона ўзроўню IP40. У якасці энерганосьбіта магчыма выкарыстанне толькі прыроднага газу або пропана.
• Дыяпазон тэмпературы, які можна задаць тэрмастатам вагаецца ад 85? C да 110? C пры падачы на ​​магістраль ад 75? C да 85? C, аптымальнае працоўны ціск 0,5-3 бара, пашыральны бак мае аб'ём 8 літраў, цеплаабменнік з нержавеючай сталі , а гарэлка з хромоникеля. Пры эксплуатацыі магчымыя тры рэжыму працяглага выкарыстання, гэта зіма / лета / адпачынак, ёсць функцыя антизамерзания, абарона ад закліноўвання помпы / трёхходового клапана і датчык ціску для ацяпляльнай сістэмы. Маса 33кг з габарытамі (вышыня / шырыня / глыбіня) 7150x400x3550 мм.

Агляд кандэнсацыйных мадэляў

• Buderus Logamax plus GB012-24K (Германія), як на фота ўверсе, уяўляе сабой насценную двухконтурную кандэнсацыйную ацяпляльную сістэму, якую шырока выкарыстоўваюць для плошчаў ад 100 да 220м². Кацёл працуе ад зменнай сеткі 220-230В частатой 50Гц і спажывае ўсяго 120Вт магутнасці і пры гэтым можа працаваць у рэжыме ацяплення 90? C (максімум). Пашыральны бак дадзенай мадэлі мае 8 літраў, два рабрыстых цеплаабменніка выкананы з алюмінія з намінальнай магутнасцю 26,5Вт.
• З дапамогай рэкуперацыйнага цеплаабменніка вырабляецца кандэнсацыі цеплавой энергіі дымавых газаў, і, як следства, ККД катла складае 102,5%, а пры працы не стварае шуму. Выдатак паліва складае 2,7м³/ Гадзіну, адпрацаваныя газы адводзяцца ў турбарэжымам, ёсць цыркуляцыйны помпа, дысплей, пульт дыстанцыйнага кіравання, электронны распальванне і абарона ад замярзання. Параметры (вышыня / шырыня / глыбіня) складаюць 720x440x355 мм пры масе 37кг і гарантыйным тэрміне 24 месяца.

• Buderus Logano plus GB312-280 з аўтаматам гарэння катла SAFe (Германія) уяўляе сабой падлогавую двухконтурную кандэнсацыйную ацяпляльную сістэму, якую шырока выкарыстоўваюць для плошчаў ад 140 да 280м². Кацёл працуе ад зменнай сеткі 220-230В частатой 50Гц і спажывае ўсяго 330Вт магутнасці і пры гэтым можа працаваць у рэжыме ацяплення 56-78? C (аптымальна). Пашыральны бак дадзенай мадэлі мае 8 літраў, два рабрыстых цеплаабменніка выкананы з алюмінія з намінальнай магутнасцю 27,1Вт.
• З дапамогай рэкуперацыйнага цеплаабменніка вырабляецца кандэнсацыі цеплавой энергіі дымавых газаў, і, як следства, ККД катла складае 108,0%, а пры працы не стварае шуму. Ціск газу на ўваходзе складае 20 мбар, адпрацаваныя газы адводзяцца ў турбарэжымам, ёсць цыркуляцыйны помпа, дысплей, пульт дыстанцыйнага кіравання, электронны распальванне і абарона ад замярзання. Параметры (вышыня / шырыня / глыбіня) складаюць 1517x1410x717 мм пры масе 330кг і гарантыйным тэрміне 24 месяца.

• Ferroli DIVAproject C24 (Італія) уяўляе сабой насценную двухконтурную кандэнсацыйную ацяпляльную сістэму, якую шырока выкарыстоўваюць для плошчаў ад 100 да 220м². Кацёл працуе ад зменнай сеткі 220-230В частатой 50Гц і спажывае ўсяго 120Вт магутнасці і пры гэтым можа працаваць у рэжыме ацяплення 90? C (максімум). Пашыральны бак дадзенай мадэлі мае 8 літраў, рабрысты цеплаабменнік выкананы з медзі з намінальнай магутнасцю 23,5Вт.
• З дапамогай рэкуперацыйнага цеплаабменніка вырабляецца кандэнсацыі цеплавой энергіі дымавых газаў, і, як следства, ККД катла складае 91%, а пры працы не стварае шуму. Выдатак паліва складае 88 м? / Гадзіну (0.65 кг / гадзіну - для звадкаванага газу G31) адпрацаваныя газы адводзяцца ў турбарэжымам, ёсць цыркуляцыйны помпа, дысплей, пульт дыстанцыйнага кіравання, электронны распальванне і абарона ад замярзання. Параметры (вышыня / шырыня / глыбіня) складаюць 700x400x330 мм пры масе 27кг і гарантыйным тэрміне 24 месяца.

Заўвага. Кандэнсацыйныя газавыя бытавыя катлы ацяплення адрозніваюцца па прынцыпе працы, аб якім будзе расказана ніжэй. Але для спажыўца важны канчатковы вынік, таму, можна сказаць, што мадэлі кандэнсацыйнага тыпу яшчэ называюць нізкатэмпературнымі.

Гэта значыць, іх цеплаабменнікі цудоўна сябе адчуваюць пры сталай тэмпературы ніжэй за 60? C, што для кандэнсацыйнага тыпу вельмі непажадана. Да таго ж, канвекцыйны агрэгат, нягледзячы на ​​тое, што яго пакупная кошт больш высокая, у канчатковым выніку атрымліваецца больш эканамічным, чым канвекцыйны.

Прынцып працы газавых канвекцыйных катлоў

Прыродны або звадкаваны газ паступае па трубаправодзе да газавай гарэлцы, якая знаходзіцца ў паліўнай камеры катла, пад цеплаабменнікам. Яе размяшчэнне дазваляе языкі полымя з максімальным ККД абаграваць цеплаабменнік, у якім, у сваю чаргу, грэецца праточная вада (см.также артыкул Газавае ацяпленне ў драўляным доме: мантаж і эксплуатацыя).

Тэрмічны датчык на выхадзе фіксуе зададзеную вамі тэмпературы і пры аптымальным значэнні аўтаматычнае рэле перакрывае падачу паліва і гарэлка згасае. Калі тэмпература вады паніжаецца на 1-2? C, зноў спрацоўвае аўтаматыка і электрычны распальванне актывізуе гарэлку - працэс абагрэву уступае ў актыўную фазу і такія перыядычныя цыклы захоўваюцца аж да адключэння катла.

Пры куплі агрэгата вам варта ведаць, што канвекцыйныя (традыцыйныя) бытавыя газавыя ацяпляльныя катлы баяцца адукацыі кандэнсату, які згубна ўплывае на эксплуатацыйны рэсурс цеплаабменніка і коміна, бо гэта не проста вадзяной пар, а яго сумесь з кіслотамі, якія ўтвараюцца ад згарання пропана.

Самы небяспечны тэмпературны парог, які можа быць у цеплаабменніку? Ён знаходзіцца паміж 55? C і 57? C. Гэта сведчыць аб тым, што найбольш аптымальная тэмпература для традыцыйных агрэгатаў павінна складаць 60-80? C, але пры гэтым розніца ў які падае і зваротным трубаправодзе павінна быць нязначнай.

Прынцып працы газавых кандэнсацыйных катлоў

Кандэнсацыйныя ацяпляльныя бытавыя газавыя катлы атрымліваюцца найбольш эканомнымі - пры спальванні газу вылучаецца цеплавая энергія, якая перадавалася цепланосбіта. Але пры гэтым таксама ўтворыцца і пар з кіслатой, які ў дадзеным выпадку не выводзіцца на вуліцу, як у звычайным, традыцыйным катле.

Тут, у адмысловай камеры адбываецца другасны адбор цяпла, гэта значыць, наяўныя ў наяўнасці прадукты згарання, якія могуць мець тэмпературу да 150? C, астываюць ніжэй кропкі расы (адукацыі кандэнсату) - 55? C - адсюль, уласна, і назва катлоў. А вось тая цеплыня, якая была вызвалена ў працэсе кандэнсацыі, растрачваецца на нагрэў цепланосбіта.

Сярэднестатыстычны разлік ККД для кандэнсацыйных катлоў

Заўвага. Падобны разлік, як на верхняй табліцы, для традыцыйных катлоў па выніках складзе ўсяго 92% ККД, што на 15% ніжэй, такім чынам, можна зрабіць выснову, што эканомія на кандэнсацыйных агрэгатах пры іх эксплуатацыі складзе тых жа 15%.

Такія агрэгаты найбольш эфектыўныя пры нізкіх тэмпературах (30-50? C), што як нельга лепш падыходзіць для сістэмы цёплай падлогі, а пры працы ў рэжыме 60-80? C ККД зніжаецца да 94-95% - гэта адбываецца з-за значнага зніжэння кандэнсацыі пароў, якія забяспечваюць другасны нагрэў цепланосбіта.

Акрамя таго, двухконтурная сістэма для ацяплення і ГВС для ўмоўнага будынка пры кандэнсацыйных метадзе нагрэву цепланосбіта рэзка паніжае выкід у атмасферу угарнага газу і аксідаў азоту (да 70%).

Як вы разумееце, магчымасцю эканоміць, ды яшчэ пры гэтым пакідаць пасля сябе чыстае паветра адразу выклікала рэзкі попыт у меркантыльных еўрапейцаў - у некаторых краінах колькасць задзейнічаных кандэнсацыйных катлоў дасягае 99%. А вось ангельцы і бельгійцы пайшлі яшчэ далей - у гэтых краінах заканадаўства наогул забараняе выкарыстоўваць канвекцыйныя катлы - толькі кандэнсацыйныя.

Але тут выгадныя не толькі эканомія грошай і абмежаванне шкодных выкідаў у атмасферу - такія катлы свабодна вытрымліваюць перапады ціску ад 5 мбар да 10 мбар, і пры гэтым страта магутнасці можа складаць усяго 10%, а на эксплуатацыйны рэсурс гарэлак гэта не ўплывае наогул.

цеплаабменнікі

Заўвага. Цяпер для вытворчасці цеплаабменнікаў у асноўным выкарыстоўваюць сталь, чыгун і медзь, хоць для кандэнсацыйных катлоў часта выкарыстоўваецца алюміній. Ад правільнага выбару мадэлі з тым ці іншым цеплаабменнікам залежыць тэрмін эксплуатацыі катла і яго кошт.

Больш верагодна, што вам у краме прапануюць газавы бытавой кацёл ацяплення са сталёвым цеплаабменнікам, бо такі матэрыял можна назваць самым танным, трывалым і лёгка паддаюцца апрацоўцы. Асноўная вартасць сталі ў такіх выпадках, гэта найбольш нізкі кошт агрэгата і пластычнасць матэрыялу.

Але, нягледзячы на ​​гэта, пры перыядычным напале і астыванні сталь пакрываецца расколінамі з-за так званага цеплавога напружання. А вось да недахопаў сталёвых цеплаабменнікаў можна аднесці іх схільнасць карозіі, што асабліва небяспечна пры ўзнікненні кандэнсату. А таксама вялікі аб'ём і масу - чым больш аб'ём і маса, тым больш газу будзе расходавацца на яго абаграванне.

Чыгун практычна не баіцца карозіі, хоць усе роўна інструкцыя не рэкамендуе выкарыстоўваць агрэгат у такім рэжыме, каб узнікаў кандэнсат (55? -57? C). Але пры эксплуатацыі катла такія цеплаабменнікі досыць патрабавальныя - магчыма, з'яўленне солевых адкладаў у надгорелочной часткі (брудная вада), што выклікае парэпанне.

Акрамя таго, з-за перападу тэмпературы на ўваходзе і выхадзе можа ўзнікнуць нізкатэмпературная карозія, што таксама пагражае парэпанне (выратаваннем ад гэтага служыць четырёхходовой змяшальным клапан на обратку).

Самым эфектыўным можна назваць цеплаабменнік з медзі, нягледзячы на ​​тое, што шмат хто лічыць яго ненадзейным. Здольнасць медзі хутка перадаваць тэмпературу практычна цалкам выключае нізкатэмпературнага карозію і катлы здольныя працаваць у рэжыме 30 ?, а часам нават ніжэй. Тут самы малы расход паліва, так як медныя цеплаабменнікі маюць самыя малыя аб'ёмы плюс добрую цеплаправоднасць.

заключэнне

У заключэнне варта сказаць, што не варта мантаваць газавыя катлы сваімі рукамі, нават калі вы разабраліся з іх прыладай.

Прынамсі, па двух прычынах:

• Па-першае, адвольная ўстаноўка і падключэнне да газавай трубе такога агрэгата забароненая законам і нясе ў сабе небяспекамі (таму ёсць шмат прыкладаў).
• Па-другое, майстар з ліцэнзіяй адзначыць вам гарантыйных тэрмін, што аўтаматычна мае на ўвазе гарантыйнае абслугоўванне, з дня мантажу агрэгата, а не з дня яго продажу.
