Чыгунныя радыятары ацяплення: канструкцыйныя асаблівасці,

Чыгунныя савецкія радыятары ацяплення добра знаёмыя шматлікім уладальнікам старых кватэр або загарадных дамоў, у якіх ацяпляльнае абсталяванне не змянялася больш за дваццаць гадоў.

Сёння замест старых неахайных батарэй можна набыць больш лёгкія стыльныя і недарагія ацяпляльныя прыборы, прызначаныя для ўладкавання аўтаномных або цэнтралізаваных сістэм.

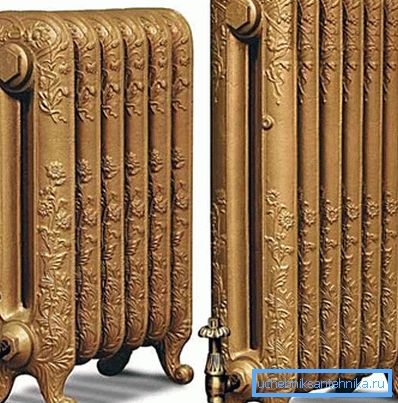

Ацяпляльнае абсталяванне, дэкараванае пад бронзу

Здавалася б, цяжкія чыгунныя збудаванні цалкам страцілі сваю актуальнасць, але на самой справе гэтыя прылады вырабляюцца і па гэты дзень. Больш за тое, сучасныя чыгунныя радыятары ахвотна набываюцца людзьмі ў розных краінах свету і аказваецца, для гэтага ёсць шэраг відавочных прычын.

У гэтым артыкуле мы распавядзем пра тое, што сабой уяўляе сучасны чыгунны радыятар, і пра тое, якія яго перавага і недахопы. На аснове звестак, прадстаўленых у гэтым артыкуле вы зможаце зрабіць адпаведны вывад і вырашыць, ці варта набываць такія батарэі для пабудовы ацяпляльных сістэм ці не.

асноўныя звесткі

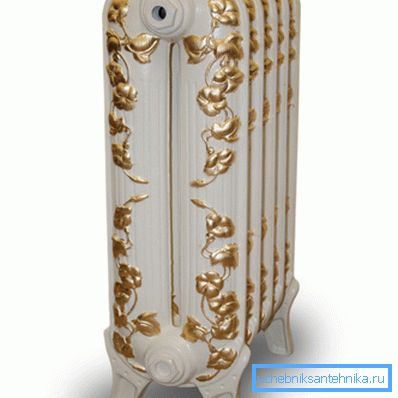

Мастацкае афармленне тэрмаўстойлівымі эмалямі

Чыгунныя радыятары на ножках або іх аналагі, прызначаныя для насценнага мантажу, ўяўляюць сабой ацяпляльныя прыборы секцыйнага тыпу. Дадзеныя прылады прызначаныя для эксплуатацыі ў сістэмах цэнтралізаванага ацяплення ў будынках жыллёвага, грамадскага і вытворчага прызначэння.

Адметнай уласцівасцю гэтых прыбораў з'яўляецца значная цеплавая магутнасць пры адносна кампактных габарытах. Выбар дадзенай катэгорыі ацяпляльных прылад для эксплуатацыі ў цэнтралізаваных сістэмах невыпадковы, так як чыгун устойлівы да карозіі нягледзячы на ​​нізкую якасць цепланосбіта.

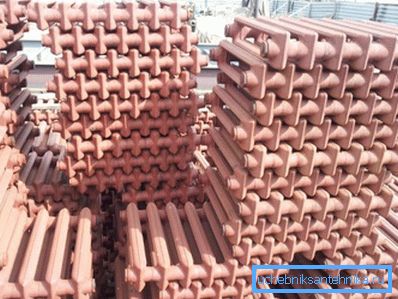

Складаванне гатовых батарэй

Радыятары, вырабленыя з шэрага чыгуну маркі КЧ30-6Ф, трывалыя і даўгавечныя, бо статыстыка эксплуатацыі асобных мадэляў налічвае звыш 70 гадоў.

Зрэшты, такі рэсурс - гэта ўнікальны выпадак, паколькі ўжо праз 30-40 гадоў адбываецца поўная дэградацыя межсекционных пракладак, якія маюць патрэбу ў замене. Больш за тое, на працягу трох-чатырох дзесяцігоддзяў ўнутраныя каналы, напоўненыя цепланосбітам, становяцца спярэшчаны рэльефнымі.

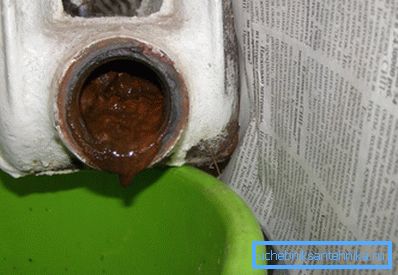

На фота засор чыгуннай батарэі

З'яўленне рэльефна выклікана наяўнасцю ў цепланосбіта вялікай колькасці микровзвесей, якія на працягу доўгага часу ўздзейнічаюць на ўнутраныя паверхні падобна абразіўным часціцам.

У выніку, шурпатыя сценкі назапашваюць на сабе розныя адклады і прапускная здольнасць каналаў рэзка зніжаецца. Таму, выбіраючы што набыць сталёвыя радыятары або чыгунныя, звярніце ўвагу на якасць цепланосбіта ў сістэме.

канструкцыйныя асаблівасці

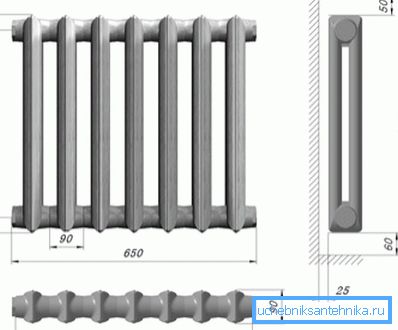

На схеме радыятар чыгунны МС 90

У адпаведнасці з лікам каналаў у адной секцыі, адрозніваюцца аднаканальныя і двухканальныя віды чыгунных радыятараў ацяплення. Ад колькасці і дыяметра каналаў залежыць прапускная здольнасць ацяпляльных прыбораў (аб'ём цепланосбіта, які здольны прайсці за пэўны прамежак часу).

Ацяпляльныя чыгунныя прыборы адрозніваюцца па колькасці секцый і па тыпаразмерах. Стандартная камплектацыя складае 4-8 секцый з магчымасцю нарошчвання. Міжвосевая адлегласць і колькасць секцый падбіраецца ў адпаведнасці з канфігурацыяй аконнага праёму і адлегласці ад гэтага праёму да падлогі і ў адпаведнасці з плошчай памяшкання.

Якія чыгунныя радыятары лепш? Лепшыя характарыстыкі прадэманструе правільна падабранае па памеры абсталяванне.

Важна: Калі колькасць секцый будзе перавышаць неабходную норму, у памяшканні будзе горача і прыйдзецца вялікую частку часу трымаць фортку адчыненай. Справа ў тым, што цэнтралізаваная сістэма ацяплення не прадугледжвае магчымасці рэгулявання тэмпературы, а таму кампенсаваць залішняя нагрэў паветра прыйдзецца з дапамогай вентыляцыі. І наадварот, калі колькасць секцый будзе недастатковым, у памяшканні будзе холадна.

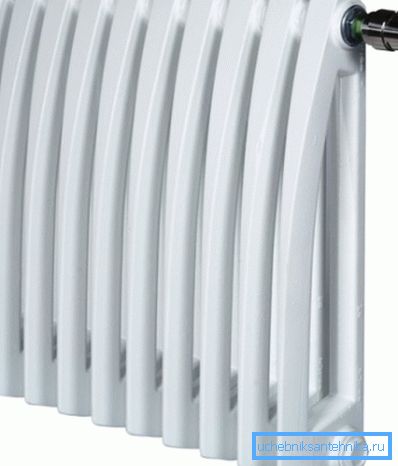

Прыклад таго, як выглядаюць сучасныя белыя чыгунныя радыятары з ніжнім падключэннем

Пры выбары батарэй, акрамя колькасці секцый неабходна ўлічыць такія параметры як межосевое адлегласць і глыбіню вырабы.

Міжвосевая адлегласць - гэта адлегласць ад цэнтра верхняга впускного адтуліны да цэнтра ніжняга адтуліны. У сучасных прыладах гэта адлегласць можа складаць ад 350 да 1500 мм. Глыбіня секцый складае ад 50 да 140 мм.

Разнастайнасць тыпаразмераў дазваляе падабраць тое прылада, якое будзе аптымальным чынам адпавядаць праекту ацяпляльнай сістэмы.

Формула разліку колькасці секцый

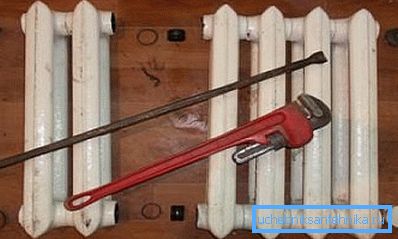

Нарошчванне секцый і неабходны для гэтага інструмент

Перад тым як сваімі рукамі ўсталяваць радыятары для абагрэву памяшканняў, неабходна разлічыць падыходнае колькасць секцый.

Важна: Для таго каб нарасціць ці наадварот паменшыць колькасць секцый, прымяняецца спецыяльны Радыятарны ключ. Ключ забэрзваецца ць впускное адтуліну ў батарэі на неабходную колькасць адзнак. Кожная адзнака на ключы адпавядае шырыні секцый, у выніку батарэю можна пакараціць або нарасціць роўна настолькі, наколькі гэта неабходна.

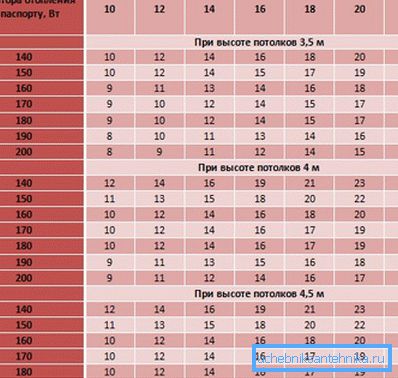

Табліца разліку секцый

Разлік шырыні ацяпляльных прыбораў можна выканаць двума спосабамі: з дапамогай онлайн калькулятара і самастойна па наступнай формуле.

Па стандарце, для падтрымання аптымальнай пакаёвай тэмпературы ў памяшканні, ацяпляльныя прыборы павінны выдаваць 100 Вт магутнасці з разліку на 1 м ?. Для вылічэнняў ўжываем наступную формулу I = S * 100 / P.

У гэтай формуле

  • I - патрабаванае лік секцый;
  • S - плошча ў памяшканні;
  • P - цеплааддача адной секцыі ў адпаведнасці з пашпартнымі дадзенымі вырабы.

Для чыгунных батарэй з межосевым адлегласцю 500 мм велічыня «P» складае 145 Вт.

Акрамя раней пералічаных фактараў мэтазгодна ўлічыць такія моманты як:

  • тып шклення, так як розныя вокны характарызуюцца рознымі параметрамі герметычнасці;
  • колькасць знешніх сцен, бо чым іх больш, тым істотней цепластраты;
  • наяўнасць памяшкання над памяшканнем (мансарда або ацеплены гарышча);
  • вышыня столі ў памяшканні (каэфіцыент роўны 1 калі вышыня столі складае 2,5 метра);
  • колькасць вокнаў у памяшканні.

Перавагі і недахопы

Забойны кранштэйны для мантажу цяжкіх батарэй

Сучасныя прыгожыя радыятары ацяплення чыгунныя дэманструюць наступныя перавагі і недахопы, якія варта ўлічваць пры выбары падыходнага варыянту.

перавагі:

  • Коррозиестойкость, што асабліва актуальна ў дачыненні да цэнтралізаваных сістэм з нізкай якасцю цепланосбіта;
  • высокая цеплааддача;
  • высокая магутнасць і, як следства, хуткі прагрэў паветра ў памяшканні;
  • Працяглы рэсурс эксплуатацыі (Не менш за 25 гадоў);
  • Малое гідраўлічны супраціў;
  • Вялікі дыяметр сячэння каналаў і, як следства, умеранае адукацыю шумавіння;
  • Магчымасць выбару неабходнай колькасці секцый;
  • Універсальнасць ўстаноўкі (На сцяну, на падлогу або на падлогу ў спалучэнні з насценнымі трымальнікамі);
  • Простая інструкцыя правядзення мантажных работ з ужываннем даступнага інструмента;
  • высокая рамонтапрыдатнасць, за кошт магчымасці замены пашкоджанай секцыі.

недахопы:

  • Высокі кошт сучасных мадэляў, у параўнанні з алюмініевымі і біметалічныя аналагамі.
  • Вялікую вагу і, як следства, немэтазгоднасць ўстаноўкі на нетрывалыя сцяны. Больш за тое, так як кожная секцыя ў сярэднім важыць не менш як 7 кг, выканаць мантаж сваімі рукамі без памагатых не атрымацца.
  • Негладкой знешняя паверхню і як следства складанасці ў сыходзе. Справа ў тым, што з такой паверхні складана сціраць пыл.

Асаблівасці маркіроўкі і ўпакоўкі

Маркіроўка чыгунных радыятараў, вырабленых у адпаведнасці з ДАСТ 8690-94 размяшчаецца ў ніжняй бакавой частцы секцый. Маркіроўка змяшчае звесткі аб заводзе вытворцу (гандлёвая марка), акрамя таго ў маркіроўцы указваецца год вытворчасці і ДАСТ на чыгунныя радыятары. З астатнімі параметрамі прылады можна азнаёміцца ​​ў пашпарце ацяпляльнага прыбора.

Для транспарціроўкі і працяглага захоўвання чыгунныя радыятары пакуюцца ў тару, здольную абараніць ад траплення атмасферных ападкаў і ад механічных пашкоджанняў.

выснову

Нягледзячы на ​​тое, што на рынку прадстаўлены шырокі асартымент ацяпляльнага абсталявання, сучасны еўра чыгунны радыятар застаецца запатрабаваным. Больш за тое, у многіх спецыялізаваных крамах сёння можна набыць не звычайныя сумныя «гармонікі», а дызайнерскія мадэлі з мастацкім ліццём або роспісам.

Засталіся пытанні, якія патрабуюць тлумачэнняў? У такім выпадку рэкамендуем паглядзець відэа ў гэтым артыкуле.
