Чыгунныя цвёрдапаліўныя катлы - класіка жанру

Калі пры праектаванні ацяпляльнай сістэмы ўпор зроблены на максімальную аўтаномнасць, то без катла ніяк не абысціся. Чыгунныя цвёрдапаліўныя катлы можна разглядаць як аснову надзейнай і даўгавечнай ацяпляльнай сістэмы. За кошт таго, што для вытворчасці катла выкарыстоўваецца не больш звыклая сталь, а чыгун, ён набывае шэраг карысных уласцівасцяў, пра іх і пойдзе гаворка ніжэй.

Віды цвёрдапаліўных катлоў

На першы погляд, прынцып працы любога катла адзін і той жа - спальваецца паліва (цвёрдае, вадкае або газападобнае), а атрыманае цяпло адпраўляецца на падагрэў цепланосбіта. На самай справе рэжымаў гарэння можа быць некалькі, ды і па канструкцыі катлы істотна адрозніваюцца адзін ад аднаго.

Што тычыцца цвёрдапаліўных прылад, то можна вылучыць такія віды катлоў як:

• просты чыгунны цвёрдапаліўны кацёл - пад словам просты маецца на ўвазе тое, што паліва проста згарае ў топцы. Могуць працаваць на дровах, вугле, пелет, адходах дрэваапрацоўчай прамысловасці і т. Д.

• газогенераторные тып (Ён жа кацёл доўгага гарэння або пиролизный) - у гэтым выпадку ўпор зроблены на максімальна поўнае згаранне паліва. Для гэтага топка складаецца з 2 зон, у адной знаходзіцца паліва, а ў іншай адбываецца дожиг пиролизного газу. Больш падрабязна аб прынцыпе дзеяння такіх прылад - далей у артыкуле;

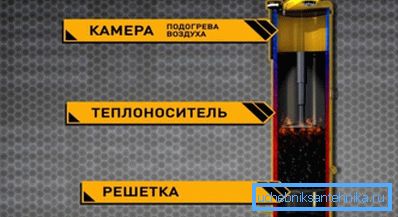

• кацёл Стропува - цікавы ў першую чаргу сваёй канструкцыяй. Топка ў выглядзе цыліндру змяшчаецца ў іншы цыліндр, а прастора паміж сценкамі запаўняецца цепланосбітам. За кошт вялікага аб'ёму топкі такой кацёл можа працаваць да некалькіх дзён.

Звярніце ўвагу! Працу такога катла даволі лёгка рэгуляваць, таксама яго папулярнасці спрыяе прастата канструкцыі. У параўнанні, напрыклад, з пелетных катлом кошт такой «матрошкі» будзе нашмат ніжэй.

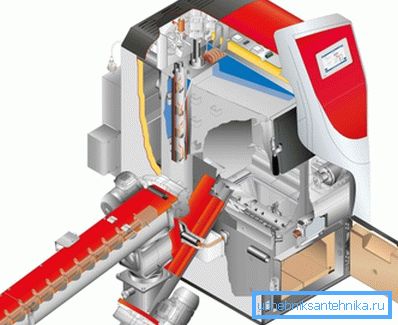

• цалкам аўтаматычныя прылады - усе пералічаныя катлы трэба рэгулярна чысціць, бо паліва не згарае на 100%. Таму нават у самых сучасных катлах вытворцы задавальняюць зольніка - для ачысткі. У аўтаматычных катлах аўтаматызаваны не толькі працэс ачысткі, але і працэс падачы паліва ў топку.

Звярніце ўвагу! Падача паліва звычайна арганізуецца істужачным канвеерам, так што такая ацяпляльная сістэма будзе залежаць ад электрычнасці. Гэта трэба ўлічыць пры праектаванні ацяплення за гарадской мяжой, дзе перабоі з электрычнасцю - не такая ўжо і рэдкасць.

Параўнанне сталёвых і чыгунных катлоў

Пры выбары катла трэба разумець, што чыгунныя прылады па шэрагу параметраў адрозніваюцца ад сталёвых.

Параўноўваючы чыгунныя і сталёвыя катлы можна адзначыць што:

• чыгун у параўнанні са сталлю нашмат больш далікатны матэрыял, адпаведна, ўдары пры транспартоўцы проціпаказаныя;
• калі сталь награваецца даволі хутка, то чыгунная конструкция- нашмат больш павольна. Затое астываць такі кацёл будзе не так хутка, як сталёвы;
• чыгун практычна не схільны карозіі. Дакладней будзе сказаць, што гэты працэс працякае з металам у разы павольней, чым са сталлю. Максімум, што адбудзецца - іржа выявіцца з вонкавага боку металу, але ўглыб яна практычна не будзе распаўсюджвацца;
• сталёвы кацёл - маналітнае прылада, гэта значыць пры яго мантажы і перавозцы могуць узнікнуць пэўныя складанасці. Цвёрдапаліўныя чыгунныя катлы - блокавыя канструкцыі, гэта значыць яго можна проста разабраць на асобныя блокі і перанесці ў іншае месца;
• чыгун вельмі дрэнна пераносіць рэзкія перапады тэмпературы. Калі на распалены метал патрапіць, напрыклад, халодная вада, то ён, хутчэй за ўсё, проста трэсне.

Звярніце ўвагу! Каб не рызыкаваць, не рэкамендуецца загружаць у топку нават занадта халоднае паліва.

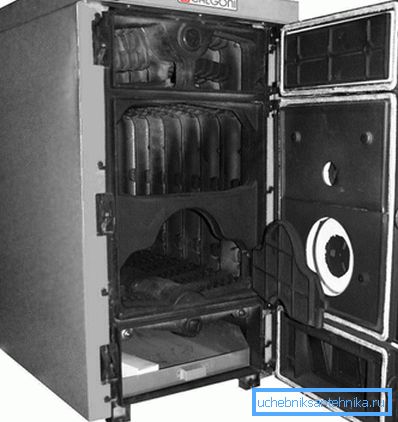

Як уладкованы чыгунны кацёл

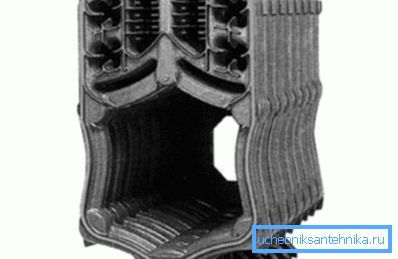

Пры вытворчасці сталёвых катлоў выкарыстоўваецца зварка, за кошт чаго на выхадзе атрымліваецца маналітная канструкцыя. У выпадку з чыгуном зварка не выкарыстоўваецца, а неабходныя элементы вырабляюцца метадам ліцця. Затым асобныя секцыі злучаюцца ў адно цэлае, змяняючы лік секцый, можна рэгуляваць магутнасць катла.

У агульным выпадку зварваць чыгун можна, дастаткова толькі ўзброіцца железоникелевыми электродамі (UTP 86FN) і глыбока разрабіць шво. Але працэс гэты досыць клапотны, так што для масавага вытворчасці не падыходзіць.

Звярніце ўвагу! Нават пры выкананні зваркі па ўсіх правілах, шво можа апынуцца нетрывалым, таму, калі на секцыі выяўленая трэшчына, то дапаможа толькі яе поўная замена, аб рамонце лепш не думаць.

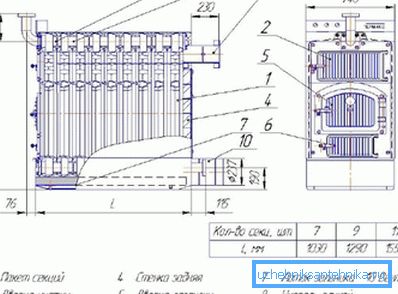

Прылада і прынцып працы

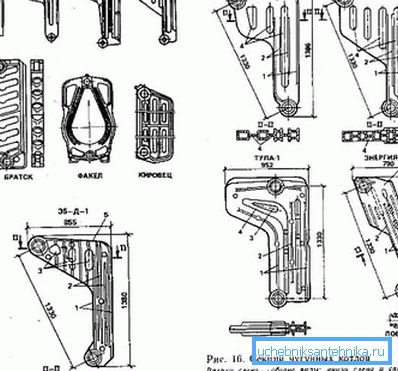

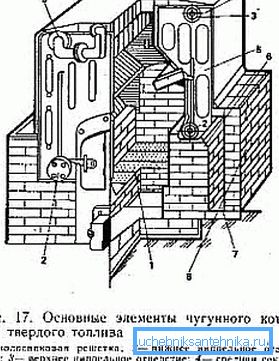

Ацяпляльныя чыгунныя катлы на цвёрдым паліве могуць адрознівацца не толькі па магутнасці і памерах, але і па форме. Сустракацца могуць прылады, якія складаюцца з Г-вобразных секцый, такія канструкцыі ў гатовым выглядзе размяшчаюцца над мурам з вогнетрывалай цэглы, з яго выканана топка і газаходы, цепланосбіт пры гэтым цыркулюе па каналах ўнутры саміх секцый.

Секцыі, выкананыя ў выглядзе літары «О» размяшчаюцца вакол топкі, такое канструктыўнае выкананне характэрна для газавых катлоў.

Што тычыцца зборкі секцый, то для кожнага катла яна адрозніваецца, адзначыць можна толькі агульныя моманты:

• для зборкі яшчэ на этапе вытворчасці секцый вытворца прадугледжвае адтуліны;
• у камплект пастаўкі катла абавязкова ўваходзяць канічныя ніпелі і стяжные ніты (яны пры зборцы будуць праходзіць праз ніпелі);
• пры мантажы трэба асаблівую ўвагу надаваць герметычнасці злучэння, для дасягнення гэтага выкарыстоўваецца азбеставы шнур і графітнай паста. Інструкцыя па мантажы дапускае пры стыкоўцы асобных секцый прамазваць месца стыку адмысловай масцікай. Не дапускаецца адлегласць паміж асобнымі секцыямі больш 2 мм.

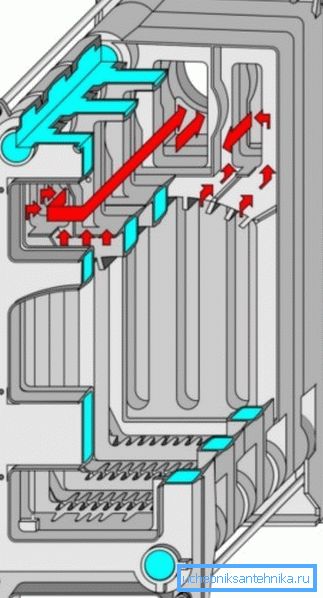

Што тычыцца прынцыпу працы, то ўваход астуджанага цепланосбіта арганізуецца звычайна з задняй ніжняй часткі канструкцыі. Вада паслядоўна праходзіць праз адпаведныя каналы ў злучаных секцыях і падыходзіць да пярэдняй частцы катла ўжо гарачай, там жа (у верхняй частцы) і арганізавана паступленне цепланосбіта ў ацяпляльны контур. C вонкавай часткі канструкцыя зачыняецца дэкаратыўным металічным кажухом.

Непажадана выкарыстоўваць чыгунныя катлы, калі тэмпература цепланосбіта будзе перавышаць 105? З, а ціск у сістэме - 0,7 кгс / гл². Як ужо згадвалася, чыгун матэрыял далікатны, а замена секцый - задавальненне не з танных.

Простыя катлы для дома

Чыгунныя катлы ацяплення на цвёрдым паліве можна проста набыць у краме і атрымаць ужо гатовую да ўсталёўкі канструкцыю. У такім выпадку працэс ўстаноўкі катла зводзіцца да таго, што ён проста усталёўваецца на роўную паверхню, а да выйсцяў падключаюцца трубы ацяпляльнай сістэмы.

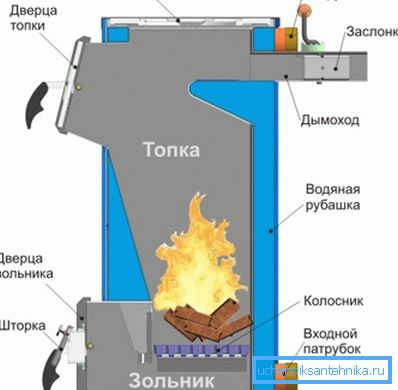

Самыя простыя прылады ўяўляюць сабой звычайную топку, у якой спальваецца паліва і цеплаабменнік, у якім вада і награваецца да тэмпературы каля 90-95? С. Значна цікавей выглядае прылада пиролизного (газогенераторные катла).

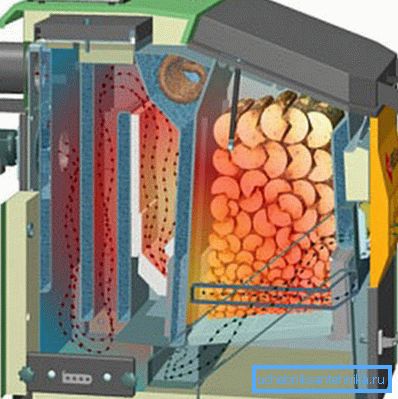

Асноўным недахопам простага спальвання цвёрдага паліва лічыцца тое, што пиролизный газ проста выцягваецца ў комін, а бо пры яго згаранні вылучаецца нямала энергіі. Пиролизные катлы гэтага недахопу пазбаўлены, у іх ідзе хутчэй тленне дроў, а не інтэнсіўнае гарэнне, а які вылучаецца газ дожигается перад тым як паступіць у комін.

Такі цвёрдапаліўны чыгунны кацёл мае топку, падзеленую на 2 камеры - у першую загружаецца паліва, а ў другую паступае пиролизный газ і дожигается ў ёй. Асаблівая ўвага ў такіх прыладах надаецца рэгуляванні паступлення паветра, ён павінен паступаць дазавана для таго, каб увесь аб'ём паліва падвяргаўся ўздзеянню высокай тэмпературы, але не гарэў.

На што звярнуць увагу пры выбары

Пры выбары пэўнай мадэлі катла даволі часта галоўным крытэрыем выступае кошт, але гэта не зусім дакладны падыход, бо трэба ўлічваць яшчэ і надзейнасць, зручнасць абслугоўвання і шэраг іншых параметраў.

З тэхнічнага пункту гледжання звярнуць увагу трэба на такія асаблівасці:

• ці ёсць футроўка ў топачных камеры - футроўка абараняе сценкі ад уздзеяння высокай тэмпературы. Калі яе няма, то выдатак паліва ўзрастае;
• пласт ўцяплення - пажадана, каб кацёл быў з завадскім уцяпленнем, гэта дапаможа максімальна знізіць цепластраты;
• далей трэба вызначыцца з тым, якой павінна быць сістэма ацяплення. Калі трэба дасягнуць максімальнай аўтаномнасці, то не рэкамендуецца выкарыстоўваць дымосос, наддув, калі ж з падачай электраэнергіі праблем няма, то катлы з наддувом - нядрэнны выбар. За кошт гэтага цяга нават пры дрэнным надвор'і будзе нядрэнны.

Ёсць некаторыя тонкасці і пры абвязцы катла, асабліва калі ўстаноўка выконваецца сваімі рукамі. Трэба дамагчыся таго, каб які паступае ў кацёл астуджаны цепланосбіт не быў занадта халодным - інакш цеплаабменнік можа трэснуць ў самы непадыходны момант.

Для таго, каб пазбегнуць гэтага, у схему ацяплення дадаецца просты 3-хадавой клапан (з тэрмаэлемента). Дзякуючы яму перад тым як халодны цепланосбіт паступіць у кацёл, адбудзецца домес гарачай вады з якая падае трубы.

Пры выбары трэба ўлічыць яшчэ адзін момант - у параўнанні з айчыннымі вытворцамі у імпартных аналагаў часам сценка цеплаабменніка нашмат танчэй. Гэта звязана з больш развітай тэхналогіяй ліцця, так што для кожнага катла прымальны розніца тэмператур будзе свая.

падвядзенне вынікаў

Нягледзячы на ​​шэраг недахопаў, такіх як высокая інэрцыйнасць, некалькі вялікая кошт і вага, чыгунныя катлы застаюцца папулярнымі. Не ў апошнюю чаргу гэтаму спрыяе высокая даўгавечнасць і ўстойлівасць металу да карозіі.

Прапанаваны матэрыял дазволіць азнаёміцца ​​з асноўнымі асаблівасцямі ацяпляльных цвёрдапаліўных катлоў з чыгуну і вырашыць, ці падыдзе такая прылада пад вашу ацяпляльную сістэму.

На відэа паказаны моцныя і слабыя бакі чыгунных і сталёвых цвёрдапаліўных катлоў.
