Двухконтурная сістэма ацяплення: канструкцыя, асаблівасці,

Ёсць два найважнейшых ўмовы камфортнасці жылля: наяўнасць ацяплення і гарачага водазабеспячэння. Для забеспячэння гэтых умоў можна выкарыстоўваць асобныя сістэмы, а можна ўсталяваць двухконтурный кацёл. Мы раскажам, чым адрозніваецца Одноконтурная і двухконтурная сістэма ацяплення, якія асаблівасці і перавагі двухконтурного ацяплення.

Апал з двума контурамі

Прынцып дзеяння і прылада катла

У першую чаргу мы хочам даць вызначэнне двухконтурной сістэмы, а таксама разгледзець прынцып яе дзеяння.

Звярніце ўвагу! Двухконтурной называюць такую ​​сістэму, у якой сумешчаны функцыі ацяплення і гарачага водазабеспячэння шляхам арганізацыі двух незалежных контураў з рознай тэмпературай вады.

Трэба разумець, што тэмпература цепланосбіта ў сістэме ацяплення дасягае 95 градусаў, тады як тэмпература гарачага водазабеспячэння згодна з пунктам 2.4 СанПіН 2.1.4.2496-09 складае 60 градусаў. Гэта значыць, што цеплагенератар будзе працаваць у розных рэжымах.

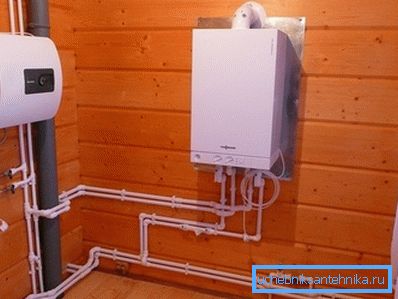

Як правіла, двухконтурный кацёл мае адзін замкнёны цеплаабменнік ацяплення і адзін праточны цеплаабменнік гарачага водазабеспячэння.

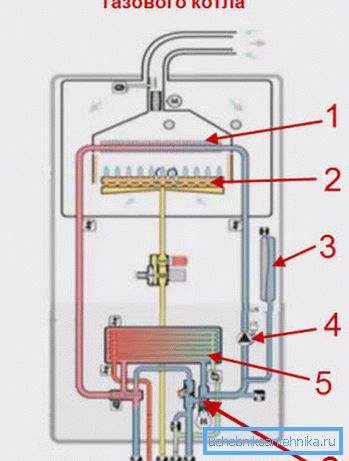

Такім чынам, разгледзім прынцып дзеяння прылады:

• Цепланосбіт паступае ў цеплаабменнік (1), дзе награваецца ад газавай гарэлкі (2) і накіроўваецца ў сістэму ацяплення пад дзеяннем цыркуляцыйнага помпы (4), такім чынам ажыццяўляючы кругавы рух у замкнёным ацяпляльным контуры;

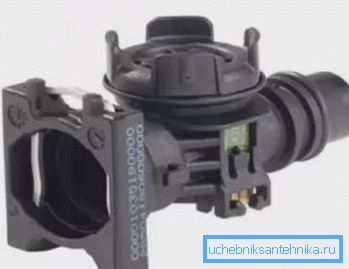

• Пры ўключэнні гарачага водазабеспячэння спрацоўвае троххадовых кран (6), і цепланосбіт пачынае цыркуляваць праз цеплаабменнік (5) ўнутры катла, пры гэтым у сістэму ацяплення ён не паступае;
• Вадаправодная вада паступае ў цеплаабменнік (5), дзе награваецца ад цепланосбіта і накіроўваецца ў сістэму гарачага водазабеспячэння;
• Унутраны малы контур таксама замкнуць і забяспечаны пашыральным бакам (3), кампенсавальным пашырэнне цепланосбіта пры нагрэве.

Звярніце ўвагу! Мы бачым, што агрэгат працуе па прынцыпе «або-або», гэта значыць калі працуе ГВС, цепланосбіт не грэе батарэі ацяпляльнай сістэмы. Доўгі выкарыстанне гарачага водазабеспячэння можа прывесці да прыкметнага астыванню батарэй і паніжэння тэмпературы ў доме.

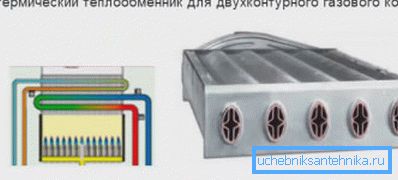

Таксама магчымы варыянт битермического цеплаабменніка, у якім сумешчаны два контуру. Па вонкавай кашулі цыркулюе цепланосбіт, а па ўнутраных трубкам - гарачая вада ГВС. Пры гэтым вада з полымем гарэлкі не кантактуе, і пры закрытым кране не закіпае.

Звярніце ўвагу! Прымяненне битермического цеплаабменніка дазваляе выкарыстоўваць ацяпленне і водазабеспячэнне адначасова.

Нарэшце, існуюць двухконтурные катлы з убудаваным бойлерам ўскоснага нагрэву, аднак яны грувасткія і патрабуюць арганізацыі падмурка.

 Адрозненні ад одноконтурной сістэмы

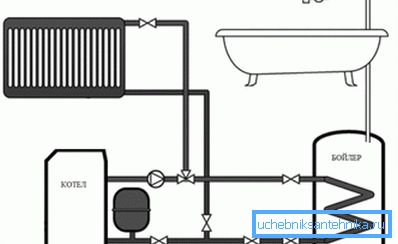

Чым жа адрозніваецца двухконтурная і Одноконтурная сістэма ацяплення, бо Одноконтурная схема таксама можа забяспечыць нагрэў вады? Давайце паглядзім, як уладкованая праца одноконтурный катла з ГВС:

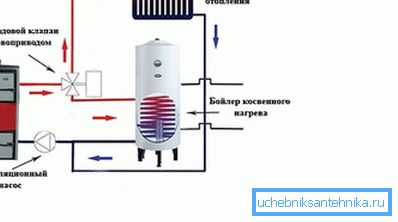

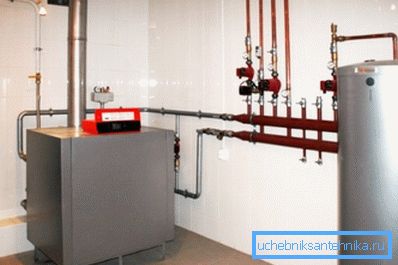

Як бачым, тут схема іншая: кацёл грэе цепланосбіт, які цыркулюе ў сістэме ацяплення. Аднак ад агульнай сеткі трубаправода адведзены асобны контур, які сілкуе бойлер ускоснага нагрэву.

Калі вада ў бойлеры астывае, тэрмастат падае сігнал сервоприводу, які перамыкае троххадовых клапан, і цепланосбіт пачынае паступаць не толькі ў сістэму ацяплення, але і ў цеплаабменнік бойлера, дзе награваецца вада для ГВС. Гэта нагадвае працу битермического цеплаабменніка, толькі ў гэтым выпадку ён не сумешчаны, а падзелены на дзве асобныя часткі.

Звярніце ўвагу! Такая схема надзейней, аднак кошт катла з бойлерам будзе адчувальна вышэй, чым кошт аднаго двухконтурного агрэгата. У гэтым і складаецца галоўнае адрозненне, акрамя таго, для ўстаноўкі бойлера спатрэбіцца дадатковае месца.

Правілы ўстаноўкі абсталявання ў кацельні

Для правільнай працы ацяплення неабходна арганізаваць цеплавой пункт або кацельню.

Нягледзячы на ​​сістэмы аўтаматычнага кіравання і абароны, устаноўленыя ў сучасных катлах, інструкцыя патрабуе выканання шэрагу правіл пры ўладкаванні кацельні:

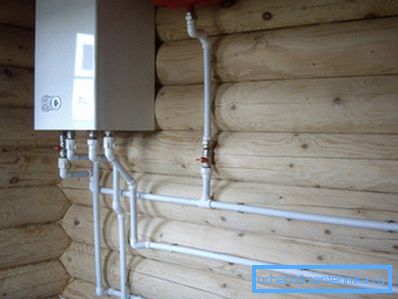

• Для ўстаноўкі абсталявання неабходна вылучыць асобнае памяшканне плошчай не менш за 4 квадратных метраў. У гэтым памяшканні павінна быць хоць бы адно невялікае акно і нармальны дзвярны праём. Часцей за ўсё кацельню ўладкоўваюць у склепе або гаспадарчым памяшканні першага паверха, але можна вынесці яе і ў асобную пабудову;
• Аздабленне кацельні павінна быць выраблена з негаручых матэрыялаў: пліткі, тынкоўкі і г.д .;
• Для нармальнай працы абсталявання і бяспекі апальшчыка ў кацельні павінен быць нармальны прыток паветра. Для гэтага ў сцяне робяць незакрываемый продух;
• Выхад выхлапных газаў ажыццяўляецца праз асобны комін, выводзіць яго ў выцяжку сістэмы вентыляцыі недапушчальна па тэхніцы бяспекі;
• Падлога пад катлом накрываюць сталёвым лістом не менш за 1 м 2;
• Выйсце коміна падымаюць вышэй за ўзровень канька даху на метр.

Звярніце ўвагу! Правілы ўладкавання цеплавога пункта варта выконваць няўхільна для вашай жа бяспекі. У выпадку выкарыстання газавага абсталявання неабходна азнаёміцца ​​з тэхнікай бяспекі і правіламі эксплуатацыі.

Перавагі і недахопы

Зараз разгледзім плюсы і мінусы выкарыстання сістэмы з падвойным контурам.

Пачнем з станоўчых момантаў:

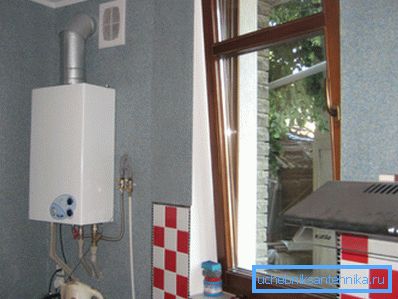

• Дасягаецца прыкметная эканомія прасторы ў доме: за кошт адсутнасці дадатковага бойлера памеры кацельні можна зрабіць меншымі. Гэта асабліва актуальна для невялікіх дамоў, дзе месца і так мала. У выпадку будаўніцтва спецыяльнай прыбудовы для цеплавога пункта дадаецца эканомія сродкаў і матэрыялаў;
• Кошт двухконтурного агрэгата адчувальна ніжэй кошту катла з бойлерам або двух катлоў;
• Падключэнне другога катла або бойлера ўскоснага нагрэву значна ўскладняе мантажныя работы, патрабуе дадатковай арматуры і трубаправода, сродкаў аўтаматыкі і кантролю;
• У выпадку выкарыстання газу вам не спатрэбіцца падключаць два прылады з атрыманнем дазволаў і пуска-наладачныя работы, якія варта вырабляць з дапамогай спецыялістаў.

Звярніце ўвагу! Асноўным крытэрыем выбару такіх прыладаў з'яўляецца эканомія месца і сродкаў. У народзе такія агрэгаты празвалі «катлы для бедных», але, як вядома, беднасць - не загана.

 Зараз абмяркуем адмоўныя бакі дадзенай схемы:

• Прылады з праточны нагрэвам вады не занадта зручныя ў эксплуатацыі: досыць складана рэгуляваць тэмпературу вады, асабліва пры змене напору. Гэты эфект знакам уладальнікам газавых калонак старога ўзору;
• Кааксіяльны цеплаабменнік можа працаваць альбо на абаграванне, альбо на ацяпленне. Гэта прыводзіць да таго, што пры працяглым выкарыстанні ГВС дом можа прыкметна астыць;
• Пры паломцы сумешчанага цеплаабменніка ацяпленне працаваць не зможа да яго замены;
• Нагрэў праточнай вады патрабуе двухразовага павелічэння магутнасці, а гэта прыводзіць да павелічэння габарытаў і масы вырабы;
• Электрычныя катлы ў рэжыме нагрэву праточнай вады будуць таксама працаваць з двайны магутнасцю, а гэта запатрабуе падлучэння да трохфазнай сеткі 380 У, якая ёсць далёка не ўсюды.

Звярніце ўвагу! Відавочна, што схема дастаткова супярэчлівая, і вырашаць тут толькі вам. Вядома, калі купля больш зручнага і дарагога абсталявання для вас непасільная, то выбар тут прадказальны.

Спосабы павышэння цеплавой інэрцыі сістэмы

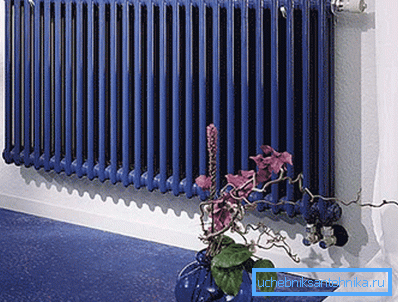

Калі зімы ў вашым рэгіёне халодныя і вы занепакоеныя тым, што пад час выкарыстаньня ГВС батарэі будуць астываць, мы дамо вам некалькі саветаў, як гэтага пазбегнуць. Само сабой, у першую чаргу неабходна паклапаціцца аб добрай цеплаізаляцыі сцен і вокнаў, даху і падлогі, але гаворка не пра гэта.

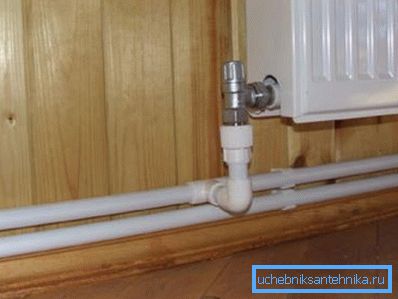

Адзіны спосаб прыпыніць астываньне цепланосбіта - гэта павышэнне яго цеплаёмістасці. Гэтага можна дамагчыся павелічэннем аб'ёму цепланосбіта за кошт выкарыстання труб большага дыяметра.

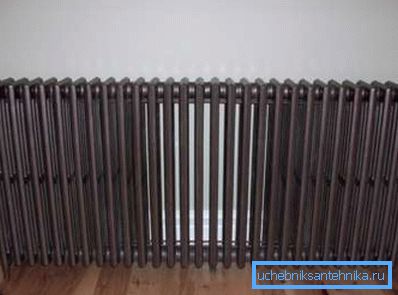

Акрамя таго, можна выкарыстоўваць масіўныя чыгунныя батарэі з падлогавай устаноўкай. Такія ацяпляльныя прыборы астываюць вельмі доўга, так як іх маса можа дасягаць 100 кг.

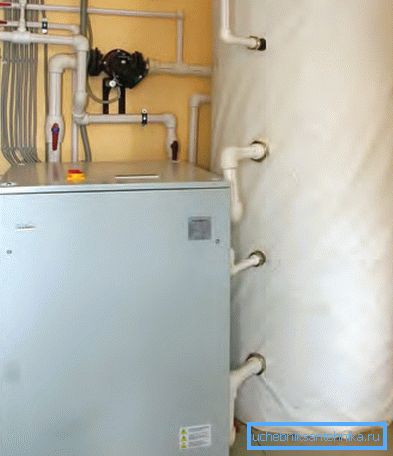

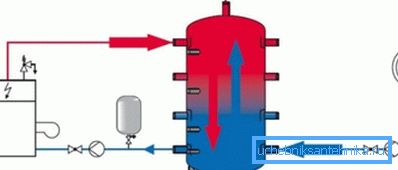

Нарэшце, як ужо было сказана, можна ўбудаваць у сістэму цеплавой акумулятар - бак на некалькі сотняў літраў (да 2000), уключаны паміж катлом і сістэмай ацяплення. Аднак гэта нівеліруе ўсе перавагі схемы: яна стане даражэй і будзе займаць лішняе месца.

Звярніце ўвагу! Пры рацыянальным выкарыстанні гарачай вады праблема астывання батарэй не вельмі актуальная, бо для таго, каб дом моцна астыў, неабходна прымаць душ некалькі гадзін.

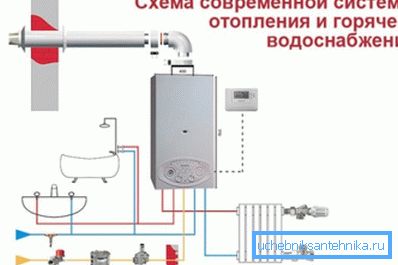

Падключэнне газавага абсталявання

Звярніце ўвагу! Вырабляць падлучэнне газавай магістралі сваімі рукамі строга забаронена. Гэта багата высокімі штрафамі і досыць небяспечна. Таму для таго, каб наладзіць працу газавага катла, вам прыйдзецца выканаць пэўны парадак дзеянняў.

Спачатку неабходна звярнуцца ў БТІ і ўнесці змены ў план дома з унясеннем адпаведных адзнак і пазначэннем кацельнага памяшкання. Таксама змены ўносяць у тэхпашпарт аб'екта.

Затым неабходна звярнуцца ў газавую службу і падаць заяву на падключэнне катла. Спатрэбіцца прадаставіць тэхнічны пашпарт прылады.

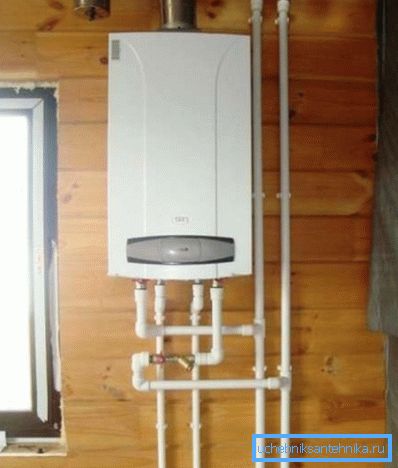

Пасля гэтага варта вырабіць ўстаноўку абсталявання і мантаж ўсёй сістэмы, акрамя падлучэння газавай магістралі. Лічыльнік газу павінен быць таксама ўстаноўлены і апламбаваны.

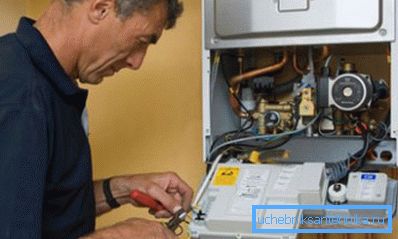

Цяпер запрашаем спецыяліста газавай службы, які падлучае кацёл да магістралі. Паралельна падаем заяўку інспектару на ўвод абсталявання ў эксплуатацыю.

Нарэшце, інспектар правярае правільнасць падлучэння, афармляе дазвольныя дакументы і ў выпадку калі прэтэнзій няма, пускае ў сістэму газ.

выснову

Двухконтурная схема ацяпляльнай сістэмы - гэта нядрэннае рашэнне для эканомных гаспадароў і ўладальнікаў невялікіх дамоў. Сучасныя мадэлі працуюць даволі прыстойна і надзейна.

Відэа дапаможа вам наглядна у гэтым пераканацца.
