Двухконтурные катлы ацяплення - гарантыя цяпла ў доме

Далёка не заўсёды сістэмы цэнтралізаванага ацяплення і падачы гарачай вады працуюць бездакорна. Значна часцей назіраюцца сітуацыі, калі тэмпература вады ў батарэях пакідае жадаць лепшага, тая ж праблема сустракаецца і з гарачым водазабеспячэннем. Двухконтурный ацяпляльны кацёл стане сапраўдным выратаваннем у гэтай сітуацыі.

Што дае ўстаноўка катла

Самае галоўнае дасягненне - незалежнасць ад працы гарачага водазабеспячэння і цэнтралізаванага ацяплення. Галоўнае, каб захоўвалася падача халоднай вады, а яе падагрэў забяспечыць кацёл.

Двухконтурный кацёл ацяплення дае такія перавагі як:

• катлы займаюць не так ужо і шмат месца, таму могуць быць устаноўлены нават у невялікіх гарадскіх кватэрах, дзе дэфіцыт вольнага месца - звыклая з'ява. Пад іх не трэба адводзіць асобнае памяшканне;

• пераважная большасць сучасных мадэляў забяспечваюцца прыладамі рэгулявання працы ацяплення. За кошт гэтага атрымоўваецца дамагчыся аптымальнага мікраклімату ў кватэры;

Звярніце ўвагу! Акрамя рэгулявання працы ацяплення, дасягаецца яшчэ і істотная эканомія на кошту ацяплення.

• бяспеку пасля ўстаноўкі катла дома не змяншаецца, вытворцы выкарыстоўваюць шматступенную абарону прылады ад перагрэву, так што нават пры выхадзе са строю гарэлка проста адключыцца і нічога страшнага не адбудзецца.

Ёсць і некалькі невялікіх недахопаў:

• гарачая вада пачне паступаць не адразу, а праз нейкі час, гэта характэрна для праточнага гарачага водазабеспячэння. Справа ў тым, што двухконтурный ацяпляльны кацёл павінен хутка паспець падцяпліць праходзіць праз трубу халодную ваду, а гэта зойме некаторы час;

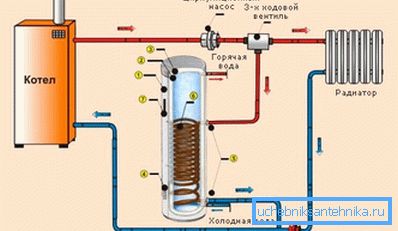

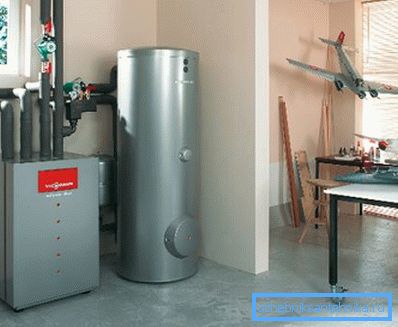

Звярніце ўвагу! Калі патрэба ў гарачай вадзе вялікая, то мае сэнс спыніцца на назапашвальнай схеме гарачага водазабеспячэння (ГВС). У такім выпадку усталёўваецца бойлер, у якім захоўваецца некалькі дзясяткаў літраў гарачай вады.

• пры выкарыстанні яго для ГВС падача гарачай вады ажыццяўляецца толькі ў адным пункце водоразбора. Калі пляц кватэры / дома вялікая, гэта не вельмі зручна;
• абвязка двухконтурного катла ацяплення складаней, чым одноконтурный.

Класіфікацыя двухконтурных катлоў

Класіфікацыя такіх прылада можа выконвацца па некалькіх прыкметах, напрыклад, па тыпу распальвання, спосабу мантажу, ўвазе паліва і т. Д. Перад выбарам пэўнай мадэлі нядрэнна было б хоць бы ў агульным выглядзе азнаёміцца ​​з відамі падобных прылад.

Па спосабе мантажу можна вылучыць:

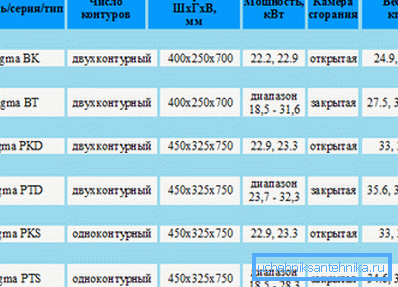

• насценныя мадэлі - часта выкарыстоўваюцца ў гарадскіх кватэрах;

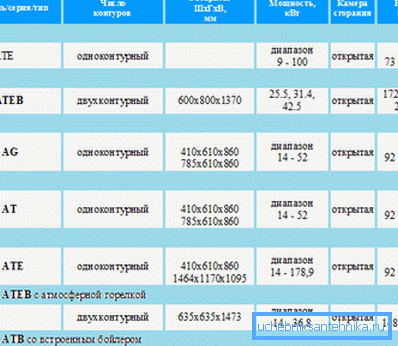

• падлогавыя аналагі - адрозніваюцца большай магутнасцю, але і месцы займаюць не ў прыклад больш. Такія мадэлі часцей за ўсё выкарыстоўваюцца ў прыватных дамах і пад іх вылучаюць асобнае памяшканне.

Двухконтурные ацяпляльныя катлы можна класіфікаваць і па тыпу працы:

• з адкрытай камерай згарання (другая назва - атмасферныя) - адрозніваюцца нізкай коштам, але і ККД невысокі, тэмпература газаў на выхадзе складае парадку 1000? С. Паветра для гарэння паліва забіраецца прама з памяшкання дзе кацёл і ўсталяваны;
• турбірованный мадэлі - тут камера ўжо закрытага тыпу і згаранне паліва адбываецца з большай эфектыўнасцю;

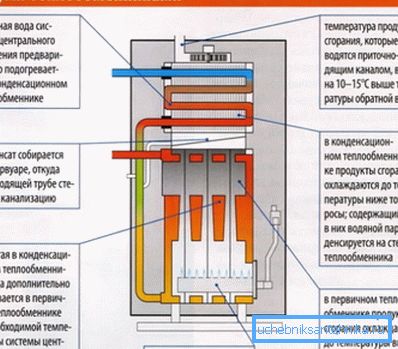

• кандэнсацыйныя катлы - на сённяшні дзень з пункту гледжання эфектыўнасці, мабыць, лепшы варыянт. На выхадзе газы маюць тэмпературу ўжо каля 500? З, то ёсць ККД прылады вышэй (па дадзеных вытворцаў прыкладна на 30% у параўнанні з атмасфернымі аналагамі). Адзіным недахопам можна лічыць кошт, цана кандэнсацыйнай мадэлі можа ў некалькі разоў перавышаць кошт «атмосферника».

Па тыпу распальвання можна вылучыць:

• мадэлі з электронным распальваннем, у гэтым выпадку аўтаматыка будзе кантраляваць працэс працы гарэлкі зыходзячы з тэмпературы цепланосбіта;
• і прылады, у якіх распальванне выконваецца з дапамогай пьезо. Галоўнай вартасцю можна лічыць незалежнасць ад электрычнасці, такія прылады часцей за ўсё ўжываюць на дачах і ў загарадных хатах, дзе могуць быць перабоі з падачай электраэнергіі.

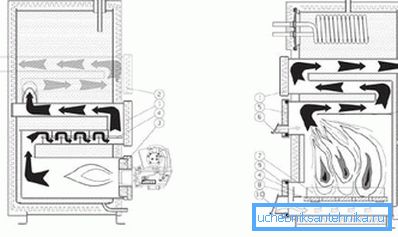

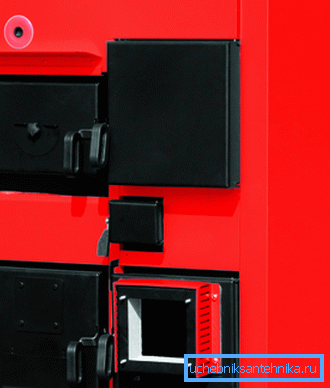

Асобна знаходзяцца двухконтурные камбінаваныя катлы ацяплення. Такія прылады прызначаныя для выкарыстання адразу 2 відаў паліва. Выкарыстоўваюцца такія звязка як дровы-газ, газ - дызпаліва, дровы - дызпаліва, газ - электрычнасць і т. Д. Асноўнае адрозненне ад звычайных прылад складаецца ў тым, што прадугледжана адразу 2 камеры згарання (па адной на газападобнае і цвёрда паліва).

Таксама даволі часта дадаткова абсталёўваюцца электротэнами, праўда, электрычнасць ў такім выпадку выступае ў ролі страхоўкі, а не асноўнай крыніцы цяпла. Пры замене паліва дастаткова проста змяніць гарэлку, гэта робіцца сваімі рукамі без выкліку спецыялістаў.

Звярніце ўвагу! Да такіх прылад можна падключыць не адну ацяпляльную сістэму, бо выхадаў некалькі. Так што працу 2 і нават большай колькасці ацяпляльных контураў цалкам можна забяспечыць адным двухтопливным катлом.

Больш падрабязна пра прыладу і прынцыпе працы двухконтурного катла

У двух словах прынцып працы любога катла можна апісаць досыць проста. Паліва згарае, вызваліла пры гэтым энергія выкарыстоўваецца для нагрэву вады, якая затым падаецца альбо ў трубы ацяпляльнай сістэмы, альбо ў трубаправод ГВС. Гэта даволі спрошчаны падыход, так што мае сэнс разгледзець працу і прылада катла падрабязней.

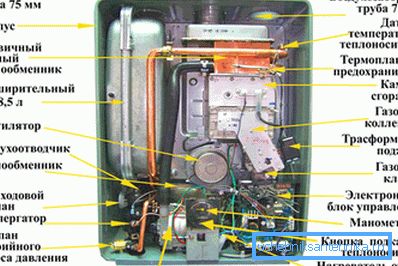

Прылада 2-контурнага катла

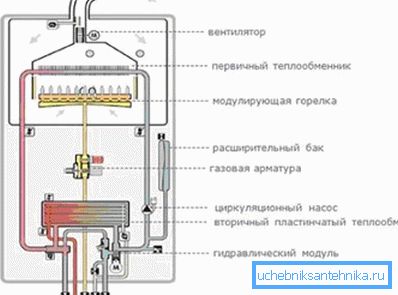

Характэрная асаблівасць такога прылады - наяўнасць 2 цеплаабменнікам, адзін з якіх выкарыстоўваецца для падагрэву цепланосбіта, а другі - для забеспячэння патрэб ГВС. На рынку абраць можна з 2 варыянтаў:

• ацяпляльныя двухконтурные катлы з 2 паасобнымі цеплаабменнікамі (першасным і другасным). Першасны складаецца з медных трубак з оребреніем з медных пласцінак - патрэбна максімальная цеплааддача пры невялікай плошчы, таму выкарыстоўваецца толькі медзь. Другасны - выкарыстоўваецца для ГВС;

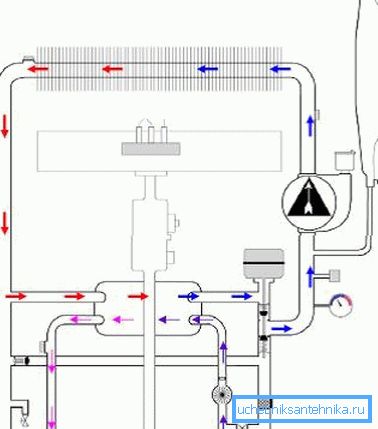

• у некаторых мадэлях выкарыстоўваецца схема «труба ў трубе», гэта значыць ўнутры трубы вялікага дыяметра (па ёй рухаецца вада для патрэбаў ацяплення), знаходзіцца трубка меншага дыяметра, па ёй рухаецца вада для ГВС.

Як працуе 2-контурны кацёл

Рэгуляванне рэжымаў працы катла выконваецца з дапамогай трехховодого клапана, які адказвае за тое, куды пойдзе гарачая вада - у сістэму ацяплення або ў трубаправод ГВС.

Магчымыя 2 рэжыму працы:

• у рэжыме ацяплення дома пры згаранні паліва награваецца першасны цеплаабменнік, а клапан блакуе паступленне вады ў трубу гарачага водазабеспячэння;
• у рэжыме ГВС ўсё адбываецца з дакладнасцю наадварот - цепланосбіт сістэмы ацяплення на час перастае падагравацца, а ўся гарачая вада ідзе ў сістэму ГВС.

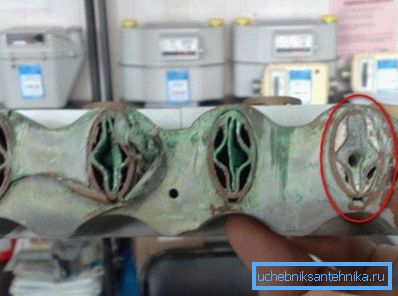

Улічваючы такі рэжым працы катла, мэтазгодней спыніцца на мадэлі з 2 паасобнымі цеплаабменнікамі. Справа ў тым, што гэта проста палегчыць рамонт. З часам склад вадаправоднай вады зробіць сваю справу і цеплаабменнік давядзецца мяняць, у выпадку, калі іх будзе 2, то замена абыдзецца танней.

Ці можна выкарыстоўваць некалькі катлоў адначасова

Часам такое падзел рэжымаў працы не задавальняе, у такім выпадку і ўзнікае пытанне, ці можна ўсталяваць па асобным катла для ацяплення і патрэб ГВС.

Можна сцвярджаць, што:

• з чыста тэхнічнага пункта гледжання гэта магчыма, але падлучэнне двух катлоў ацяплення пры ўмове, што адзін з іх выкарыстоўваецца менавіта для ГВС нелагічна. Справа ў тым, што ў такім выпадку пра рэгулёўцы вады ў змяшальнік можна забыцца, зручней у гэтым выпадку ўсталяваць калонку для нагрэву вады;
• падключыць можна некалькі маламагутных катлоў каскадам (г.зн. паслядоўна). У такім выпадку кожны наступны будзе ўключацца ў працу пасля таго, як магутнасці папярэдніх не будзе хапаць. Гэта забяспечыць самы гнуткі варыянт рэгулявання працы ацяплення, могуць выкарыстоўвацца як звычайныя, так і двухтопливные катлы ацяплення.

асаблівасці абвязкі

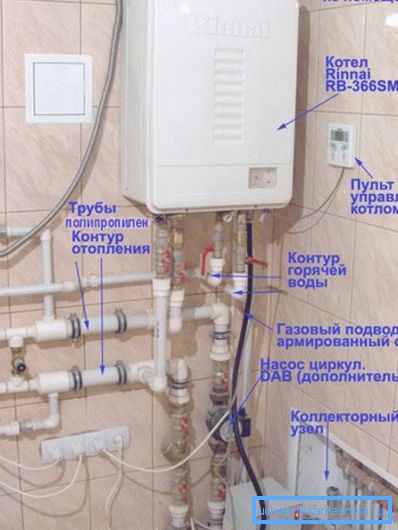

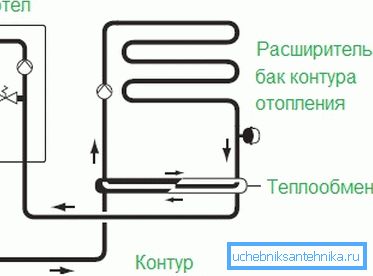

Пад абвязкай разумеюць правільнае падлучэнне катла да ацяпляльнай сістэме. Пры жаданні можна пералічыць больш за дзесятак спосабаў. падыходных для розных сітуацый. Асноўнае адрозненне ад падлучэнне одноконтурный катла складаецца ў тым, што замест аднаго прыйдзецца працаваць з 2 выхадамі - да аднаго падключаецца сістэма ацяплення, а да іншага - ГВС.

Разгледзім некалькі агульных рэкамендацый:

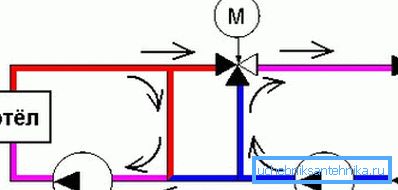

• часта ў ацяпляльных контурах прысутнічаюць спажыўцы з істотна адрознай магутнасцю (напрыклад, звычайныя радыятары дапоўнены сістэмай «цёплая падлога» у некаторых пакоях). У такім выпадку ў схему ацяплення ўводзіцца гідраўлічны падзельнік (таксама вядомы як анулоид або гидрострелка). Гэта дазваляе максімальна падзяліць котловой контур і контур з уключэннем маламагутных ацяпляльных прыбораў;

• абвязку можна істотна спрасціць калі ў катле ўжо ёсць такія элементы ацяпляльнай сістэмы як цыркуляцыйны помпа, пашыральны бачок, сістэма бяспекі;
• адзін і той жа кацёл можна выкарыстоўваць для камбінаванай сістэмы ацяплення, у асобнай яе часткі можа выкарыстоўвацца вада, а на іншым участку - антыфрыз. Інструкцыя па абвязцы ў такім выпадку патрабуе ўстаноўкі падзельніка. Па сутнасці гэта прылада падзяляе ацяпляльную сістэму на 2 контуру, крыніца энергіі для іх агульны, а вось астатнія элементы (насос, пашыральны бачок і т. Д.) - агульныя;

• да другога выхаду на катле падключаецца вадаправод ГВС.

падвядзенне вынікаў

Выкарыстанне 2-контурнага катла дазволіць знізіць залежнасць дома ад цэнтралізаванага ацяплення і падачы гарачай вады. Вядома, кошт такога прылады істотная, але камфорт і эканомія, атрыманая за кошт рэгулявання працы ацяпляльнай сістэмы, таго варта. Прапанаваны матэрыял дазволіць у агульных рысах азнаёміцца ​​з відамі катлоў, прыладай і прынцыпам работы, а таксама нюансамі іх падлучэння.

На відэа паказаны прыклад абвязкі двухконтурного катла.
