Двухтрубная сістэма ацяплення: варыянты выканання і праблемы

01-06-2018
Ацяпленне

Як уладкованая двухтрубная сістэма ацяплення прыватнага дома або шматкватэрнага жылога будынка? Па якіх прыкметах могуць класіфікавацца падобныя сістэмы? Якія праблемы могуць паўстаць у працэсе рэалізацыі гэтай схемы і як іх вырашыць? Давайце разбірацца.

Двухтрубная спадарожная схема ацяплення для двухпавярховага катэджа.

Што гэта такое

Пачнем з апісання агульных прынцыпаў працы сістэмы ацяплення.

Нагрэў ацяпляльных прыбораў забяспечваецца цыркуляцыяй праз іх цепланосбіта (тэхнічнай вады, тосола, этиленгликоля і г.д.). Для цыркуляцыі неабходны перапад, які ствараецца паміж уваходам і выхадам прыбора.

Гэты перапад можа забяспечвацца некалькімі спосабамі:

  • Падключэннем праз элеваторный вузел да цеплатрасе, дзе паміж якая падае і зваротнай ніткамі падтрымліваецца розніца ціскаў у 2 - 3 кгс / см2.

Нюанс: пасля элеватара перапад паміж сумессю і обратку куды менш - 0,2 - 0,3 кгс / см2. Перавышэнне гэтага значэння зрабіла б цыркуляцыю празмерна хуткай. Наступствы - шум у трубах і завышаная тэмпература зваротнага трубаправода.

  • Цыркуляцыйнай помпай.
Цыркуляцыйны помпа забяспечвае рух цепланосбіта.
  • Розніцай у шчыльнасці гарачага і халоднага цепланосбіта ў так званых гравітацыйных (самацёчная) сістэмах.

Відавочна, што ва ўсіх выпадках трэба забяспечыць падключэнне кожнага ацяпляльнага прыбора да агульнай сістэмы двума падводкамі. Гэта можна зрабіць некалькімі прынцыпова адрознымі спосабамі.

схема кароткае апісанне
однотрубная Ацяпляльныя прыборы падлучаныя ў агульны кальцавой контур
двухтрубная Ацяпляльныя прыборы падлучаныя паміж якія падаюць і зваротным трубаправодамі, якія праходзяць па ўсім перыметры ацяпляных памяшканняў
коллекторная Кожны ацяпляльны прыбор забяспечаны ўласнай парай падводак, падлучаных да агульнага калектару

Дзіўна, што, у шматкватэрных дамах пераважаюць змешаныя схемы падлучэння радыятараў. Наяўнасць вылучанага які падае і зваротнага разліву ацяплення робіць сістэму двухтрубной; у самы час у межах стояка батарэі часта аб'ядноўваюцца паслядоўна.

А тут мы бачым камбінаванне Калектарнай і двухтрубной схем.

класіфікацыя

Двухтрубная сістэма ацяплення, у сваю чаргу, можа быць класіфікавана па некалькіх дадатковым прыкметах.

арыентацыя

Вертыкальная схема ўжываецца толькі ў шматпавярховых дамах. Кожны радыятар ўяўляе сабой перамычку паміж праходзілымі побач якія падаюць і зваротным стаяку.

Гарызантальная схема можа выкарыстоўвацца як у шматкватэрных дамах (прыклад з двума разліву згадваўся абзацам вышэй), так і ў катэджах.

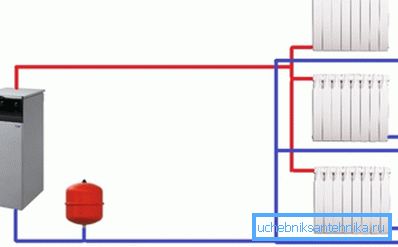

Вертыкальная двухтрубная схема.

Адначасова і тупіковыя

У спадарожнай схеме цепланосбіт ў падачы і обратку рухаецца па кольцы ў адным кірунку; у тупіковай - у процілеглых кірунках. Тупіковая схема запатрабаваная там, дзе дзвярныя праёмы або панарамныя вокны робяць праблематычным мантаж поўнага кольцы труб.

Ніжні і верхні разліў

Прыкладна да 70-х гадоў мінулага стагоддзя на тэрыторыі СССР пераважалі дома з верхнім разліву: ад элеваторный вузла які падае трубаправод ўздымалася на гарышча; адтуль цепланосбіт па стаяках паступаў у обратку, размешчаную ў склепе.

Прымяненне такой схемы мела некалькі практычных следстваў:

  • Гарышча воляй-няволяй рабіўся ацепленым і меў габарыты, дастатковыя для абслугоўвання і рамонту запорной арматуры.
  • Кожны стояк ацяплення пры рамонце даводзілася адключаць у двух кропках - у падвале і на гарышчы.
  • Пры запуску скінутай сістэмы (як усёй, так і асобных стояков) з яе прыходзілася нацкоўваць паветра. Для гэтай мэты які падае разліў мантаваўся з невялікім ухілам, а ў верхняй яго кропцы ўсталёўваўся пашыральны бак са сбросником. Адпаведна, запуск дома суправаджаўся візітам на гарышча.

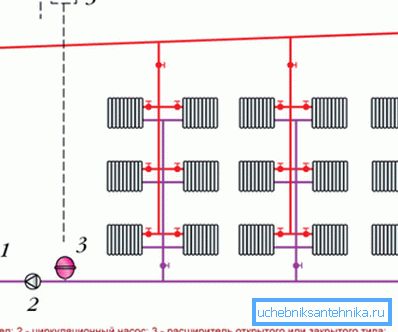

Схема з верхнім разліву.

Зрэшты: у некаторых выпадках сбросник ўсё ж выводзіўся ў склеп праз усе паверхі. Пры невялікім перасеку скіду паветра выцясняецца праз яго на фронце патоку вады.

З з'яўленнем плоскіх дахаў і развіццём панэльнага домабудавання верхні разліў быў практычна выцеснены ніжнім: і падача, і обратку перавандравалі ў склеп. Стаякі сталі злучацца парамі ў кватэрах верхняга паверху. Пасля скіду кожны з іх мае патрэбу ў выдаленні паветранай коркі; для гэтай мэты ў кватэрах верхняга паверху мантуюцца краны Маеўскага або звычайныя вентыля.

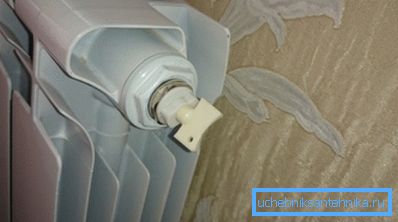

Воздушник ў кватэры верхняга паверху.

Звярніце ўвагу: схема з ніжнім разліву больш ўразлівая да аварый ў халодную пару года. Скід паветра (асабліва ў адсутнасць доступу да ўсіх воздушникам) займае працяглы час; пры нізкіх тэмпературах нярэдкія выпадкі, калі частка стояков паспявае змерзнуць.

годнасці

Чым, уласна, добрая 2 х трубавая сістэма ацяплення?

Яе галоўная вартасць - у тым, што яна дазваляе забяспечыць больш-менш сталую тэмпературу ацяпляльных прыбораў па ўсім будынку.

Пры однотрубной ацяпляльнай сістэме падлучэння батарэі ў пачатку кольцы адзінага разліву будуць мець тэмпературу падачы (тыпова - 70-75 С). у канцы - тэмпературу обратку (50 С). Тут жа ў кожны радыятар будзе паступаць цепланосбіт з тэмпературай, мала адрознай ад той, якая забяспечваецца катлом на падачы або элеваторный вузлом пасля вузла змешвання (элеватара).

Акрамя таго, у выпадку вялікага дома з салідным колькасцю батарэй 2-трубавая сістэма ацяплення проста безальтэрнатыўная: ні адна канфігурацыя однотрубной кольцы не ахопіць усе памяшканні 80-кватэрнага будынка.

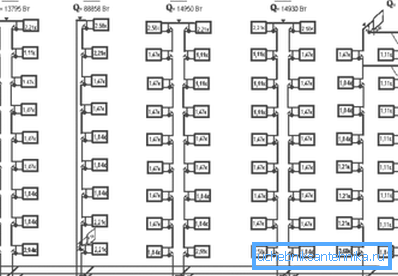

Ўчастак сістэмы ацяплення дзевяціпавярховікі. Однотрубная схема мець неабходную канфігурацыю проста не можа.

Папярэджваючы пярэчанні: так, коллекторная схема больш чым можа замяніць двухтрубную. Аднак цана яе рэалізацыі будзе вышэй у дзесяткі разоў дзякуючы каласальнаму выдатку труб; акрамя таго, вялікая агульная даўжыня падводак будзе азначаць велізарныя нямэтавае страты цяпла.

праблемы

Без іх таксама не абышлося.

выдаткі

Відавочна, што пры роўнай дыяметры дзве трубы заўсёды будуць даражэй адной. Пры невялікай плошчы ацяплянага будынка атрыманыя выгоды не акупяць гэтую розніцу: роскід тэмператур прасцей кампенсаваць, павялічыўшы колькасць секцый радыятараў у канцы однотрубной кольца.

балансіроўка

Двухтрубная сістэма ацяплення катэджа мае патрэбу ў балансаванні.

Што гэта такое?

Для пачатку обрисуем сутнасць праблемы.

Уявіце сабе, што ад ацяпляльнага катла ўглыб дома сыходзяць дзве трубы. Па першай вада паступае да радыятараў, па другой - вяртаецца. Пры гэтым кожны радыятар ўяўляе сабой перамычку паміж гэтымі трубамі.

У чым тут праблема? Ды ў тым, што кожны ацяпляльны прыбор будзе гасіць перапад паміж падачай і обратку. Калі на першай батарэі ён будзе роўным, скажам, 0,2 кгс / см2, то на другім - ужо 1,75, на трэцім - 1,5 і гэтак далей.

На правым канвектар перапад будзе менш, чым на левым.

У выніку мы атрымаем вельмі непрывабную карціну:

  • Аб стабільнай тэмпературы батарэй гаворка ісці не будзе. Чым менш перапад, тым павольней цыркуляцыя, тым ніжэй тэмпература даходзіць да радыятара цепланосбіта.
  • Што яшчэ горш, у моцныя халады астуджэнне канцавых батарэй можа прывесці да адукацыі ледзяных затораў з поўнай прыпынкам цыркуляцыі і непазбежнай размарозка труб ацяплення.

Інструкцыя па балансаванню сістэмы ацяплення катэджа сваімі рукамі выглядае так:

  1. Кожны радыятар забяспечваецца дроселем на адной з падводак (пажадана - на обратку).
  2. Выдатак цепланосбіта праз першыя ад катла або элеватара ацяпляльныя прыборы абмяжоўваецца да таго часу, пакуль іх тэмпература не зраўнуецца з апошнімі.

Карысна: больш зручны ў выкарыстанні функцыянальны аналаг дроселя - термостатическая галоўка. Яна дазваляе задаць ня расход вады праз яе, а мэтавую тэмпературу.

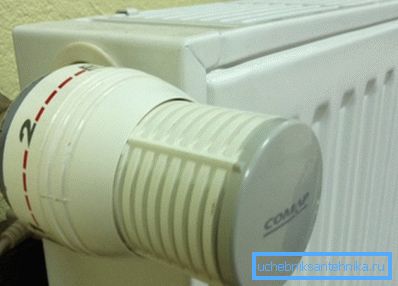

Термоголовка моцна спросціць балансаванне.

Слушнае пытанне: а як працуе двухтрубная схема ў шматкватэрным доме? Там дросселирование батарэй не практыкуецца, аднак роскід тэмператур паміж імі параўнальна невялікі.

Функцыю дроселя там выконвае пераменны дыяметр труб. Прывядзём тыповыя значэння для дзесяціпавярховы дома пабудовы 80-90 гадоў.

Ўчастак сістэмы ацяплення ДК, мм
Падводка да радыятара або канвектары 20
стояк 25
Разліў на канцавым участку 32 - 40
Разліў у элеватара 40 - 50
На фота добра бачная розніца ў перасеку падводкі і стояка.

Кожны пераход перасеку абмяжоўвае расход цепланосбіта; з улікам загадзя завышанай прапускной здольнасці разліву гэтага хапае для функцыянавання схемы ў штатным рэжыме.

карысныя дробязі

  • Пры балансіроўка дроселямі часовай прамежак паміж змяненнем рэжыму дросселирования і стабілізацыяй тэмпературы ацяпляльных прыбораў дасягае 6 - 8 гадзін.
  • Для катэджа плошчай да 100 м2 з прымусовай цыркуляцыяй цепланосбіта ў двухтрубной сістэме разумны мінімум перасеку разліву - ДУ2, да 200 м 2 - ДУ25.
  • У гравітацыйнай сістэме разліў нельга рабіць танчэй ДУ32 пры выкарыстанні палімерных труб і ДУ40 - сталёвых. Акрамя таго, самацёчнага сістэмы прымяняюцца на плошчы не больш за 100 м2: у памяшканні вялікіх памераў гідраўлічны супраціў доўгага контуру проста не забяспечыць мінімальна неабходнай хуткасці цыркуляцыі.

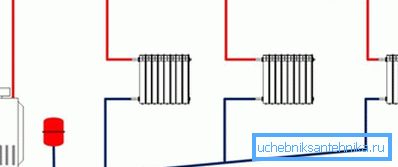

Гравітацыйная двухтрубная схема.

заключэнне

Спадзяемся, што выдзелены ў распараджэнне чытача матэрыял дапаможа яму ў праектаванні, будаўніцтве ці рамонце ацяпляльных сістэм. Даведацца больш аб тым, як функцыянуе двухтрубная сістэма ацяплення, дапаможа відэа ў гэтым артыкуле. Поспехаў!
