Эфектыўная схема ацяплення двухпавярховага дома пры дапамозе

Пры пабудове прыватнага жылога дома, адной з найважнейшых задач, якую трэба будзе вырашыць яшчэ на стадыі праектавання будаўніцтва, з'яўляецца пісьменная арганізацыя аўтаномнай сістэмы ацяплення. Справа ў тым што ад правільнага вырашэння гэтага пытання, галоўным чынам, будзе залежаць не толькі ўзровень камфортнага пражывання ў доме ў халодную пару года, але таксама і памер штогадовых фінансавых выдаткаў, якія трэба будзе аплачваць за куплю паліва для кацельнага абсталявання.

Распрацоўка сістэмы вадзянога ацяплення

Калі для ацяплення невялікага аднапавярховага прыватнага жылога дома можна выкарыстоўваць звычайную каменную або цагляную печ, то для абагравання вялікіх дамоў і катэджаў больш эфектыўнымі з'яўляюцца розныя схемы вадзянога ацяплення двухпавярховага дома з выкарыстаннем газавых або цвёрдапаліўных награвальных катлоў.

Для таго каб больш дэталёва вывучыць гэтае пытанне, у гэтым артыкуле будзе прадстаўлена кароткая аглядная інструкцыя, у якой разгледжаны найбольш распаўсюджаныя схемы ацяплення двухпавярховага дома з выкарыстаннем радыятарнага абагрэву і сістэмы цёплых падлог. (Гл. Таксама артыкул Труба для цёплай падлогі: асаблівасці.)

Асноўныя кампаненты ацяпляльнай сістэмы

Незалежна ад таго, якая была абраная схема разводкі ацяплення двухпавярховага дома, любая падобная сістэма ўключае ў сябе набор наступных вузлоў і механізмаў, якія неабходныя для забеспячэння яе бесперабойнай працы:

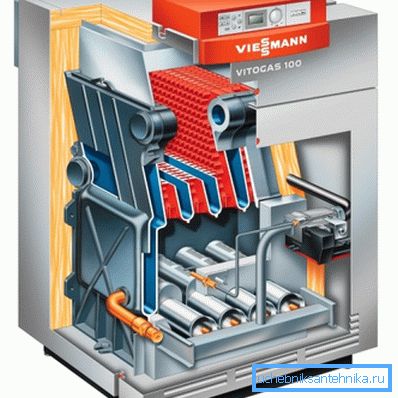

1. ацяпляльны кацёл можа працаваць на вадкім, цвёрдым або газападобным паліве, і служыць для нагрэву вады ці іншага цепланосбіта да пэўнай працоўнай тэмпературы.

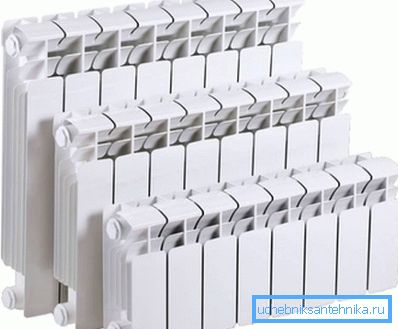

2. радыятары ацяплення, па сутнасці, з'яўляюцца звычайнымі цеплаабменнікамі, у якіх цяпло ад разагрэтай вады перадаецца праз оребренной металічныя сценкі да халоднага навакольнага паветры.
3. Як правіла, кожная схема радыятарнага ацяплення двухпавярховага дома ўключае ў сябе два злучаных паміж сабой контуру водаправодных труб. Контур прамога трубаправода служыць для транспарціроўкі разагрэтага цепланосбіта ад катла да канчатковага награвальнага прыбора, то ёсць радыятара, усталяванага ў кожным пакоі, а контур адваротнага - для вяртання астылага цепланосбіта назад у кацёл.

1. пашыральны бачок служыць для згладжвання перападаў ціску ў сістэме, і кампенсацыі аб'ёму цепланосбіта. Пры награванні рабочай вадкасці, яна павялічваецца ў аб'ёме, у выніку чаго, яе лішкі трапляюць у герметычную камеру пашыральнага бачка. У выніку астуджэння, паніжэння ціску і памяншэнні аб'ёму вадкасці, цепланосбіт пад дзеяннем подпружиненной дыяфрагмы вяртаецца назад у сістэму.
2. цыркуляцыйны помпа забяспечвае пастаяннае рух рабочай вадкасці па трубаправодзе ў зададзеным кірунку, і падтрымлівае зададзены працоўны ціск вады ў сістэме.

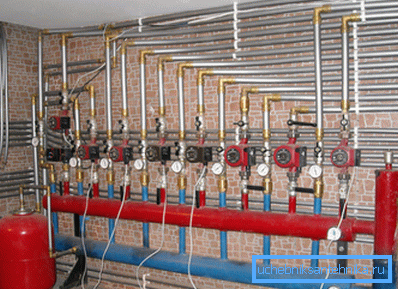

3. Акрамя ўсяго іншага, любая схема ацяплення двухпавярховага прыватнага дома змяшчае разнастайныя элементы запорной і рэгулюе арматуры: Шаравыя краны, ахоўныя і зваротныя клапаны, механічныя тэрмастаты, а таксама злучальныя фітынгі і крапежныя элементы.

Савет! У дамах сезоннага пражывання, у якасці цепланосбіта, замест вады рэкамендуецца выкарыстоўваць спецыяльную нізкатэмпературнага вадкасць або антыфрыз. Яго кошт істотна вышэй, чым кошт звычайнай вады, аднак ён не замярзае пры адмоўных тэмпературах, а таксама валодае антыкаразійнымі ўласцівасцямі.

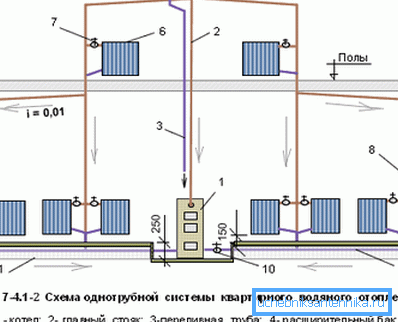

Падключэнне па однотрубной схеме

Найбольш просты, але ў той жа час найменш эфектыўнай з'яўляецца однотрубная схема сістэмы ацяплення двухпавярховага дома, якая ўяўляе сабой ланцужок радыятараў ацяплення, устаноўленых у розных пакоях, якія паслядоўна злучаныя паміж сабой пры дапамозе металічных або пластыкавых водаправодных труб.

Такі выгляд падлучэння дазваляе мінімізаваць колькасць выкарыстоўваных матэрыялаў і выкананых работ, аднак пры гэтым ён валодае некаторымі істотнымі недахопамі.

1. Разагрэтая вада, праходзячы па трубах і радыятарам, аддае сваё цяпло нераўнамерна, і па меры прасоўвання да выдаленых пакоях дома, паступова астывае.
2. Для кампенсацыі гэтай з'явы, каб павялічыць плошчу цеплааддачы, у аддаленых памяшканнях патрабуецца ўсталёўваць большую колькасць вадзяных радыятараў.
3. Пры такім варыянце падлучэння, становіцца немагчымым сваімі рукамі адрэгуляваць аптымальную тэмпературу для кожнага асобна ўзятага памяшкання ў жылым доме.

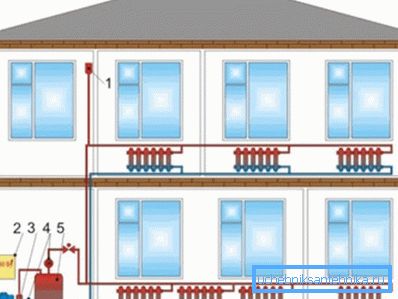

Выкарыстанне двухтрубной схемы

Больш эфектыўнай, але ў той жа час больш дарагой з'яўляецца двухтрубная схема вадзянога ацяплення двухпавярховага дома, мантаж якой патрабуе расходу большай колькасці матэрыялаў і працоўных выдаткаў.

Пры такім падключэнні кожны вадзяной радыятар паасобку, уваходным патрубком злучаецца з прамым контурам ацяплення, а выхадных патрубком - са зваротным контурам ацяпляльнай сістэмы.

Для двухпавярховых дамоў такі варыянт падлучэння лічыцца найбольш аптымальным, бо валодае наступнымі перавагамі:

1. Дзякуючы раўнамернай цеплааддачы, забяспечваецца аднолькавы прагрэў ўсіх памяшканняў жылога дома, незалежна ад іх узаемнага размяшчэння адносна ацяпляльнага катла.
2. Асобнае падключэнне кожнай секцыі дае магчымасць самастойна рэгуляваць неабходную тэмпературу для кожнай канкрэтнай пакоя або памяшканні жылога дома.
3. Больш эфектыўнае размеркаванне цяпла прыводзіць да павышэння энергаэфектыўнасці ўсёй сістэмы, а адпаведна да істотнай эканоміі паліва.

Звярніце ўвагу! Акрамя ўсяго іншага, такое падключэнне дазваляе прыбраць з старонніх вачэй магістральныя прамыя і зваротныя трубаправоды, размясціўшы іх пад чыставую падлогай, ці за элементамі дэкаратыўнага аздаблення сцен.

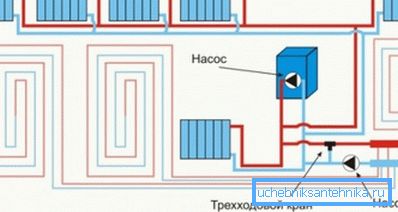

Разводка труб па камбінаванай схеме

Пры праектаванні і будаўніцтве жылога дома з сістэмай цёплых падлог, найбольш рацыянальнай будзе камбінаванае схема ацяплення прыватнага двухпавярховага дома, якая спалучае ў сабе адначасова однотрубные і двухтрубной падлучэнне.

У гэтым выпадку, паралельна прамым і адваротнага трубаправодзе, праз троххадовых кран падключаецца асобны калектар для цепланосбіта, да якога паслядоўна далучаецца сістэма цёплага вадзянога падлогі.

Такое падключэнне валодае ўсімі перавагамі двухтрубной схемы, а акрамя таго дазваляе паасобку ўключаць радыятары ацяплення і сістэму цёплай падлогі, што дае магчымасць больш гнутка рэгуляваць неабходную тэмпературу ў памяшканні.

Савет! Паралельна калектарам сістэмы цёплай падлогі таксама можна падключыць полотенцесушители, размешчаныя ў ваннай, душавой або на кухні.

заключэнне

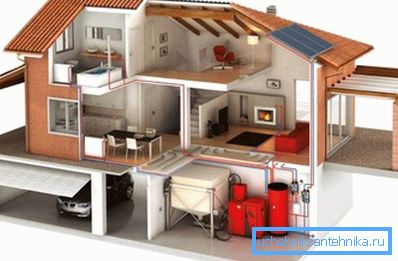

Незалежна ад таго, якая была абраная схема ацяпленне двухпавярховага дома з'яўляецца важным аб'ектам унутранай інфраструктуры, і да выканання падобных работ трэба падыходзіць з веданнем справы, паколькі грубыя памылкі праектавання або мантажу можна будзе ліквідаваць толькі ў цёплы час года.

Усю неабходную інфармацыю таксама можна атрымаць, паглядзеўшы відэа ў канцы гэтага артыкула, або прачытаўшы падобныя матэрыялы на нашым сайце.
