Электрокотел для ацяплення: варыянты выканання, асаблівасці

Як уладкованы ацяпляльны электрокотел таго ці іншага тыпу? Як абраць прылада аптымальнай магутнасці? Як падключыць яго да сілкавання і трубах з цепланосбітам? Нарэшце, ці існуюць эканамічныя электрокотлы ацяплення? Паспрабуем разабрацца.

прылада

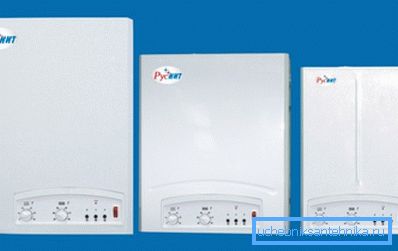

У продажы можна сустрэць ацяпляльныя электрокотлы трох тыпаў, прынцыпова адрозныя спосабам пераўтварэнні электраэнергіі ў энергію цеплавую.

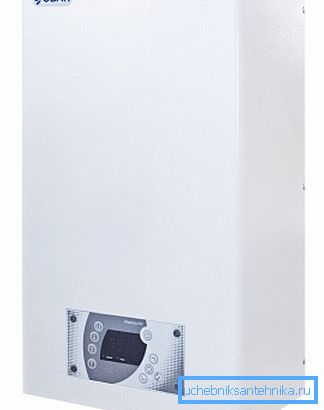

тэнов

Нагрэў вады ці іншага цепланосбіта ажыццяўляецца ў праточным баку з нержавеючай або эмаляваным сталі, у які змешчана некалькі трубчастых электрычных нагревателей (Тэнов). Кантактныя клемы нагревателей знаходзяцца, зразумелая справа, за межамі бака. ТЭНы падлучаныя да схемы кіравання, якая дазваляе ступеніста рэгуляваць магутнасць нагрэву.

Дзіўна, што, усе сучасныя прамысловыя і бытавыя электрокотлы для ацяплення забяспечваюцца тэрмастатамі, якія рэгулююць магутнасць у залежнасці ад тэмпературы цепланосбіта. У шматлікіх прылад прадугледжана магчымасць падлучэння выноснага тэрмадатчыка, які дазваляе прывязаць рэгуляванне магутнасці да тэмпературы ў памяшканні.

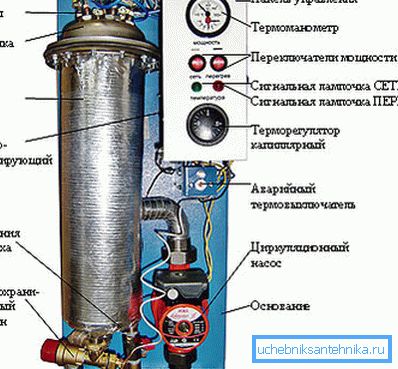

Акрамя ўласна бака з ТЭНами, у корпусе катла звычайна можна выявіць:

• цыркуляцыйны помпа (Часта - з магчымасцю рэгулявання прадукцыйнасці).
• Манометр і клапан бяспекі, які скідае ціск у контуры пры перавышэнні разліковага значэння.
• аўтаматычны паветраадводнік.
• Апцыянальна - пашыральны бак, кампенсавальны павелічэнне аб'ёму цепланосбіта пры нагрэве.

Схема кантролю не толькі ступеніста рэгулюе магутнасць у залежнасці ад тэмпературы цепланосбіта, але і цалкам спыняе падачу харчавання пры перагрэве (у прыватнасці, пры разгерметызацыі контуру).

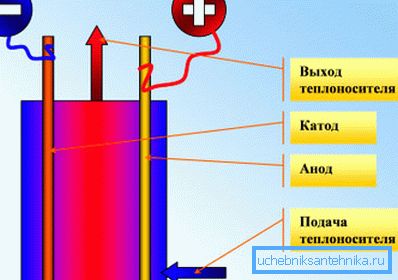

электродные

Верагодна, шматлікім чытачам даводзілася выкарыстоўваць ці хаця б бачыць самаробныя кіпяцільнікі з пары вострыя лёзы. Яны разносяцца ізалявальнай пракладкай на невялікае (да 5 мм) адлегласць, пасля чаго на іх падаецца харчаванне і ўся канструкцыя апускаецца ў ваду.

Бо вадаправодная вада ўяўляе сабой раствор шматлікіх соляў, яна праводзіць ток; у сілу жа таго, што канцэнтрацыя соляў параўнальна невялікая, яна мае даволі высокую электрычны супраціў. Адпаведна, праслойка вады паміж электродамі паводзіць сябе як звычайны рэзістар - награваецца пры падачы харчавання.

Толькі што мы вычарпальна апісалі працу электродного катла Гала (часам прадукцыю кампаніі памылкова называюць Галант). Ён грэе ваду не апасродкавана - перадачай ёй цяпла ад трубчастых нагревателей - а непасрэдна: цепланосбіт сам становіцца рэзістарам, праз які цячэ ток.

Дзіўна, што, пры станоўчых тэмпературах вада паводзіць сябе згодна ўсіх канонах фізікі; ў сумленнасці, яна пашыраецца пры нагрэве. Дзякуючы выцясненні цёплай вады ў верхнюю частку контуру больш халоднымі масамі пры невялікай працягласці контуру электрокотлы ацяпляльныя электродные могуць абыходзіцца без цыркуляцыйных помпаў.

індукцыйныя

З'явай электрамагнітнай індукцыі называецца ўзбуджэнне навядзення токаў ў правадыру, змешчаным ўнутр шпулькі індуктыўнасці. (Гл. Таксама артыкул Сонечныя калектары для ацяплення дома: асаблівасці.)

Калі правадыр ўяўляе сабой такую ​​ж катушку, то з яе можна зняць напружанне, якое будзе суадносіцца з напругай на першай шпульцы ў той жа прапорцыі, у якой суадносіцца колькасць віткоў провада ў іх. Менавіта так працуе любы электрычны трансфарматар.

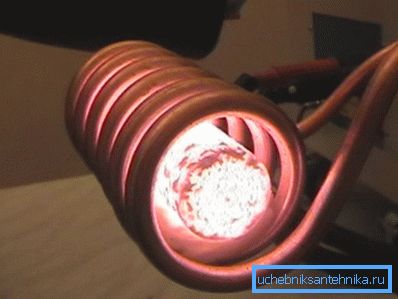

Калі ж ўнутры шпулькі індуктыўнасці апынецца маналітны стрыжань, то ён проста-проста пачне разагравацца навядзення токамі. Пры гэтым дыэлектрычныя матэрыялы, якія падзяляюць катушку і стрыжань, ніяк не паўплываюць на нагрэў апошняга.

Разуменне прынцыпу працы дазваляе нам вырабіць сваімі рукамі найпросты індукцыйны кацёл. Дастаткова любым спосабам зафіксаваць у пластыкавай вадаправоднай трубе сталёвы пруток так, каб ён не дакранаўся яе сценак, а затым наматаць па-над трубы катушку з меднага провада. Арганізаваўшы цыркуляцыю вады праз трубу, мы атрымаем яе стабільны нагрэў. (Гл. Таксама артыкул Біяпаліва для камінаў: асаблівасці.)

Плюсы і мінусы

Наколькі добрыя электрокотлы на фоне канкуруючых рашэнняў? Ці ёсць у іх істотныя недахопы?

агульныя асаблівасці

• Прамы нагрэў цепланосбіта электрычнасцю - самы дарагі крыніца цеплавой энергіі з усіх масава ужыўных. Каб не быць галаслоўнымі, дамо чытачу самастойна параўнаць выдаткі.

• Спажываная катлом электрычная магутнасць можа быць забяспечана далёка не ўсюды. Скажам, паўнавартаснае ацяпленне дачы значнай плошчы цяжка рэалізаваць проста таму, што тыповы мяжа магутнасці для дачы, які забяспечвае алюмініевая праводка садовага таварыства - 2-2,5 кВт.
• Разам з тым выкарыстанне электрычнасці гарантуе максімальную ступень камфорту карыстальніка. Кацёл не патрабуе сыходу і здольны месяцамі працаваць у цалкам аўтаномным рэжыме. Ўладальніку не трэба клапоціцца аб захоўванні і транспартаванні паліва, яго захоўванні, адводзе і ўтылізацыі прадуктаў згарання.

Акрамя таго: электрычная схема кіравання дазваляе пры жаданні пашырыць функцыянальнасць катла GSM-модулем, вынасных пультам кіравання, праграмуемым таймерам і г.д.

• Сярэдняя цана электрычных ацяпляльных прылад прыкметна ніжэй, чым газавых або цвёрдапаліўных. Прычыны - адносная прастата канструкцыі і невысокі матэрыялаёмістасць вытворчасці.

Акрамя агульных якасцяў, кожны з відаў абсталявання мае некаторыя ўласныя плюсы і мінусы.

тэнов

Іх галоўная вартасць з пункту гледжання пакупніка менавіта ў тым, што ён атрымлівае рашэнне ўсё-у-адным. Уся абвязка электрокотла ацяплення ўжо знаходзіцца ў яго корпусе: дастаткова толькі падключыць выхадныя патрубкі да ацяпляльнага контуры.

Асноўная праблема Тэнов прылад - паступовае адукацыю шумавіння на паверхні нагревателей, якое можа прывесці да іх перагрэву і выхаду са строю. Зрэшты, у замкнёным контуры аўтаномнай сістэмы ацяплення гэтая праблема не варта занадта востра: пасля выпадзення ў асадак ўсіх раствораных у вадзе соляў новым няма адкуль узяцца.

электродные

Яны валодаюць двума важнымі перавагамі:

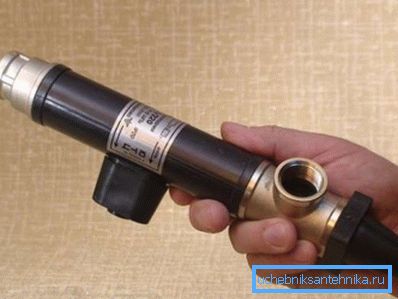

1. Кампактнасцю. Маламагутных прылада гэтага тыпу выдатна размесціцца пад падваконнікам або за ўнітазам.

1. Абсалютнай бяспекай. Пры разгерметызацыі контуру нагрэў спыніцца не дзякуючы спрацоўванняў аўтаматыкі, а проста ў сілу прынцыпу працы прыбора: у адсутнасць правадыра паміж электродамі ток перастане цечу.

Без мінусаў таксама не абышлося.

1. Электроды дзякуючы адрыву з іх паверхні зараджаных часціц паступова раствараюцца і патрабуюць замены.
2. Кацёл здольны працаваць толькі з адным цепланосбітам - вадой. Мала таго: яе склад павінен адпавядаць ГОСТ 2874-82 Вада пітная. Гігіенічныя патрабаванні.

індукцыйныя

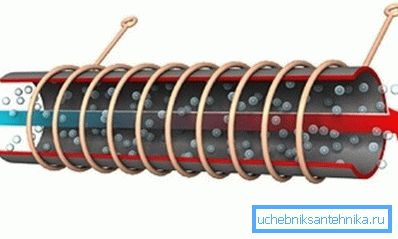

З бяспекай у гэтым выпадку некалькі горш: індукцыя працуе ў любы асяроддзі. Галоўная вартасць індукцыйнай схемы - у тым, што кацёл практычна вечны.

Мяркуйце самі:

• У ім няма ні адной якая рухаецца дэталі.
• Якія праводзяць контуры не кантактуюць з цепланосбітам і, адпаведна, не схільныя эрозіі і электрахімічным працэсам.
• Накіп на стрыжні ніякім чынам не паўплывае на яго працаздольнасць: яму можа пашкодзіць хіба што нагрэў да кропкі плаўлення сталі (прыкладна 1100С), што ў рэальных умовах недасягальна.

Дарэчы: ўзбуджэнне віхравых токаў выклікае слабую вібрацыю стрыжня, ​​разбуральныя накіп.

мантаж

Катлы з электрычнай магутнасцю звыш 7 КВт патрабуюць абавязковай наяўнасці 380 вольт, якія падаюцца ад шчытка асобным кабелем.

Тыповая схема падлучэння электрокотла ацяплення да сеткі ўключае:

• СУВЯЗЕ (прылада ахоўнага адключэння) на ўваходзе ў дом.
• Трохфазны аўтамат непасрэдна ў ланцугі харчавання катла.

Якая-небудзь стабілізацыя, як правіла, не патрабуецца. Награвальным элементам напружанне на ўваходзе абыякава, а электроніка кіравання забяспечваецца ўласнымі імпульснымі пераўтваральнікамі харчавання.

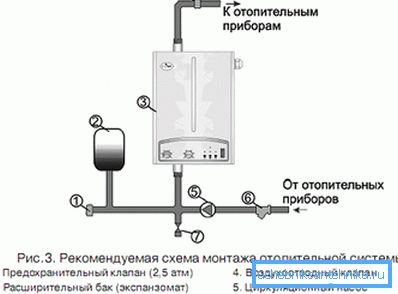

Як выглядае падлучэнне электрокотла да сістэмы ацяплення? Для Тэнов катла, як ужо гаварылася, дастаткова проста далучыць падачу і обратку контуру: уся абвязка знаходзіцца ў яго ўнутры. На выпадак дэмантажу на ўваходах ставяцца адсякаюць вентыля.

Нюанс: сістэме ацяплення можа спатрэбіцца дадатковы пашыральны бак. Сумарны аб'ём пашыральных бачкоў павінен быць прыкладна роўны 10% аб'ёму цепланосбіта.

Індукцыйныя і электродные катлы патрабуюць мантажу:

1. Пашыральнага бака.
2. Цыркуляцыйнага помпы.
3. Групы бяспекі, якая складаецца з манометра, ахоўнага клапана і воздушника.

магутнасць

Як выглядае разлік магутнасці электрокотла ацяплення для дома вядомага памеру? Вось простая інструкцыя.

У якасці базавага значэння бяруцца 60 ват на кубаметр ўнутранага аб'ёму ацяплянага памяшкання. На кожную дзверы дадаецца 200 ват, на акно - 100. Акрамя таго, выкарыстоўваецца рэгіянальны каэфіцыент:

Так, для дома плошчай 75 м2 з трохметровымі столямі, двума дзвярамі і чатырма вокнамі ў Крыме разлік будзе мець выгляд (75 * 3 * 60 + (2 * 200) + (4 * 100)) * 0,7 = 10010 Вт.

эканамічнасць

Многія прадаўцы актыўна рэкламуюць эканомныя электрокотлы для ацяплення, якія дазваляюць паменшыць выдаткі на падтрыманне цяпла ў 1,5 - 2 разы. Пры гэтым падкрэсліваецца, што прылады маюць высокі (да 98%) ККД, выгадна адрозьнівае іх ад канкуруючых рашэнняў. У якасці эканамічных рашэнняў, як правіла, падаюцца індукцыйныя і электродные катлы.

Праўдзівая ці рэклама?

Давайце падумаем, ці здольныя нейкія канструктыўныя асаблівасці або тэхнічныя характарыстыкі паўплываць на законы фізікі.

• Пры працы награвальнага прыбора любога тыпу не здзяйсняецца карыснай працы: ні адзін прадмет з ненулявое масай не перамяшчаецца супраць вектара гравітацыі.
• Такім чынам, уся выдаткаваная энергія пераўтворыцца ў канчатковым рахунку ў паскарэнне руху малекул асяроддзя. Г.зн. у нагрэў.

Паўторымся: ККД любога электрапрыбора прамога нагрэву роўны 100%.

Іншая справа, што з-за канструктыўных асаблівасцяў катла частка цеплавой энергіі можа быць перададзена ня цепланосбіта, а навакольнага паветры. Аднак пры размяшчэнні катла ў ацяпляным памяшканні яна пойдзе зноў-такі на нагрэў дома.

Высновы відавочныя. Зацвярджэнне, што адзін электрычны награвальны прыбор эканамічней іншага - звычайная дэзінфармацыя.

заключэнне

Спадзяемся, што прапанаваная ўвазе чытача інфармацыя дапаможа чытачу ў выбары і мантажы ацяпляльнага абсталявання. Як заўсёды, у відэа ў гэтым артыкуле можна знайсці дадатковыя матэрыялы. Поспехаў!
