Электрычны кацёл ацяплення галант: што гэта такое

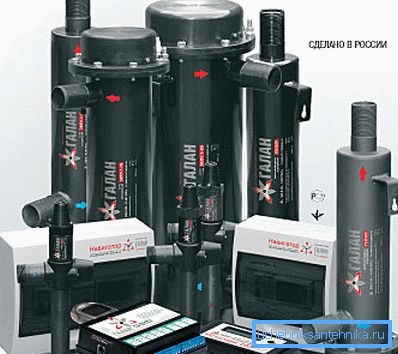

Выкарыстанне электрычнай энергіі для абагравання памяшканняў зараз можна сустрэць даволі-такі часта, асабліва гэта тычыцца тых мясцовасцяў, якія ня газіфікаваны. І адным з відаў падобнага абсталявання з'яўляецца ацяпляльныя электрычныя катлы Гала.
Сам прынцып працы ў такіх агрэгатаў у корані адрозніваецца ад Тэнов прыбораў, але гэта адрозненне толькі належным чынам служыць, так як павялічваецца ККД працэсу і памяншаецца спажыванне электраэнергіі. Вядома, два апошнія якасці можна паставіць на першае месца, таму, у гэтым артыкуле мы распавядзем аб такім абсталяванні, а таксама пакажам вам відэа ролік, які адлюстроўвае дадзеную тэму.

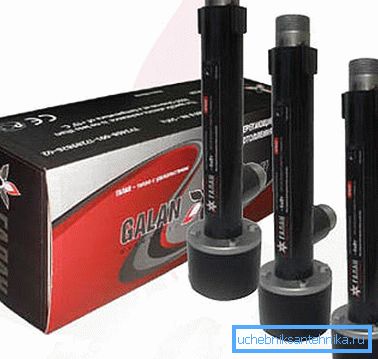

электродные катлы
Як гэта працуе
Заўвага. Перш за ўсё, варта адзначыць, што любы электрычны ацяпляльны кацёл гала, незалежна ад яго памераў і магутнасці, уяўляе сабой сістэму праточнага тыпу з іённым метадам нагрэву цепланосбіта. Усе гэтыя агрэгаты сумесна з ацяпляльным контурам, няхай гэта будзе радыятары або цёплая падлога, згодна з нормамі і патрабаванням ПУЭ і ДАСТ 12.1.030-81 дапускаюцца да працы толькі пры наяўнасці зазямлення.
На практыцы ацяпляльны кацёл Галант ўяўляе сабой ёмістасць з двума палярнымі электродамі і двума адтулінамі для ўваходу і выхаду цепланосбіта (часцей за ўсё Ацяпляльнікі маюць цыліндрычную форму).
Сеткавае напружанне для прыбора, у залежнасці ад яго мадыфікацыі, можа быць:
- альбо 220В;
- альбо 380В.
Але ў любым выпадку частата току застаецца роўнай 50Гц, і гэтая лічба прыведзеная нездарма. Атрымліваецца, што прынцып нагрэву тут заснаваны на замыканні ланцуга, сапраўды гэтак жа, як і ў выпадку з Тэном, толькі там перамычкай служыць нихромовая спіраль, а тут - сам цепланосбіт.
Калі цепланосбіт праходзіць праз ёмістасць, то палярнасць электродаў змяняецца па 50 раз у секунду. Такім чынам, іёнам таксама даводзіцца мяняць кірунак руху з той жа частатой. Ад такой хуткасці тэмпература вадкасці падымаецца, то бок, кажучы мовай фізікі, адбываецца працэс яе іянізацыі (не электролізу, як думаюць некаторыя).
Для тых, у каго выклікае трывогу пагружаны ў вадкасць электрод (як бы токам не ўдарыла!) Можна сказаць, што інструкцыя па тэхніцы бяспекі выключае такую магчымасць і вось чаму.
Ток, як вядома, праходзіць па шляху найменшага супраціву, таму што дарога знаходзіцца як раз паміж двума канчаткамі стрыжняў і ніяк не можа ўплываць на вадкасць у ацяпляльным контуры за выключэннем яе нагрэву. Таксама можна супакоіць тых, хто баіцца пажару ў выпадку працёку ёмістасці награвальніка - у выпадку ўцечкі вадкасці ланцуг паміж электродамі размыкается і сістэма, натуральна, адключаецца.
| катэгорыя вымярэння | Магчымасць прымянення катлоў па назвах | |||||||
| ачаг 2 | ачаг 3 | ачаг 5 | ачаг 6 | гейзер 9 | гейзер 15 | вулкан 25 | ||
| Памеры памяшкання ў м куб (м3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
| Спажываная магутнасць намінальная (квт) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
| Напружанне намінальная (У) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
| Сярэдні расход электраэнергіі пры дастатковай ўцяпленні памяшкання (кВт / гадзіну) | 0,5 | 0,75 | 1,25 | 1,5 | 2,5 | 4 | 6,6 | |
| Максімальная сіла току кожнай фазы (А) | 9,1 | 13,7 | 22,7 | 27,3 | 13,7 | 22,7 | 37,5 | |
| Намінальная сіла току для аўтаматыкі ў электрамеханічным варыянце (А) | 10 | 16 | 25 | 32 | 3 па 16 | 3 па 25 | 3 па 40 | |
| Перасек меднага провада (мм2) | 220В | 4 | 4 | 4 | 6 | - | - | - |
| 380В | - | - | - | - | 4 | 4 | 6 | |
| Неабходнае (рэкамендуемае) колькасць цепланосбіта ў сістэме ацяплення (л) | 20 - 40 | 25- 50 | 30 - 60 | 35 - 70 | 50 - 100 | 100 - 200 | 150 - 300 | |
| Унутраны дыяметр (ДК) патрубков на ўваходзе і выхадзе цепланосбіта ў катле (мм) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
| Даўжыня агрэгата (мм) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
| Маса агрэгата (кг) | 0,85 | 0,9 | 1,05 | 1,1 | 5,0 | 5,3 | 5,7 |
Выкарыстоўваючы сапраўдную табліцу, вы зможаце падабраць мадыфікацыю катла для свайго дома
Заўвага. Ацяпляльныя сістэмы, якія функцыянуюць ад розных мадыфікацый сістэмы Гала, могуць быць дапоўнены тэрмарэгулятарамі. Іх могуць ўсталёўваць альбо на батарэі ацяплення, альбо арматуру аўтаматыкі катла і яны будуць сачыць за станам мікраклімату ў памяшканні.
падключэнне

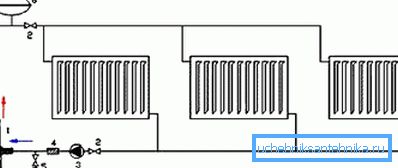

- На верней схеме вы бачыце, як ацяпляльны электрычны кацёл гала падключаецца да Радыятарны контуры ацяплення. Усё вельмі проста - галоўнае, каб вы правільна разлічылі суадносіны магутнасці самага катла і патрэбаў сістэмы, але гэта зрабіць лёгка - у пашпарце радыятараў і ў пашпарце катла вы заўсёды зможаце прачытаць гэтыя дадзеныя. Але не варта таксама забываць пра тое, што, перш за ўсё, вам трэба падлічыць патрэбную магутнасць для памяшкання.

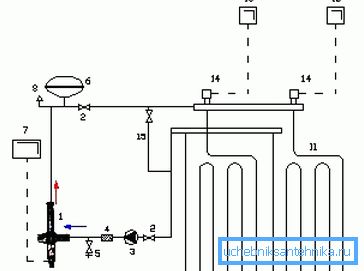

- Пры падключэнні сістэмы цёплай падлогі абавязкова прамыйце яе і пажадана, каб гэта быў інгібітар Праектар - калі там раней стаяў іншы ацяпліцель, то ў контуры абавязкова ёсць солі, якія не дазволяць вам скарэктаваць шчыльнасць вадкасці для налады катла. Запраўку сістэмы абавязкова трэба вырабляць дыстыляванай вадой.

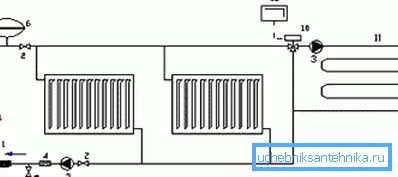

- Таксама, вы можаце падключыць сваімі рукамі двухконтурную сістэму - радыятары і цёплая падлога, дзе мантаж катла вырабляецца аналагічна двум верхнім устаноўкам. Але гэтыя контуры маюць патрэбу ў рознай тэмпературы цепланосбіта, таму ў трубе падачы на цёплая падлога ўразаюць трёхходовой клапан (10). Гэты прыбор будзе аўтаматычна скідаць гарачую ваду ў трубу вяртання пры дасягненні дастатковай тэмпературы ў сістэме цёплай падлогі.
заключэнне
Варта адзначыць, што кошт гала ў параўнанні з Тэнов катлом аднолькавай магутнасці будзе менш. Таксама не забывайце, што ацяпліцель заўсёды павінен знаходзіцца вышэй трубы падачы і быць у вертыкальным становішчы. Першыя 120 см выхаду варта рабіць з ацынкаванай трубы.
