Элеватар ацяплення: першае знаёмства

У гэтым артыкуле нам трэба высветліць, што такое элеватар ў сістэме ацяплення і як ён уладкованы. Акрамя функцый, мы вывучым рэжымы працы элеваторный вузла і спосабы яго рэгулявання. Такім чынам, у шлях.

Што гэта такое

функцыі

Кажучы простымі словамі, Элеватарнай вузлы ацяплення - гэта своеасаблівыя буферы паміж цеплатрасай і дамавікамі інжынернымі сістэмамі.

Яны сумяшчаюць некалькі функцый:

• Пераўтвораць перапад ціскаў паміж ніткамі трасы (3-4 атмасферы) ў неабходныя для працы ацяпляльнага контуру 0,2.
• Служаць для запуску або прыпынку сістэм ацяплення і гарачага водазабеспячэння.
• Дазваляюць перамыкацца паміж рознымі рэжымамі працы сістэмы ГВС.

Удакладнім: тэмпература вады ў кранах не павінна перавышаць 90-95 градусаў. Летам, калі тэмпература вады ў падачы трасы не перавышае 50-55 С, ГВС засілкоўваецца менавіта з гэтай ніткі. У пік халадоў гарачае водазабеспячэнне даводзіцца пераключаць на зваротны трубаправод.

элементы

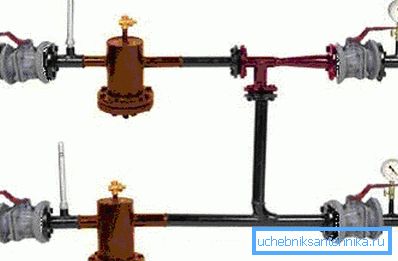

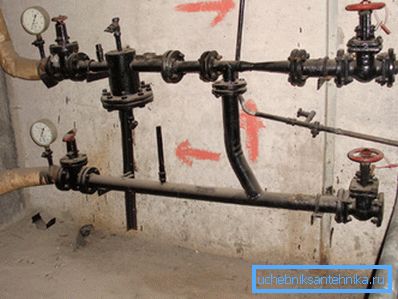

Найпростая схема элеваторный вузла ацяплення ўключае:

1. Пару ўваходных засавак на якая падае і зваротнай нітках. Падача заўсёды размешчана вышэй обратку.
2. Пару дамавікоў засавак, адсякае элеваторный вузел ад сістэмы ацяплення.

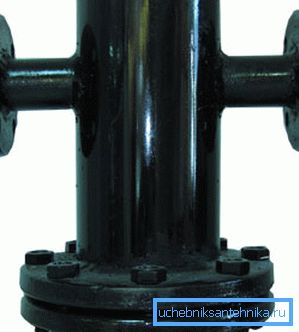

3. Гразявікоў на падачы і, радзей, на обратку.

1. Сбросники ў контуры ацяплення, якія дазваляюць цалкам асушыць яго ці перепустить сістэму на скід, выгнаўшы з яе пры запуску істотную частку паветра. Скіды лічыцца добрым тонам выводзіць у каналізацыю.
2. Кантрольныя вентыля, якія дазваляюць замерыць тэмпературы і ціску падачы, обратку і сумесі.
3. Нарэшце, уласна водоструйной элеватар - забяспечаны фланцамі трайнік для труб з соплам ўнутры.

Як працуе элеваторный сістэма ацяплення? У аснове прынцыпу яе працы ляжыць закон Бярнулі, які сцвярджае, што статычнае ціск у струмені зваротна прапарцыйна яго хуткасці.

Больш гарачая і якая знаходзіцца пад больш высокім ціскам вада з які падае трубаправода ўпырскваецца праз сопла ў раструб элеватара і стварае там, як ні парадаксальна гэта гучыць, зону разрэджання, якiя ўцягваюць праз падсмоктванне частка вады з зваротнага трубаправода ў паўторны цыкл цыркуляцыі.

Тым самым забяспечваюцца:

• Вялікі расход цепланосбіта праз контур пры мінімальным яго расходзе з трасы.
• Выраўноўванне тэмператур блізкіх да элеватараў і далёкіх ад яго ацяпляльных прыбораў.

Як размяркоўваюцца ціску, вымераныя падчас ацяпляльнага сезона? Прывядзём тыповыя параметры.

Тэмпературы ў трасе і пасля элеватара падпарадкоўваюцца так званаму тэмпературным графіку, вызначальным фактарам у якім з'яўляецца вулічная тэмпература. Максімальнае значэнне для якая падае ніткі трасы - 150 градусаў: пры далейшым нагрэве вада закіпіць, нягледзячы на ​​залішні ціск. Максімальная тэмпература сумесі - 95 С для двухтрубная і 105 для однотрубных сістэм.

Акрамя пералічаных элементаў, элеватар сістэмы ацяплення можа ўключаць урэзкі гарачага водазабеспячэння.

Магчымыя дзве іх асноўных канфігурацыі.

1. У дамах, пабудаваных да канца 70-х гадоў, ГВС запитано праз адну ўрэзку ў падачу і адну - у обратку.
2. У больш новых дамах прысутнічае па дзве ўрэзкі на кожнай ніткі. На фланцы для злучэння труб паміж ўрэзку ставіцца подпорная шайба з дыяметрам на 1-2 мм больш, чым дыяметр сопла. Яна забяспечвае перапад, дастатковы для таго, каб пры ўключэнні ГВС па схемах з падачы ў падачу і з обратку ў обратку праз спараныя стаякі і полотенцесушители бесперапынна цыркулявала вада.

зоны адказнасці

Што такое элеваторный вузел ацяплення - мы худа-бедна разабраліся.

А хто за яго адказвае?

• Ўчастак трасы ўнутры дома да фланцаў ўваходных засавак - зона адказнасці транспартыруе цяпло арганізацыі (цеплавых сетак).
• Усё, што пасля ўваходных засавак, і самі засаўкі - зона адказнасці жыллёвай арганізацыі.

Аднак: падбор элеватара ацяплення па нумары (тыпаразмераў), разлік дыяметра сопла і подпорных шайбаў выконваюцца цепласетак. Работнікаў ЖКГ толькі забяспечваюць мантаж і дэмантаж.

кантроль

Якая кантралюе арганізацыя - зноў-такі цепласеткі.

Што менавіта яны кантралююць?

• Некалькі разоў на працягу зімы праводзяцца кантрольныя замеры тэмператур і ціскаў падачы, обратку і сумесі. Пры адхіленнях ад тэмпературнага графіка разлік элеватара ацяплення праводзіцца зноўку з расточваннем або памяншэннем дыяметра сопла. Зразумела, гэтага не варта рабіць у пік халадоў: пры -40 на вуліцы пад'язныя ацяпленне можа прыхапіць лёдам ўжо праз гадзіну пасля прыпынку цыркуляцыі.
• У рамках падрыхтоўкі да ацяпляльнага сезона правяраецца стан запорной арматуры. Праверка гранічна простая: усе засаўкі ў вузле перакрываюцца, пасля чаго адкрываецца любы кантрольны вентыль. Калі вада з яго паступае - трэба шукаць няспраўнасць; акрамя таго, у любым становішчы засавак ў іх не павінна быць цеч па Сальнікаў.
• Нарэшце, у канцы ацяпляльнага сезона элеватары ў сістэме ацяплення разам з самой сістэмай праходзяць выпрабаванні на тэмпературу. Цепланосбіт пры адключанай падачы ГВС разаграваецца да максімальных значэнняў.

кіраванне

Прывядзём парадак выканання некаторых аперацый, звязаных з працай элеватара.

запуск ацяплення

Калі сістэма запоўненая, дастаткова толькі адкрыць дамавікі засаўкі - і цыркуляцыя пачнецца.

Некалькі складаней інструкцыя па запуску скінутай сістэмы.

1. Адкрываецца скід на зваротным трубаправодзе і зачыняецца скід на падачы.
2. Павольна (у пазбяганне гідраўдару) адкрываецца верхняя дамавая засаўка.
3. Пасля таго, як у скід пойдзе чыстая, без паветра, вада, ён зачыняецца, пасля чаго адкрываецца ніжняя дамавая засаўка.

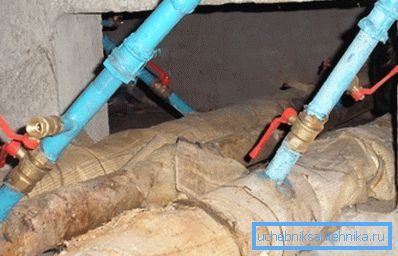

Карысна: калі на стояках стаяць сучасныя шаравыя вентыля, кірунак працы контуру на скід не мае значэння. А вось у шрубавых хуткім противотоком можа адарваць клапана, пасля чаго слесару трэба будзе доўгі і пакутлівы пошук прычынаў спынення цыркуляцыі ў стояках.

Праца без сопла

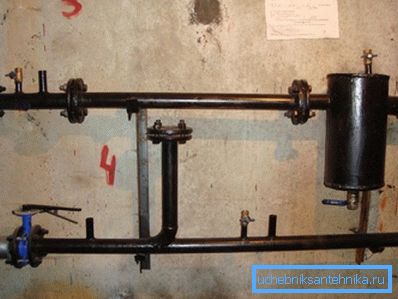

Пры катастрафічна нізкай тэмпературы обратку ў пік халадоў практыкуецца работа элеватара без сопла. У сістэму паступае цепланосбіт з трасы, а не сумесь. Падсмоктванне глушыцца сталёвым бліном.

рэгуляванне перападу

Пры падвышанай обратку і немагчымасці аператыўнай замены сопла практыкуецца рэгуляванне перападу засаўкай.

Як выканаць яе сваімі рукамі?

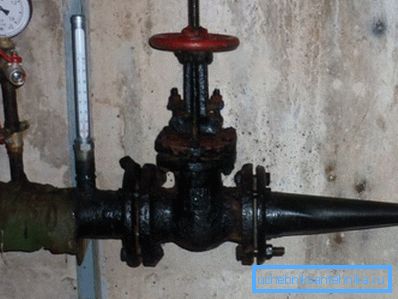

1. Замерыцца ціск падачы, пасля чаго манометр ставіцца на обратку.

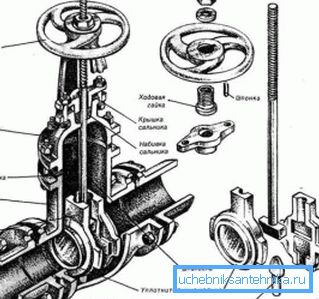

2. Ўваходная засаўка на обратку цалкам зачыняецца і паступова адкрываецца з кантролем ціску па манометры. Калі проста прыкрыць засаўку - яе шчочкі могуць не цалкам апусціцца па штоку і саслізнуць ўніз пазней. Кошт няправільнага парадку дзеянняў - гарантавана размарожаную пад'язныя ацяпленне.

За адзін раз варта прыбіраць не больш 0,2 атмасфер перападу. Паўторны замер тэмпературы обратку праводзіцца праз суткі, калі ўсе значэння стабілізуюцца.

заключэнне

Спадзяемся, што наш матэрыял дапаможа чытачу разабрацца ў схеме працы і парадку рэгулявання элеваторный вузла. Як звычайна, дадатковую інфармацыю яго увазе прапануе прымацаванае відэа. Поспехаў!
