Гарызантальная сістэма ацяплення: асаблівасці прылады

Гарызантальная разводка сістэмы ацяплення ўжо даўно і шырока ўжываецца па ўсім свеце. У нас жа яна толькі пачынае паспяхова ўкараняцца ў новабудоўлях. Чым жа яна так прывабная і якіх відаў бывае, мы і разгледзім у дадзеным артыкуле.

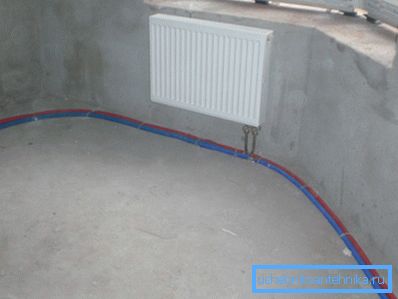

Фота гарызантальнай разводкі трубаправода ацяпляльнай сістэмы

прынцыпы функцыянавання

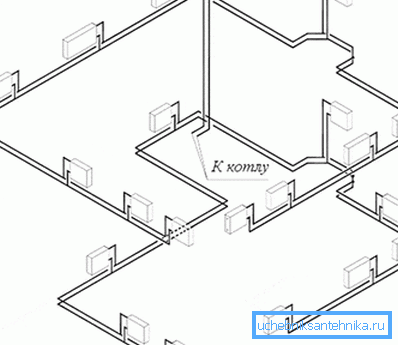

Схема гарызантальнай разводкі ацяплення

Разгляданая сістэма мае наступны структурны склад:

Назва элемента Апісанне і прызначэнне
стояк падачы Размяшчаецца ў пад'ездзе або спецыяльным тэхнічным памяшканні, падае нагрэты цепланосбіт
стояк адводу Размяшчаецца ў пад'ездзе або спецыяльным тэхнічным памяшканні, выводзіць ужо халодны цепланосбіт
калектар Усталёўваецца на кожным паверсе і разводзіць сістэму па кватэрах
2 вентыля Ўсталёўваюцца на кожнай кватэры, дазваляючы кантраляваць падачу цепланосбіта
труба падачы Забяспечвае нагрэтым цепланосбітам радыятар, хаваецца ў сцяжцы падлогі
труба обратку Выдаляе астылы цепланосбіт, хаваецца ў сцяжцы падлогі
радыятар абагравае памяшканне

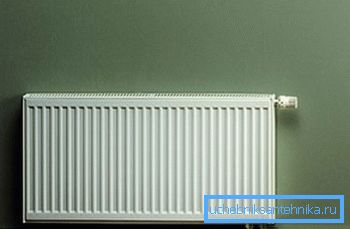

Гарызантальныя радыятары ацяплення выглядаюць эстэтычна дзякуючы схаваным у сцяжцы трубах забеспячэння

віды разводкі

Гарызантальная разводка ацяплення ў залежнасці ад сваёй канструкцыі можа быць:

однотрубная

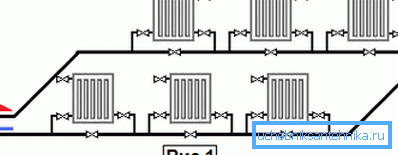

Схема однотрубной падлучэння

Як можна зразумець па малюнку, у дадзеным варыянце тёплая і халодная вадкасць праходзяць па адной і той жа трубе, а радыятары ў адносінах адзін да аднаго падлучаныя паслядоўна.

Вядома ж, кошт такой канструкцыі выходзіць значна ніжэй дзякуючы эканоміі матэрыялаў, але таксама ўсплывае і некалькі адчувальных недахопаў:

  • Вада астывае за той перыяд пакуль пройдзе праз увесь шлях, што значна зніжае каэфіцыент карыснага дзеяння і павялічвае выдаткі на абаграванне памяшкання.

Рада: рэкамендуецца абмежавацца ужываннем такіх сістэм у невялікіх прыватных дамах. У іх контуры ацяплення не настолькі вялікія, каб у поўнай меры адчуць заўчасную страту цяпла цепланосбітам.

  • Адчувальная розніца паміж тэмпературамі першага і апошняга радыятараў у ланцугу. Гэта негатыўна ўплывае на раўнамернасць размеркавання цяпла.
  • Складанасць правядзення рэгулявання сваімі рукамі. Кожнае змяненне працы аднаго з радыятараў будзе аказваць уплыў і на функцыянаванне ўсіх астатніх.

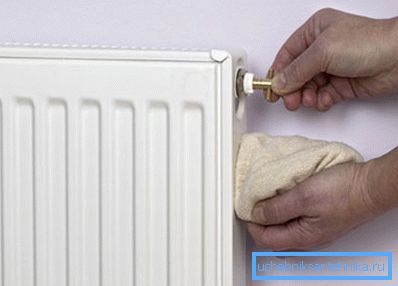

Рэгуляванне працы ацяпляльнага радыятара
  • Нязручнасці ў правядзенні рамонтных работ, бо нават самая дробная рэстаўрацыя будзе патрабаваць адключэння ўсёй сістэмы.

двухтрубная

Схема двухтрубная падлучэння

Тут ужо маецца маса пераваг перад папярэднім варыянтам, і патэнцыял гарызантальнай разводкі рэалізаваны ў поўнай меры:

  • Вадкасць, якая працякае па батарэях, не паспявае астываць, бо падача цепланосбіта адбываецца па адной трубе, а адвод астылай вады - па іншай.
  • Нагрэў радыятараў адбываецца паралельна, што дае магчымасць дамагчыся на іх аднолькавай тэмпературы, і, такім чынам, лепшага мікраклімату ў доме.
  • Магчымасць рэгулявання тэмпературнага рэжыму. Гэта дазваляе больш эканомна выкарыстоўваць сістэму ацяплення, памяншаючы яе моц у перыяды пацяплення на вуліцы.

двухтрубная прамянёвая

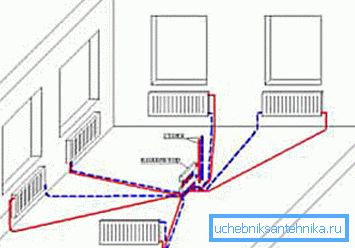

Схема двухтрубная прамянёвага падлучэння

Яна ж коллекторная, так як прадугледжвае мантаж калектара ў кожнай кватэры, які будзе размяркоўваць падачу цепланосбіта да кожнага радыятару індывідуальна.

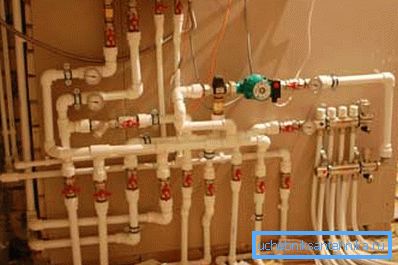

Прыклад калектара сістэмы гарызантальнага ацяплення

Такая разводка труб хоць і мае некалькі мінусаў:

  • Вялікая колькасць матэрыялаў, што ў значнай ступені павялічвае кошт сістэмы.
  • Неабходнасць у наяўнасці цыркуляцыйных помпаў.

Але вялікая колькасць плюсаў ўсё ж робіць яе найбольш прагрэсіўнай і запатрабаванай:

  • Дапушчальнасць рэгулявання прадукцыйнасці кожнага радыятара персанальна. Гэта дае унікальныя магчымасці па кантролі мікраклімату вашага дома.
  • Кожны з контураў з'яўляецца замкнёнай самадастатковай сістэмай. Іх можна абсталяваць дадатковымі дэвайсамі, а пры неабходнасці правядзення рамонтных прац не спатрэбіцца адключаць всё ацяпленне, дастаткова будзе перакрыць патрэбную батарэю.
  • Ня патрабуюцца паветраадводаў на радыятарах, яны ўжо маюцца на калектары.

Рада: рэкамендуецца таксама ўсталёўваць адразу лічыльнікі спажыванага цяпла. Яны дазволяць ўлічваць толькі тое цяпло, якое вам патрабуецца, дзякуючы чаму отпадёт патрэба плаціць за перагрэць памяшканне.

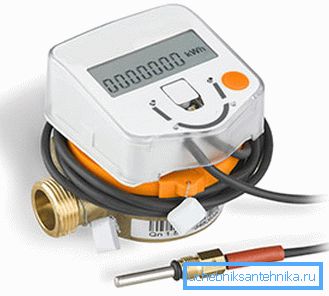

Прыклад лічыльніка цяпла

агульныя характарыстыкі

Столькі шмат пераваг, а ў чым жа падвох? Давайце зірнем на эканамічны аспект гарызантальнага ацяплення:

эканомія

У параўнанні з традыцыйнымі вертыкальнымі сістэмамі разгляданая канструкцыя абыходзіцца даражэй, асабліва гэта тычыцца двухтрубной прамянёвай разводкі. Але шматгадовыя даследаванні ў гэтай галіне паказваюць, што яна акупляецца ўжо на працягу першых двух-трох гадоў. За кошт чаго гэта адбываецца?

Давайце паглядзім:

  • Каля дваццаці адсоткаў кошту ўсіх мантажных работ аплачвае забудоўшчык, бо трубы ацяплення пракладваюцца ў сцяжцы падлогі яшчэ пры яго заліванні.

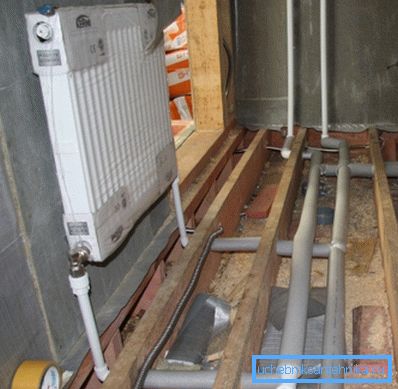

Пракладка поліпрапіленавых труб гарызантальнай сістэмы ацяплення
  • Рэгуляванне магутнасці працы радыятараў дае эканомію ў цёплую надвор'е.
  • Памяншэнне колькасці аварый і працёкаў таксама дазваляе захаваць сямейны бюджэт на выкліках сантэхнікаў.
  • Выкарыстоўваюцца пластыкавыя трубы нашмат танней сталёвых.

Мінімум выступоўцаў элементаў

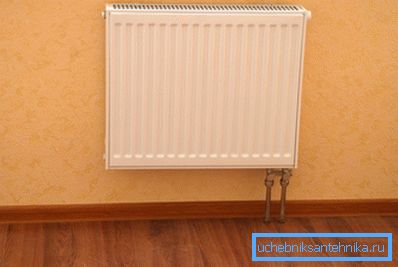

Прыхаваная разводка не псуе ўнутраны інтэр'ер

Асобна варта надаць увагу таго, што трубы, якія падаюць цепланосбіт, схаваныя ў сцяжцы падлогі. Дзякуючы гэтаму можна вылучыць наступныя перавагі:

годнасць апісанне
эстэтычнасць Дызайнерскія рамонты хутка набіраюць папулярнасць, і далёка не кожны захоча назіраць металічныя стаякі ў сваім жыллё. У дадзеным выпадку гэтая праблема цалкам вырашана, уся разводка схаваная ў падлозе і ніяк не замінае інтэр'еру.
бяспеку Асабліва актуальна ў выпадку прысутнасці ў доме маленькіх дзяцей. Адкрытыя сталёвыя трубы часта могуць стаць прычынай апёку ці атрымання фізічнай траўмы.
практычнасць Эксплуатацыйны тэрмін поліпрапіленавага трубаправода, схаванага ў бетоне, дасягае пяцідзесяці гадоў, яны не схільныя карозіі і эластычныя. Усе гэтыя якасці адсоўваюць магчымасць з'яўлення цечы на ​​нявызначаны перыяд.

мантаж

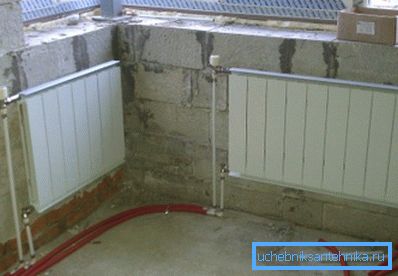

Мантажны працэс у шматкватэрным доме

Адразу неабходна адзначыць, што інструкцыя ўстаноўкі гарызантальнай сістэмы абагравання досыць складаная, і выконваць працы самастойна не рэкамендуецца.

Гэта абумоўлена наступнымі прычынамі:

  • Складанасць выканання неабходных разлікаў і праектавання, якія пад сілу толькі прафесійнаму інжынеру.

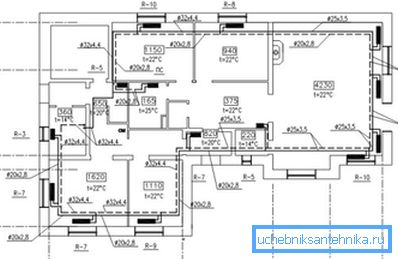

Прыклад праекта двухтрубной гарызантальнай разводкі
  • Непасрэдна для мантажу, запуску і адладкі таксама патрабуецца мець адпаведны вопыт і веданне найноўшых стандартаў, якія ў нашых краях пакуль толькі інтэгруюцца.
  • Неабходнасць пацверджання выканання ўсіх неабходных стандартаў дзяржаўнымі спецыялістамі, якія павінны зарэгістраваць всё ацяпляльнае абсталяванне.

Любая памылка ў праекце або на этапе падлучэння можа пацягнуць за сабой дадатковыя выдаткі, якія перавысяць аплату працы наёмных прафесіяналаў, таму некалькі разоў падумайце, перш чым брацца за ўстаноўку гарызантальнай ацяпляльнай сістэмы ўласнымі сіламі.

заключэнне

Гарызантальныя сістэмы ацяплення шмат у чым пераўзыходзяць традыцыйныя вертыкальныя разводкі. Яны валодаюць лепшай прадукцыйнасцю, больш высокай надзейнасцю, магчымасцю кантролю прадукцыйнасці і мноствам іншых тэхнічных пераваг. І нават іх больш высокі кошт з лішкам акупляецца ўжо ў першыя гады эксплуатацыі.

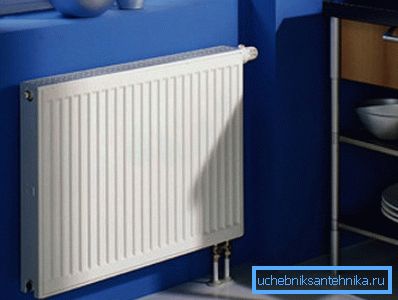

Радыятар, падлучаны да гарызантальнай разводцы

На прадастаўленым відэа вы зможаце азнаёміцца ​​з дадатковымі матэрыяламі, якія маюць непасрэднае дачыненне да выкладзенай теме.Выбирайте для свайго дома толькі лепшае!
