Газавы кацёл для ацяплення і гарачага водазабеспячэння:

Якімі бываюць газавыя катлы, здольныя забяспечыць дом або кватэру ацяпленнем і гарачай вадой? Па якіх прыкметах яны класіфікуюцца? Як выконваецца разводка ацяплення ад газавага катла? Нарэшце, якім вытворцам варта надаць увагу пры выбары абсталявання? Давайце шукаць адказы.

класіфікацыя

Яна магчымая па некалькіх прыкметах.

размяшчэнне

Падлогавыя катлы ўсталёўваюцца, як і вынікае з назвы, на падлогу або на спецыяльную платформу. Як правіла, у падлогавым выкананні выпускаюцца прылады значнай магутнасці (ад 50 кілават да некалькіх мегават).

Іх адметная асаблівасць - адсутнасць у корпусе катла элементаў абвязкі. Група бяспекі, помпа і пашыральны бак набываюцца і мантуюцца асобна.

Падлогавыя катлы могуць, у сваю чаргу, адрознівацца па некалькіх дадатковым параметрах.

• Гарэлка можа быць трубчастай (якая падае газ у паветранае асяроддзе праз трубку з перфарацыяй) або дутьевой (змешваюцца газ і паветра ў аптымальнай прапорцыі).

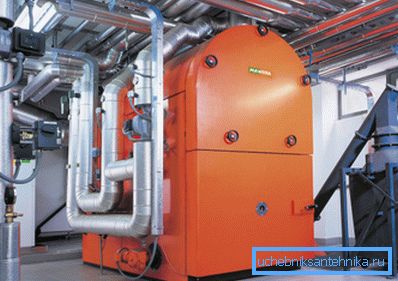

• Цеплаабменнік выконваецца з чыгуну або сталі. Цеплаабменнік сталёвага жаротрубного катла ўяўляе сабой вадзяную кашулю вакол полымя гарэлкі і забяспечвае максімальную магутнасць, часам вылічаецца мегават.

Чыгунны цеплаабменнік больш даўгавечны, але з-за фізічных уласцівасцяў чыгуну мае абмежаванні па максімальнай тэмпературы нагрэву, што абмяжоўвае магутнасць значэннем у некалькі сотняў кілават.

Акрамя таго: дзякуючы далікатнасці чыгуну цеплаабменнікі даводзіцца рабіць выключна масіўнымі. Значную вагу часам прымушае вытворцаў пастаўляць іх у асобных секцыях з мантажом ў кацёл пры яго ўсталёўцы.

Насценныя катлы звычайна маюць магутнасць да 100 кілават і аснашчаны асноўнымі элементамі абвязкі (групай бяспекі, помпай, а часам і пашыральным бачком). Фактычна, мы маем справу з міні-кацельні.

Насценная ўстаноўка мае на ўвазе пэўныя абмежаванні па масе вырабы, што вызначае яго канструктыўныя асаблівасці:

• У насценных катлах выкарыстоўваюцца толькі трубчастыя гарэлкі.
• Цеплаабменнік выконваецца з сталі або медзі. Другі варыянт забяспечвае большую кампактнасць, але зноў-такі абмяжоўвае максімальную тэмпературу полымя.

функцыянальнасць

Па гэтай прыкмеце катлы дзеляцца на одноконтурные і двухконтурные. Одноконтурный кацёл па вызначэнні прызначаны толькі для працы на ацяпленне і, здавалася б, не адпавядае нашым патрабаванням: нагрэву вады для хознужд ён не прадугледжвае. Аднак камплектацыя вырабы бойлерам ўскоснага нагрэву, у якім цепланосбіт аддае частку цеплавой энергіі, вырашае гэтую праблему цалкам.

Звярніце ўвагу! Натуральнае пытанне - а ці зможа гэтая канструкцыя забяспечваць дом гарачай вадой летам? Зразумела. Дастаткова пры мантажы прадугледзець асобны міні-контур, праз які цепланосбіт будзе цыркуляваць паміж катлом і бойлерам пры адсечаных вентылямі ацяпляльных прыборах.

Двухконтурный кацёл мае два паасобных цеплаабменніка для ацяплення і ГВС або, як варыянт, сумешчаны кааксіяльны цеплаабменнік, у якім праточная вада зноў-такі абменьваецца цяплом з цепланосбітам. Акрамя таго, сустракаюцца канструкцыі з убудаваным назапашвальныя награвальнікам ўскоснага нагрэву.

Які варыянт аддаць перавагу патэнцыйнаму пакупніку?

Настойліва раім звярнуць увагу на канструкцыі з накапіцельнымі воданагравальнікамі. Інструкцыя звязана з больш стабільнай забяспечванай імі тэмпературай гарачай вады на выхадзе: праточны награвальнік з аўтаматычнай рэгулёўкай магутнасці ператварае спробу прыняць у душ у бесперапынную барацьбу са змяшальнікаў.

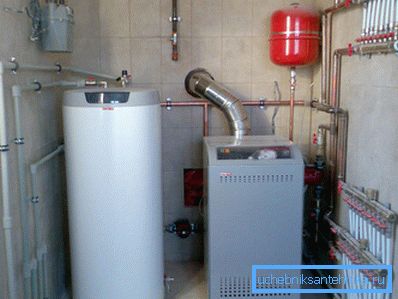

Выбар вырабы з асобным або убудаваным бойлерам вызначаецца выключна памерамі і канфігурацыяй адведзенага для ацяпляльнага абсталявання памяшкання.

цяга

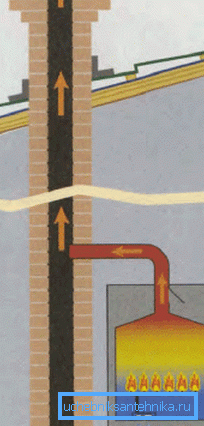

Яна можа быць натуральнай і прымусовай. Натуральная цяга, характэрная для вырабаў з адкрытай (атмасфернай) гарэлкай, мае на ўвазе адбор паветра для падтрымання гарэння непасрэдна з памяшкання, у якім ўстаноўлена ацяпляльнае абсталяванне. Прадукты згарання адводзяцца ў комін або вентыляцыйны канал.

Адзіны плюс канструкцыі - поўная энерганезалежнасць.

Недахопаў некалькі:

• Неабходнасць у коміне ці вентканалаў значнага дыяметра (асабліва пры размяшчэнні некалькіх катлоў на адным стояке).
• Нагрэў які праходзіць праз памяшканне канала, што відавочна не пацешыць уладальніка летам.
• Жорсткія патрабаванні да памяшкання (як правіла - кухні), у якім размяшчаецца кацёл. У прыватнасці, пры магутнасці катла да 60 Квт яно павінна мець аб'ём не менш за 15 м3 + 0,2 м3 на кожны кілават, абсталёўвацца фортачкай і прытокавай зазорам пад дзвярыма перасекам не менш 0,025 м2.

У выпадку прымусовай цягі (так званай закрытай, наддувной або турбірованный гарэлкі) увесь паветраабмен адбываецца паміж катлом і вуліцай, без пасярэдніцтва памяшкання.

Паветра адбіраецца прытокава вентылятарам па вонкавым канале кааксіяльнай трубы, выведзенай праз любую вонкавую сцяну; прадукты згарання адводзяцца па стрыжня той жа трубы. Выведзеная праз сцяну труба абсталёўваецца адмысловай кратамі - тэрмінатарам, якая прадухіляе змешванне прадуктаў згарання і прытокава паветра.

Такая схема, у прыватнасці, выкарыстоўваецца ў сучасных дамах з аўтаномным пакватэрным ацяпленнем. Адзінае звязанае з ёй абмежаванне (акрамя, зразумела, энергазалежнасці) - неабходнасць размяшчаць кацёл на знешняй сцяне дома.

распальванне

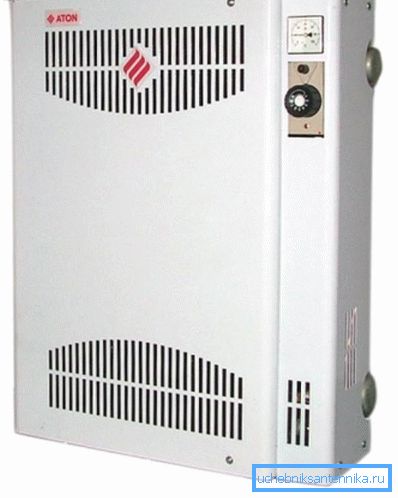

Ён можа быць ручным (п'езаэлектрычным) або электронным. У першым выпадку для распальвання выкарыстоўваецца пьезоэлемента, іскра ад якога падпальвае полымя пілотнай гарэлкі. Асноўная гарэлка запальваецца ад яе; тэмпературу цепланосбіта кантралюе механічны тэрмастат, спыняюць падачу газу да асноўнай гарэлкі пры дасягненні патрэбнай тэмпературы.

Акрамя таго: усе катлы з пьезорозжигом камплектуюцца дадатковым термостатическим механізмам, перакрывае падачу газу пры згаслая пілотным полымя.

Пьезорозжиг зручны там, дзе нярэдкія праблемы з электрычнасцю. У недахопы можна запісаць немагчымасць дыстанцыйнага кіравання катлом з дапамогай вынасных пультаў, тэрмастатаў і GSM-модуляў, а таксама меншую эканамічнасць: дзяжурная гарэлка спажывае прыкладна 20% ад агульнай колькасці газу.

Электронны распальванне, наадварот, робіць прылада энергазалежнасці; затое ўладальнік атрымлівае магчымасць куды больш гнуткага кіравання абсталяваннем, прывязкі ўнутранай тэмпературы ў доме да метэаўмовах, складання сутачнага і тыднёвага графіка тэмператур і г.д. Энэргазалежнасьць збольшага кампенсуецца падключэннем катла праз КБС, здольны падтрымліваць яго працу на працягу некалькіх гадзін.

цеплыня згарання

Схема працы класічнага (канвекцыйнага) газавага катла, які выкарыстоўвае так званую найнізкую цеплыню згарання, мае на ўвазе даволі высокую тэмпературу цепланосбіта ў зваротным трубаправодзе. Яе падзенне ніжэй за 50 - 55С выкліча выпадзенне на цеплаабменніку кандэнсату, які ўключае не толькі ваду, але і даволі агрэсіўныя кислотосодержащие прымешкі.

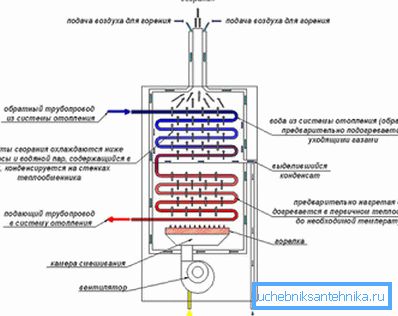

Аднак калі выкарыстоўваць дадатковы каразійна-ўстойлівы цеплаабменнік (эканамайзер) і арганізаваць адвод кандэнсату, можна атрымаць два выключна прыемных бонуса.

1. Тэмпературу обратку можна будзе панізіць да 30-40 градусаў, што дазволіць без асаблівых складанасцяў запитать сістэму нізкатэмпературнага ацяплення.
2. ККД катла вырасце на 9-11%. Кандэнсацыя прадуктаў згарання аддасць эканамайзера дадатковае цяпло.

Сума атрыманага на абодвух абменніках цяпла называецца вышэйшай цеплынёй згарання. Яна перавышае тую колькасць энергіі, якое нават тэарэтычна можна атрымаць з працэсу акіслення лятучых вуглевадародаў, што дазваляе вытворцам заяўляць для кандэнсацыйных катлоў неверагодны ККД у 105 - 109%.

мантаж

Як мантуюцца газавыя катлы для ацяплення і гарачага водазабеспячэння?

Адказ залежыць перш за ўсё ад тыпу катла.

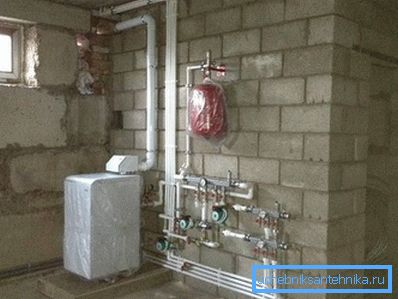

• Падлогавыя прылады значнай масы (ад 500 кг) патрабуюць ўстаноўкі на асобны падмурак.

• Катлы з адкрытай гарэлкай, як ужо гаварылася, патрабуюць забяспечыць прыток дастатковай колькасці паветра ў памяшканне, дзе яны ўстаноўлены. Не варта забываць і пра абмежаванні па мінімальным аб'ёме памяшкання.
• Кааксіяльны паветравод павінен быць выведзены не ніжэй за два метры ад зямлі і не бліжэй за паўметра ад бліжэйшага акна або выхаду вентыляцыі. Гарызантальны ўчастак паветравода не павінен мець даўжыню больш за метр.

Карысна: паветравод лепш ўсталёўваць з невялікім ухілам у бок катла і камплектаваць конденсатосборником. Пры ухіле ў адваротны бок у моцныя маразы кандэнсат будзе замярзаць у трубе. Гэта не адносіцца, зразумела, да рэгіёнаў з мяккімі зімамі.

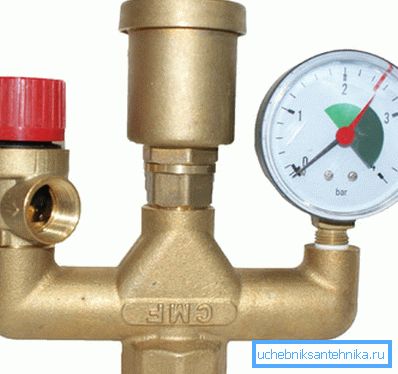

• Прылады, у камплектацыі якіх адсутнічаюць помпа, група бяспекі (клапан, манометр, воздушник) і пашыральны бак, камплектуюцца імі.

• Помпа звычайна ставіцца на обратку перад катлом, каб знізіць да мінімуму яго нагрэў.
• Пашыральны бачок і група бяспекі, як правіла, мантуюцца на адлегласці 10 дыяметраў разліву перад помпай, на ўчастку з мінімальнымі турбулентнасці.
• Аб'ём пашыральнага бачка для сістэмы ацяплення бярэцца ў 10% ад агульнага аб'ёму цепланосбіта ў контуры. Колькасць цепланосбіта ў збалансаванай сістэме звычайна вылічаецца з разліку 13 літраў на кілават магутнасці катла.
• Прадукцыйнасць помпы падбіраецца такім чынам, каб увесь аб'ём цепланосбіта абгортваўся тройчы за гадзіну.
• Аптымальная схема падлучэння доўгіх секцыйных радыятараў - знізу ўніз або дыяганальнае. У абодвух выпадках кожны ацяпляльны прыбор камплектуецца воздушником - кранам Маеўскага, вентылем або Водаразборная кранам.

Важна: падлучэнне да газавай магістралі нельга выконваць сваімі рукамі. Гэтая праца вырабляецца толькі і выключна прадстаўніком мясцовай газавай арганізацыі або ліцэнзаваных прадстаўніком сэрвісу прадаў вам кацёл крамы.

Вытворцы і мадэлі

Якія вытворцы газавых катлоў ацяплення заслугоўваюць асаблівай увагі? Мы пазнаёмімся з негалосным рэйтынгам брэндаў і вывучым некалькі узораў.

рэйтынг

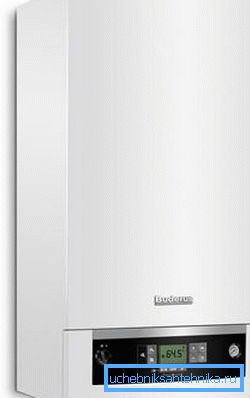

1. Найбольш высока каціруюцца нямецкія вытворцы - Vaillant, Wolf і Buderus. Часам у гэтую ж катэгорыю залічаюць шведскія СТС. Іх характарызуюць найвышэйшая надзейнасць, аператыўнае з'яўленне тэхналагічных навінак і развітая сетка сэрвісных цэнтраў, якая гарантуе беспраблемнае гарантыйнае і паслягарантыйнае абслугоўванне.

1. Другі эшалон - італьянскія Ферроли, Арыстон і Беретта, Виардус і Дакон родам з Чэхіі, паўднёвакарэйскія катлы Китурами і прадукцыя некаторых іншых еўрапейскіх вытворцаў. У тэхналагічным плане яны дыхаюць у патыліцу немцам і шведам.
2. Нарэшце, выбар найбольш эканомнага пакупніка - айчынная прадукцыя і газавыя катлы ацяплення ўкраінскай вытворчасці. За рэдкім выключэннем гэта энерганезалежнай прылады, абсталяваныя пьезорозжигом. Яны досыць надзейныя, хоць і не прапаноўваюць ўладальніку той ступені аўтаматызацыі, што характэрна для заходняй прадукцыі.

Рада: перш, чым зрабіць выбар на карысць таго ці іншага вытворцы, азнаёмцеся з картай размяшчэння аўтарызаваных сэрвісаў. Лепш выбраць прадукт, які ў выпадку няспраўнасці хутка будзе закончана з выездам на дом.

ўзоры

Давайце вывучым некалькі канкрэтных мадэляў ад розных вытворцаў.

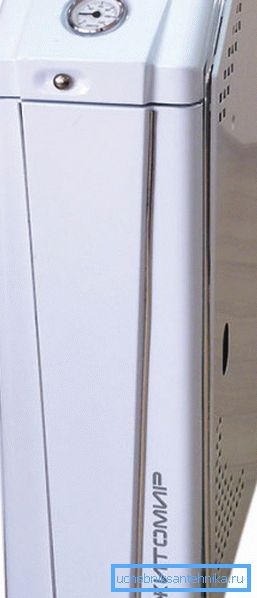

Атем Жытомір 3 КС-Г-007 СН

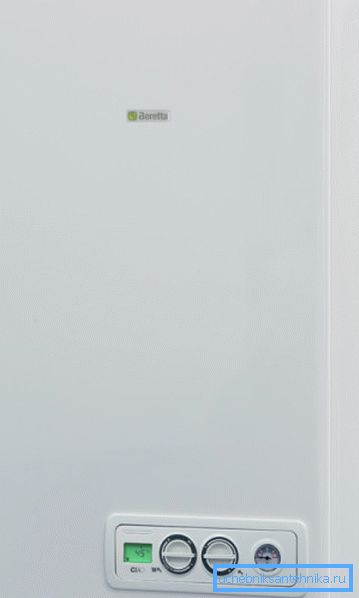

Beretta CIAO 24 CSI

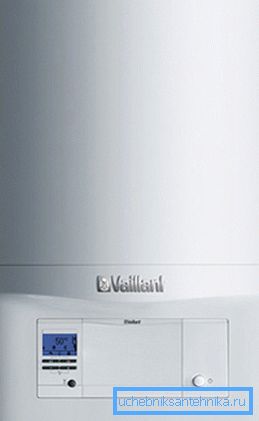

Vaillant ecoTEC pro VUW INT 236

заключэнне

Спадзяемся, што наш кароткі агляд дапаможа чытачу ў выбары ацяпляльнага абсталявання. Прымацаванае відэа традыцыйна прапануе яго увазе дадатковую тэматычную інфармацыю. Поспехаў!
