Газавыя катлы ацяплення навьен: структура і тэхнічныя

Лідэрамі ў сферы вытворчасці кацельнага абсталявання прынята лічыць еўрапейцаў. Але, на жаль, у апошні час, набываючы такі цуд тэхнікі, прыходзіцца больш плаціць за папулярны брэнд, чым за жаданае якасць. Газавыя катлы ацяплення Navien карэйскага вытворчасці з'яўляюцца выдатнай і менш дарагі альтэрнатывай прапановах з Еўропы.

Пра іх і пойдзе гаворка ў дадзеным артыкуле.

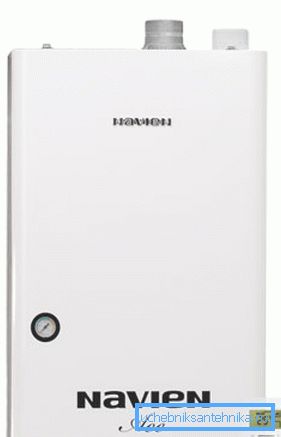

Фота ацяпляльнага апарата, які прадастаўляецца фірмай Navien

апісанне

Пры выбары катла для свайго дома ў першую чаргу варта звярнуць увагу на наступныя моманты:

  • Функцыянальнасць і прадукцыйнасць. Гэта значыць, тэхнічныя магчымасці апарата, у тым ліку яго магутнасць і дадатковыя девайсы.
  • Даўгавечнасць і наяўнасць гарантыйнага абслугоўвання. Калі вы ўкладваеце ў абсталяванне грошы, то хочацца мець гарантыі таго, што яно вам праслужыць досыць доўга.

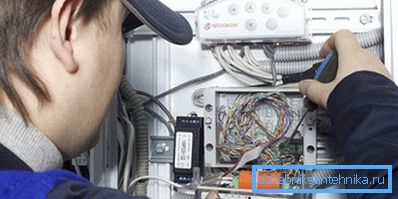

Магчымасць выкліку спецыяліста па рамонце і наладцы катла на дом вельмі важная
  • Знешні выгляд і габарыты. Прыбор павінен ўпісвацца ў агульны інтэр'ер памяшкання і валодаць зручнымі памерамі.

Грунтуючыся на гэтым, давайце разбяром перавагі, якія прадастаўляюць газавыя навясныя катлы ацяплення Navien сваім уладальнікам.

асноўныя вартасці

  1. Даступны кошт. Вышэй мы ўжо мімаходзь адзначылі дадзеную асаблівасць, але яна вартая таго каб згадаць пра яе яшчэ раз: прадукцыя Навьен, ня саступаючы ў якасці заходнім аналагам валодае значна больш нізкай коштам.
  2. Два контуру. Гэта азначае магчымасць адначасова абаграваць памяшканне і падаграваць ваду для гаспадарчых патрэб.

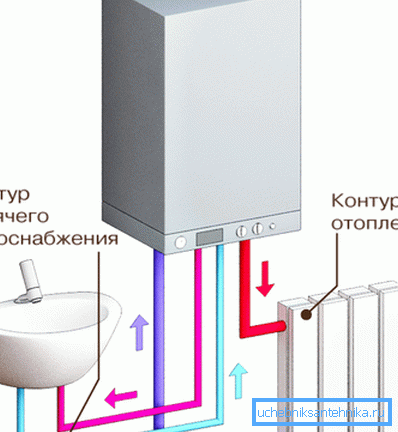

Схема двухконтурного ацяплення
  1. Цеплаабменнік з нержавеючай сталі. Звычайна ў такім абсталяванні прымяняецца медзь дзякуючы сваёй больш высокай цеплаправоднасці, але гэта значна павялічвае выніковую сабекошт усяго катла. Страты ў магутнасці пры выкарыстанні нержавейкі кампенсуюцца за кошт турбонаддува газавай гарэлкі.

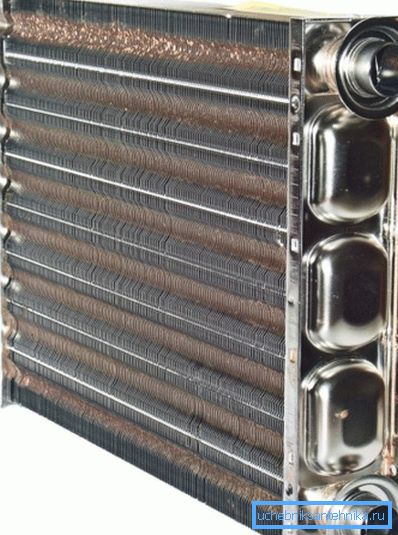

Сталёвы цеплаабменнік з антыкаразійным пакрыццём
  1. Надзейная абарона ад прамярзання. У тым выпадку, калі тэмпература вадкасці апускаецца да +10 градусаў Цэльсія, уключаецца цыркуляцыйны помпа. Пры яе працягваецца паніжэнні пасля дасягнення адзнакі ў +6 градусаў пачынае працаваць газавая гарэлка, якая разагравае ваду да +21 градуса.
  2. Высокі каэфіцыент карыснага дзеяння. Дасягаецца за кошт сінхроннага дзеяння сістэмы турбонаддува і датчыка ціску паветра, якое дазваляе кантраляваць хуткасць кручэння вентылятара, размешчанага над гарэлкай. Дзякуючы такому девайсу газ з паветрам змешваюцца ў найбольш аптымальных суадносінах, што гарантуе яго поўнае акісленне. Такім чынам, спажыванне энерганосьбіта выходзіць значна эканомней.
  3. Бясшумная праца. Сценкі катла валодаюць высокім узроўнем гукаізаляцыі, што асабліва шануецца ў начны час.
  4. Адаптацыя да жорсткім умовам працы, уласцівым нашым рэгіёнам. Апісваны агрэгат вытрымлівае ваганні напружання на 30% ад нормы і падзенні ціску вады ў сістэме да 0,1 бара, ня выключаючыся пры гэтым. Скарачэнне жа цыклаў ўключэння і выключэнні прыводзіць да павелічэння эксплуатацыйнага тэрміну.
  1. Прастата эксплуатацыі сваімі рукамі. Кацёл цалкам аўтаматызаваны і абсталяваны пультам кіравання, якія спрашчаюць выкарыстанне апарата.
Пульт кіравання газавым агрэгатам
  1. Наяўнасць гарантыйнага і сэрвіснага абслугоўвання. Інструкцыя змяшчае дакладны перыяд часу, у які ваша набытай абсталяванне не застанецца без нагляду адмыслоўцаў.

Рада: рэкамендуецца здзяйсняць куплю толькі ў афіцыйных прадстаўніцтвах, каб пазбегнуць набыцця падробкі і мець упэўненасць у легітымнасьці якая прадастаўляецца гарантыі.

  1. Камплектуючыя ад аднаго вытворцы. Адзіная дэталь, якая заказваецца з Японіі - гэта газавы клапан Time. Такі падыход істотна павялічвае надзейнасць зборкі, у адрозненне ад тых катлоў, кампаненты якіх вырабляюцца ў розных частках свету.

канструкцыя

Газавыя ацяпляльныя катлы Навьен валодаюць наступнай структурай:

Абазначэнне на малюнку Назва элемента
1 тэмпературны датчык
2 Датчык пратокі цепланосбіта
3 Бачок для цепланосбіта
4 Газавая гарэлка
5 дадатковы цеплаабменнік
6 Манометр.
7 аўтаматызаваны паветраадводнік
8 Трёхходовой кран
9 цыркуляцыйны помпа
10 Падача нагрэтага цепланосбіта
11 Фільтр транспартуецца вадкасці
12 Обратку астылага цепланосбіта
13 клапан засцярогі
14 Калектар для прадуктаў гарэння
15 цэнтральны цеплаабменнік
16 Электроды, якія выконваюць распальванне і іянізацыю
17 трансфарматар распальвання
18 вентылятар
19 кіруючая плата
20 газавы клапан
21 Датчык пратокі гарачага водазабеспячэння
22 дыферэнцыяльнае рэле
23 Кропка падлучэння газу
24 Падача халоднага водазабеспячэння
25 Выхад гарачага водазабеспячэння

Дадаткова дзеля лепшага разумення працы апарата варта разабраць прызначэнне некалькіх яго кампанентаў:

  1. манометр. Прызначаны для вымярэння ціску вадкасці ўнутры катла. Пры яго падзенні да 0,5 бар неабходна адкрыць падсілкавальны кран і давесці яго да нармальнага значэння, якая складае 1,2-2 бар. Затым кран перакрываецца.
  1. Ахоўны клапан. Спрацоўвае ў выпадку дасягнення ацяпляльнай вадой ціску ў 3 бар, адкрываючыся і скідаючы залішнюю ваду.

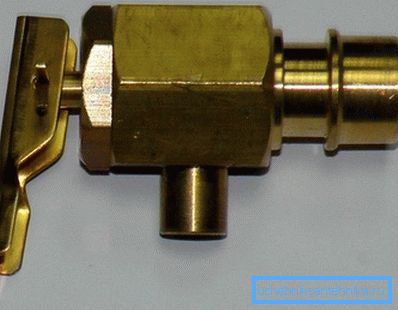

Ўзор ахоўнага клапана
  1. Фільтр ацяпляльнай вады. Збірае і назапашвае розныя забруджвальныя рэчывы, якія ўтвараюцца ў вадкасці падчас працы апарата.

Рада: неабходна перыядычна вымаць фільтр і прачышчаць. Інакш у выніку яго засмечвання адбываецца перагрэў абсталявання.

Вам могуць сустракацца абрэвіятуры і спецыяльныя сімвалы на самой катле ці ў яго інструкцыі:

  • ОВ - ацяпляльная вада.
  • ГВС - гарачае водазабеспячэнне.
  • ХВС - халоднае водазабеспячэнне.
  • Трохкутнік з клічнікам ўнутры перасцерагае пра пагрозу для жыцця ў выпадку невыканання правілаў бяспекі.
  • Перакрэсленай круг паказвае на забарону дзеянні.
  • Клічнік у акружнасці пазначае абавязковае выкананне названых дзеянняў.

Таксама ў камплектацыі маецца пульт дыстанцыйнага кіравання, які валодае наступным будынкам:

Абазначэнне на малюнку Назва элемента
1 экран
2 Аварыйны індыкатар, Загараны чырвоным колерам у выпадку няспраўнасці
3 Выбар тэмпературнага рэжыму ацяплення
4 Ўключэнне і выключэнне рэжыму «Па-за домам», пры функцыянаванні якога працуе адно абрыс, падаграваюць ваду для гаспадарчых патрэб
5 Індыкатар гарэння газавай гарэлкі, загараюць зялёным колерам пры яе ўключэнні
6 Рэгуляванне тэмпературы і таймера
7 Настройка патрабаванай тэмпературы вады
8 Ўключэнне і выключэнне

Асаблівасці эксплуатацыі

Гарантыйнае абслугоўванне - гэта, вядома добра, але яно калісьці сканчаецца. Акрамя таго, могуць узнікнуць паломкі, якія запатрабуюць доўгатэрміновага рамонту, на працягу якога вы застанецеся без катла. Таму лепш выконваць некаторыя эксплуатацыйныя правілы, якія дазволяць працаваць вашаму газавым апарату доўга і спраўна.

Меры засцярогі ад замярзання цепланосбіта ў сістэме зімой

  1. Цеплаізаляцыя труб. Усе трубы, якія не прызначаныя распаўсюджваць цяпло, варта заключыць у ўцяпляе матэрыял, уключаючы трубаправод водазабеспячэння.

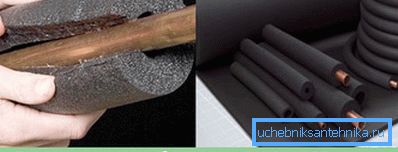

Прыклад ажыццяўлення цеплаізаляцыі
  1. Сліў вадкасці з контураў ацяплення ў выпадку працяглага перапынку ў выкарыстанні. У адваротным выпадку астатняя вільгаць можа крышталізавацца за зімовы перыяд.
  2. Праграванне. Калі замярзанне труб ўсё-ткі адбылося, то абаграванне даступныя часткі з дапамогай фена. У многіх выпадках такія меры могуць апынуцца досыць эфектыўнымі.
Праграванне трубы халоднага водазабеспячэння прамысловым фенам

чыстка корпуса

Кацёл павінен выглядаць эстэтычна, для гэтага варта сачыць за яго знешнім выглядам і перыядычна выконваць ачышчальныя працы:

  1. Адключаем апарат ад току.
  2. Перакрываем падачу газу.
  3. Праз гадзіну вырабляем чыстку паверхні мяккай сухім рыззём.
Ануча для выдалення бруду з корпуса катла

Напаўненне вадой перад пачаткам эксплуатацыі

Калі змесціва апарата не напоўнена вадкасцю ці хаця б напоўнена напалову, то будзе свяціцца чырвоным аварыйная лямпачка, і працаваць кацёл ня пачне.

Таму пасля яго ўстаноўкі паступаем так:

  1. Адлучаем штэкер ад разеткі электрасілкавання і перакрываем кранік падачы газу.
  2. Адкрываем ўсё запорные і размеркавальныя краны ацяпляльнай сістэмы.
  3. Паварочваем налева падсілкавальны кран, размешчаны ў ніжняй частцы катла.
  4. Сочым за экранам манометра, і, калі на ім стрэлка пакажа 1,2-2 бар, закрываем падсілкавальны кран.

Пасля гэтай працэдуры можна запускаць апарат. Калі пры гэтым пасля выдалення паветра аўтаматычным паветраадводнік зноў загарыцца аварыйная лямпачка, а дысплей пакажа код памылкі «02», то варта зноў паўтарыць апісаную працэдуру.

Сліў вадкасці з катла

У гэтым выпадку таксама лепш прытрымлівацца вызначанай паслядоўнасці:

  1. Адключаем падачу харчавання і перакрываем газ.
  2. Перакрываем ўсе запорные краны гарачага ацяплення і запорный кран халоднага водазабеспячэння.
  3. Адкрываем кран гарачай вады ў кропцы водазабору, што дазваляе зліць вадкасць з труб гарачага водазабеспячэння.
  4. Адкрываем зліўную заглушку, якая размяшчаецца ў ніжняй частцы апарата, што дазваляе зліць цепланосбіт з сістэмы ацяплення.

Чыстка фільтра ацяпляльнай вады

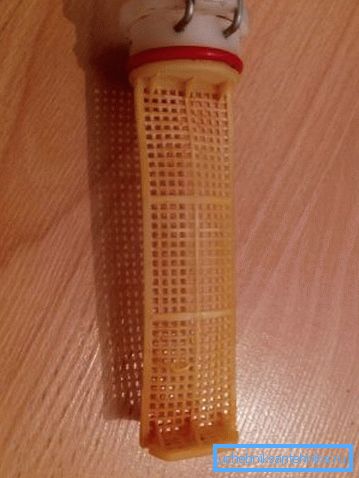

Фільтр праточнага цепланосбіта Навьен
  1. Зліваем ваду паводле таго, як гэта апісана вышэй.
  2. Чакаем астывання катла, пасля чаго здымаем фіксуе заціск і вымаем сам фільтр.
  3. Прамываем сетку фільтра вадзяным напорам, выдаляючы тым самым назапашаную бруд.
  4. Вяртаем дэталь на месца, фіксуем заціскам.

выснову

Газавы кацёл ацяплення Navien з'яўляецца выдатнай альтэрнатывай больш дарагім еўрапейскім аналагам, ня саступаючы ім у якасці і даўгавечнасці. Вышэй мы разабралі асноўныя перавагі дадзенага абсталявання і асаблівасці эксплуатацыі.

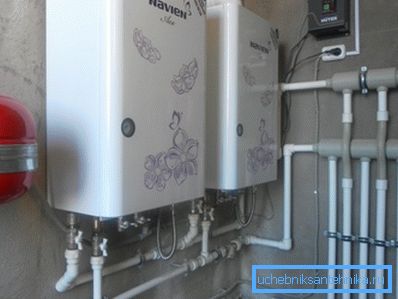

Функцыянуюць газавыя катлы ацяплення карэйскай фірмы Navien

На прадастаўленым відэа вы зможаце азнаёміцца ​​з дадатковай інфармацыяй. Прадукцыя Навьен дазволіць вам значна зэканоміць сямейны бюджэт.
