Гідраўлічны разлік сістэмы ацяплення: проста аб складаным

28-08-2018
Ацяпленне

Што ўяўляе сабой гідраўлічны разлік сістэмы ацяплення? Якія велічыні маюць патрэбу ў падліках? Нарэшце, галоўнае: як разлічыць іх, не маючы дакладнымі значэннямі гідраўлічнага супраціву ўсіх участкаў, ацяпляльных прыбораў і элементаў запорной арматуры? Давайце разбірацца.

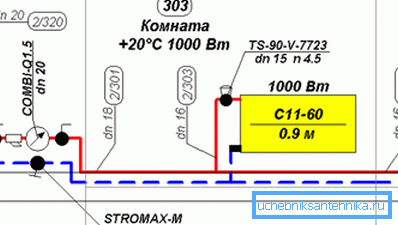

Праектаванне ацяплення пачынаецца з вылічэнняў.

што разлічваем

Для любой сістэмы ацяплення найважнейшы параметр - яе цеплавая магутнасць.

Яна вызначаецца:

  • Тэмпературай цепланосбіта.
  • Цеплавой магутнасцю ацяпляльных прыбораў.

Заўважце: у дакументацыі апошні параметр паказваецца для фіксаванай дэльты тэмператур паміж тэмпературай цепланосбіта і паветрам у ацяпляным памяшканні ў 70 С. Памяншэнне дэльты тэмператур ўдвая прывядзе да двухразовага памяншэння цеплавой магутнасці.

Метады вылічэнні цеплавой магутнасці мы пакуль пакінем за кадрам: ім прысвечана дастаткова тэматычных матэрыялаў.

Аднак для таго, каб забяспечыць перанос цяпла ад трасы або катла да ацяпляльных прыбораў, важныя яшчэ два параметры:

  1. Унутраны перасек трубаправода, прывязанае да яго дыяметру.
У розных тыпаў труб вонкавы і ўнутраны дыяметр суадносяцца па-рознаму.
  1. Хуткасць патоку ў гэтым трубаправодзе.

У аўтаномнай ацяпляльнай сістэме з прымусовай цыркуляцыяй важна ведаць яшчэ пару значэнняў:

  1. Гідраўлічны супраціў контуру. Разлік гідраўлічнага супраціву сістэмы ацяплення дасць магчымасць вызначыць патрабаванні да напору, што ствараецца цыркуляцыйнай помпай.
  2. Выдатак цепланосбіта праз контур, вызначаем прадукцыйнасцю цыркуляцыйнага помпы ацяпляльнай сістэмы пры адпаведным напоры.

праблемы

Як кажуць у Адэсе, «іх ёсць».

Для таго, каб вылічыць поўнае гідраўлічнае супраціў контуру, трэба ўлічыць:

  • Супраціў прамых участкаў труб. Яно вызначаецца іх матэрыялам, унутраным дыяметрам, хуткасцю патоку і ступенню шурпатасці сценак.
Гэтая номограмма для гідраўлічнага разліку сістэм ацяплення дазваляе вызначыць страту напору для розных дыяметраў і значэнняў расходу.
  • Супраціў кожнага павароту і пераходу дыяметра.
  • Супраціў кожнага элемента запорной арматуры.
  • Супраціў ўсіх ацяпляльных прыбораў.
  • Супраціў цеплаабменніка катла.

Сабраць разам усе неабходныя дадзеныя відавочна стане праблемай нават у самай простай схеме.

Што рабіць?

формулы

На шчасце, для аўтаномнай ацяпляльнай сістэмы гідраўлічны разлік ацяплення можа быць выкананы з прымальнай дакладнасцю і без паглыблення ў нетры.

хуткасць патоку

З ніжняй боку яе абмяжоўвае рост перападу тэмператур паміж падачай і обратку, а заадно і падвышаная верагоднасць завоздушивания. Хуткі паток выцесніць паветра з перамычак да аўтаматычнага паветраадводнік; павольны жа з гэтай задачай не справіцца.

З іншага боку, занадта хуткі паток непазбежна спародзіць гідраўлічныя шумы. Элементы запорной арматуры і павароты разліву стануць крыніцай раздражняльнага гулу.

Шум у сістэме ацяплення ці ледзь пацешыць вас ноччу.

Для ацяплення дыяпазон прымальнай хуткасці патоку бярэцца ад 0,6 да 1,5 м / с; пры гэтым падлік іншых параметраў звычайна выконваецца для значэння 1 м / с.

дыяметр

Яго пры вядомай цеплавой магутнасці прасцей за ўсё падабраць па табліцы.

Унутраны дыяметр трубы, мм Цеплавой паток, Вт пры Dt = 20С
Хуткасць 0,6 м / с Хуткасць 0,8 м / с Хуткасць 1 м / с
8 2453 3270 4088
10 3832 5109 6387
12 5518 7358 9197
15 8622 11496 14370
20 15328 20438 25547
25 23950 31934 39917
32 39240 52320 65401
40 61313 81751 102188
50 95802 127735 168669

напор

У спрошчаным варыянце ён разлічваецца па формуле H = (R * I * Z) / 10000.

У ёй:

  • H - шуканае значэнне напору ў метрах.
  • I - страта напору ў трубе, Па / м. Для прамога ўчастка трубы разліковага дыяметра ён прымае значэнне ў дыяпазоне 100-150.
  • Z - дадатковы кампенсацыйны каэфіцыент, які залежыць ад наяўнасці ў контуры дадатковага абсталявання.
элементы контуру значэнне каэфіцыента
Арматура і фітынгі 1,3
Термостатические галоўкі і клапаны 1,7
Змяшальнік з трох-ці двухходовым клапанам 1,2
На фота - змяшальным вузел для ацяплення.

Калі ў сістэме прысутнічае некалькі элементаў з спісу, адпаведныя каэфіцыенты перамнажаюцца. Так, для сістэмы з шаравымі вентылямі, рэзьбавыя фітынгамі для труб і тэрмастатам, які рэгулюе праходнасць разліву, Z = 1,3 * 1,7 = 2,21.

прадукцыйнасць

Інструкцыя па разліку сваімі рукамі прадукцыйнасці помпы таксама не адрозніваецца складанасцю.

Прадукцыйнасць вылічаецца па формуле G = Q / (1,163 * Dt), у якой:

  • G - прадукцыйнасць у м3 / гадзіна.
  • Q -тепловая магутнасць контуру ў кілаватах.
  • Dt - розніца тэмператур паміж якія падаюць і зваротным трубаправодамі.

прыклад

Давайце прывядзем прыклад гідраўлічнага разліку сістэмы ацяплення для наступных умоў:

  • Дэльта тэмператур паміж якія падаюць і зваротным трубаправодам роўная стандартным 20 градусам.
  • Цеплавая магутнасць катла - 16 кВт.
  • Агульная даўжыня разліву однотрубной Ленінградкі - 50 метраў. Ацяпляльныя прыборы падлучаныя паралельна разліву. Тэрмастаты, раздзіраючыя разліў, і другасныя контуры са змяшальнікамі адсутнічаюць.

Такім чынам, непасрэдна да справы.

Мінімальны ўнутраны дыяметр згодна прыведзенай вышэй табліцы роўны 20 міліметраў пры хуткасці патоку не меней 0,8 м / с.

Карысна: сучасныя цыркуляцыйныя помпы часта маюць ступеністую або, што зручней, плыўнае рэгуляванне прадукцыйнасці. У апошнім выпадку кошт прылады некалькі вышэй.

Помпа KSB Rio-Eco Z з плыўнай рэгулёўкай.

Аптымальны напор для нашага выпадку будзе роўны (50 * 150 + 1,3) / 10000 = 0,975 м. Уласна, у большасці выпадкаў параметр не мае патрэбы ў разліку. Перапад у сістэме ацяплення шматкватэрнага дома, які забяспечвае ў ёй цыркуляцыю - усяго 2 метры, менавіта такое мінімальнае значэнне напору абсалютнай большасці помпаў з мокрым ротарам.

Прадукцыйнасць вылічаецца як G = 16 / (1,163 * 20) = 0,69 м3 / гадзіна.

заключэнне

Спадзяемся, што прыведзеныя методыкі разлікаў дапамогуць чытачу вылічыць параметры уласнай ацяпляльнай сістэмы, ня залазячы ў нетры складаных формул і даведачных дадзеных. Як заўсёды, прымацаванае відэа прапануе дадатковую інфармацыю. Поспехаў!
