Гравітацыйная сістэма ацяплення: прынцып працы, элементы,

Як і за кошт чаго працуе гравітацыйнае ацяпленне? Што ўплывае на цыркуляцыю цепланосбіта? Якое абсталяванне неабходна для паўнавартаснай і беспраблемнай працы сістэмы? У гэтым матэрыяле мы паспрабуем знайсці адказы на гэтыя і многія іншыя пытанні.

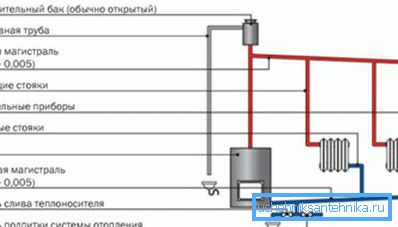

Знаёмцеся: самацёчная сістэма.

Што гэта такое

У любой сістэме вадзянога ацяплення функцыю пераносу і размеркавання цяпла па ацяпляльных прыбораў выконвае цепланосбіт - вадкае рэчыва са значнай удзельнай цеплаёмістасцю.

Часцей за ўсё гэтую ролю выконвае звычайная вада; аднак у тых выпадках, калі ў зімовыя халады дом можа застацца без ацяплення, нярэдка выкарыстоўваюцца вадкасці з больш нізкімі тэмпературамі фазавага пераходу.

Па-за залежнасці ад тыпу цепланосбіта яго трэба прымусіць рухацца, пераносіць цяпло.

Спосабаў зрабіць гэта не так ужо шмат.

  • У сістэмах цэнтральнага ацяплення функцыю падахвочванні цыркуляцыі выконвае перапад ціску паміж якія падаюць і зваротным трубаправодамі цеплатрасы.

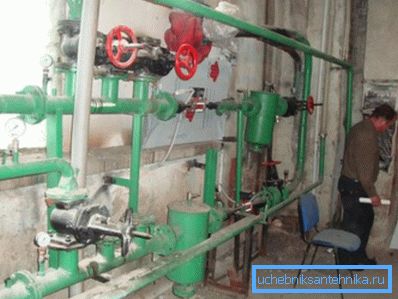

Элеваторный вузел рэгулюе параметры ЦО.
  • Аўтаномныя сістэмы з прымусовай цыркуляцыяй для гэтай мэты камплектуюцца цыркуляцыйнымі помпамі.
  • Нарэшце, цепланосбіт ў гравітацыйных (самацёчная) сістэмах рухаецца толькі за кошт змены ўласнага шчыльнасці пры нагрэве.

Як гэта працуе

прынцып

Давайце паспрабуем больш наглядна ўявіць сабе механізм працы падобнай сістэмы.

Спрошчана кажучы, яна ўяўляе сабой два сазлучаных пасудзіны, злучаныя ў трубы (ацяпляльным контурам) у адзінае кальцо. Першы посуд - кацёл, другі - уласна сістэма ацяплення, якая складаецца з радыятараў, разліву і падводак. Вышыня абодвух сасудаў аднолькавая.

Удакладнім: як правіла, ацяпляльны контур мае значную вышыню. Як мінімум - куды большую, чым кацёл. Каб пераадолець гэтую праблему, контур адразу пасля катла камплектуецца разгонным калектарам - вертыкальным участкам, у які выцясняецца нагрэты цепланосбіт.

Пасля нагрэву цеплаабменніка яго змесціва імкнецца ўгору, выцясняюцца больш халоднымі масамі. Дасягнуўшы верхняй кропкі разгонного калектара, гарачы цепланосбіт пачынае спускацца ўніз, па шляху праходзячы праз ацяпляльныя прыборы і паступова аддаючы ім цеплавую энергію.

Астываючы, ён павялічвае сваю шчыльнасць і ў ніжняй кропцы свайго маршруту ужо гатовы выцесніць нагрэлі вадкасць, якая знаходзіцца ў цеплаабменніку катла, у разгонный калектар, пачаўшы новы цыкл працы сістэмы.

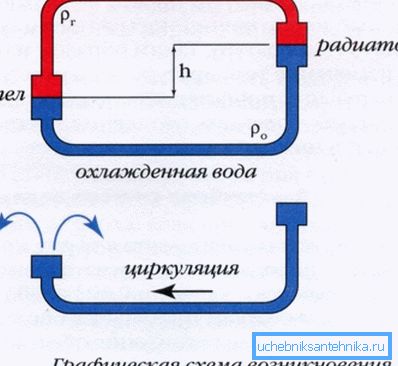

Прынцып працы Самацечнай сістэмы.

фактары

Відавочна, што чым больш хуткасць цыркуляцыі - тым больш раўнамерным будзе размеркаванне цяпла ў контуры, тым менш будзе роскід тэмпературы батарэй. Чым вызначаецца гэтая хуткасць?

Балансам двух процідзейных адзін аднаму фактараў: стваранага пры працы сістэмы напору і гідраўлічнага супраціву контуру.

Ад чаго залежыць кожны з фактараў?

напор

  • Ад вышыні разгонного ўчастка контуру (гэта значыць сумарнай вышыні ўчастка кацёл - разгонный калектар). Для яго павелічэння кацёл, калі ёсць магчымасць, мантуецца ў склепе, а верхняя частка разліву выносіцца на гарышча.
  • Ад ухілу разліву. Як правіла, ён робіцца пастаянным: з верхняй кропкі разліў спускаецца да катла, губляючы не менш сантыметра вышыні над узроўнем падлогі на пагонны метр даўжыні. Дзякуючы ўхілу астылы цепланосбіт прарабляе свой маршрут, які захапляецца уласным цяжарам.

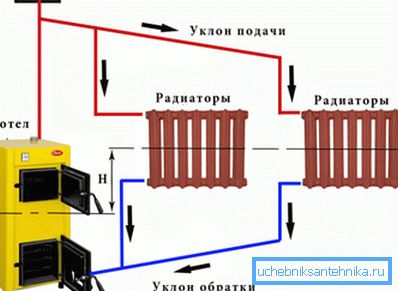

Разліў пракладваецца з пастаянным ухілам.

гідраўлічны супраціў

Чым яно ніжэй, тым лягчэй вадзе або іншаму цепланосбіта пры фіксаваным напоры прарабіць свой шлях.

Што ўплывае на гідраўлічны супраціў сістэмы?

  • Дыяметр разліву. Чым ён больш, тым меншы супраціў труба аказвае патоку вады. Абсалютны мінімум дыяметра - 32 міліметра; часцей пры будынку гравітацыйнай сістэмы сваімі рукамі ў якасці разліву выкарыстоўваецца труба памерам 40 - 50 мм.
  • Працягласць разліву. Контур працягласцю больш за сотню метраў пры разумным дыяметры будзе проста-проста неработоспособен. Звычайна гравітацыйныя сістэмы ацяплення не робяць даўжэй 40-50 метраў.
  • Колькасць выгібаў і пераходаў дыяметра. Кожны з іх павялічвае супраціў руху вады.
  • Колькасць і тып запорной арматуры. Чым менш завіхрэнняў на дросселирующих прынадах - тым лепш.

Практычнае следства: лепш не выкарыстоўваць у гравітацыйнай сістэме шрубавыя вентыля. Акрамя таго, што іх канструкцыя даўно састарэла маральна, іх хады ствараюць куды большае гідраўлічны супраціў, чым гладкая прарэз шаравога вентыля.

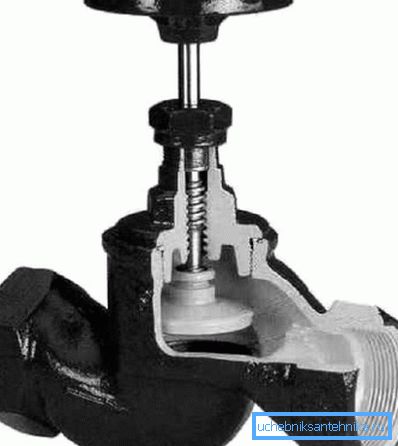

Корпус шрубавага вентыля стварае значнае супраціў руху патоку вады.
  • Нарэшце, вельмі моцны ўплыў на супраціў руху патоку аказвае матэрыял трубы і яе ўзрост. Калі быць дакладным, вызначальным фактарам з'яўляецца так званы каэфіцыент шурпатасці. Параўнайце яго значэнне для розных труб.
апісанне трубы каэфіцыент шурпатасці
Палімерныя або металапалімерных 0,1 - 1
новыя сталёвыя 6
Сталёвыя ацынкаваныя пасля 5 гадоў эксплуатацыі 15
Чорныя сталёвыя пасля 5 гадоў эксплуатацыі 20
Чорныя сталёвыя пасля 20 гадоў эксплуатацыі 200

Практычнае следства: пры мантажы лепш выкарыстоўваць пластык або металлопластик. Перагрэву можна не баяцца: пакуль у контуры ёсць вада, тэмпература труб не перавысіць 100 градусаў.

абсталяванне

Гравітацыйнай можа быць як закрытая сістэма, не сазлучаная з атмасферным паветрам, так і адкрытая ў атмасферу. Ад тыпу сістэмы залежыць набор абсталявання, у якім яна мае патрэбу.

адкрытая

Уласна, адзіным абавязковым элементам з'яўляецца адкрыты пашыральны бак.

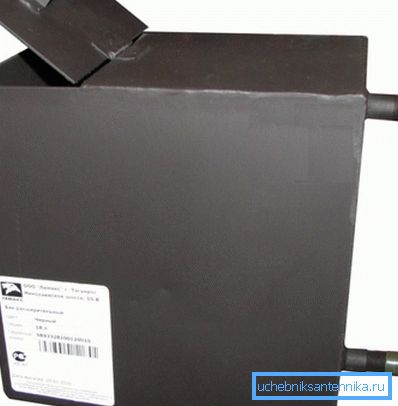

Сталёвы адкрыты пашыральны бачок.

Ён сумяшчае некалькі функцый:

  • Месціць лішак вады пры перагрэве.
  • Адводзіць у атмасферу паветра і пар, які ўтвараецца пры закіпанні вады ў контуры.
  • Служыць для далівання вады, кампенсавальнага яе уцечку і выпарэнне.

У тых выпадках, калі на асобных участках разліву радыятары размешчаны вышэй яго, іх верхнія коркі камплектуюцца воздушниками. У гэтай ролі могуць выступаць як краны Маеўскага, так і звычайныя водаразборныя краны.

Для скіду сістэмы яна звычайна дапаўняецца адводам, вядучым у каналізацыю ці проста за межы дома.

закрытая

У закрытай гравітацыйнай сістэме функцыі адкрытага бачка размяркоўваюцца на некалькі незалежных прылад.

  • Мембранны пашыральны бак сістэмы ацяплення забяспечвае магчымасць пашырэння цепланосбіта пры нагрэве. Як правіла, яго аб'ём бярэцца роўным 10% ад агульнага аб'ёму сістэмы.
  • Ахоўны клапан скідае залішні ціск пры перапаўненні бака.
  • За адвод паветра адказвае ручной воздушник (да прыкладу, той жа кран Маеўскага) або аўтаматычны паветраадводнік.
  • Манометр паказвае ціск.

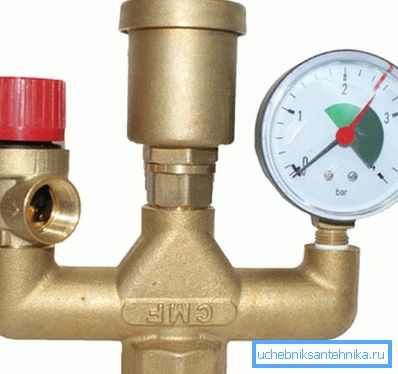

Апошнія тры прылады часта прадаюцца адзіным камплектам.

Важна: у гравітацыйнай сістэме як мінімум адзін воздушник павінен прысутнічаць у яе верхняй кропцы. У адрозненне ад схемы з прымусовай цыркуляцыяй, тут паветраная корак проста-проста не дасць цепланосбіта рухацца.

Акрамя пералічанага, закрытая сістэма звычайна забяспечваецца перамычкай з сістэмай ХВС, якая дазваляе запоўніць яе пасля скіду або для кампенсацыі уцечкі вады.

разводка

Інструкцыя па разводцы радыятараў вызначаецца перш за ўсё колькасцю паверхаў у доме.

адзін паверх

Пры разводцы на адзін паверх аўтар настойліва рэкамендуе не вынаходзіць ровар і выкарыстоўваць правераную часам Ленінградка. У правільнай рэалізацыі яна ўяўляе сабой кальцо, пракладзенай па перыметры хаты, з ўрэзанымі паралельна гэтаму кольцы ацяпляльнымі прыборамі.

Кожны радыятар падключаецца знізу ўніз або дыяганальнае. Падводкі забяспечваюцца двума вентылямі або вентылем на падачы і дроселем на обратку. Запорная арматура дазволіць адключыць батарэі для рамонту, не спыняючы ўсё контуру, або дросселировать частка ацяпляльных прыбораў для выраўноўвання тэмператур.

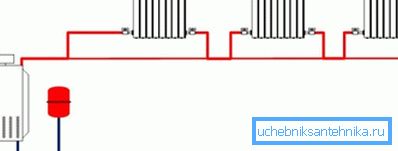

Ленінградка з ніжнім падключэннем радыятараў.

Два паверхі

А вось у выпадку двух паверхаў аптымальная двухтрубная схема з зноў-такі павялічанымі дыяметрамі разліву і стоячным падключэннем радыятараў. Фактычна, мы ствараем тыповую схему верхняга разліву: пасля разгонного калектара цепланосбіт выцясняецца ў трубу падачы і адтуль самацёкам вяртаецца ў разліў обратку праз радыятары.

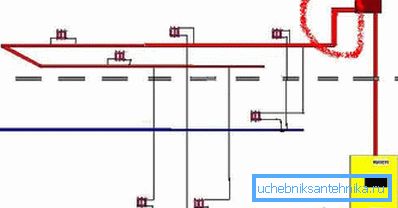

Схема для двух паверхаў.

Найважнейшы момант: стаякі ў абавязковым парадку дросселируются для балансавання. Без яе мы атрымаем вельмі нераўнамернае размеркаванне тэмператур: увесь цепланосбіт пойдзе праз блізкія да катла стояк.

Калі ваш кацёл змантаваны ў склепе, цалкам лагічным будзе вынесці ў яго і ніжні разліў.

Зразумела, пры выкананні аднаго з дзвюх умоў:

  1. Падвал ўцеплены і мае круглагадовую станоўчую тэмпературу.
  2. Ваша сістэма ацяплення - з тосолом або любым іншым антыфрызам.

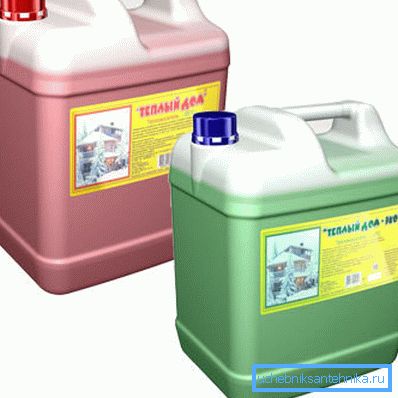

Антыфрызы для ацяпляльных сістэм.

Плюсы і мінусы

Як выглядае самацёчнага ацяпленне на фоне сістэмы з прымусовай цыркуляцыяй? Ці варта спыніць на ім свой выбар пры праектаванні ўласнага катэджа?

годнасці

  • Сістэма абсалютна адмоваўстойлівасці. У ёй няма рухомых або зношваюцца элементаў; яна не залежыць ад знешніх фактараў, уключаючы нестабільнае за горадам электрасілкаванне.
  • Гравітацыйная схема - самарэгулявальная. Чым халадней обратку ў ёй, тым хутчэй цыркуляцыя цепланосбіта: бо ён валодае большай шчыльнасцю ў параўнанні з нагрэлі ў катле масамі.
  • Нарэшце, пры праектаванні гэтай сістэмы не трэба займацца складанымі вылічэннямі, не патрабуецца адмысловых навыкаў: такія схемы праектаваліся яшчэ нашымі дзядулямі. У сельскай мясцовасці і зараз можна сустрэць контуры, прыбудаваныя да памяшкання ў рускую печ цеплаабменніку з сталёвай трубы.
Печы з цеплаабменнікамі працягваюць выкарыстоўвацца і ў нашы дні.

недахопы

Не абыйшлося і без іх.

  • Сістэма даволі павольна выграваецца. Ад распальвання катла да выхаду батарэй на працоўную тэмпературу можа прайсці паўтара - дзве гадзіны.

Зрэшты: астываць дзякуючы вялікаму аб'ёму цепланосбіта яны будуць таксама павольна. Асабліва калі ў якасці ацяпляльных прыбораў устаноўлены чыгунныя ацяпляльныя радыятары або масіўныя сталёвыя рэгістры.

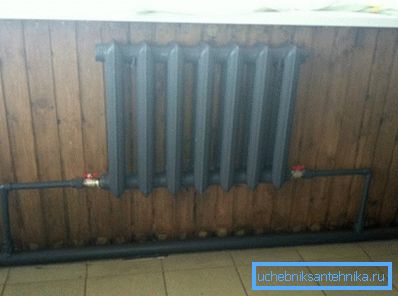

Чыгунныя радыятары будуць доўга астываць пасля таго, як у катле прагарыць паліва.
  • Прастата прылады сістэмы не азначае, што яе кошт будзе істотна ніжэйшай у параўнанні з альтэрнатывамі. Салідны дыяметр разліву пацягне за сабой значныя выдаткі. Вось вытрымка з актуальнага прайс-ліста на армаваную поліпрапіленавую трубу ад адной з расійскіх кампаній:
Дыяметр, мм Кошт пагоннага метра, рублі
20 52,28
25 67,61
32 111,76
40 162,16
50 271,55
  • Без балансавання роскід тэмператур паміж радыятарамі можа быць прыкметным.
  • Нарэшце, пры нязначнай цеплааддачы катла вынесеныя на гарышча або ў склеп ўчасткі разліву ў моцныя маразы цалкам можа прыхапіць лёдам.

Два ў адным

Вырашыць усе пералічаныя праблемы гравітацыйнай схемы можа яе мадэрнізацыя ўрэзкай помпы. Пры гэтым сістэма захавае магчымасць працы з натуральнай цыркуляцыяй.

Пры выкананні гэтай працы варта прытрымлівацца некалькіх простых правілаў.

  • Паміж ўрэзку адводаў на помпа ставіцца вентыль або, што куды лепш, шарыкавы зваротны клапан. Пры працы помпы ён не дасць крыльчатка ганяць ваду па малым крузе.
  • Перад помпай абавязковы гразявікоў. Ён абароніць ротар і падшыпнікі помпы ад траплення акалінай і пяску.
  • Ўрэзка на помпу абмяжоўваецца парай вентыляў, якія дазволяць прачысціць фільтр ці зняць насос для рамонту без страты цепланосбіта.

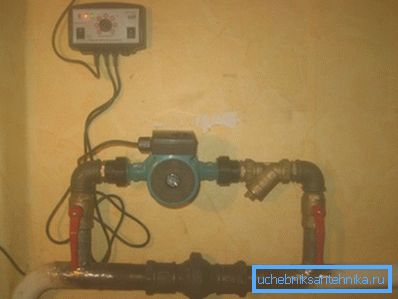

На фота байпас паміж ўрэзку забяспечаны шарыкавым зваротным клапанам.

заключэнне

Спадзяемся, што нам удалося адказаць на ўсе назапашаныя ў чытача пытанні. Як заўсёды, дадатковую інфармацыю пра прынцып працы гравітацыйных сістэм і іх прыладзе можна запазычыць ў прымацаваным відэа. Поспехаў!
