Група бяспекі для ацяплення: даследуем склад аўтаномнай

Чым, акрамя катла, труб і ацяпляльных прыбораў, павінна камплектавацца закрытая ацяпляльная сістэма з прымусовай цыркуляцыяй? Якія функцыі выконвае група бяспекі ў сістэме ацяплення? Нам трэба будзе пазнаёміцца ​​з пералікам прылад, алгарытмам іх выбару і парадкам ўстаноўкі.

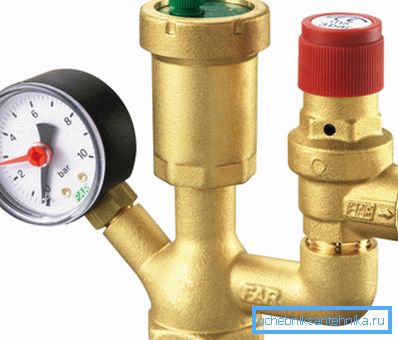

Група бяспекі сабрана ў агульным корпусе.

склад

Такім чынам, дадзена: намі набыты цвёрдапаліўны кацёл, які складаецца з топкі, цеплаабменніка і няхітрай сістэмы аўтаматызацыі, якая дазваляе памяншаць цеплавую магутнасць пры перагрэве. Відавочна, што нам спатрэбяцца радыятары і трубы для разводкі нагрэтай катлом вады.

Што яшчэ неабходна для нармальнай працы контуру?

  1. пашыральны бак. Ён кампенсуе павелічэнне аб'ёму цепланосбіта пры нагрэве. Вада практычна несжимаема; бачок ўяўляе сабой, спрошчана кажучы, гумовы паветраны шарык ў металічным корпусе. Пры павелічэнні ціску ў сістэме ацяплення гэты шарык памяншаецца ў аб'ёме, дазваляючы баку змясціць лішак цепланосбіта.
  2. ахоўны клапан. Ён скідае лішак цепланосбіта ў выпадку, калі ёмістасці пашыральнага бака недастаткова.

Дарэчы: спрацоўванне клапана сігналізуе альбо аб закіпанні цепланосбіта, што недапушчальна, альбо аб недастатковым аб'ёме пашыральнага бака. Замест замены на прыладу вялікіх памераў у контур можа быць усталяваны дадатковы бак; аб'ёмы некалькіх бачкоў падсумоўваюцца.

  1. аўтаматычны паветраадводнік. Ён выдаляе з сістэмы паветраныя коркі, якія могуць перашкаджаць цыркуляцыі цепланосбіта.

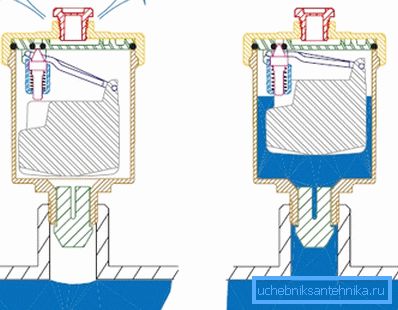

Прынцып працы аўтаматычнага воздушника.
  1. манометр (Як варыянт - термоманометр). Прыбор служыць для візуальнага кантролю параметраў сістэмы.

Апошнія тры прыбора часта прадаюцца ў выглядзе зборкі ў агульным корпусе і называюцца групай бяспекі. Разам з пашыральным бакам яны закліканы прадухіліць разбурэнне катла і ацяпляльнага контуру пры ваганнях ціску ў ім.

Акрамя пералічанага, для нармальнай працы закрытай сістэмы неабходныя:

  • Воздушники (спецыялізаваныя элементы запорной арматуры, так званыя краны Маеўскага, або звычайныя водаразборныя краны). Яны мантуюцца ў адной з верхніх коркаў кожнага ацяпляльнага прыбора, размешчанага вышэй разліву.
  • Цыркуляцыйны помпа, які забяспечвае рух цепланосбіта ў контуры.
  • Фільтр грубай ачысткі, які перашкаджае пашкоджання цыркуляцыйнага помпы акалінай, пяском ці іншымі іншароднымі целамі, па нейкай прычыне якія трапілі ў контур.
  • Апцыянальна - вентыля, дроселі і термоголовки, якія дазваляюць кіраваць працай ацяпляльных прыбораў і пры неабходнасці цалкам адключаць іх паасобку.

Размяшчэнне

У якой кропцы контуру лепш размясціць кожны з пералічаных элементаў пры яго мантажы сваімі рукамі?

элемент Размяшчэнне
група бяспекі Падача, пасля выхаду цепланосбіта з катла
цыркуляцыйны помпа Обратку, перад вяртанне цепланосбіта ў цеплаабменнік катла
Фільтр грубай ачысткі Непасрэдна перад цыркуляцыйнай помпай
пашыральны бак На ўчастку перад цыркуляцыйнай помпай, на адлегласці як мінімум у 10 дыяметраў разліву ад крыльчаткі
Размяшчэнне асноўных элементаў сістэмы.

З чым звязана менавіта такая інструкцыя па мантажы для кожнага элемента?

група бяспекі

Ціск у контуры дасягае максімальных значэнняў менавіта на выхадзе з катла: пры нагрэве цепланосбіт пашыраецца. Гідраўлічныя страты і паступовае зніжэнне тэмпературы цепланосбіта некалькі памяншаюць ціск па меры выдалення ад цеплаабменніка.

Прыборы, якія рэгіструюць залішні ціск і адводзяць ўтвараецца пры перагрэве пар, цалкам лагічным будзе размясціць як мага бліжэй да кропкі максімальнага ціску і верагоднага параўтварэння.

насос

Яго звычайна размяшчаюць у кропцы з мінімальнай тэмпературай. Працяглы нагрэў не ідзе на карысць механіцы цыркуляцыйнага помпы для ацяплення. Як няцяжка здагадацца, мінімальнай тэмпература цепланосбіта будзе пасля праходжання ўсіх ацяпляльных прыбораў - перад катлом.

фільтр

Яго асноўная функцыя - абараняць насос, што, уласна, не пакідае асаблівага выбару. Фільтр усталёўваецца такім чынам, каб злавіць любы смецце непасрэдна перад праходжаннем крыльчаткі.

Карысна: насос і фільтр звычайна камплектуюцца адсякае іх вентылямі. Гэта дазваляе ачысціць гразявікоў і зняць насос для рамонту або абслугоўвання з мінімальнай стратай цепланосбіта.

Байпас паміж ўрэзку помпы на фота дазваляе контуры працаваць з натуральнай цыркуляцыяй.

пашыральны бак

Бак ставіцца там, дзе паток цепланосбіта максімальна блізкі да ламінарным. Чым менш завіхрэнняў, тым менш ваганняў ціску ў контуры, тым менш верагоднасць ілжывага спрацоўвання ахоўнага клапана і страты цепланосбіта.

Завіхрэнні жа ствараюцца на любым выгібе, пераходзе дыяметра, элеменце запорной арматуры і, у першую чаргу, на крыльчатку помпы.

Настройка

Для двух элементаў абвязкі катла - ахоўнага клапана і пашыральнага бачка - трэба абраць ціск спрацоўвання і зарадкі адпаведна.

На якія лічбы варта арыентавацца?

  • Ахоўны клапан звычайна наладжваецца на 2,5 - 3 кгс / см2.
Прылада клапана.
  • Ціск зарадкі бака павінна адпавядаць гідрастатычнага ціску ў цалкам запоўненым контуры.

Падказка: залішні ціск у 1 кгс / см2 здольна падняць вадзяны слуп на 10 метраў. Адпаведна, пры максімальнай вышыні закрытага контуру над пашыральным бакам ў 5 метраў ціск зарадкі будзе складаць 0,5 кгс / см2, у 7 метраў - 0,7 кгс / см2 і гэтак далей.

Дапамога ў выбары

пашыральны бак

Пры куплі пашыральнага бачка рэкамендуецца праводзіць дакладны разлік з улікам каэфіцыента пашырэння абранага вамі цепланосбіта, дэльты тэмператур у контуры і каэфіцыента эфектыўнасці бака, які павялічваецца з ростам разрыву паміж ціскам зарадкі і максімальным рабочым ціскам.

Аднак залішняя ёмістасць бака ніякага шкоды не прынясе, а кошт бачкоў якія адрозніваюцца на крок аб'ёмаў адрозніваецца даволі нязначна. Таму звычайна бак проста бярэцца роўным 10% ад агульнай колькасці цепланосбіта ў сістэме.

насос

Мінімальны напор у 2 метры, характэрны для малодшых мадэляў помпаў, дастатковы для працы правільна разлічанай сістэмы пры любой разумнай даўжыні контуру. Прадукцыйнасць жа падбіраецца такім чынам, каб увесь аб'ём цепланосбіта абгортваўся 3 разы на гадзіну. Скажам, пры поўным аб'ёме контуру 500 літраў бярэцца помпа прадукцыйнасцю 1,5 м3 / гадзіну.

заключэнне

Спадзяемся, што нашы рэкамендацыі дапамогуць чытачу ў выбары ацяпляльнага абсталявання для ўласнага дома.

Прымацаванае відэа прапануе яму дадатковую інфармацыю. Поспехаў!
