Як абраць газавы кацёл ацяплення: знаёмімся з рынкам

Гэты артыкул - пра тое, як абраць газавы ацяпляльны кацёл. Мы высветлім, якім чынам разлічваецца цеплавая магутнасць вырабы, і пазнаёмімся з класіфікацыяй сучаснага газавага ацяпляльнага абсталявання. Наш матэрыял не ўтрымлівае канчатковых рэкамендацый: мэта яго напісання - дапамагчы чытачу зарыентавацца ў разнастайнасці рынкавых прапаноў.

цеплавая магутнасць

Галоўны параметр любога ацяпляльнага абсталявання - яго цеплавая магутнасць. Як разлічыць патрэба ў ёй для дома з вядомымі параметрамі?

Найбольш ўніверсальная формула, якая ўлічвае каэфіцыент ўцяплення будынка. Яна дазваляе ацаніць патрэба ў цяпле будынкаў, якія валодаюць ненармаваным цеплавым супрацівам агароджваюць канструкцый (прасцей кажучы - уцепленых вельмі добра ці вельмі дрэнна).

Яна мае выгляд Q = V * Dt * K / 860.

Што хаваецца за пазначэннямі зменных?

• Q - цеплавая магутнасць. Формула дазваляе атрымаць разліковае значэнне ў кілаватах.
• V - поўны аб'ём памяшкання ў кубічных метрах.
• Dt - разліковая максімальная розніца тэмператур паміж памяшканнем і вуліцай.
• K - каэфіцыент ўцяплення.

Два параметры маюць патрэбу ў каментарах.

Dt ў агульным выпадку вылічаецца як розніца паміж рэкамендаванай БНіП тэмпературай жылога памяшкання (+ 18-22 З) і сярэдняй тэмпературай самай халоднай пяцідзёнкі за апошнія некалькі гадоў.

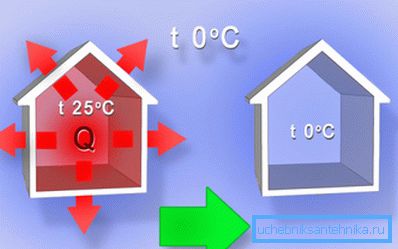

Звярніце ўвагу: калі ў доме плануецца падтрымліваць, скажам, +25 або +30, параметр карэктуецца адпаведным чынам.

Каэфіцыент ўцяплення бярэцца з размешчанай ніжэй табліцы.

Давайце ў якасці прыкладу вылічым патрэба ў цяпле дома памерам 10 * 10 * 3 метра, размешчанага ў горадзе Шыманоўская Амурскай вобласці пры ўмове, што ў ім будзе падтрымлівацца тэмпература +25 С.

Сцены дома таўшчынёй у паўтара цэглы ўцеплены 150 міліметрамі пенапласту; вокны - з двухкамернымі шклопакетамі.

1. Аб'ём будынка роўны 10 * 10 * 3 = 300 м3.
2. Дадзеныя аб тыповых зімовых тэмпературах для любога горада нескладана знайсці ў вядомай інтэрнэт - энцыклапедыі. Сярэдні мінімум найбольш халоднага месяца складае -32,5 С.Стало быць, Dt = 25 - -32,5 = 57,5 ​​градусаў.
3. Якасць ўцяплення хаты блізка да максімальна магчымага, таму каэфіцыент ўцяплення можна смела прыняць роўным 0,7.
4. Разлік, такім чынам, будзе мець выгляд 300 * 57,5 ​​* 0,7 / 860 = 14 кВт.

Нюанс: пры выбары пэўнай мадэлі цеплавую магутнасць заўсёды акругляюць у большы бок. Усе сучасныя газавыя катлы камплектуюцца тэрмастатамі, так што залішняя магутнасць будзе азначаць толькі ледзь вялікія паўзы ў працы; між тым у пік халадоў лішнія 1-2 кілавата могуць апынуцца больш чым не лішнімі.

Як выглядае выбар газавага катла ацяплення па магутнасці - мы высветлілі. На якія яшчэ параметры варта звярнуць увагу?

спосаб устаноўкі

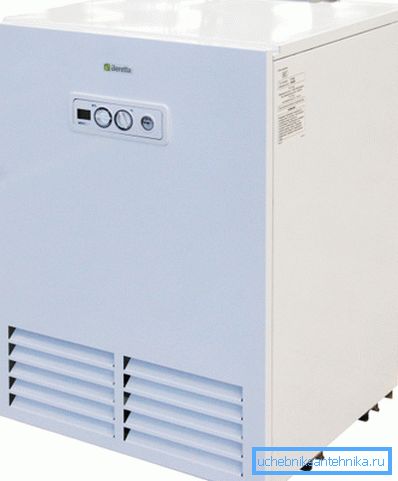

У падлогавым выкананні часцей можна сустрэць прылады значнай (ад 50 КВт да 2 - 5 МВт) магутнасці. Зрэшты, ёсць і выключэнні: у асартыменце многіх вытворцаў трэцяга эшалона ёсць гранічна патанненне падлогавыя мадэлі, якія аддаюць ўсяго 7-10 кілават цяпла.

Найбольш характэрная асаблівасць падлогавага бытавога катла ацяплення - у тым, што ён уяўляе сабой толькі гарэлку, цеплаабменнік і сістэму аўтаматычнай рэгулявання тэмпературы цепланосбіта; група бяспекі, пашыральны бак і цыркуляцыйны помпа мантуюцца асобна.

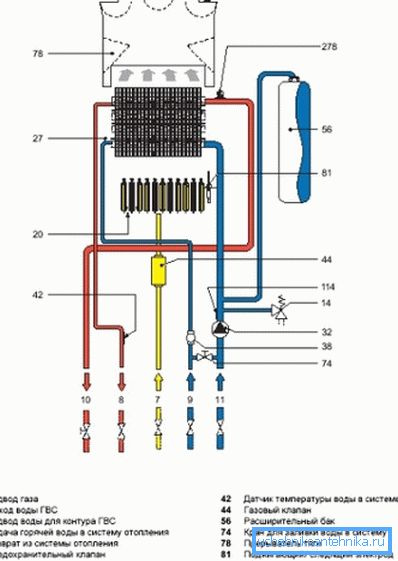

Для насценных вырабаў, наадварот, характэрная ўмераная (не больш за 100 кВт) магутнасць і перадусталёўка вытворцам як мінімум групы бяспекі і цыркуляцыйнага помпы, а часцяком і пашыральнага бачка прама ў корпус катла. Фактычна, перад намі мініяцюрная кацельня: для пачатку працы досыць толькі падключыць прылада непасрэдна да контуры, без якіх-небудзь дадатковых элементаў абвязкі.

матэрыял цеплаабменніка

падлогавыя катлы

Для падлогавых катлоў характэрна выкарыстанне сталёвых і чыгунных цеплаабменнікаў.

• Першыя выкарыстоўваюцца, у прыватнасці, у прамысловых устаноўках і за кошт высокіх працоўных тэмператур дазваляюць дасягаць велізарных значэнняў цеплавой магутнасці.

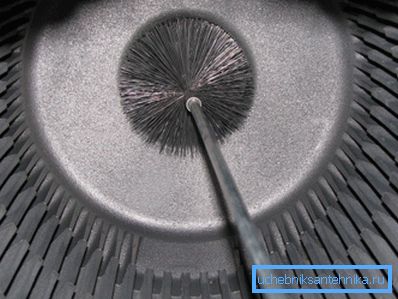

• Адметная рыса другое - значная маса, кампенсуюць ўмераны механічную трываласць чыгуну, і абмежаваная рабочая тэмпература. Чыгунныя цеплаабменнікі катлоў значнай магутнасці часта пастаўляюцца вытворцамі ў выглядзе асобных секцый і збіраюцца на месцы - менавіта з-за велізарнай вагі.

насценныя катлы

Тут таксама магчымыя два варыянты.

• Сталёвыя цеплаабменнікі выкарыстоўваюцца і ў гэтым выпадку. Уласна, імі абсталёўваецца вялікая частка вырабаў ніжняга і сярэдняга коштавага дыяпазонаў.

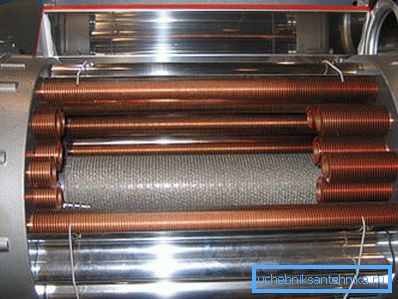

• Нароўні са сталлю ўжываецца медзь. Яна накладае на тэмпературу полымя нават больш жорсткія абмежаванні, чым чыгун; затое найвышэйшая цеплаправоднасць металу дазваляе пры той жа цеплавой магутнасці зрабіць цеплаабменнік больш кампактным, што дае магчымасць скараціць габарыты катла ў цэлым.

функцыянальнасць

Так званы одноконтурный кацёл мае адзіны цеплаабменнік і прызначаны толькі і выключна для нагрэву цепланосбіта.

Двухконтурные вырабы, акрамя таго, здольныя забяспечыць дом гарачым водазабеспячэннем.

Нагрэў вады ў іх можа ажыццяўляцца трыма спосабамі:

1. У асобным пласціністы цеплаабменніку. Ён прывабны тым, што дазваляе ажыццявіць рамонт контуру ГВС, не закранаючы функцый ацяплення.
2. У кааксіяльным (труба ў трубе) битермическом цеплаабменніку, дзе ГВС награваецца ад цепланосбіта.

Цікава: у двухконтурных катлах з праточнымі награвальнікамі адначасовая праца ГВС і ацяплення, як правіла, немагчымая. Калі адкрыта гарачая вада, уся магутнасць катла накіроўваецца на яе нагрэў.

1. Ва ўбудаваным накапляльным Награвальнік ўскоснага нагрэву, падаграваюць зноў-такі пратокай цепланосбіта.

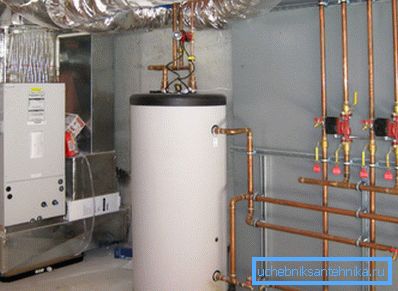

Дарэчы, знешні бойлер ускоснага нагрэву можа быць падлучаны і да одноконтурный катла. Пры пэўнай канфігурацыі абвязкі ён будзе выдатна забяспечваць дом гарачай вадой і па-за ацяпляльнага сезона; цепланосбіт у гэтым выпадку цыркулюе па малым крузе - паміж катлом і бойлерам.

Як выбраць ацяпляльны газавы кацёл па функцыянальнасці? Якая схема больш пераважная?

Гэты той рэдкі выпадак, калі аўтар дазволіць сабе даць цалкам адназначны савет. Наш выбар - выраб з назапашвальныя воданагравальнікам (бойлерам) ўскоснага нагрэву.

На якой схеме лепш спыніцца: на одноконтурный катле з вонкавым бойлерам або двухконтурном з убудаваным - залежыць выключна ад габарытаў памяшкання. Паасобныя прылады зоймуць больш месца.

З чым звязана гэтак своеасаблівая інструкцыя? Бо праточны награвальнік куды кампактней назапашвальнага, ці не так?

Так-то яно так, але затое бойлер забяспечвае стабільную тэмпературу гарачай вады, у адрозненне ад канкуруючага рашэння. У выпадку праточнага награвальніка з аўтаматычнай рэгулёўкай полымя гарэлкі спроба прыняць душ зводзіцца да бесперапыннай барацьбе з кранамі змяшальніка. Паверце, гэта вельмі нязручна.

цяга

Яна можа быць натуральнай і прымусовай.

натуральная

Так званыя атмасферныя (адкрытыя) гарэлкі з натуральнай цягай адбіраюць паветра непасрэдна з памяшкання, дзе ўстаноўлена ацяпляльнае абсталяванне, і адводзяць прадукты згарання ў комін або вентыляцыйны канал. Адзінае сур'ёзнае годнасць схемы - энерганезалежнасць: яна здольная працаваць там, дзе няма электрычнасці.

Недахопаў куды больш.

• У шматкватэрным доме з пакватэрным ацяпленнем праца такога абсталявання звычайна немагчымая ў прынцыпе. Вентканал проста не прапусціць паток прадуктаў згарання ад пяці - дзесяці катлоў.
• Пры працы ў летнюю спякоту які забяспечвае дом гарачай вадой кацёл будзе дадаткова падаграваць памяшканне за кошт нагрэву коміна.
• Нарэшце, прымяненне абсталявання з атмасфернымі гарэлкамі прад'яўляе жорсткія патрабаванні да вентыляцыі і памеру памяшкання. У прыватнасці, яго аб'ём павінен быць не менш за 15 кубаметраў; кожны кілават магутнасці катла дадае да гэтага ліку яшчэ 0,2 м3. Абавязковая фортачка і прасвет пад дзвярыма для прытоку паветра з іншых памяшканняў.

прымусовае

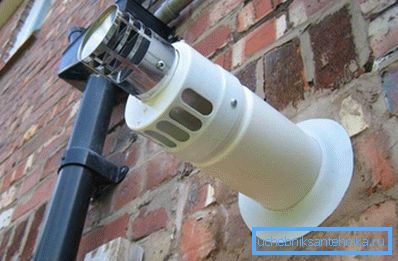

Закрытая гарэлка (адпаведныя катлы часта называюць турбірованнымі, або наддувных) адбірае паветра з вуліцы і туды ж адводзіць прадукты згарання. Для гэтай мэты могуць выкарыстоўвацца два паасобных паветравода або, што бывае куды часцей, адзін кааксіяльны. У апошнім выпадку які праходзіць праз знешнюю абалонку прытокавы паветра астуджае прадукты згарання і прадухіляе нагрэў капітальных канструкцый хаты.

Цяга забяспечваецца вентылятарам. Адпаведна, для працы закрытай гарэлкі неабходна знешняе электрасілкаванне. Акрамя таго, турбірованный гарэлка мае на ўвазе мантаж катла толькі і выключна на знешнюю сцяну.

Карысна: кааксіяльны паветравод рэкамендуецца мантаваць з невялікім ухілам ва ўнутраную бок і камплектаваць конденсатосборником. Інакш замярзанне кандэнсату ў моцныя маразы можа цалкам перакрыць трубу.

распальванне

Пьезорозжиг

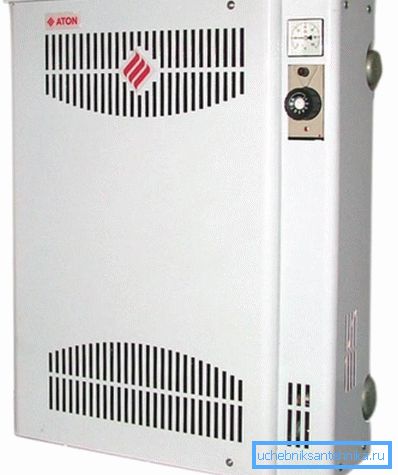

Большая частка вырабляюцца ў Расіі і Украіне прылад ставіцца да энерганезалежнай тыпу і абсталёўваецца пьезорозжигом.

Як ён працуе?

• Націск кнопкі перадаецца пьезоэлемента і выклікае пробай паветра паміж кантактамі пры ўзнікненні на іх значнай розніцы патэнцыялаў.
• Іскра падпальвае запальнік (Пілотную гарэлку), якая гарыць ўвесь час працы катла.
• У залежнасці ад тэмпературы цепланосбіта тэрмастат перыядычна адкрывае падачу газу да асноўнай трубчастай гарэлцы, якая запальваецца ад запал і грэе ваду або антыфрыз у контуры.
• Нескладаныя біметалічныя ахоўныя механізмы перакрываюць падачу газу пры перагрэве цепланосбіта і пры згаслая полымя пілотнай гарэлкі.

Гэтая схема безальтэрнатыўная там, дзе няма пастаяннага энергазабеспячэння. Аднак яна мае на ўвазе невысокую ступень аўтаматызацыі; акрамя таго, увесь час падпалены запальнік расходуе да 20% ад агульнай колькасці газу, які спажываецца катлом.

электронны

Энергазалежнасці варыянт выканання распальвання дазваляе:

1. Адмовіцца ад пілотнай гарэлкі. Асноўную гарэлку падпальвае высакавольтны разрад.

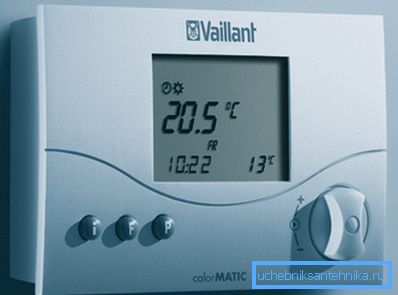

2. Выкарыстоўваць дадатковыя сродкі аўтаматызацыі: Ўпраўленне па GSM, кантроль умоў надвор'я, выносныя тэрмадатчыка і г.д.

Электрычная частка абсталявання - вентылятары і кіравальная электроніка - спажываюць да 120 ват сталай магутнасці.

Як выбраць газавыя ацяпляльныя катлы па тыпу распальвання? Адказ відавочны: электронны распальванне пераважней там, дзе няма працяглых перабояў з электрычнасцю. Кароткачасовыя адключэння праблемай не стануць: каб не сядзець у холаду без ацяплення, дастаткова сваімі рукамі падключыць кацёл праз КБС з досыць ёмістым акумулятарам.

Канвекцыйныя і кандэнсацыйныя

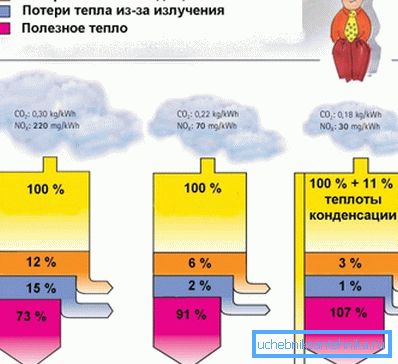

Здавалася б, прынцыповая схема працы газавага ацяпляльнага абсталявання простая і зразумелая: полымя аддае цяпло цеплаабменніку, праз які цячэ вада; тая награваецца і перадае цеплавую энергію радыятарам. У ідэальных умовах ККД такой сістэмы можа дасягаць 95%; пакінутыя 5% выносяцца гарачымі прадуктамі згарання.

Аднак у продажы можна сустрэць газавыя катлы, для якіх заяўлены ККД у 107 - 109%. Так, іх кошт ледзь ці спадабаецца эканомнаму пакупніку; але яны існуюць. Няўжо прамыслоўцы вынайшлі вечны рухавік?

Нажаль, вытворцы трохі лукавят.Основные прадукты згарання лятучых вуглевадародаў - вуглякіслы газ і вада. Адпаведна, кацёл пакідае цёплае паветра, насычаны вадзяным парай.

У выпадку традыцыйнага катла - так званага канвекцыйнага - вытворцы штучна абмяжоўваюць тэмпературу цепланосбіта на обратку мінімальным значэннем ў 55 С, каб пазбегнуць кандэнсацыі вільгаці на цеплаабменніку. Акрамя пара і СО2, у кандэнсаце ўтрымліваюцца сляды арганічных кіслот, моцна зніжаюць рэсурс металаў з нізкай каразійнай устойлівасцю.

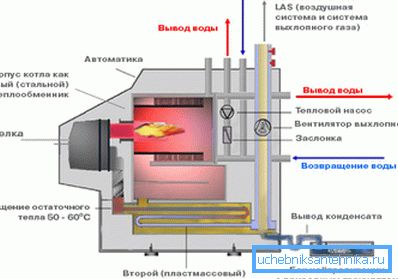

А вось вытворцы кандэнсацыйных катлоў ідуць іншым шляхам:

1. Дадатковы цеплаабменнік астуджаецца да 30-40С і робіцца каразійна-стойкім.
2. Аб яго арганізуецца сцёк кандэнсату ў каналізацыю.

Навошта ўсё гэта трэба? Затым, каб які адбываецца з вылучэннем энергіі фазавы пераход паміж вадзяным парай і вадой аддаў эканамайзера (нізкатэмпературнага цеплаабменніку) дадатковыя 10-12% цяпла. У выніку ККД прыбора сапраўды можа перавысіць 100%, калі за іх прыняць поўную цеплыню згарання газу.

Як выбраць газавыя катлы ацяплення па выкарыстоўванай схеме працы? Шчыра кажучы, эканамічнасць кандэнсацыйнага катла не гуляе вырашальнай ролі: ён нашмат даражэй канвекцыйнага, і для невялікага дома перыяд акупнасці складзе не менш як 7-10 гадоў.

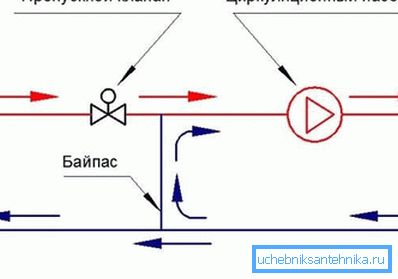

А вось магчымасць задзейнічаць яго з нізкатэмпературным ацяпленнем без складаных схем ўзгаднення тэмператур - несумненны плюс. Звычайна запаветныя 30-40 градусаў, неабходныя для працы вадзянога цёплага падлогі, атрымліваюцца шляхам мантажу дадатковага контуру з уласным помпай і дазуецца падачу термостатическим клапанам.

заключэнне

Спадзяемся, што прадстаўленая ў распараджэнне чытача інфармацыя дапаможа яму зрабіць ўдалы выбар. Як звычайна, прымацаванае відэа прапануе дадатковыя тэматычныя матэрыялы. Поспехаў!
