Як пабудаваць комін для газавага катла: парадак самастойнага

Адным з неабходных элементаў любой ацяпляльнай сістэмы ў прыватным доме з'яўляецца кацёл. Гэты агрэгат, незалежна ад выкарыстоўванага ў ім паліва, павінен быць устаноўлены ў адпаведнасці з пэўнымі патрабаваннямі, што гарантуе правільнасць і бяспека яго эксплуатацыі.

Разгледзім, як уладкаваць комін для газавага катла, так як інструкцыя па ім мантажу мае некаторыя складанасці і нюансы.

асаблівасці канструкцыі

Перад тым як мантаваць дымавыя трубы для газавых катлоў, неабходна выбраць, набыць і ўсталяваць само прылада. Геаметрычныя памеры і іншыя асаблівасці коміна залежаць ад тэхнічных характарыстык награвальнага агрэгата (чытайце таксама артыкул Трубы і фітынгі з пашытага поліэтылену: тэхнічныя характарыстыкі і асаблівасці мантажу).

Разгледзім асноўныя нюансы, якія варта ўлічваць пры праектаванні:

1. Найбольш распаўсюджаныя круглыя ​​канструкцыі. Аднак ніхто не забараняе выкарыстоўваць дымавыя трубы для катлоў з квадратным перасекам. Асноўнае патрабаванне - унутраны аб'ём коміна павінен быць больш, чым камера згарання катла.

Калі вы вырашылі спыніцца на круглай трубе, то для вызначэння яе ўнутранага аб'ёму неабходна ведаць ўнутраны дыяметр вырабы. Калі ён не паказаны на маркіроўцы, то для яго вылічэнні варта ад знешняга дыяметра адняць таўшчыню сценак трубы.

Затым атрыманыя значэнні падстаўляюцца ў формулу:

S =? * d_{ўнутраны} * L

дзе d_{ўнутраны} - унутраны дыяметр выкарыстоўванай трубы;

L - даўжыня коміна.

Звярніце ўвагу! Труба для коміна газавага катла павінна быць шырэй, чым яго выхадны патрубок. У адваротным выпадку могуць узнікнуць цяжкасці пры стыкоўцы катла і сістэмы адводу адпрацаваных газаў.

1. Вышыня коміна залежыць ад таго, на якой адлегласці ён будзе знаходзіцца ад канька даху.

Тут існуе наступная залежнасць:

• адлегласць да 1,5 метра - верхні зрэз трубы павінен быць вышэй як мінімум на 50 см;
• адлегласць ад 1,5 да 3 метраў - верхні зрэз можа быць размешчаны на адным узроўні з каньком або вышэй;
• адлегласць больш за 3 метраў - у гэтым выпадку неабходна правесці лінію, якая будзе на 10 градусаў ніжэй гарызантальнай лініі, праведзенай праз самую верхнюю кропку даху (зрэз коміна не павінен быць ніжэй за яе).

Калі пасля вылічэнні ўнутранага аб'ёму трубы аказалася, што яе дыяметра недастаткова, ня варта браць вялікую дэталь, так як яе кошт будзе значна вышэй. Больш мэтазгодна проста трохі павялічыць даўжыню канструкцыі.

Самастойны мантаж коміна

Выбар варыянта размеркавання

Дымоходные трубы для газавых катлоў - не надта складаныя сістэмы, але пры іх мантажы сваімі рукамі варта ўлічваць мноства нюансаў. У адваротным выпадку кацёл не будзе правільна функцыянаваць, што можа прывесці да яго паломкі, а ў асобных выпадках - назапашвання адпрацаваных газаў у памяшканні і атручвання людзей.

Перад тым як распачаць пабудову альбо ўсталёўцы, варта абраць месца, дзе будзе ўладкоўвацца труба.

Існуе два асноўных варыянту:

• ўнутры дома;
• звонку будынкі.

Як першы, так і другі варыянт мае свае перавагі і недахопы.

Разгледзім асаблівасці ўстаноўкі ўнутры памяшканняў:

• калі Дымоходная труба для цвёрдапаліўнага катла праходзіць праз ацяпляныя пакоя, яе не трэба будзе дадаткова ўцяпляць;
• існуе небяспека прапускання адпрацаваных газаў і іх ўзгарання;
• элементы коміна складаней ўсталёўваць і рамантаваць ў выпадку паломкі.

Калі ж вы вырашылі мантаваць сістэму адводу адпрацаваных газаў па-за домам, то тут таксама ёсць свае плюсы і мінусы:

• такі комін цалкам бяспечны падчас эксплуатацыі;
• яго канструкцыя меней складаная ва ўсталёўцы;
• труба лёгка рамантуецца ў выпадку паломкі або разгерметызацыі;
• пры выбары гэтага варыянту вам загадзя трэба вырашыць, чым ўцяпліць дымавую трубу катла, так як яе прамярзання ў зімовы перыяд нельга дапускаць ні ў якім разе.

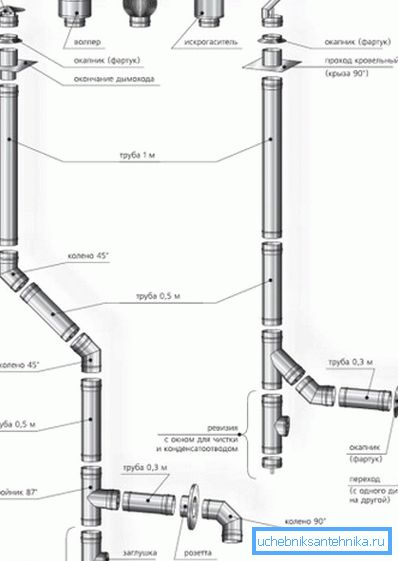

Складовыя элементы коміна

Труба для адводу прадуктаў гарэння з катла, які працуе на прыродным газе, складаецца з наступных абавязковых частак:

• перахадніка, які злучае выхадны патрубок катла з якая адводзіць трубой;
• траяка з рэвізіяй, абсталяванага штуцером, які неабходны для выдалення кандэнсуецца вільгаць;
• мацаванняў - хамутоў і кранштэйнаў;
• адводаў (у выпадку неабходнасці) - яны павінны быць устаноўлены на адлегласці не менш за 2 метраў ад награвальнага элемента, інакш магчыма зніжэнне цягі;
• пераходных патрубков;
• трубы;
• канічнага наканечніка.

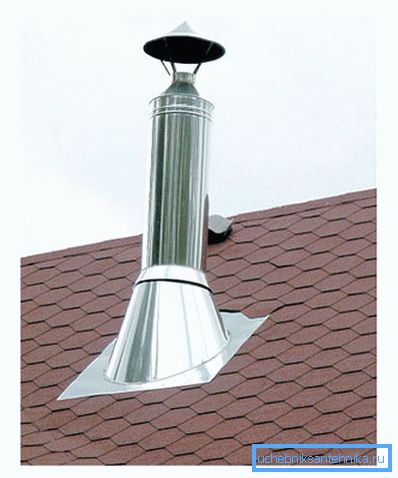

Звярніце ўвагу! Труба для газавага катла абавязкова павінна мець канічнае канчатак. Звычайныя дэфлектары і каўпакі ставіць забаронена. У крайнім выпадку, зрэз можа быць пакінуты зусім без абароны.

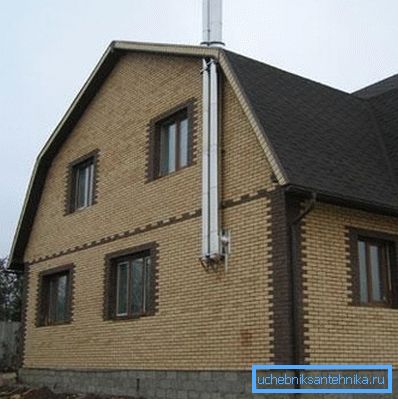

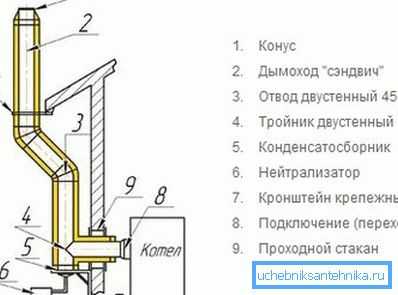

Мантаж вонкавага коміна

Парадак работ па мантажы сістэмы адводу адпрацаваных газаў, размешчанай па-за домам, складаецца ў наступным:

1. На патрубок газавага катла апранаецца перахаднік, які будзе праходзіць скрозь тоўшчу сцяны. Ён павінен уваходзіць у мур шчыльна, таму перад праробліванні адтуліны некалькі разоў старанна праверце ўсе памеры і нанёс разметку.
2. Праз сцяну частка коміна выводзіцца вонкі. Усе элементы, датыкальныя з цэглай (бетонам) павінны быць старанна ізаляваныя.
3. Звонку на які выходзіць адрэзак мацуецца рэвізія з апранутай на яе заглушкай.
4. Мантуецца труба патрэбнай вышыні. Для гэтага выкарыстоўваецца неабходную колькасць загадзя набытых звёнаў. Уся канструкцыя замацоўваецца да сцяны дома пры дапамозе хамутоў з кранштэйнамі. Адлегласць паміж суседнімі крапяжамі не павінна быць менш за 2 метраў.
5. Як толькі комін дасягне патрэбнай вышыні, на апошні элемент апранаецца конусападобнай наканечнік.
6. Усе стыкі варта дадаткова сцягнуць хамутамі альбо сталёвым дротам.
7. Мэтазгодна афарбаваць трубу фарбай, якая абароніць матэрыял ад карозіі і надасць трубе больш прывабны выгляд.

Для мантажу трубаправода пажадана выкарыстоўваць спецыяльныя шматслойныя трубы, якія не патрабуюць дадатковага ўцяпляльніка. У адваротным выпадку варта паклапаціцца аб цеплаізаляцыі самастойна.

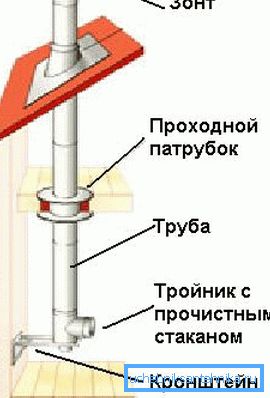

Мантаж ўнутранага коміна

У адрозненне ад папярэдняй канструкцыі, тут перад пачаткам працы варта правесці некаторыя падрыхтоўчыя мерапрыемствы:

• нанесці разметку на межэтажные перакрыцці і дах у тых месцах, дзе будзе праходзіць будучы комін;
• выразаць ў патрэбных месцах адтуліны (варта старанна пракантраляваць усе памеры, каб пераходныя патрубкі устаўляліся як мага шчыльней).

Сам працэс мантажу складаецца ў наступным:

1. Далучаем да выходнага патрубку катла адмысловы перахаднік.
2. Да яго прымацоўваецца рэвізія з вечкам, неабходная для прачысткі коміна, а затым усталёўваецца асноўны апорны кранштэйн з металічным лістом, які паслужыць падставай для ўсёй канструкцыі.
3. Мантаваны трубу з выкарыстаннем прамых складовых элементаў і іншых неабходных перахаднікоў (каленяў).
4. У месцах, дзе труба праходзіць перакрыцця, неабходна выкарыстоўваць спецыяльныя патрубкі.
5. Кропкі ўваходу і выхаду патрубков з перакрыццяў варта абараніць металічнымі лістамі, чый дыяметр павінен трохі перавышаць дыяметр коміна.
6. Усе месцы злучэнняў варта дадаткова ўмацаваць хамутамі на нітах або сцягнуць сталёвым дротам.
7. Мацаванне канструкцыі да сцяны ажыццяўляецца з дапамогай кранштэйнаў.
8. Верхні зрэз трубы павінен быць абаронены спецыяльнай конусападобнай асадкай, якія перашкаджаюць трапленню ўнутр трубы атмасферных ападкаў і ветру.

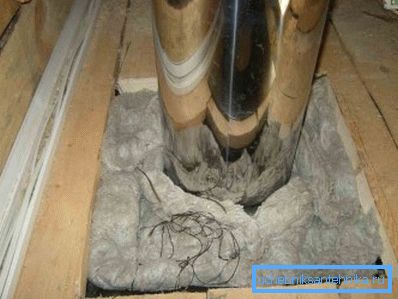

Меры па ізаляцыі коміна

Месца, дзе сістэма адводу адпрацаваных газаў датыкаецца з матэрыяламі, якія могуць лёгка ўзгарэцца, варта старанна ізаляваць. Для гэтага выкарыстоўваецца патрубок трэба старанна пакрыць з усіх бакоў базальтавым матам, ізаляваным металічнай фальгой і вогнетрывалай сумессю. Перакрыцці можна дадаткова абараніць мінеральнай ватай.

Не забудзьцеся праверыць герметычнасць швоў. Для гэтага можна прыгатаваць мыльны раствор і нанесці яго на стыкі. З'яўленне бурбалак будзе сведчыць аб наяўнасці адтулін, якія абавязкова трэба латаць.

выснову

Комін для газавага катла ў прыватным доме - вельмі важная дэталь. Ад яе залежыць не толькі правільнасць і эфектыўнасць функцыянавання ацяпляльнай сістэмы, але і бяспека людзей у доме (см.также артыкул Муфты для поліэтыленавых труб: 6 асноўных відаў).

Больш падрабязна пра мантаж розных вентыляцыйных і газаадводных сістэм можна даведацца з відэа ў гэтым артыкуле.
