Як падабраць помпу для сістэмы ацяплення: спрошчаная схема

Падбор помпы для сістэмы ацяплення - важны этап праектавання, у выніку якога павінен быць знойдзены найбольш прыдатны па характарыстыках агрэгат. Мы раскажам пра найважнейшыя крытэрах і метадах такога падбору, і разбяром, як абраць помпа для ацяплення.

разлік параметраў

асноўныя характарыстыкі

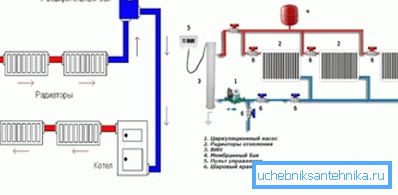

Схемы ацяплення бываюць розныя, і асноўнае адрозьненьне - гэта спосаб перамяшчэння цепланосбіта ад катла да радыятараў.

Ёсць два асноўных спосабу:

1. натуральная цыркуляцыя. Адбываецца пад дзеяннем гравітацыі з-за адрозненняў шчыльнасці гарачай і халоднай вады. Так як эфектыўнасць ацяплення залежыць ад расходу гарачай вады, то хуткасці натуральнай цыркуляцыі ў ацяпляльнай сістэме дома часцей за ўсё недастаткова;

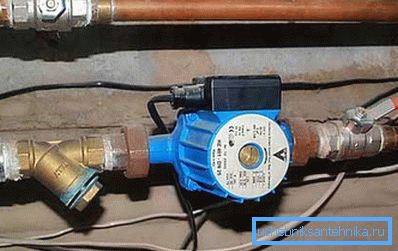

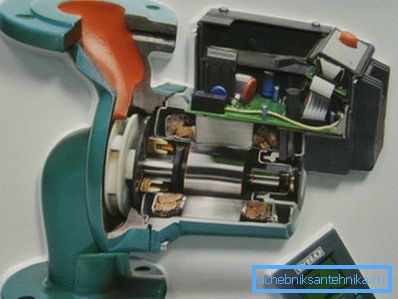

2. прымусовае цыркуляцыя. Ажыццяўляецца шляхам інсталяцыі ў трубаправод спецыяльнага агрэгата, які перапампоўвае цепланосбіт з патрэбнай хуткасцю і напорам. Большасць сучасных схем ацяплення ўладкованыя па прынцыпе прымусовай цыркуляцыі.

Звярніце ўвагу! Не варта блытаць цэнтралізаваную схему падачы з натуральнай цыркуляцыяй: цепланосбіт у гарадскія кватэры паступае пад немалым ціскам, якое нагнятаецца спецыяльным абсталяваннем.

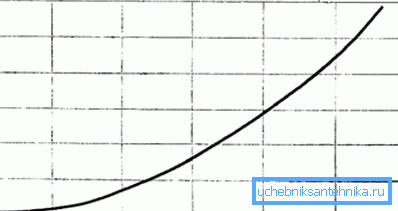

Каб схема працавала нармальна, інструкцыя патрабуе разліку ўсіх яе параметраў, на падставе якіх будзе выкананы падбор перасекаў трубаправода, магутнасці радыятараў, ёмістасці і магутнасці катла, прадукцыйнасці цыркуляцыйнага помпы ацяплення. Адным з такіх параметраў з'яўляецца гідраўлічная характарыстыка:

На графіцы мы бачым, што супраціў мае прамую залежнасць ад расходу цепланосбіта, гэта значыць, чым хутчэй рухаецца вада па контуры, тым большы супраціў яна адчувае. Адпаведна, расце напор.

Зараз разгледзім напорных-расходную характарыстыку цыркуляцыйнага прылады:

На гэтым графіку мы бачым залежнасць страт напору ад інтэнсіўнасці падачы помпы. Тут мы назіраем адваротную залежнасць, гэта значыць пры выключаным рухавіку страты максімальныя, а па меры ўзрастання яго магутнасці страты падаюць.

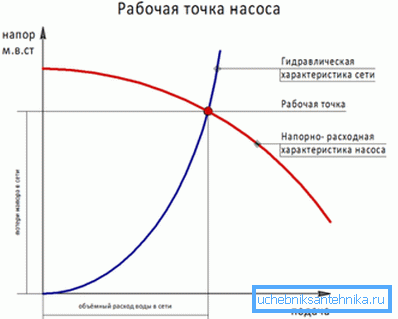

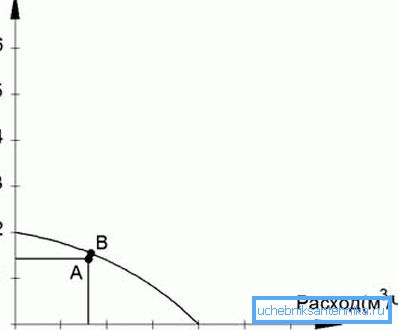

Калі мы сумяшчальны гэтыя два графіка, то атрымаем наступную карціну:

Звярніце ўвагу! Рабочая кропка дазваляе нам вызначыць, які супраціў будзе ў трубах пры максімальнай падачы (расходзе) цепланосбіта. Гэта значыць, што наш апарат павінен валодаць дастатковай прадукцыйнасцю, каб забяспечыць патрабаваную падачу, але пры гэтым яго магутнасці павінна хапіць, каб справіцца з адпаведным гідраўлічным супрацівам.

разлік прадукцыйнасці

Так як пабудаваць графік гідраўлічнай характарыстыкі ацяпляльнага контуру сваімі рукамі будзе складана, мы скарыстаемся разлікам па спрошчанай схеме. Такім чынам, нам неабходна вызначыць максімальны расход (прадукцыйнасць) і гідраўлічны супраціў. Пачнем з прадукцыйнасці.

Цеплавая энергія, якая спажываецца контурам ацяплення, выяўляецца такі залежнасцю:

У формуле выкарыстаны такія велічыні:

• W - цеплавая энергія, неабходная для ацяплення нашага памяшкання ў ватах (цеплавая магутнасць контуру);
• C - цеплаёмістасць цепланосбіта, Вт / літр * ° С;
• Q - расход цепланосбіта, м3 / гадзіна;
• t1 і t2 - тэмпература падаванага і адводзіцца цепланосбіта адпаведна.

Падбор помпы для ацяплення вядзецца па прадукцыйнасці. Прадукцыйнасць прылады павінна адпавядаць максімальнаму расходу цепланосбіта, таму преобразуем нашу формулу для знаходжання расходу:

Q = W / C * (t1 - t2)

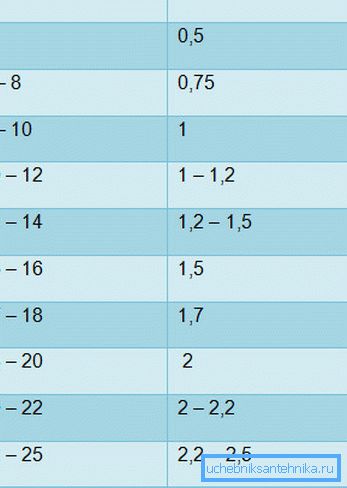

Колькасць энергіі W можна знайсці з дапамогай табліцы:

Цеплаёмістасць вады прымаем роўнай 1.163 Вт / літр * ° С, розніцу тэмператур які падае і зваротнага патоку - 20 ° С (паводле БНіП). Адсюль атрымаем:

Q = W / 1.163 * 20 = 0.043 * W

Звярніце ўвагу! Гэта значыць, калі нам неабходна вызначыць расход цепланосбіта для памяшкання з цеплынёй абагрэву, роўнай 10 кВт, то нам спатрэбіцца памножыць 10000 на 0.043, і мы атрымаем 430 літраў у гадзіну.

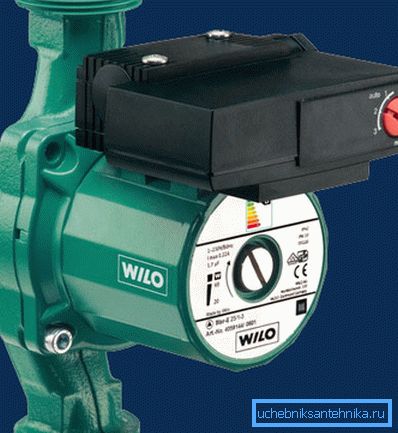

Разлік гідраўлічнага супраціву

Прафесійны і максімальна дакладны разлік гідраўлічнага супраціву ацяпляльнага контуру - вельмі складаная задача, якая патрабуе спецыяльных ведаў і навыкаў. Мы ж скарыстаемся спрошчанай методыкай, згодна з якой напор цыркуляцыйнай помпы будзе роўны:

H = N * k, дзе:

• H - вышыня вадзянога слупа ў метрах;
• N - колькасць паверхаў у будынку, уключаючы падвальныя паверхі;
• k - каэфіцыент, роўны велічыні усярэдненых гідраўлічных страт на адзін паверх будынка або будынкі. БНіП прымаюць гэты каэфіцыент роўным 0.7 - 1.1 м для двухтрубная схем і 1.16 - 1.85 м для Калектарнай-прамянёвых схем арганізацыі падачы.

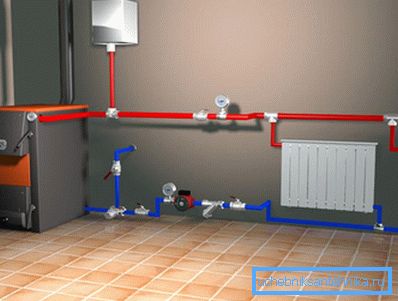

Звярніце ўвагу! Такім чынам выходзіць, што калі мы маем двухпавярховы дом са склепам, абсталяваны двухтрубная ацяпляльным трубаправодам, тады рухавік павінен забяспечыць напор, роўны 3 * 1.1 = 3.3 метра.

выбар помпы

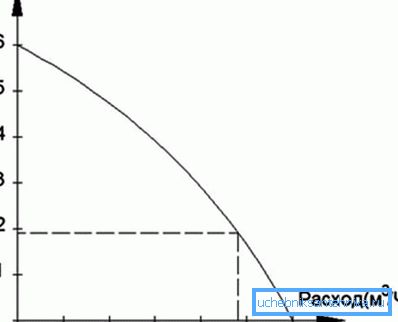

Такім чынам, мы маем дзве велічыні - супраціў і прадукцыйнасць. Вернемся да нашага графіку з напорнай-расходнай характарыстыкай.

Адкладаем значэнне супраціву на восі Y, а значэнне расходу - на восі X. Затым падбіраем агрэгат, графік напорных-расходнай залежнасці якога знаходзіцца паблізу гэтага пункту:

Звярніце ўвагу! Як правіла, у графіку паказаны тры лініі для розных рэжымаў працы рухавіка. Лепш за ўсё кіравацца другі хуткасцю, а рабочая кропка павінна размяшчацца ў сярэдняй трэці дыяграмы, так як яна адпавядае найбольшай ККД.

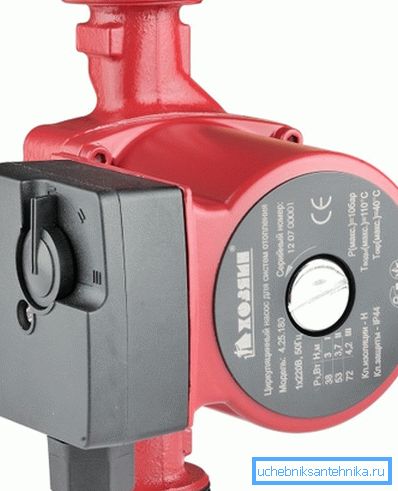

Само сабой, неабходна падбіраць прылада, разлічанае на высокія тэмпературы асяроддзя (95 - 110 ° С), а таксама ведаць дыяметр трубы, у якую будзе урэзаны прыбор. Кошт прылады будзе залежаць ад вытворцы і якасці.

выснову

Правільны выбар цыркуляцыйнага помпы для ацяпляльнага контуру вырабляюць на падставе разлікаў. Калі выкладзены матэрыял здаецца вам занадта складаным, глядзіце відэа ў артыкуле.
