Як падабраць радыятары ацяплення па плошчы: разлік

Падбор радыятараў ацяплення па плошчы - распаўсюджаны метад разліку ацяпляльных прыбораў. Нягледзячы на ​​недасканаласць метаду, ён дазваляе дастаткова дакладна вызначыць патрабаваную цеплавую магутнасць батарэй. Мы хочам разабрацца, як правільна падабраць радыятар ацяплення па плошчы ацяплянага памяшкання.

Разлік параметраў батарэі

Ад чаго залежаць цепластраты

У рэгіёнах з рэзка выяўленай зменай часоў года традыцыйным паказчыкам выгоды і камфорту жылля лічыцца яго абароненасць ад холаду. Таму пытанне якаснага і эфектыўнага прагрэву памяшканняў варта досыць востра, асабліва ў апошні час.

Справа ў тым, што большасць нашых суайчыннікаў прызвычаілася ўжо да таго, што інтэнсіўнасць абагравання павінна быць не менш пэўнага значэння, а ў выпадку лішку цяпла заўсёды можна адкрыць фортку і выветрыць пакой.

Сёння такі падыход непрымальны, бо старая сістэма рэарганізуецца ў бок строгага ўліку спажытай энергіі, і плаціць за павышэнне тэмпературы на вуліцы ўжо ніхто не хоча. Таму спажывец жадае ведаць дакладна, як разлічыць радыятары ацяплення па плошчы кватэры ці дома.

Разлік неабходнай інтэнсіўнасці працы канвектараў накіраваны на вызначэнне значэння энергіі, якую неабходна перадаць памяшкання для кампенсацыі цеплавых страт, якія адбываюцца праз якія агароджваюць канструкцыі:

• вокны,
• дзверы,
• сцены,
• столь,
• падлогу.

Відавочна, што вынік будзе залежаць ад такіх фактараў:

• Колькасць і памеры вокнаў;
• Якасць шклопакетаў і колькасць камер у іх;
• Колькасць і памеры дзвярэй;
• Тэмпературны рэжым паверха над столлю;
• Тэмпературны рэжым у прасторы пад падлогай;
• Ступень ўцяплення сцен (среднеутепленной лічыцца сцяна ў два цэглы і слоем пенапласту 10 см);
• Арыентацыя знешніх сцен па баках свету;
• Ветравая нагрузка на сцены і дах;
• Тэмпературны рэжым і асаблівасці клімату ў рэгіёне;
• Колькасць сцен, якія мяжуюць з вуліцай;
• Ступень ўцяплення столі, калі над ім знаходзіцца халодную гарышча;
• Ступень ўцяплення падлогі, калі пад ім размешчаны склеп ці грунт;
• Вышыня столяў і памеры пакоя (аб'ём памяшкання);
• Цепластраты праз сістэму вентыляцыі.

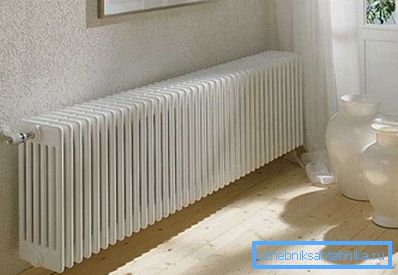

Відавочна, што падрабязны і дакладны разлік - задача вельмі складаная, якая патрабуе масы даследаванняў і ўліку велізарнай колькасці фактараў. Таму для вызначэння параметраў ацяпляльных прыбораў прынята выкарыстоўваць спрошчаныя формы разлікаў, сярод якіх папулярныя разлікі па плошчы, па аб'ёме і больш дакладныя формулы з каэфіцыентамі.

Звярніце ўвагу! Занадта вялікая колькасць фактараў, якія ўплываюць на цепластраты памяшканняў, робяць дакладны разлік неабходнай інтэнсіўнасці абагравання цяжкім, таму прынята карыстацца спрошчанымі формуламі.

Разлік па плошчы

Каб праілюстраваць сказанае вышэй, зоймемся практычным вылічэннем. Для гэтага разгледзім, як разлічыць алюмініевыя радыятары ацяплення на плошчу кватэры.

Згодна з нормамі БНіП, для абагрэву аднаго квадратнага метра тэрыторыі з вышынёй столяў у межах 2.4 - 2.8 метра патрабуецца 100 Вт цеплавой энергіі.

Цяпер мы можам вызначыць прыблізнае значэнне цяпла, неабходнага для ацяплення ўсяго памяшкання:

1. Вызначаем параметры пакоя, памнажаючы яе даўжыню на шырыню. Возьмем для прыкладу стандартную пакой 3х4 м і атрымаем 12 м ?;
2. Памнажаем атрыманую велічыню на нарматыўную патрабаваную цеплыню для абагравання аднаго квадратнага метра памяшкання - 12х100 = 1200 Вт.

Звярніце ўвагу! Мы вызначылі, якая сумарная магутнасць неабходная для абагрэву нашага пакоя. Гэта вельмі прыблізныя дадзеныя, але для папярэдняга падліку прымальныя.

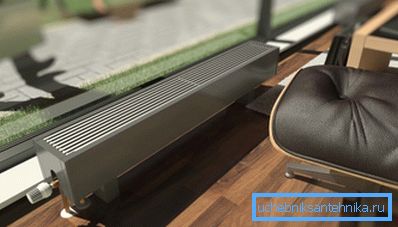

Далей вызначым параметры абагравальніка. Мы не будзем вызначаць, якую плошчу ацяпляе адна секцыя алюмініевага радыятара, а проста падзелім атрыманае значэнне сумарнай цеплыні на цеплааддачу адной секцыі, якая ўказана ў пашпарце прыбора.

Такім чынам, прыступім:

1. Чытаем тэхпашпарт радыятара і бачым, што цеплааддача адной секцыі роўная 187 Вт;
2. Дзелім знойдзенае раней значэнне на пашпартнае - 1200/187 = 6.417;
3. Акругляем вынік у бок большага цэлага ліку і атрымліваем патрабаваную колькасць секцый - 7.

Звярніце ўвагу! Варта ўлічваць, што пашпартныя дадзеныя пазначаны для ідэальных умоў, калі цепланосбіт падаецца з нармальнай тэмпературай і напорам. Для рэальных умоў рэкамендуюць рабіць папраўку на 15 - 20% у большы бок.

Больш дакладныя метады

Указаны метад з'яўляецца вельмі недакладным і прымае мноства дапушчэнняў:

• вышыня столяў у межах 2.8 метра;
• адна знешняя сцяна;
• адно стандартнае акно і г.д.

Аднак далёка не ўсе памяшканні адпавядаюць дадзеным параметрах, асабліва ў пытанні вышыні столяў.

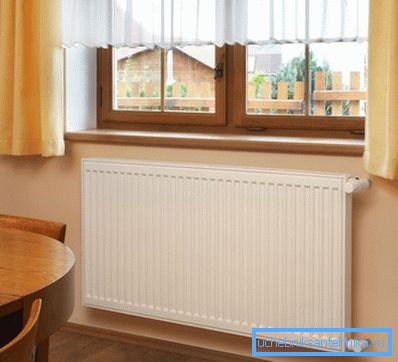

Для кватэр з высокімі столямі можна скарыстацца разлікам па аб'ёме. Тут мы будзем адштурхоўвацца ад іншай нормы БНіП, згодна з якой для ацяплення 1 м? памяшкання неабходны 41 Вт цяпла (34 Вт для сцен з уцяпленнем і вокнаў са шклопакетамі).

Возьмем нашу стандартную пакой памерам 12 м? і прадставім, што вышыня столяў складае 320 см. Вызначаем аб'ём пакоя - 3.2х12 = 38.4 м ?.

Цяпер вызначым неабходную агульную цеплыню - 38.4х41 = 1574.4 Вт. Павелічэнне вышыні столяў пацягнула павышэнне патрабаванай энергіі больш чым на 20%.

Далей дзейнічаем па звыклай схеме - дзелім сумарная значэнне на цеплааддачу адной секцыі: 1574.4 / 187 = 8.42. Акругляем у большы бок і атрымліваем неабходную колькасць секцый - 9.

Звярніце ўвагу! На гэтым прыкладзе мы змаглі пераканацца, што для кватэр з рознай вышынёй столяў патрабуецца розная колькасць секцый абагравальніка.

Як мы маглі заўважыць, нават разлік па аб'ёме не ўлічвае мноства фактараў, такіх як памер вокнаў, асаблівасці сцен, клімат мясцовасці.

Таму для больш дакладнага вылічэнні спатрэбіцца ўлічыць дадзеныя фактары. У гэтым выпадку мы выкарыстоўваем поправочные каэфіцыенты, і тады формула для сумарнага значэння будзе выглядаць так:

Q = 100 Вт / м? * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, дзе:

• Q - сумарная цеплыня, неабходная для абагрэву пакоя;
• P - плошча памяшкання;
• k1 - k7 - поправочные каэфіцыенты.

Для вызначэння значэнняў каэфіцыентаў выкарыстоўваем табліцу:

Звярніце ўвагу! Пасля дакладнага вызначэння сумарнага значэння, яго варта зноў падзяліць на цеплааддачу адной секцыі і тады атрымаецца патрабаваную колькасць секцый для дадзенага радыятара.

выснову

Цана энерганосьбітаў пастаянна расце, таму дакладны разлік інтэнсіўнасці ацяплення вызначае не толькі камфорт, але і выдаткі на абаграванне. Відэа ў гэтым артыкуле і нашы інструкцыі дапамогуць вам не памыліцца ў вылічэнні неабходных велічынь.
