Як падключыць батарэю ацяплення ў прыватным доме

Эфектыўнасць сістэмы ацяплення залежыць ад шэрагу фактараў, у тым ліку вялікае значэнне мае падключэнне батарэй. Бо пры няправільным падлучэнні частка радыятара можа заставацца халоднай нават пры высокай тэмпературы цепланосбіта. Таму ў дадзеным артыкуле мы разгледзім, як правільна падключыць батарэі ацяплення і ў якіх выпадках, якія схемы мэтазгодна выкарыстоўваць.

Падлучэнне батарэя да сістэмы ацяплення

Асаблівасці падлучэння

Спосабы падлучэння радыятараў

Пры прыладзе ацяпляльных сістэм у прыватных дамах ўжываюць наступныя спосабы падлучэння:

аднабаковы У гэтым выпадку якая падае труба падключаецца зверху, а обратку - знізу да той жа секции.Данная схема падлучэння батарэі ацяплення дазваляе радыятару раўнамерна награвацца. Аднак, калі гармонік валодае вялікай колькасцю секцый, то паўстануць значныя цепластраты, адпаведна лепш выкарыстоўваць іншыя варыянты падлучэння.
Седлавых і ніжняе Такі спосаб з'яўляецца выдатным варыянтам для тых выпадкаў, калі трубы праходзяць у падлозе. Злучэнне ажыццяўляецца да патрубкам, размешчаным унізе канструкцыі, у процілеглых секцыях. Недахопам дадзенага спосабу з'яўляецца толькі нізкая эфектыўнасць, так як цепластраты могуць дасягаць 15 адсоткаў.
дыяганальнае Ўжываецца пры падлучэнні прыбораў з вялікай колькасцю секцый. Як нескладана здагадацца, якая падводзіць труба ў гэтым выпадку падключаецца зверху, а якія адводзяць - знізу, у супрацьлеглым секцыі. Дадзеная схема падлучэння батарэй ацяплення ў прыватным доме спрыяе раўнамернаму размеркаванню цепланосбіта і максімальнай цеплааддачы ад прыбораў.

Звярніце ўвагу! Пры выкарыстанні тэрмарэгулятара для ацяплення паралельна радыятару неабходна выканаць байпас. Гэта дазволіць рэгуляваць ступень нагрэву прыбора.

Схема падлучэння радыятараў

Як мы бачым, спосабы падлучэння батарэй ацяплення залежаць ад шэрагу фактараў, такіх як спосаб пракладкі труб, магутнасць абсталявання і інш. У прыватнасці вялікае значэнне мае выгляд сістэмы. Дэталёвай аб відах ацяпляльных сістэм пагаворым ніжэй.

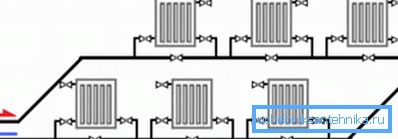

Схема однотрубной сістэмы

віды сістэмы

Пры прыладзе ацяпляльных сістэм ўжываюць дзве схемы:

  • Однотрубные - з'яўляецца найбольш просты, так як цепланосбіт цыркулюе па адной трубе, да якой паслядоўна падлучаныя ацяпляльныя прыборы. Яе недахопам з'яўляецца тое, што яна не дазваляе рэгуляваць падачу цяпла. Таму цеплааддача адпавядае праектнай норме, закладзенай пры праектаванні. Такая схема ўжываецца ў невялікіх сістэмах, так як пры вялікай працяжней трубаправода і вялікай колькасці радыятараў, прыборы будуць награвацца нераўнамерна.
  • Двутрубную - сэнс яе заключаецца ў тым, што гарачая вада цячэ па адной трубе, а астыўшая вяртаецца ў кацёл па іншай. Падключэнне батарэй ацяплення ў прыватным доме ў гэтым выпадку ажыццяўляецца, адпаведна, паралельна. Годнасцю такога прылады з'яўляецца раўнамерны нагрэў секцый, а таксама магчымасць рэгулявання цеплааддачы. З недахопаў можна вылучыць толькі патрэба ў большай колькасці труб, адпаведна кошт канструкцыі ўзрастае.

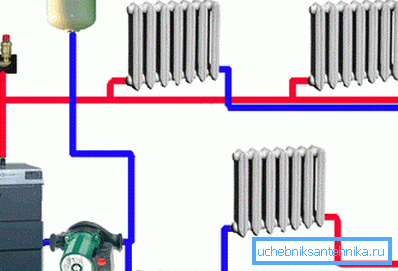

Схема двутрубной сістэмы

Варта адзначыць, што па-за залежнасці ад тыпу сістэмы, падлучэнне батарэй ацяплення сваімі рукамі можна рэалізаваць двума спосабамі:

  • Па вертыкальнай схеме - награвальны прыбор злучаецца з вертыкальным стояком, ад якога выконваецца разводка да радыятараў.
  • Па гарызантальнай схеме - цыркуляцыя цепланосбіта ажыццяўляецца па гарызантальных трубаправодах.

Выбар схемы падлучэння батарэй ацяплення залежыць ад асаблівасцяў дома. Да прыкладу, калі жыллё ўтрымлівае некалькі паверхаў, то злучэнне рэалізуецца па вертыкальнай схеме.

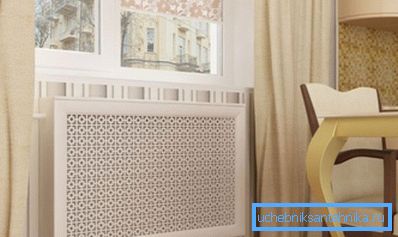

На фота - размешчаны пад акном радыятар

выбар месца

Вырашаючы як правільна падключыць батарэю ацяплення, абавязкова трэба вызначыцца з месцам размяшчэння ацяпляльных прыбораў. Справа ў тым, што функцыя радыятараў заключаецца не толькі ў абаграванні памяшканняў, але і стварэнні цеплавога экрана, які прадухіляе пранікненне холаду ў памяшканне. Менавіта з гэтай прычыны яны ўсталёўваюцца пад падваконнікамі.

Адсюль вынікае, што ацяпляльныя прыборы неабходна ўсталёўваць у месцах найбольшых цепластрат. Таму, перш чым вызначыцца са спосабам падлучэння, неабходна скласці схему з іх размяшчэннем.

Акрамя таго, важна правільна вызначыць мантажныя адлегласці, што дазволіць дамагчыся максімальнай цеплааддачы прылад. Такім чынам, гэтыя адлегласці павінны быць наступнымі:

Ад нізу падваконніка 100 мм
ад падлогі 120 мм
ад сцяны 20 мм

Парушаць дадзеныя нарматывы не рэкамендуецца.

Звярніце ўвагу! Падваконнік не павінен перакрываць або засланяць ацяпляльны прыбор, так як гэта істотна паменшыць эфектыўнасць вылучэння цяпла. Аднак, у некаторых выпадках радыятары могуць быць прыкрытыя рашоткамі. Часцей за ўсё гэта робяць, калі ацяпляльныя прыборы не ўпісваюцца ў інтэр'ер памяшкання.

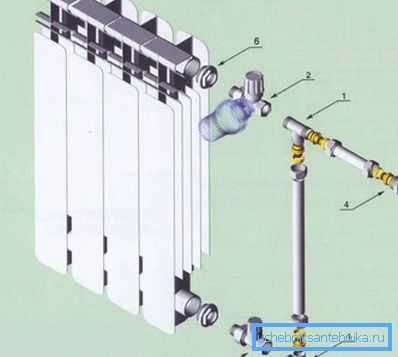

Схема падлучэння канструкцыі

мантаж

Выконваць падключэнне батарэі ацяплення варта ў цёплы час года, каб не застацца зімой без абагравання. Таму неабходна загадзя набыць усё камплектуючыя, каб ажыццявіць усе працы хутка.

Звярніце ўвагу! Набываць ацяпляльныя прыборы можна толькі пасля таго, як будзе складзена схема ацяплення. Гэта дазволіць выбраць правільнае размяшчэнне злучальных патрубков. Акрамя таго, папярэдне неабходна разлічыць іх магутнасць, як гэта робіцца, вы можаце даведацца на нашым партале.

Кранштэйны для мантажу радыятараў

Прыступаць да мантажных работах трэба пасля аздаблення памяшкання.

Інструкцыя выглядае наступным чынам:

  • Калі ў памяшканні выконваецца замена старых радыятараў, то ў першую чаргу трэба дэмантаваць элементы ранейшай канструкцыі.
  • Затым неабходна вызначыць месца становішча канструкцыі і зрабіць на сцяне адпаведныя адзнакі. Пры гэтым трэба скарыстацца будаўнічым узроўнем, каб канструкцыя была ўсталяваная роўна.
  • Затым трэба замацаваць сваімі рукамі кранштэйны пры дапамозе дзюбеляў.
  • Пасля гэтага прылада варта ўсталяваць на кранштэйны паводле інструкцыі, якую звычайна маюць у камплекце з радыятарамі.
  • Пасля мантажу прыбораў неабходна падключыць іх да трубаправода. Дадзеная аперацыя залежыць ад выгляду труб. Да прыкладу, калі трубаправод рэалізаваны пластыкавымі трубамі, падлучэнне радыятараў ажыццяўляецца пры дапамозе адмысловага крапяжу - «амерыканкі».

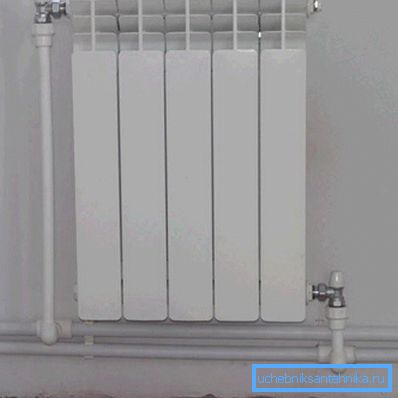

Ніжняе падлучэнне радыятара

На гэтым этапе ўсталёўваюцца шаравыя краны, а таксама краны Маеўскага. Варта адзначыць, што пад час выкарыстаньня батарэі ацяплення з ніжнім падключэннем, не абавязкова выконваць байпас і ўсталёўваць рэгулявальную арматуру. Апошняя, як правіла, выкарыстоўваецца ў двухтрубной сістэмах з дыяганальным і бакавым злучэннем.

Пры мантажы запорной арматуры неабходна паклапаціцца аб лёгкім доступе да яе, нават калі самі радыятары зачыненыя.

  • У завяршэнне працы можна запоўніць сістэму цепланосбітам і выканаць яе апрасоўку.

Звярніце ўвагу! Пры праектаванні і мантажы ацяплення неабходна выконваць патрабаванні, якія ўтрымлівае БНіП 3.05.01-85.

Вось, уласна, і ўсе асноўныя асаблівасці па падлучэння ацяпляльных батарэй.

выснову

Само па сабе падлучэнне батарэй ацяплення не ўяўляе сабой нічога складанага. Аднак, каб сістэма была эфектыўнай, папярэдне неабходна пісьменна скласці яе схему. Для гэтага трэба ўлічыць шэраг фактараў, таму, падрыхтоўку праекта варта выканаць вельмі старанна.

З відэа ў дадзеным артыкуле можна подчерпнуть некаторую дадатковую інфармацыю па гэтай тэме.
