Як падлучыць радыятар ацяплення: однотрубная і двухтрубная

Тым, хто вырашыў ажыццявіць праектаванне і рэалізацыю прылады ацяплення жылля ўласнаручна, прыйдзецца прапрацаваць усе тонкасці працэсу. І калі для спецыялістаў з вопытам такіх прац усё здаецца простым, то ў пачаткоўцаў будзе шмат пытанняў, да прыкладу, якія выкарыстоўваць матэрыялы і абсталяванне. Мы ж з вамі пагаворым пра тое, як правільна падлучыць ацяпляльны прыбор - батарэю.

Агульныя звесткі аб сістэмах ацяплення

Важна першапачаткова вызначыцца, як злучыць радыятары ацяплення паміж сабой. Кажучы мовай адмыслоўцаў, варта вырашыць якім са спосабаў абвязкі ацяпляльных прыбораў скарыстацца.

Для ўсіх тыпаў ацяпляльных сістэм прымяняюцца два спосабу пракладкі трубаправодаў:

• однотрубные;
• Двухтрубный.

однотрубная схема

Сістэмы, у якіх транспарціроўка гарачай вады ў якасці цепланосбіта ажыццяўляецца па адной магістралі, з'яўляюцца менш эфектыўнымі па наступных прычынах:

• Практычна не дазваляюць рэгуляваць нагрэў асобнага прыбора;
• Па меры выдалення ад крыніцы цепланосбіта яго тэмпература паступова падае і апошні радыятар ў ланцугі можа апынуцца ледзь цёплым, а то і зусім халодным;
• Пры аварыйнай сітуацыі на любым участку сеткі даводзіцца цалкам адключаць ацяпленне.

Да ведама! Адзіная перавага такога тыпу разводкі труб ацяплення ў параўнанні з двухтрубной - яго нізкі кошт.

Падобныя однотрубные ацяпляльныя сістэмы прымяняюцца ў асноўным у шматпавярхоўках пры цэнтралізаваным забеспячэнні спажыўцоў цяплом.

двухтрубная схема

У прыватным сектары для стварэння аўтаномных (закольцованной на адным спажыўцу) сістэм ацяплення часцей за ўсё ўжываюць двухтрубную схему абвязкі радыятараў:

• Адна з труб якая падае цепланосбіт да прыбора;
• Іншая для зваротнага руху да крыніцы нагрэву цепланосбіта (катла).

Усе батарэі ў сістэме падключаюцца паралельна, так што дзве магістралі працуюць зусім адасоблена і злучаюцца толькі на канцавым радыятары.

Двухтрубная схема падлучэння радыятараў дае наступныя перавагі:

• Магчымасць рэгулявання нагрэву кожнага прыбора ў ланцугі, што забяспечвае стварэнне максімальна камфортных умоў у розных памяшканнях;
• Па-за залежнасці ад адлегласці паміж катлом і батарэяй, кожны з прыбораў аднолькава награваецца;
• Пры неабходнасці рамонту або замены на любым участку сістэмы не патрабуецца яе поўнае адключэнне.

Цяпер мы пагаворым пра тое, як правільна падлучыць радыятар ацяплення сваімі рукамі.

Тыпы падлучэння труб да батарэяў

Але спачатку разгледзім, як лепш падлучыць радыятар ацяплення да труб падачы і обратку.

Існуе тры тыпу абвязкі радыятара:

1. бакавыя. Пры такім спосабе трубаправоды падключаюцца з аднаго боку радыятара:
2. Які падае ў верхняй кропцы прыбора;
3. Зваротны у ніжняй.

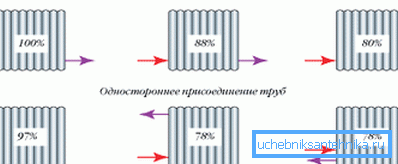

Звярніце ўвагу! Бакавое падлучэнне найбольш распаўсюджаны і эфектыўны выгляд злучэння радыятараў і магістральных труб. Аднак яго эфектыўнасць зніжаецца пры падключэнні ў сетку прыбораў з вялікай колькасцю секцый.

1. дыяганальная. Менавіта гэты тып абвязкі максімальна падыходзіць для падлучэння вельмі шырокіх батарэй (з вялікай колькасцю секцый). Гэты спосаб мае на ўвазе падводку:
2. Якая падае трубы ў верхняй кропцы радыятара, з аднаго боку;
3. Зваротнага трубаправода ў ніжняй кропцы з другога боку прыбора;

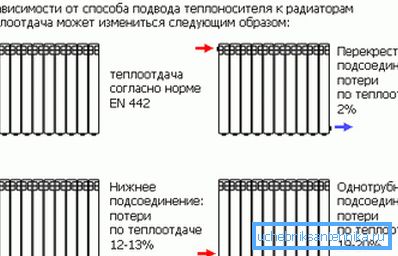

Звярніце ўвагу! Дыяганальнае падлучэнне забяспечвае раўнамернасць размеркавання цепланосбіта па ўсім прыбору. Пры перавернутым дыяганальным падключэнні (падача знізу, обратку зверху) ККД працы ацяпляльнай сістэмы знізіцца на 10%.

1. ніжняя. Падобны спосаб далучэння радыятараў да цепламагістралі менш эфектыўны (на 10% ніжэй, чым пры бакавой абвязкі). Таму да яго звяртаюцца толькі для падпольнай (схаванай) разводкі трубаправодаў ацяплення.

Размяшчэнне прыбораў ацяплення

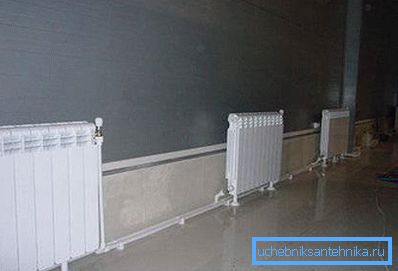

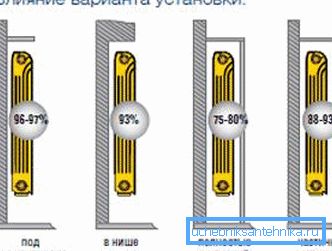

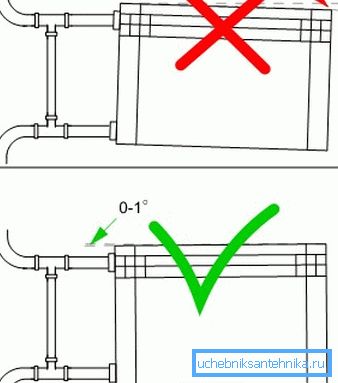

Мае вялікае значэнне не толькі тое, як злучыць радыятары ацяплення паміж сабой, але і правільнае іх размяшчэнне ў адносінах да будаўнічых канструкцый. Традыцыйна ацяпляльныя прыборы ўсталёўваюцца ўздоўж сцен памяшканняў і лакальна пад вокнамі, каб знізіць пранікнення патокаў халоднага паветра ў самым уразьлівым месцы.

На гэта ў БНіП па ўстаноўцы цеплавога абсталявання ёсць выразная інструкцыя:

• Зазор паміж падлогай і ніжняй часткай батарэі не павінен быць менш за 120 мм. Пры памяншэнні адлегласці ад прыбора да падлогі размеркаванне цеплавога патоку будзе нераўнамерным;
• Адлегласць ад тыльнай паверхні да сцяны, на якую мацуецца радыятар, павінна быць ад 30 да 50 мм, інакш будзе парушацца яго цеплааддача;
• Прамежак ад верхняга краю ацяпляльнага прыбора да падваконніка вытрымліваецца ў межах 100-120 мм (не менш). У адваротным выпадку можа абцяжарваць перасоўванне цеплавых мас, што аслабіць прагрэў памяшкання.

Біметалічныя ацяпляльныя прыборы

Каб зразумець, як злучыць паміж сабой біметалічныя радыятары, трэба ведаць, што яны практычна ўсе падыходзяць пад любы выгляд злучэння:

• Маюць чатыры кропкі магчымага падлучэння - дзве верхнія і дзве ніжнія;
• Ўкамплектаваны заглушкамі і кранам Маеўскага, праз які можна звесці які сабраўся ў ацяпляльнай сістэме паветра;

Найбольш эфектыўным для біметалічных батарэй лічыцца дыяганальнае падлучэнне, асабліва калі гаворка ідзе пра вялікую колькасць секцый ў прыборы. Хоць вельмі шырокія батарэі, укамплектаваныя дзесяццю і больш секцый непажадана ўжываць.

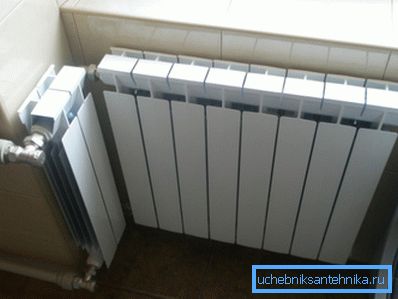

Савет! Лепш абдумаць пытанне, як правільна падлучыць два радыятара ацяплення 7-8 секцыйных замест аднаго прыбора з 14 або 16 секцый. Гэта будзе нашмат прасцей у мантажы і зручней ў сыходзе.

Яшчэ адно пытанне - як злучыць секцыі біметалічныя радыятары можа паўстаць пры перагрупоўцы секцый ацяпляльнага прыбора ў розных сітуацыях:

• У працэсе стварэння новых сетак ацяплення;
• Пры неабходнасці замены які выйшаў з ладу радыятара на новы - біметалічны;
• У выпадку недогрева можна нарасціць батарэю, далучыўшы дадатковыя секцыі.

алюмініевыя батарэі

Цікава! Па вялікім рахунку варта заўважыць, што дыяганальнае падлучэнне выдатны варыянт для любога тыпу батарэй. Не ведаеце, як злучыць алюмініевыя радыятары паміж сабой, подключайте дыяганальнае, не пралічыцеся!

Для ацяпляльных сетак закрытага тыпу ў прыватных дамах мэтазгодна ўсталёўваць алюмініевыя батарэі, так як тут прасцей забяспечыць належную водападрыхтоўкі перад запаўненнем сістэмы. А іх кошт значна ніжэй, чым у біметалічных прыбораў.

Вядома, давядзецца пастарацца, перад тым, як злучыць секцыі алюмініевага радыятара для перагрупоўкі.

Савет! Не спяшаецеся здымаць фабрычную ўпакоўку (плёнку) з устаноўленых ацяпляльных прыбораў да заканчэння аздобных прац у памяшканні. Гэта ахавае пакрыццё радыятараў ад пашкоджанняў і забруджванні.

выснову

Сам працоўны працэс не займае шмат часу, вам не спатрэбіцца якой-небудзь спецыяльны навык або дарагое абсталяванне, усе неабходныя інструменты вы зможаце набыць у любым будаўнічым краме. І не забывайце, злучэнне праслужыць вам доўга і без клопатаў толькі толькі ў тым выпадку, калі вы выкарыстоўвалі ў працы якасныя матэрыялы і вынікалі ўсіх правілах ўстаноўкі ацяпляльнай сістэмы.

У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
