Як правільна праводзіцца абвязка катла ацяплення

Адзін кацёл не зможа вам забяспечыць цяпло ў памяшканні, для гэтага неабходна зрабіць яго абвязку. Тады, якое генеруецца ім цёпла зможа па трубаправодах паступаць да ацяпляльных прыбораў, якія і будуць аддаваць яго ў атмасферу пакояў. Пры гэтым варта ўлічыць, што схема абвязкі можа быць рознай у залежнасці ад тыпу які ўжываецца ў сістэме ацяпляльнага катла, яго ўстаноўкі і наяўнасці дадатковага абсталявання. Таму майце на ўвазе, што універсальных варыянтаў не існуе.

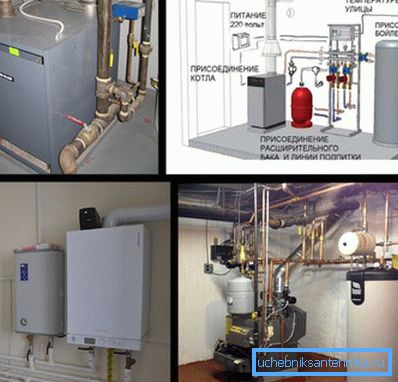

Абвязка катлоў ацяплення розных тыпаў

выбіраем трубы

Кожны матэрыял мае свае асаблівасці, якія ўплываюць на яго эксплуатацыйныя характарыстыкі. Выбіраючы трубы для абвязкі кацельні, звяртайце ўвагу на іх цеплаізаляцыйныя ўласцівасці, якія складанасці могуць паўстаць пры мантажы, ці падыходзіць вам кошт вырабаў.

Абвязка газавага катла ацяплення меднымі трубамі

Разгледзім найбольш папулярныя рашэнні:

поліпрапілен Ідэальны матэрыял для вырабу абвязкі, хоць ён таксама мае і свае недахопы.

перавагі:

  1. Просты мантаж, для зборкі з абсталявання спатрэбіцца толькі спецыяльны паяльнік і набор ключоў.
  2. Работы па разводцы сістэмы ацяплення для дома разам з устаноўкай дадатковага абсталявання праводзяцца на працягу аднаго дня, максімум тыдня.
  3. Матэрыял устойлівы да награвання, так як умацаваны шкловалакном, якое стварае каркас, абараняючы трубы ад пашырэння пры награванні.
  4. Нізкая цеплаправоднасць поліпрапілена, таму да радыятара падыходзіць цепланосбіт амаль без страт.
  5. Хуткая цыркуляцыя цепланосбіта, так як унутраная гладкая частка трубаправода не дае ўтварацца адкладаў.
  6. Тэрмін эксплуатацыі трубаправода больш за 20 гадоў.

Недахоп - максімальная тэмпература цепланосбіта да 95? С.

медзь Праца па абвязцы патрабуе пэўнага прафесіяналізму. Кошт матэрыялу высокая.Преимущества меднага трубаправода:
  1. Добрая цеплааддача - нагрэў памяшкання адбываецца не толькі радыятарамі, але і ў трубы.
  2. Матэрыял не патрабуе для прагрэву вялікай колькасці цеплаэнергіі.
  3. Устойлівы да карозіі. Праз час матэрыял можа пакрыцца тонкім пластом вокісла, які не ўплывае на яго эксплуатацыю.
  4. Не баіцца замярзання з-за сваёй пластычнасці, у адрозненне ад труб з поліпрапілена або сталі, якія лопаюцца.

недахопы:

  • нельга ўсталёўваць ў сьцены,
  • патрабуе надзейнай ізаляцыі, так як электрычны ток для матэрыялу пагібельны.

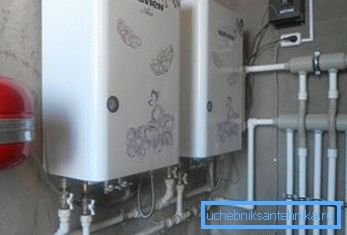

Абвязка насценнага катла ацяплення поліпрапіленавыя трубы

цвёрдапаліўны кацёл

Канструкцыя абсталявання і яго прынцып працы ўплывае на падключэнне да ацяпляльнай сістэме. Варта ўлічыць, што адначасовая абвязка цвёрдапаліўнага і электрычнага катла мае свае нюансы, якія ўплываюць на іх эксплуатацыю і прадукцыйнасць.

Разгледзім дэталёва, як павінна праводзіцца абвязка цвёрдапаліўнага катла сваімі рукамі:

  1. Тэмпература обратку не можа быць ніжэй за «кропкі расы» або 55? З. Інакш будзе адбывацца вялікае адукацыю кандэнсату. Рэкамендуем па гэтай прычыне рабіць абвязку падлогавага цвёрдапаліўнага двухконтурного дроўнага катла меддзю, што значна лепш поліпрапілена. Яна мае лепшую цеплаправоднасць, таму скароціць колькасць кандэнсату.

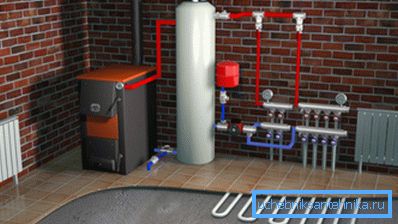

Як правільна праводзіцца абвязка цвёрдапаліўных катлоў
  1. Калі трэба, можна злучыць некалькі катлоў у адну сетку, для чаго спатрэбіцца дадатковае абсталяванне. Да прыкладу, теплоаккумулятор патрэбен будзе пры абвязцы двух дроўных цвёрдапаліўных катлоў. Дадзеная схема даўно ўжываецца на Захадзе, дазваляючы захоўваць лішкі цяпла ў адмысловым рэзервуары, які нагадвае тэрмас. Калі тэмпература цепланосбіта падае, цяпло пачынае дабірацца з рэзервуара. Неабходна таксама прадугледзець у гэтым выпадку два клапана - термосмесительного, які перашкаджае перагрэву цепланосбіта, і падрыўнога. Хоць працы па мантажы теплоаккумулятора запатрабуюць дадатковых выдаткаў, у выніку ўсё ўкладанні акупяцца даволі хутка праз эканомію паліва.

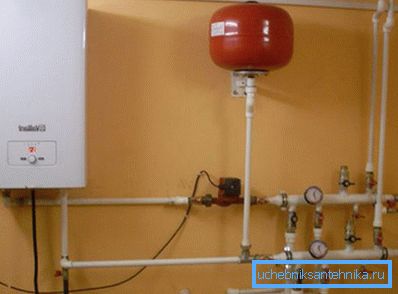

Абвязка электрычнага катла ацяплення поліпрапіленавыя трубы
  1. Выкарыстанне для абвязкі поліпрапіленавых труб магчыма пры пэўных умовах. Да прыкладу, яны павінны быць тэрмаўстойлівыя і армаванымі, так як цепланосбіт будзе пастаянна мець тэмпературу больш за 60? С. Добра зарэкамендавалі сябе вырабы з оптавалакно з алюмініевым стрыжнем. У той жа час інструкцыя па ўсталёўцы не патрабуе, як у выпадку з меддзю, выкарыстоўваць электраізаляцыі і контур зазямлення.

газавае абсталяванне

У гэтым выпадку няма гатовых рашэнняў, бо ўсё залежыць ад выкарыстання вадагрэйнага абсталявання, а таксама колькасці асобных ацяпляльных сістэм.

Ніжэй прапануем вам рэкамендацыі спецыялістаў:

  1. Цёплая падлога і радыятары. У гэтым выпадку абвязка газавага катла ацяплення павінна выконвацца строга з ужываннем гидрострелки ці вадзянога размеркавальнага калектара. Кацёл награвае цепланосбіт, а усталяванае ўнутры яго цыркуляцыйны абсталяванне нагнятае ціск прама на ўчастку ад яго да калектара. Пасля гидрострелки выкарыстоўваецца дадатковыя цыркуляцыйныя помпы на кожны ацяпляльны контур.

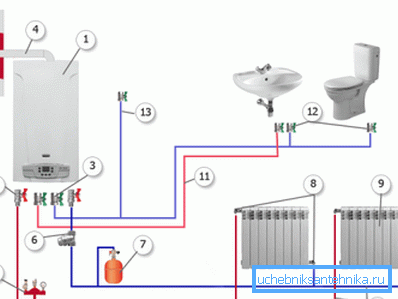

На фота - схема ўключэння ў сістэму ацяплення двухконтурного газавага катла
  1. Абвязка насценнага абсталявання меднымі трубамі вырабляецца згодна разліковым перасеку трубаправода. Гэта ж адносіцца і да поліпрапіленавыя трубах. Але, калі для абагрэву 60 м2 жылля перасек меднай трубы складае 20 мм, дыяметр поліпрапіленавай павінен быць у межах O 25-32 мм.
  2. Ўстаноўка акумулюе бака з'яўляецца новаўвядзеннем, але пакуль яно не атрымала шырокага распаўсюджвання. У гэтым выпадку рэкамендуецца яго выкарыстоўваць для абвязкі падлогавага газавага катла ў выпадку з выкарыстаннем чыгунных агрэгатаў. Яны баяцца рэзкага паніжэння тэмпературы, а теплоаккумулятор дае магчымасць згладзіць такія пікі.
  3. Для абвязкі навяснога газавага катла з 2-ма контурамі не патрабуецца ўстаноўка дадатковага абсталявання. Канструкцыя і так цалкам укамплектаваная. Трэба проста падлучыць прыладу да радыятараў сістэмы ацяплення дома. Пры абвязцы насценнага газавага катла з адным контурам полипропиленом да сістэмы ацяплення дома, працы праводзяць падобным спосабам. Толькі ў гэтым выпадку ўлічваецца толькі сістэма абагравання.
Варыянты абвязкі катлоў
  1. Для падлогавых мадэляў звычайна патрабуецца мантаж дадатковага абсталявання. Да прыкладу, для двухконтурного спатрэбяцца цыркуляцыйныя помпы, фільтры грубай і тонкай ачысткі, пашыральны бак. Таксама можа быць неабходная ўстаноўка і гидрострелки.

Савет: калі да ацяпляльнай сістэме падлучаецца падлогавы одноконтурный газавы кацёл энергазалежнасці тыпу, абавязкова трэба ўсталёўваць байпас, які будзе ажыццяўляць кантроль за цыркуляцыяй цепланосбіта, якая не павінна спыняцца пасля адключэння электрычнасці.

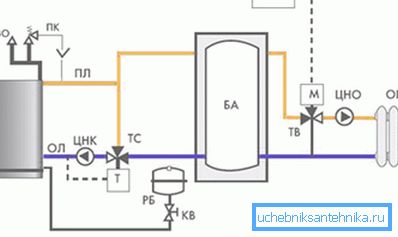

Абвязка цвёрдапаліўнага катла ацяплення з буфернай ёмістасцю (теплоаккумулятором)

Кацёл дровы-электрычнасць

Абвязка абсталявання выконваецца паралельным і паслядоўным спосабам. Гэта неабходна для забеспячэння бесперапыннага нагрэву цепланосбіта ў сістэме.

Для гэтага робяць наступнае:

  1. Асноўнай крыніцай цяпла з'яўляецца цвёрдапаліўны кацёл. Ён павінен забяспечваць нармальны нагрэў цепланосбіта на працягу ўсяго дня.
  2. Пры наступе ночы і пасля перагарвання паліва аўтаматычна павінен ўключацца электрокотел, які працягвае награваць цепланосбіт у сістэме да таго моманту, пакуль асноўны кацёл зноў не пачне працаваць.

Ёсць некалькі спосабаў дамагчыся гэтага, аднак асноўны - прымяненне эжектора. У гэтым выпадку абавязковая ўмова - кацёл павінен быць усталяваны пад невялікім вуглом, тады не адбудзецца зваротная цыркуляцыя цепланосбіта.

Савет: такі ж метад можна ўжываць і пры абвязцы пелетных ацяпляльнага катла ацяплення.

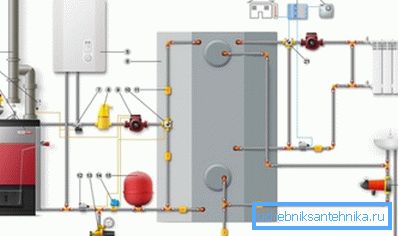

Спосаб падлучэння двух катлоў - на дровах і электрычнасці

дызельны кацёл

У дадзеным выпадку абавязкова ўжываецца дадатковае абсталяванне, якое забяспечвае стабільную цыркуляцыю цепланосбіта і нармальную працу ацяпляльнай сістэмы:

  • пашыральны бак;
  • цыркуляцыйны помпа - усталёўваюць на обратку;
  • вадзяны калектар - патрэбен, калі кацёл прызначаны для абагрэву памяшкання вялікай плошчы, некалькіх паверхаў або розных ацяпляльных контураў.

Савет: пры абвязцы паліўнага бака улічвайце ўстаноўку паліўнай помпы і назапашвальнага рэзервуара.

Можна ў адну схему падключаць цвёрдапаліўны і дызельны кацёл, збіраючы яе паслядоўна. Асноўнай крыніцай цяпла з'яўляецца абсталяванне на цвёрдым паліве, калі інтэнсіўнасць нагрэву цепланосбіта пачне зніжацца, у працу ўключаецца дызельны награвальнік.

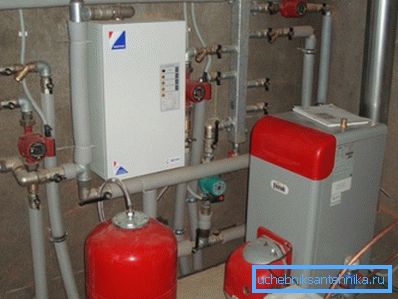

Падлучэнне ў сістэму падлогавага дызельнага катла

Апошнія мадэлі абсталяваны ўсёй неабходнай аўтаматыкай, таму пры правільных наладах ўмяшальніцтва ў працэс аператара будзе мінімальным. Перад усталёўкай неабходна правесці папярэдні разлік схемы абвязкі абсталявання з теплоаккумулятором.

выснову

Праца любой ацяпляльнай сістэмы для дома або прамысловага аб'екта залежыць ад правільнай абвязкі крыніцы цеплаэнергіі, у дадзеным выпадку ацяпляльнага катла. Не існуе універсальных схем, таму ў кожным выпадку неабходна праводзіць папярэдні разлік.

Варта прымаць пад увагу колькасць контураў ацяплення, ўстаноўку катла - на падлозе або на сцяне, а таксама ўлічваць іншыя фактары. Калі вы сумняваецеся ў сабе, лепш звярнуцца па дапамогу да спецыялістаў цеплатэхніка. Відэа ў артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
