Як правільна усталёўваецца двухтрубная сістэма ацяплення

Часцей за ўсё выкарыстоўваецца сістэмай ацяплення лічыцца вадзяны. З яе дапамогай абаграваецца больш за 67% усіх збудаванняў у нашай краіне. У яе ёсць некалькі разнавіднасцяў, сярод якой самай папулярнай з'яўляецца двухтрубная. Сёння мы ставім сабе задачу расказаць пра тое, што ўяўляе сабой двухтрубная сістэма апалы з натуральнай цыркуляцыяй і з механічнай больш дэталёва, каб вы атрымалі пра яе як мага больш ведаў.

На чым заснаваны прынцып працы

У дадзеным выпадку ніякіх сюрпрызаў не будзе, сістэма з'яўляецца замкнёным контурам, па якім цыркулюе ад награвальніка да радыятараў нагрэты цепланосбіт. Гэты ж прынцып выконваецца і ва ўсіх астатніх канструкцыях, дзе ўжываецца для абагрэву вада.

Адзінае адрозненне - выкарыстанне адначасова двух галінак трубаправода:

• першая - транспартуе і размяркоўвае гарачы цепланосбіт;
• другая - адводзіць астылую вадкасць ад радыятараў ацяплення і вяртае яе ў кацёл.

перавага

Альтэрнатыўным варыянтам з'яўляецца больш танная і простая ў выкананні однотрубная канструкцыя, але, з-за відавочных пераваг двухтрубной яна губляе папулярнасць. Разгледзім іх дэталёва:

З недахопаў звычайна адзначаюць двайную даўжыню трубаправода, што павялічвае фінансавыя траты у параўнанні з однотрубной варыянтам. Хоць у дадзеным выпадку гэта нельга лічыць адмоўным уласцівасцю, бо трубы выкарыстоўваюцца невялікага дыяметра, памеры крапяжу, вентыляў, злучэнняў і фасонных вырабаў таксама невялікія.

Фактычна агульныя затраты толькі не нашмат перавысяць выдаткі на однотрубные сістэму ацяплення. У той жа час пераваг вы атрымаеце значна больш.

віды

Ацяпляльныя сістэмы ў асноўным дзеляць на адкрытыя і закрытыя.

Асноўным крытэрыем такога падзелу лічыцца тып пашыральнага бака, які ўжываецца ў канструкцыі.

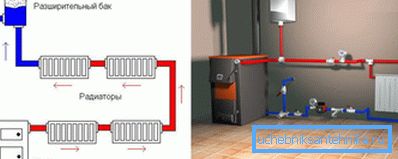

1. У адкрытым варыянце яго ставяць на самым верхнім участку контуру, адкуль цепланосбіт можа свабодна выпарацца. У гэтым выпадку ўнутранае ціск сістэмы будзе адносна нізкім.

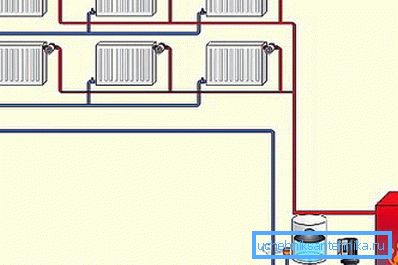

1. Закрыты стандартны двухтрубный варыянт абсталёўваецца пашыральным бакам мембраннага тыпу, дазваляючы вадкасці цыркуляваць па контуры пад прымусовым ціскам. Бо адсутнічае яго выпарэнне, гэта дазваляе выкарыстоўваць у выглядзе цепланосбіта акрамя вады больш практычныя растворы, аснову якіх складаюць гліколі. Закрытыя сістэмы лічацца найбольш бяспечнымі і экалагічнымі.

У залежнасці ад размяшчэння трубаправодаў, якія злучаюць ўсе элементы канструкцыі, можна вылучыць:

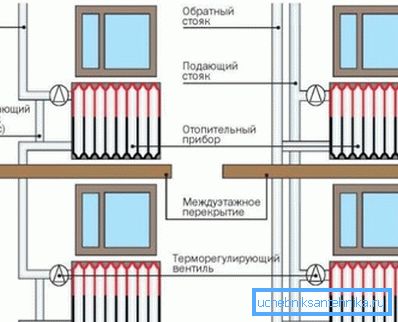

1. Вертыкальную двухтрубную ацяпляльную сістэму, калі батарэі падключаюць да вертыкальнага стаяку. Ужываюць яе ў шматпавярховых дамах, даючы магчымасць далучаць да яго кожны паверх асобна. Асноўная перавага канструкцыі - адсутнасць паветраных коркаў пры яе выкарыстанні. Кошт ўладкавання будзе вышэй іншых варыянтаў.

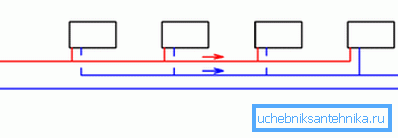

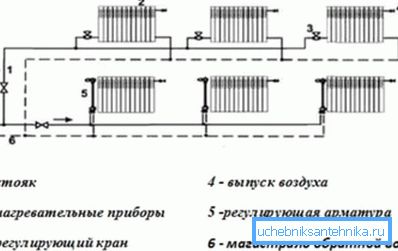

1. Гарызантальную 2-х трубавую сістэму ацяплення звычайна ўжываюць у аднапавярховых будынках з вялікай плошчай. Падключэнне ацяпляльных прыбораў праводзяць да гарызантальнага трубаправодзе. Скід назапашанага паветра ажыццяўляцца з дапамогай крана Маеўскага.

Савет: у гэтым выпадку стаякі разводкі размяшчайце лепш на лесвічнай пляцоўцы або ў калідоры.

разводка

Ужываюць дзве асноўныя канструкцыі:

1. Ніжняя, калі трубаправод, які ідзе ад катла пракладаюць у ніжняй частцы будынка, напрыклад, у падпольным прасторы, роду або цокалі. Зваротны размяшчаюць яшчэ ніжэй, а для атрымання нармальнай цыркуляцыі цепланосбіта кацёл ставячы ніжэй, так, каб усе батарэі ацяплення былі размешчаны вышэй яго.

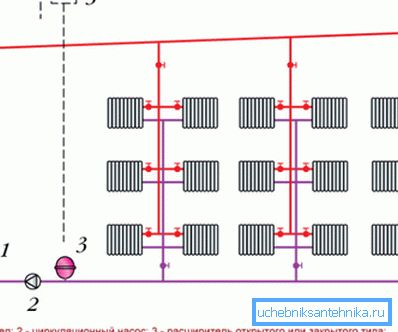

Рада: абавязкова уключыце ў контур паветраную лінію, усталяваўшы яе зверху. З яе дапамогай будзе адводзіцца з сеткі лішняе паветра.

1. Верхняя, калі хто разводзіцца магістраль праходзіць па версе збудаванні, а пашыральны бак мантуюць у самым высокім месцы контуру. Звычайна прапускаюць трубаправод па ўцяпленні гарышчы, што непрымальна для будынкаў з плоскай дахам.

Рада: два варыянты разводкі могуць быць выкарыстаны і для гарызантальнай, і для вертыкальнай сістэмы ацяплення.

гідраўлічны разлік

Яго абавязкова трэба рабіць перад пачаткам работ па ўстаноўцы ацяпляльных канструкцый, так як для кожнага збудаванні ён будзе індывідуальным. Гідраўлічны разлік гарызантальнай двухтрубной сістэмы ацяплення, а таксама вертыкальнай праводзіцца звычайна па ўжо папярэдне выкананай «чарнавы» схеме, куды ўключаны ўсе элементы.

Падчас разлікаў вылучаюць найбольш загружанае кальцо трубаправода, якое варта прыняць за разлічваны аб'ект і разбіць на ўмоўныя ўчасткі.

У выніку ўладальнік жылля атрымае:

• велічыню магчымых страт ціску ў контуры;
• самы аптымальны дыяметр трубаправодаў;
• неабходную для ацяплення плошчу радыятараў з чаго можна атрымаць колькасць прыбораў ацяплення.

Гідраўлічны разлік двухтрубной гарызантальнай сістэмы ацяплення праводзіцца з дапамогай некалькі методык.

Ніжэй раскажам пра самыя распаўсюджаныя:

1. Вылічэнні праводзяць з улікам характарыстык супраціву і значэнняў праводнасці. Дзякуючы гэтаму ўдаецца атрымаць рэальныя дадзеныя аб тэмпературы кожнага элемента ацяпляльнага контуру і дакладны расход вады.

1. Разлікі вядуцца па ўдзельнай страты ціску. У выніку атрымліваецца наглядная фізічная карціна працэсу, якая дэманструе рэальнае размеркаванне супраціваў ў трубаправодзе.

Гідраўлічны разлік двухтрубной сістэмы ацяплення ў выніку дазваляе даведацца дакладныя параметры тэмпературы, а таксама расходу цепланосбіта на любым участку контуру. Гэта будзе з'яўляцца асновай арганізацыі плана ацяплення будынка.

мантаж

Ўстаноўку 2-х трубавай ацяпляльнай сістэмы пачынайце пасля правядзення разлікаў, складання дакладнай схемы контуру і набыцця патрэбнага абсталявання.

Ніжэй будзе расказана аб парадку яе правядзення:

1. Усталюйце ацяпляльны кацёл. Лепшым варыянтам лічыцца невялікае асобнае памяшканне, дзе правільна абсталявана вентыляцыя, якая будзе выводзіць прадукты гарэння. Падлогу і сцены рэкамендуем абліцаваць спецыяльна распрацаванымі вогнетрывалымі матэрыяламі. Размяшчайце кацёл у выдаленні ад сцен, з зручным да яго падыходам для абслугоўвання.

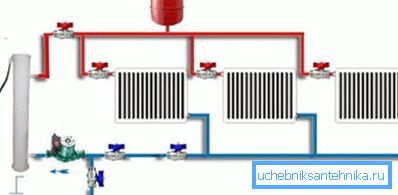

1. Замацуеце цыркуляцыйны помпа на трубаправодзе і размеркавальны калектар, калі гэта прадугледжана планам.

1. Правядзіце трубаправод ад катла да радыятараў. У сценах рабіце невялікія адтуліны, якія затым заладзьце цэментавым растворам. Злучэння залежаць ад складу матэрыялу труб.

1. Падключыце радыятары. Ацяпляльны контур кожнай батарэі павінен складацца з двух труб - верхняя з гарачым, ніжняя з астуджаным цепланосбітам. Ўстаноўку радыятараў сваімі рукамі робіце пад вокнамі, выкарыстоўваючы спецыяльныя кранштэйны.

Аптымальнае адлегласць ад:

• радыятараў - 100 мм;
• полу - каля 120 мм;
• сцен - 20-50 мм.

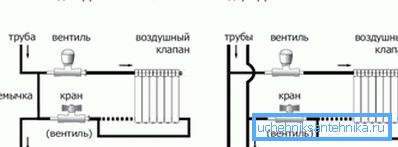

Змантуйце на ўваходзе і выхадзе рэгулюе і запорную фурнітуру. Тэрмадатчыка дапамогуць лёгка ўсталёўваць у пакоі камфортную тэмпературу.

1. Правядзіце праверку сістэмы пасля завяршэння ўсіх працы.

выснову

З гэтага артыкула вы даведаліся, што ўяўляюць сабой гарызантальная двухтрубная сістэма ацяплення, а таксама вертыкальная, якія шырока ўжываюцца сёння для стварэння камфортнай тэмпературы ў жыллё і вытворчых будынках. Дзякуючы яе бясспрэчным пераваг, яна стала вельмі прывабнай для спажыўцоў.

Больш за 2/3 хатніх гаспадарак і прадпрыемстваў выбралі менавіта яе для ўладкавання ацяплення. Пры яе планаванні неабходна правесці пісьменны гідраўлічны разлік.

Відэа ў артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
