Як разлічыць ацяпленне ў доме без старонняй дапамогі

У сучасным свеце сістэмы абагравання гаспадары вельмі часта ладзяць непасрэдна сваімі рукамі, каб не марнаваць лішніх грошай. Аднак на папярэднім этапе патрабуецца зрабіць правільны разлік ацяплення дома, тады зімовыя маразы будуць не так страшныя. Калі вылічэнні вырабіць з вялікай хібнасцю, то нельга дамагчыся максімальнай эфектыўнасці пры забеспячэнні жылля цяплом.

Вызначэнне цеплавой магутнасці

Каб даведацца неабходныя параметры абагравальны сістэмы будынка, неабходна прымяніць спецыяльную формулу: Qt = V *? T * K / 860, дзе Qt - неабходная цеплавая магутнасць, V - аб'ём будынка,? T - розніца тэмператур, K - паказчык цеплавых страт. Атрыманы твор пералічаных дадзеных дзеліцца на 860, каб перавесці вынік у кВт / гадзіну.

Аб'ём обогреваемого аб'екта

Калі выконваецца разлік ацяпляльнай сістэмы хаты, самым важным параметрам з'яўляецца яго кубатура, то ёсць прастора, якое трэба будзе абагрэць. Далей прапануецца зрабіць вылічэнні на будоўлю 68 з мансардай.

Вышыня столяў складае 3 м, а адлегласць ад падставы франтона да канька - 5 м.

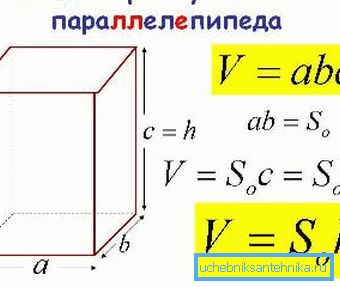

1. Перш за ўсё вызначаецца аб'ём першага паверха, для чаго шырыня памнажаецца на даўжыню, а атрыманы вынік дадаткова памнажаецца на вышыню. Атрымліваецца такі прыклад: 6 * 8 * 3 = 144 куб. м.
2. Далей вылічаецца кубатура ўсёй мансарды. У гэтым выпадку да вышэйназваных аперацыях дадаецца дзяленне, так як франтоны маюць трохкутную форму. З гэтага выходзіць: 6 * 8 * 5/2 = 120 куб. м.
3. Каб атрымаць канчатковы аб'ём, неабходна атрыманыя вынікі ў папярэдніх пунктах проста скласці. У выніку атрымаецца вызначыць прастору, якое будзе абагравацца: 144 + 120 = 264 куб. м.

Заўвага! У дадзенай сітуацыі разглядаліся вылічэнні для аб'екта немудрагелістай формы. Калі ж у аснове будынкаў ляжаць складаныя фігуры, то лепш іх разбіць на больш простыя часткі.

розніца тэмператур

Паказчыкі тэрмометра знутры і звонку будуць моцна адрознівацца. Асноўная задача заключаецца ў тым, каб вызначыць розніцу паміж унутранай і вонкавай тэмпературай паветра ў зімовы час. Вызначыць дадзены параметр можна, калі з найменшага колькасці адняць большае.

Пры правядзенні вылічэнняў неабходна арыентавацца на той узровень камфорту, які хочацца атрымаць ад цеплавой ўстаноўкі. Звычайна для жылых будынкаў нармальная тэмпература паветра складае 18-20 градусаў. Аднак гэты паказчык можа некалькі вар'іравацца ў залежнасці ад пераваг гаспадароў.

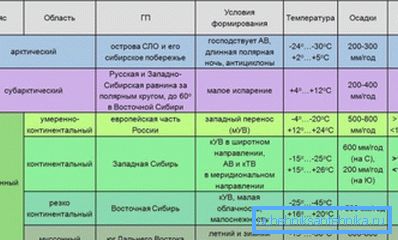

Тэмпература вонкавага паветра можа быць вызначана самастойна, але ў звычайных выпадках выкарыстоўваецца адмысловая табліца, у якой адлюстраваны сярэднія паказчыкі для буйных гарадоў.

Дадатак! Больш падрабязная інфармацыя аб кліматычных умовах канкрэтнага рэгіёну адлюстравана ў дакументацыі БНіП 23-01-99. Усе параметры прадстаўлены ў выглядзе схематычна карт і асаблівых табліц.

Вылічэнне розніцы паміж тэмпературай навакольнага асяроддзя і ўнутранай прасторы варта разабраць на канкрэтным прыкладзе. Калі ў хаце, што знаходзіцца ў Маскоўскай вобласці, паказчык 20 градусаў лічыцца аптымальным, то неабходна зрабіць наступныя разлікі: -28-20 = -48. Такім чынам, атрымалася атрымаць розніцу. Гэты параметр будзе падстаўляцца ў асноўную формулу без мінусу.

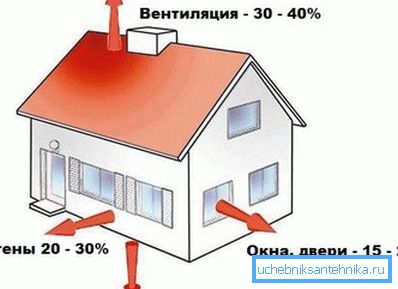

Каэфіцыент цеплавых страт

У нашым выпадку гэты паказчык будзе прыкладным, каб не звяртацца да складаным вылічэннях. Каэфіцыент залежыць ад тыпу будынка, а таксама яго цеплаізаляцыйных асаблівасцяў.

Ніжэй прадстаўлены асноўныя значэння, якія могуць быць Падстаўляючы ў формулу.

• Ад 0,6 да 0,9 - паказчык для аб'ектаў, якія маюць высокі ўзровень цеплаізаляцыі з усіх бакоў. Гэта значыць падлогі, дах, сцены дадаткова ўцеплены, а аконныя праёмы абсталяваны падвойнымі шклопакетамі.
• Ад 1 да 1,9 - значэння ў гэтым дыяпазоне падыходзяць для будынкаў з сярэднім узроўнем цеплаізаляцыі. Да такіх адносяцца будынкі з двайны цагляным мурам і аб'екты, узведзеныя з бруса 150.150 мм.
• Ад 2 да 2,9 - каэфіцыент падыходзіць для спрошчаных канструкцый з лёгкім уцяпленнем. Будынкам можна аднесці да гэтай катэгорыі, калі яно мае адзінарную мур з цагліны або збудавана з бруса 100100 мм.
• Ад 3 да 4 - паказчык ўжываецца толькі для лёгкіх збудаванняў накшталт металічных кантэйнераў, каркасных будынкаў з адзінарнай ашалёўкай і іншых падобных канструкцый.

Прыклад! Робячы разлік ацяплення загараднага дома, зробленага з бруса 150 x150 мм і які мае двайныя шклопакеты, трэба падстаўляць адзінку. Калі вокнаў вельмі шмат, тое значэнне можа быць павялічана да 1,5.

падстаноўка вынікаў

Азнаёміўшыся з асноўнымі параметрамі, што выкарыстоўваюцца ў формуле, можна перайсці непасрэдна да вылічэнняў. Разлікі будуць ажыццёўлены на будаўніцтве, аб'ём якога даваўся вышэй.

Яго ўзровень цеплаізаляцыі вельмі высокі, а сам ён знаходзіцца ў Маскоўскай вобласці. Такім чынам, атрымліваецца: 264 * 48 * 1/860? 15 кВт / гадзіну.

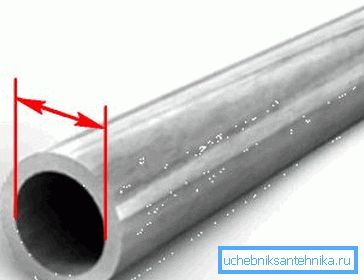

Прыдатны дыяметр труб

Каб ацяпляльная сістэма функцыянавала спраўна, неабходна правільна вызначыць дыяметраў якія праводзяць элементаў, у адваротным выпадку нават пры высокай магутнасці бытавога катла для ацяплення дома не ўдасца дамагчыся добрых вынікаў.

Пры разліках выкарыстоўваюцца такая формула: D = v354 * (0,86 * Q /? T) / V, дзе Q - цеплавая нагрузка,? T - розніца тэмператур на ўваходзе і выхадзе з катла, V - хуткасць цепланосбіта.

цеплавая нагрузка

На пачатковым этапе дадзены параметр адпавядае паказчыкам магутнасці, аднак пры галінавання трубаправодаў значэнне можа мяняцца. Аднак у большасці прыватных дамоў элементы падлучаюцца паслядоўна, таму змяншэнне перасеку звычайна не робіцца. Калі ж трубы сістэмы падзяляюцца, то агульны вынік неабходна падзяліць на колькасць галінак.

тэмпературная розніца

У дадзеным выпадку вымяраюцца паказчыкі на ўваходным і выходным патрубке. Пасля вызначэння двух параметраў з большай колькасці адымаецца меншае. Да прыкладу, калі на выхадзе з катла тэмпература складае 95 градусаў, а на зваротным ўваходзе - 65, то гэтая розніца вылічаецца так: 95-65 = 30 градусаў.

хуткасць цепланосбіта

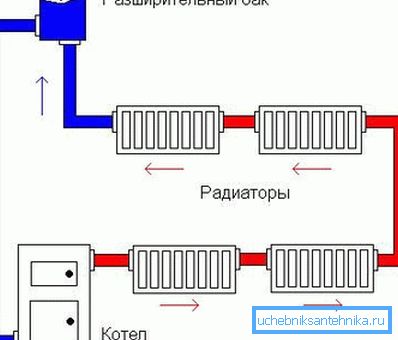

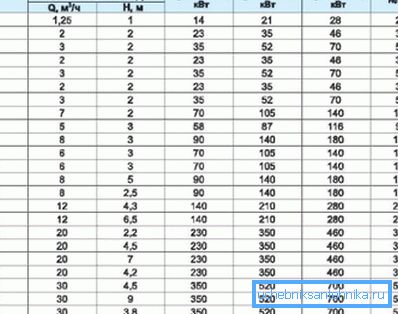

Цыркуляцыя гарачай вады ў сістэме можа адбывацца за кошт розніцы тэмпературы і пры дапамозе адмысловай помпы, але хуткасць руху павінна знаходзіцца ў межах 0,8-1,5 м / сек.

Пры перавышэнні значэнняў могуць назірацца шумавыя эфекты ў трубаправодах, што негатыўна адбіваецца на ўмовах пражывання. Занадта нізкая хуткасць можа прывесці да адукацыі паветраных коркаў.

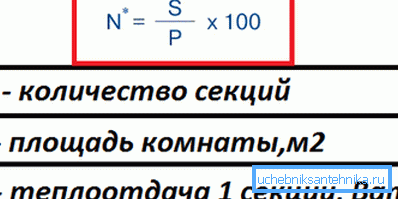

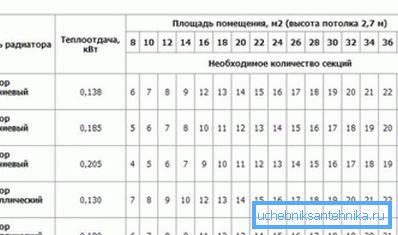

Колькасць секцый радыятара

Дастаткова дакладнымі атрымліваюцца вылічэнні з улікам аб'ёму ацяплянага памяшкання. Перш за ўсё вызначаецца агульная патрэба ў цеплавой магутнасці, пасля чаго разлічваецца колькасць секцый. Атрыманы вынік можа быць падзелены на асобныя часткі, калі мяркуецца ўстаноўка некалькіх батарэй ў розных кутках пакоя.

Далей прыводзяцца канкрэтныя вылічэнні для памяшкання памерам 35 м і вышынёй столяў 270 см.

Падобная інструкцыя дазваляе атрымаць даволі дакладныя вынікі.

1. Спачатку неабходна даведацца аб'ём памяшкання, для чаго гэта робіцца множанне асноўных параметраў - даўжыні, шырыні і вышыні. У выніку павінен атрымацца прыблізна такі прыклад: 3 * 5 * 2,7 = 40,5 куб. м.
2. Зараз варта даведацца неабходную цеплавую магутнасць для абагрэву пакоя. БНіП рэкамендуе выдзяляць на куб прыкладна 41 Вт. У сувязі з гэтым выходзіць наступнае: 41 * 40,5 = 1660,5 Вт.
3. На заключным этапе застаецца атрыманы вынік падзяліць на магутнасць адной секцыі радыятара. Хай гэты параметр будзе роўны 170 Вт. У выніку атрымліваецца: 1660,5 / 170? 10 секцый.

Звярніце ўвагу! Правільна зробленыя вылічэнні прадастаўляюць магчымасць не толькі забяспечыць памяшканне цяплом, але і зэканоміць, бо кошт на некаторыя віды радыятараў для сістэм ацяплення досыць высокая, асабліва гэта тычыцца біметалічных аналагаў.

У якасці заключэння

Вывучыўшы прадстаўленыя матэрыялы ад пачатку да канца, індывідуальныя забудоўшчыкі змогуць зразумець, як разлічыць ацяпленне дома самастойна непасрэдна перад асноўнымі працамі. На этапе правядзення мантажных работ застанецца толькі ўсталяваць элементы сістэмы ў патрэбных месцах і ажыццявіць падключэнне да асноўнага крыніцы цяпла. Для азнаямлення з іншымі звесткамі прадстаўлена адмысловае відэа.
