Як разлічыць дыяметр трубы для ацяплення: просты алгарытм
Як разлічыць дыяметр трубы ацяплення, якой павінна быць падводка да радыятара, а якім - разліў? Зразумела, што гідраўлічныя і цеплатэхнічныя разлікі выключна складаныя; аднак, быць можа, існуе нейкі спрошчаны алгарытм, хай нават які дае прыблізны вынік?
Давайце разбірацца.
апісанне
Сапраўды, мы можам прапанаваць чытачу найпростую схему прыблізнага разліку. Яна зводзіцца да выкарыстання табліцы залежнасці цеплавога патоку пры пастаяннай дэльце тэмператур ад дыяметра трубаправода і хуткасці цепланосбіта (чытайце таксама артыкул Якія трубы для ацяплення лепш: аналіз 4-х найбольш распаўсюджаных варыянтаў).
З улікам таго, што крок дыяметра прымяняюцца ў ацяпляльных сістэмах трубаправодаў досыць вялікі, хібнасць мала паўплывае на вынік.
Аднак трэба разумець, што мы наўмысна грэбуем шэрагам фактараў.
- Матэрыял трубы ўплывае на яе гідраўлічны супраціў. Сталь з яе шурпатасцю будзе тармазіць паток мацней, чым гладкі поліпрапілен.
Заўважце: з цягам часу розніца ў гідраўлічным супраціве будзе павялічвацца. Сталёвая паверхню стане паступова абрастаць ржой і вапнавымі адкладамі, а пластык застанецца такім жа гладкім і праз 30 гадоў эксплуатацыі.
- Кожны паварот або пераход дыяметра дадаткова павялічвае гідраўлічны супраціў.
- Тое ж дзеянне на яго аказвае запорная арматура. Напор непазбежна будзе падаць на кожным вентылі і дроселі.
Ёсць і добрыя навіны. Паколькі значэнне цеплавога патоку дадзена для фіксаваных значэнняў хуткасці цепланосбіта, яно застанецца нязменным пры любых зменах канфігурацыі сістэмы ацяплення.
Наша задача зводзіцца толькі да таго, каб забяспечыць адпаведныя значэння хуткасці; зрабіць гэта дазволіць выкарыстанне шматступеннага цыркуляцыйнага помпы, цана якога ненашмат вышэй, чым у аднахуткасны.
пачатковыя параметры
Такім чынам, як падабраць дыяметр труб для ацяплення?
Для пачатку трэба вызначыцца з межавымі ўмовамі.
- Для разлікаў мы выкарыстоўваем тыповую для аўтаномнай радыятарнага сістэмы ацяплення дэльту тэмператур у 20С. Як правіла, тэмпература падачы падтрымліваецца на ўзроўні прыкладна 75С, обратку - 55С. Тым самым мы забяспечваем максімальны рэсурс палімерных элементаў трубаправода, высокую эфектыўнасць цеплаабмену і пазбягаем адукацыі кандэнсату на цеплаабменніку ў катле.
Удакладнім: зразумела, гаворка ідзе пра цвёрдапаліўных і газавым ацяпляльным абсталяванні. Па зразумелых прычынах электрокотел адукацыі кандэнсату на цеплаабменніку не баіцца.
- Хуткасць цепланосбіта ў норме павінна складаць прыкладна 0,6 - 1 метр у секунду. Пры меншых значэннях дэльта тэмпературы ў контуры калі-небудзь вялікай працягласці непазбежна перавысіць 20 градусаў. Пры большай (1,5 м / с і больш) - стане прыкметным гідраўлічны шум.
Разлік
Уласна разлік таго, які дыяметр трубы патрэбен для ацяплення, складаецца з двух аперацый.
- Спачатку мы разлічваем патрэба ў цеплавой магутнасці для дома ў цэлым або асобнага памяшкання.
- Затым мы спраўджваюцца з табліцай, па якой для неабходнага цеплавога патоку і хуткасці цепланосбіта падбіраем дыяметр.
цеплавая магутнасць
Інструкцыя па разліку патрэбнасці ў цяпле прыватнага дома выглядае наступным чынам:
- У якасці базавага значэння бяруцца 60 ват на кубаметр ўнутранага аб'ёму памяшкання.
Заўважце: пры разліку патрэбнасці ў цяпле кватэры гэта значэнне памяншаецца да 40 Вт / м 3. Агароджваюць канструкцыі дома кантактуюць з халоднай вуліцай; кватэра ж акружаная цёплымі памяшканнямі.
- Кожнае акно дадае да патрэбнасці ў цяпле 100 ват; дзверы, вядучая на вуліцу - 200.
- Нарэшце, у цёплым і халодным клімаце рэальныя цепластраты будуць адрознівацца. Для кампенсацыі гэтага фактару ўводзіцца рэгіянальны каэфіцыент: 0,7-0,9 для паўднёвых рэгіёнаў (Краснадарскі край, Крым), 1,2 - 1,3 для цэнтральных рэгіёнаў (Маскоўская і Ленінградская вобласці), 1,5 для Далёкага Усходу і 2 , 0 для Якуціі і Чукоткі.
Давайце ў якасці прыкладу разлічым патрэба ў цяпле аднаго паверху дома памерамі 6 х 12 х 3,2 метра з чатырма вокнамі і двума дзвярыма.
Месца дыслакацыі - Крым.
- Аб'ём памяшкання роўны 6 х 12 х 3,2 = 230,4 м3. Памнажаем на 60 Вт / м3: 230,4 х 60 = 13824 Вт.
- Чатыры акны і двое дзьвярэй на вуліцу павялічаць патрэба ў цяпле да 13824 + (100 х 4) + (200 х 2) = 14624 Вт.
- Крым з яго цёплымі зімамі ўнясе свае карэктывы: 14624 х 0,7 = 10236,8 Вт, або 10 кВт.
дыяметр
Цяпер засталася дробязь - на аснове патрэбнасці ў цяпле вырашыць, які дыяметр трубы выбраць для ацяплення. Для гэтай мэты нам спатрэбяцца даведачныя дадзеныя.
Унутраны дыяметр, мм | Цеплавой паток для дэльты тэмператур 20С пры хуткасці руху цепланосбіта, м / с | ||||
0,6 | 0,7 | 0,8 | 0,9 | 1,0 | |
12 | 5518 | 6438 | 7358 | 8277 | 9197 |
15 | 8622 | 10059 | 11496 | 12933 | 14370 |
20 | 15328 | 17883 | 20438 | 22992 | 25547 |
25 | 23950 | 27942 | 31934 | 35926 | 39917 |
32 | 39240 | 45780 | 52320 | 58860 | 65401 |
40 | 61313 | 71532 | 81751 | 91969 | 102188 |
50 | 95802 | 111768 | 127735 | 143702 | 159669 |
Відавочна, для нашых мэт досыць пракладкі разліву трубой з унутраным дыяметрам 15 міліметраў пры хуткасці патоку цепланосбіта 0,7 м / с.
нюансы
- Як нескладана заўважыць, разлік сваімі рукамі падводак для асобных ацяпляльных прыбораў магутнасцю 1-3 кВт з дапамогай гэтай табліцы немагчымы. Аднак ён і не патрабуецца: трубы з унутраным дыяметрам менш 12 мм вы проста-проста не купіце ў краме.

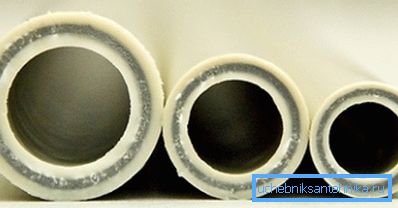

- Для палімерных і металлопластіковых труб прадаўцамі звычайна паказваецца не ўнутраны, а вонкавы дыяметр. Не забудзьцеся ўлічыць таўшчыню іх сценак.
- Калі разліў однотрубной сістэмы павінен мець пастаянны дыяметр, то ў выпадку двухтрубной схемы перасек можа рэдукаваных па меры выдалення ад катла. Разлік выконваецца асобна для кожнага ўчастка з улікам яго патрэбы ў цяпле.
заключэнне
Спадзяемся, што прыведзеная схема разлікаў дапаможа чытачу пазбегнуць лішніх праблем і выдаткаў пры будынку сістэмы ацяплення ва ўласным доме.
Як звычайна, відэа ў гэтым артыкуле прапануе дадатковую інфармацыю. Поспехаў!
