Як разлічыць колькасць секцый радыятара: стандартны,

У гэтым артыкуле мы даведаемся, як разлічыць колькасць секцый радыятара ацяплення. Больш за тое, мы разгледзім, як пакараціць ацяпляльны прыбор у даўжыню ці наадварот, як яго павялічыць. Тэма артыкула ўяўляе немалую цікавасць, так як правільны падбор тыпаразмераў ацяпляльнага прыбора дазваляе стварыць аптымальныя ўмовы для камфортнага пражывання ў тым ці іншым памяшканні.

Зразумела, інтэнсіўнасць нагрэву цепланосбітаў можна кантраляваць з дапамогай тэрмастатаў, кошт якіх высокая. Але, на жаль, ўстаноўка такіх прыбораў апраўданая па большай ступені ў аўтаномных, а не ў цэнтралізаваных сістэмах. Больш за тое, калі даўжыня батарэі абраная менш, чым гэта трэба, выправіць сітуацыю з дапамогай термоголовки будзе няпроста.

У гэтай сітуацыі адзіным эфектыўным рашэннем стане правільна праведзены разлік колькасці секцый радыятараў ацяплення.

Крытэрыі якія ўплываюць на правядзенне падліку

Да таго, як разлічыць неабходную колькасць секцый радыятара ацяплення, варта вызначыцца з крытэрамі, якія могуць тым ці іншым чынам паўплываць на вынік вылічэнняў.

Сярод гэтых крытэраў адзначым наступнае:

• плошча памяшкання, бо для таго, каб абагрэць вялікі пакой спатрэбяцца ацяпляльныя прыборы з вялікімі тыпаразмер;
• вышыня столяў, бо чым вышэй столь, тым большая цеплааддача спатрэбіцца ад радыятараў;
• Адлегласць, на якое падваконнік выступае над батарэяй. Чым больш гэтая адлегласць, тым большая неабходная магутнасць, каб дасягнуць неабходных параметраў канвекцыі;
• Адлегласць ад верхняй часткі батарэі да краю падваконніка і адлегласць ад ніжняга краю ацяпляльнага прыбора да падлогі;
• Тып матэрыялу, ужытага пры вытворчасці ацяпляльнага прыбора, бо розныя металы і сплавы адрозніваюцца рознымі параметрамі цеплаправоднасці.

Онлайн калькулятар разліку колькасці секцый радыятараў ацяплення - гэта праграмнае забеспячэнне, якое, апрацоўваючы уведзеныя дадзеныя, прадастаўляе асераднёныя вынікі.

Але, на жаль, большасць вышэйпералічаных крытэрыяў онлайн прыкладанне не ўлічвае. Таму для таго каб не карыстацца Асераднёны дадзенымі, паспрабуем выканаць разлікі сваімі рукамі.

Стандартны спосаб вылічэння

Як разлічыць колькі трэба секцый радыятараў ацяплення? Ёсць некалькі больш-менш эфектыўных спосабаў правядзення вылічэнняў.

Разгледзім стандартны спосаб:

• У адпаведнасці з нормамі, прыведзенымі ў БНіП, для таго каб абагрэць 1 м? памяшкання батарэі павінны працаваць з магутнасцю роўнай 100 Вт. Толькі ў гэтым выпадку можна разлічваць на камфортны клімат пражывання;
• Для вылічэнняў можа быць прыменена наступная формула разліку секцый радыятараў ацяплення: S * 100 / P. Тут Р - гэта магутнасць кожнага сегмента радыятара (параметр вымяраецца ў ватах), S - гэта пляц памяшкання (вымяраецца ў квадратных метрах);

Важна: Калі вялікая частка сцен у памяшканні знешнія, то пры разліку выкарыстоўваем каэфіцыент павышэння, які роўны 1,2. Такім чынам, атрыманае ў выніку падлікаў лік сегментаў трэба будзе памножыць на 1,2 і акругліць атрыманы вынік у большы бок да цэлага ліку.

• Калі мантаж ацяпляльных прыбораў выконваецца ў памяшканні з вышынёй столяў ад 3 метраў і больш, для забеспячэння нармальнай канвекцыі спатрэбіцца больш цеплааддачы. Такім чынам, раней прапанаваная формула будзе неактуальная;
• У гэтым выпадку будзе мэтазгодна ўжыць наступную формулу: S * H ​​* 40 / P. У гэтай формуле S - плошча памяшкання (вымяраецца ў квадратных метрах), Р - гэта магутнасць кожнага сегмента (вымяраецца ў ватах) і Н - гэта вышыня столі (вымяраецца ў метрах).

Каб разлік колькасці секцый радыятара па раней прапанаваным формулах быў правільным, батарэя павінна быць ўстаноўлена наступным чынам:

1. Ад ніжняй часткі ацяпляльнага прыбора да падлогі адлегласць павінна складаць не менш за 8 і не больш за 12 см;
2. Адлегласць ад стояка да ацяпляльнага прыбора павінна складаць не менш за 30 см.

Прыблізны спосаб вылічэння

Разгледзім, як разлічыць секцыі радыятараў выкарыстоўваючы спрошчаны спосаб. Зыходзячы з усярэдненых параметраў серыйных батарэй, можна меркаваць, што ў пакоі з вышынёй столяў 2,5 м адзін сегмент здольны абагрэць плошчу не больш за 1,8 м ?.

Такім чынам, інструкцыя вылічэнняў, наступная:

• Памнажаем даўжыню памяшкання на шырыню і атрымліваем плошчу;
• Далей атрыманы лік дзелім на 1,8 і даведаемся, колькі секцый неабходна ў памяшканні;
• Калі пакой вялікая і аконных праёмаў некалькі, атрыманы лік дзелім на колькасць праёмаў і даведаемся колькі радыятараў і з якімі памерамі трэба ўсталяваць у памяшканні.

Важна: Прыблізны спосаб правядзення вылічэнняў багаты недакладнасцямі, бо не ўлічвае шматлікіх фактараў, якія маглі б паўплываць на ступень цеплааддачы. Таму такі спосаб ужываецца рэдка. Вынік, атрыманы пры прыблізным падліку, неабходна акругліць да цэлага ліку.

Аб'ёмны спосаб вылічэння

Выкарыстоўваючы гэты спосаб, можна самастойна выканаць разлік секцый радыятараў ацяплення. Для пачатку неабходна вылічыць аб'ём памяшкання. Для гэтага лічым плошчу і памнажаем яе на вышыню столі.

Па статыстыцы, адзін сегмент среднеразмерным батарэі (магутнасць да 200 Вт) можа абагрэць да 5м ?. Такім чынам, лічым аб'ём памяшкання і дзелім яго на 5. У выніку мы атрымліваем неабходнае нам колькасць секцый радыятара.

Ацяпляльныя прыборы, прадстаўленыя ў продажы, могуць мець не толькі секцыйную, але і панэльную канструкцыю. Як у гэтым выпадку вызначыцца з параметрамі радыятара?

На самай справе ўсё не так ужо і складана:

• Выконваем разлік секцый радыятара па адной з вышэй пералічаных схем;
• Далей атрыманы лік памнажаем на шырыню секцыі (у сярэднім 9-10 см) і атрымліваем даўжыню ацяпляльнага прыбора;
• Пасля гэтага падбіраем панэльную батарэю ў даўжыню на 10% больш, чым вынік, што яны атрымалі ў ходзе падлікаў.

Як пакараціць або нарасціць ацяпляльны прыбор у даўжыню

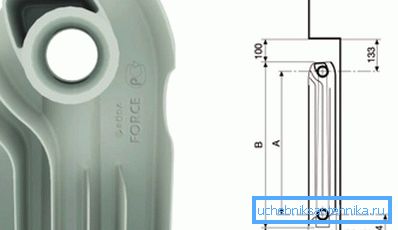

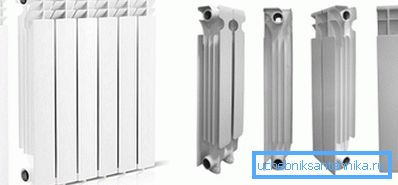

Канструкцыя ўсіх батарэй секцыйнага тыпу падобная, незалежна ад матэрыялаў, выкарыстаных пры іх вытворчасці. Зборка секцый разам выконваецца з выкарыстаннем спецыяльных металічных ніпеляў.

Ніпель - гэта разнавіднасць фітынгаў, выкананая ў форме спадзіста цыліндру, на які з абодвух бакоў нанесена знешняя разьба. Пасярэдзіне ніпель усталёўваецца эластычная палімерная пракладка падыходнага дыяметра.

Для чыгунных батарэй выкарыстоўваецца ніпель з вонкавым дыяметрам 30 мм, а для біметалаў і алюмінія з дыяметрам 25 мм. У побач размешчаныя сегменты ўкручваецца па палове ніпель.

Для таго каб пакараціць ці наадварот надтачыць батарэю патрэбен спецыяльны ключ. Ўнутры ніпель ёсць адмысловыя пазы, за якія ў працэсе мантажу чапляецца ключ.

Бо ніпелі для чыгуну на 5 мм больш ніпеляў для біметалаў і алюмінія, то ключы маюць розны памер працоўнай часткі. Гэта значыць для чыгуну ключ больш, а для біметалаў і алюмінія выкарыстоўваецца ключ з меншым памерам працоўнай часткі.

Вонкава ключ ўяўляе сабой металічны прут на адным канцы якога прывараны шпліц ў выглядзе крыжавіны, якія ўваходзяць у пазы на ніпель. На зваротным канцы ключа навар галоўка з адтулінай пад варот або з насечкамі пад гаечны ключ.

Важна: Сёння можна набыць самаробныя ключы, але лепш выкарыстоўваць інструмент завадской вытворчасці. На завадскім інструменце па ўсёй даўжыні дубца нанесеныя рызыкі, адлегласць паміж якімі адпавядае шырыні сегмента.

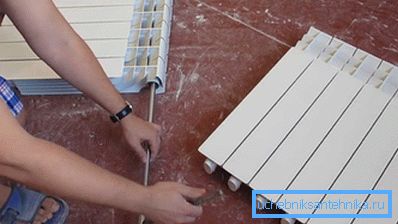

Інструкцыя разборкі і зборкі радыятараў, наступная:

• Вставляем ключ рабочым тарцом па чарзе ў верхняе і ў ніжняе впускное адтуліну, на столькі насяканняў, на колькі сегментаў мы плануем пакараціць ацяпляльны прыбор;
• Намацаўшы ключом пазы, выварочваем ніпель супраць гадзінны стрэлкі;
• Нарошчванне выконваецца ў зваротным парадку. Папярэдне ад рукі Укручваем ніпель ць впускные адтуліны батарэі і апранаем пракладку;
• Далей прыхінаць да ніпель секцыю;
• Вставляем ключ і Пракручваем ніпель так, каб ён ўкрутую ў нарошчвалі секцыю. Тое, што ніпель заняў патрэбнае становішча, можна будзе зразумець па рысцы і па узросламу высілку на вароты.

выснову

Цяпер вы ведаеце, як палічыць неабходнае колькасць секцый і як сабраць батарэю патрэбнага памеру. Больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
