Як укладваць цёплая падлога пад ламінат

Вядома, што сучасныя падлогавыя ламінаваныя пакрыцця не забяспечваюць таго ўзроўню цеплавога балансу, які дасягаецца пры выкарыстанні класічнай драўніны. Вось чаму кладка такіх пакрыццяў часта суправаджаецца уладкаваннем пад імі спецыяльнай абаграваць сістэмы (так званага цёплага падлогі), якая можа мець наступныя выканання:

  • вадзяная сістэма абагравання;
  • электрычны абаграванне, які рэалізуецца з дапамогай спецыяльнага кабеля;
  • электрычны абаграванне з ужываннем крыніцы ІЧ выпраменьвання.

У гэтым артыкуле мы разбяром, як укладваць цёплая падлога пад ламінат сваімі рукамі, разгледзім варыянты мантажу інфрачырвонай плёнкі і грэе кабеля, а таксама прадэманструем фота і відэа інструкцыю.

падрыхтоўка падставы

падрыхтоўка падставы

Каб любы з выбраных варыянтаў праслужыў досыць доўга, неабходна прыкласці намаганні для таго, каб узровень падлогі быў як мага бліжэй да ідэалу. Калі ў вас ужо ўсё гатова, тады можна пераходзіць да практычнай часткі па мантажы абагравальных элементаў. Да таго як пачаць рабіць якія-небудзь дзеянні, неабходна прааналізаваць наступныя моманты:

  • Якая вышыня столяў. Ці будзе магчымасць падняць пакрыццё або ўзровень падлогі прыйдзецца апускаць. У кватэры або на балконе апусціцца можна будзе толькі на ўзровень ужо існуючай сцяжкі, да бетонных пліт. У прыватным доме, калі ён не стаіць на палевых падмуркаў, можна паглыбляцца да неабходнага значэння.
  • Выдаляецца ўвесь стары насціл. Плітку лепш збіваць пры дапамозе перфаратара. Робіцца ўборка ўсе тэрыторыі. Выдаляюцца якія-небудзь наплывы ці рэшткі клею.

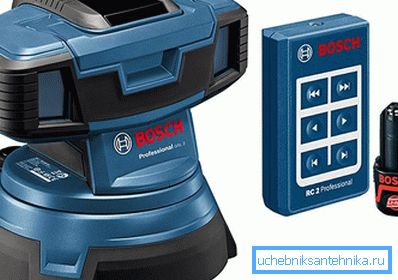

Лазерны ўзровень

  • У выпадку калі было вырашана пакінуць існуючую сцяжку, важна ацаніць перапад ўзроўню па ўсёй плоскасці. Для гэтага выдатна падыдзе лазерны нівелір. Неабходна спраектаваць лінію на сцены, ад яе ажыццяўляецца замер адлегласці да падлогі пры дапамозе рулеткі (гэтую аперацыю можна ажыццявіць пры дапамозе вадзянога ўзроўня. На адну са сцен наносіцца пазнака, а потым пераносіцца на ўсе астатнія. Ад іх і вырабляюцца замеры.).

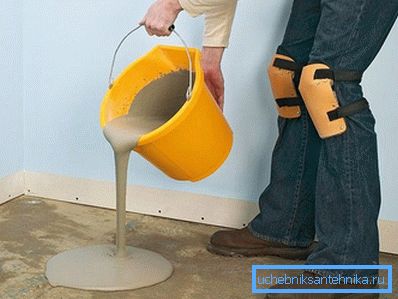

  • Заліванне наліўной падлогі

    Калі вы выявілі, што розніца ў значэннях не перавышае 10 мм, то для яго кампенсацыі лепш за ўсё ўжываць самовыравнивающиеся сумесі. Для таго каб праца з імі праходзіла на неабходным узроўні, важна выконваць прапорцыі, якія пазначаны вытворцам. Пасля гадоўлі вадкасць проста выліваецца на падлогу. Пры гэтым усе шчыліны павінны папярэдне быць заделаны, каб раствор не сыходзіў. Пасля залівання ўся плошча праходзіцца пры дапамозе ігольчастага валіка або зубчастага шпателя. Так выдаляюцца бурбалкі паветра. Калі розніца складае больш за 30 мм, тады неабходна будзе заліць сцяжку з цэментава-пяшчанай сумесі. У гэтым выпадку таксама можна ўжываць папярэдні варыянт, але кошт такіх работ будзе значна вышэй.
  • Калі вышыня столяў не дазваляе падняць падлогу яшчэ вышэй, тады пры дапамозе перфаратара ці адбойнага малатка вырабляецца ліквідацыя старой сцяжкі. Пасля таго як зняты неабходны пласт, робіцца чарнавы падлогу. Для гэтага на бетонных плітах выстаўляюцца маякі. Можна выкарыстоўваць спецыяльныя прыстасаванні, замест іх падыдуць абрэзкі металічных труб. Накіроўвалыя размяшчаюцца па ходзе кладкі будучай сцяжкі. Спачатку выстаўляецца адзін элемент. Для гэтага на сцены наносяцца пазнакі вышыні будучай сцяжкі. Скарыстацца можна рэкамендацыямі з папярэдняга кроку. Далей пры дапамозе будаўнічага ўзроўня плоскасць пераносіцца на накіроўвалую. Каб добра зафіксаваць яе па ўсёй даўжыні, робяцца падшэўкі з раствора. Пасля таго як ён прыхапіў, па выстаўленай палосцы можна размяшчаць наступную. Далей прамежкі паміж пазнакамі засынаюцца прыгатаванай сумессю і, абапіраючыся правілам на маякі, ажыццяўляецца сцягвання. Пры гэтым важна сачыць, каб пад пазнакамі не засталося пустой прасторы, інакш пасля сцяжка просядет, і ўся праца будзе сапсаваная.
  • Праз тры тыдні пасля поўнага паспявання і высыхання залітай асновы можна прыступаць да наступнага этапу мантажу выбранага варыянту цёплай падлогі.

Цёплая падлога на аснове ВК плёнкі

Цёплая падлога на аснове ВК плёнкі

Цёплая падлога любога з пералічаных відаў не толькі дае магчымасць добра прагрэць плоскасць пакрыцця, але таксама і паветра ўнутры памяшкання. Але рэалізацыя кожнага з іх мае розную вартасць і клапотна. Вось чаму, перад тым як пакласці цёплая падлога, вам варта вызначыцца з выглядам абаграваць сістэмы. Напрыклад, варта падумаць пра перавагі ВК плёнкі:

  • прастата мантажу абагравальнікаў гэтага тыпу, якія не маюць патрэбы ў падрыхтоўцы спецыяльнай сцяжкі (абавязковай у выпадку вадзянога і кабельнага абагрэву);
  • надзейнасць і даўгавечнасць выкарыстоўванага матэрыялу;
  • дапушчальнасць насцілкі ламінату адразу ж пасля кладкі плёнкі ВК, які мантуецца на чарнавы падставу «усухую»;
  • нізкае энергаспажыванне.
  • няма неабходнасці ажыццяўляць ўздым падлогі.

Перад тым як укладваць плёнкавы цёплая падлога, абавязкова трэба будзе зрабіць запас усімі неабходнымі для яго ўладкавання элементамі.

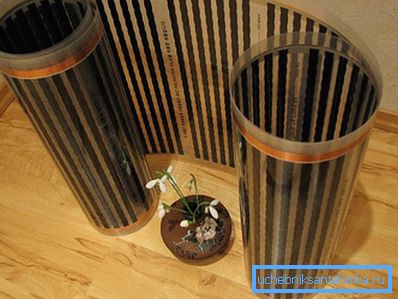

інфрачырвоная плёнка

Перад набыццём камплекта варта сапраўды разлічыць закрываемую сістэмай плошчу, што дазваляе вызначыцца з патрабаванымі колькасцямі інфрачырвонай плёнкі, які адлюстроўвае матэрыялу і адмысловага ахоўнага пакрыцця, які ўкладваецца па-над абагравальніка.

Зыходзіць трэба з таго, што адлюстроўвае матэрыял насцілаецца па ўсёй плошчы падлогі, а інфрачырвоная плёнка ўкладваецца толькі на ўчасткі, свабодныя ад мэблі.

У камплект абсталявання плёнкавага цёплай падлогі ўваходзяць:

  • тэрмарэгулятар;
  • тэмпературны сэнсар (датчык);
  • спецыяльная термоотражающая падкладка;
  • термозащитная плёнка.

Акрамя гэтага, для працы вам спатрэбяцца звычайныя нажніцы, пасатыжы, адвёртка, нож і скотч для злепвання плёнкі.

мантаж абагравальніка

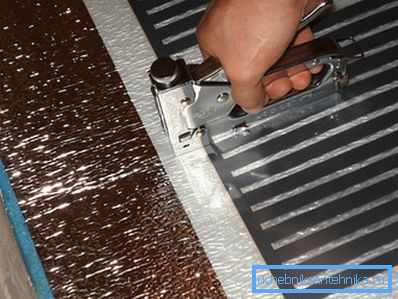

Мантаж ВК абагравальніка

Мантаж сістэмы пачынаецца са спецыяльнай падкладкі з успененага паліурэтана, далей робім:

  1. Па ўсёй паверхні падлогі насцілаюцца паласы теплоотражающей плёнкі (рабочай паверхняй уверх), якія надзейна змацоўваюцца адмысловым скотчам.
  2. Затым пераходзяць да кладкі самай інфрачырвонай плёнкі, насцілаюць толькі на свабодныя ад мэблі ўчасткі з водступам ад сцен каля 10 см. (Схема размяшчэння награвальных элементаў з указаннем месцаў размяшчэння мэблі павінна быць падрыхтавана вамі загадзя). Савет і на тое, што разрэзаць награвальную плёнку дапускаецца толькі ў выдзеленых месцах, пазначаных на матэрыяле штрыхавой лініяй са знакам нажніц.
  3. Пасля гэтага асобныя палосы абагравальніка ўкладваюцца на падкладку на выдаленні не менш за 5 мм (але і не больш за сантыметр) адна ад іншай.
  4. Акрамя гэтага, для падлучэння інфрачырвоных награвальных палос па ўсёй іх даўжыні пракладваецца медны провад перасекам парадку 1,5 мм2.
  5. Падключэнне плёнкі да сілкавальнай абсталяванню ажыццяўляецца пасродкам адмысловых кантактаў, устаўляемых пасярэдзіне токаправоднай шыны і заціскаюць пасатыжамі. Пасля гэтага месца падлучэння абавязкова абараняюцца палоскамі бітумнай ізаляцыі, якая ўваходзіць у камплект пастаўкі цёплай падлогі.

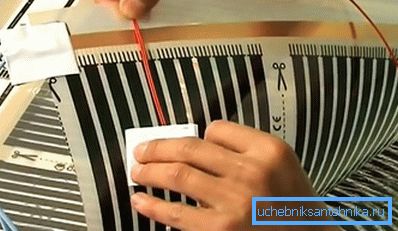

падключэнне тэрмадатчыка

Пасля падлучэння плёнкі пераходзяць да ўстаноўцы тэрмадатчыка, які забяспечвае аўтаматычную рэгуляванне рэжыму нагрэву сістэмы. Для гэтага на выдаленні 20-25 гл ад сцяны з замацаваным на ёй тэрмарэгулятарам пры дапамозе перфаратара падрыхтоўваецца штробах, на глыбіню каля 2 см. Затым у яе ўкладваецца сам датчык, які павінен мець непасрэдны кантакт з цеплаізаляцыйнай падкладкай.

Па завяршэнні мантажу дапаможнага абсталявання, што вырабляецца ў адпаведнасці з прыкладаемай да камплекта інструкцыяй, неабходна будзе правесці праверку цёплага плёнкавага ВК падлогі на яго працаздольнасць.

У ходзе праверкі неабходна пераканацца ў тым, што пры падачы харчавання ўсе палосы плёнкі ВК награваюцца. І толькі пераканаўшыся ў працаздольнасці ўсіх яе элементаў, вы можаце прыступаць да мантажу ламінатных пакрыцця, зачыніўшы перш абаграваць сістэму спецыяльнай цеплаізалюючая плёнкай.

На аснове грэе кабеля

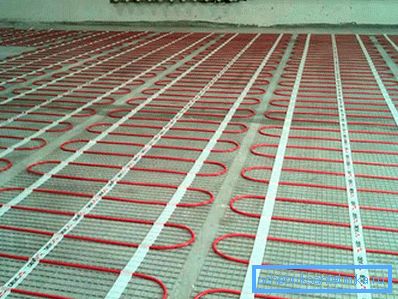

Кабельны цёплая падлога

Звычайна такі варыянт выкарыстоўваецца пад плітку, т. К. Яна забяспечвае лепшую перадачу цяпла. Але яго кладка пад ламінат таксама магчымая. Перад тым як прыступіць да мантажу, важна вызначыцца, які менавіта від грэе кабеля будзе выкарыстаны.

  • Стандартны ці рэзістыўны. Ўкладвацца можа одножильный і двухжильный. Апошні зручней, т. К. Контур у ім ужо замкнёны і канец не трэба будзе вяртаць да скрынцы падключэння. Для выгоды мантажу вытворца ўкладвае провад у спецыяльныя мацюкі.
  • Самарэгулявальнай. Гэты кабель аўтаматычна будзе падтрымліваць неабходную тэмпературу нават у тых выпадках, калі яго кладка праходзіць пад паверхнямі з рознага матэрыялу. Ён значна даражэй папярэдняга варыянту.

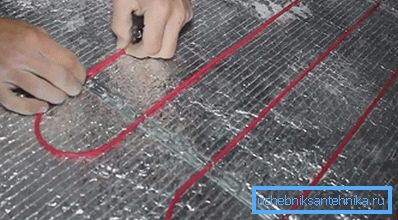

Мантаж грэе кабеля на цеплаізалюючая аснову

Спосаб кладкі і паслядоўнасць дзеянняў для гэтых двух правадыроў будуць аднолькавымі. Для таго каб разлічыць, якая даўжыня спатрэбіцца, неабходна даведацца пляц падлогі. Адняць трэба месцы стацыянарных вырабаў. Далей малюецца прыблізная схема кладкі. Крок, з якім будуць размяшчацца асобныя віткі, вызначаецца дзяленнем плошчы на ​​даўжыню кабеля, а атрыманы вынік памнажаецца на 100.

  • Калі пад падлогай знаходзіцца халоднае памяшканне, тады спатрэбіцца дадатковае ўцяпленне пры дапамозе лістоў пенапласту або Пеноплекс. У такім выпадку прыйдзецца паглыбляцца ў сцяжку, калі няма магчымасці падняць ўзровень. Калі ёсць упэўненасць, што ўсё добра ўцяпліць і паверхня якасна выраўнаваная, тады можна пераходзіць да наступнага кроку.
  • Праводзіцца дбайная ўборка тэрыторыі. Неабходна пазбавіцца ад усіх каменьчыкаў або іншых элементаў, якія пасля могуць пашкодзіць ізаляцыю кабеля. Для гэтых мэтаў лепш выкарыстоўваць пыласос.
  • Наносіцца пласт грунт складу. Гэта неабходна, каб прыбраць рэшткі смецця, умацаваць паверхню, а таксама палепшыць адгезію з будучай сцяжкай.
  • Гэты крок выконваецца па вашым жаданні. Па ўсёй паверхні ўкладваецца пласт стужкі з успененага паліурэтана з фальгой. Лісты стыкуюцца паміж сабой пры дапамозе армаванага скотчу.
  • Усталёўваецца датчык і падрыхтоўваецца месца для тэрмарэгулятара. Апошні павінен размяшчацца на зручнай вышыні, але не ніжэй за 30 см. У сцяне праразаецца канаўка шырынёй у 20 мм, на падлозе, на адлегласць 50 см робіцца сапраўды такое паглыбленне. У яго змяшчаецца гофра, запаяная з аднаго канца. У ёй знаходзіцца індыкатар. Сігнальныя правады ад яго падводзяцца ў скрынку, дзе будзе ўсталяваны кіраўнік элемент.
  • Калі быў абраны варыянт у матах, тады можна пачынаць іх кладку. Калі неабходна разгарнуць палатно, то сетка-падкладка перарэзалі звычайнымі нажніцамі. Для кабеля без мата прыйдзецца падрыхтаваць спецыяльныя пласціны-трымальнікі. Яны прыкручваюцца да падлогі пры дапамозе дзюбеляў і саморезов. Крок паміж імі павінен складаць 50? 100 см.
  • Ажыццяўляецца падводка халоднага сілкавальнага кабеля. Ён злучаецца з грэе, скрутка герметызуецца пры дапамозе парніковай трубкі і фіксуецца пад адну з клямараў пласціны.
  • Мантуецца кабель згодна накрэсленай схеме з разлічаным крокам. Падчас выканання гэтай працы на ногі лепш надзець тапачкі з мяккай падэшвай, каб не пашкодзіць правадыр.
  • На дадзеным этапе неабходна праверыць супраціў і параўнаць яго з рэкамендаваным. Таксама ў пашпарт заносіцца схема кладкі кабеля. Далей вырабляецца падключэнне да тэрмарэгулятара яго ўстаноўка на месца. Некаторыя вытворцы дапускаюць ўключэнне ўсёй сістэмы на хвіліну для праверкі яе працаздольнасці.
  • Далей заліваецца сцяжка. Яе таўшчыня павінна быць не менш за 3 см. Пры гэтым сочыце, каб усе пустэчы пад кабелем былі запоўненыя. Калі вы ўкладвалі падкладку з паліурэтана, неабходна праз кожныя 30? 40 см зрабіць прарэзы-акенцы памерам 10? 15 см. Гэта неабходна, каб адбылося схопліванне з асноўным пластом.
  • Пасля поўнага высыхання залітага пласта (звычайна на гэта сыходзіць 3 і больш тыдняў) можна ўключаць падлогу.

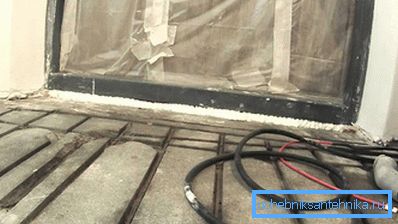

Ўрэзка кабеля цёплага падлогі ў сцяжку

Ёсць яшчэ адзін вельмі цікавы варыянт, які можа спрасціць кладку кабельнага абагравання падлогі. Калі ён у вас падлогу добра ўцеплены і залітая ідэальна роўная сцяжка, тады можна паступіць наступным чынам. Малюецца план, па якім будзе ажыццяўляцца кладка кабеля. Выдаляецца абліцавальны насціл, паверхню вычышчаецца. Малюнак пераносіцца на падлогу. Пры дапамозе балгаркі ці штробореза вырабляецца выпілоўванне канавак пад кабель паводле схемы. Іх глыбіня павінна быць такі, каб правадыр лёг западліцо. Далей вырабляецца кладка, падключэнне і фінішная аздабленне.

Вадзяной цёплая падлога

Цёплы вадзяной падлогу

Вадзяной цёплая падлога таксама можа быць выкладзены некалькімі спосабамі. Для разагрэву носьбіта можа выкарыстоўвацца як усталяваны кацёл, так і спецыяльны стояк у выпадку цэнтральнага ацяплення. Ёсць вырабы, у якіх носьбіт знаходзіцца ў герметычных трубках, а яго нагрэў вырабляецца пры дапамозе выкладзеных па ўсёй даўжыні правадыроў. Для кладкі пад ламінат ідэальнымі рашэннямі будуць пенополистирольный і драўляны. Іх перавагамі з'яўляецца:

  • адсутнасць неабходнасці залівання сцяжкі зверху;
  • лепшая цеплааддача дзякуючы алюмініевым пласцінам;
  • невялікі вага - ідэальны варыянт для слабых перакрыццяў;
  • хуткі мантаж у параўнанні з звычайным цёплай падлогай;
  • падрыхтаваны малюнак кладкі.

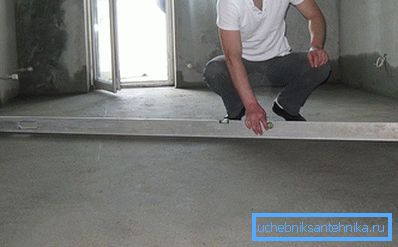

Правяраем ўзровень падлогі

Перад пачаткам пераканайцеся, што падлога ў вас мае роўную паверхню і што перапад не болей чым 0,2 см на 1 м2. Паслядоўнасць дзеянняў будзе наступнай:

  • Уся тэрыторыя старанна прыбіраецца. Наносіцца пласт грунтоўкі.
  • Пасля поўнага высыхання ўкладваецца гідраперашкоду ў выглядзе поліэтыленавай плёнкі. Абавязкова выкананне нахлеста паміж палотнамі ў 10 см. Швы праклейваюцца пры дапамозе скотча. На сцены робіцца заварот на вышыню будучыні ўцяпляльніка.
  • Па перыметры сцен разгортваецца дэмпфернае стужка.
  • Наступным крокам будзе мантаж пліт ўцяпляльніка. Яны павінны быць са адмысловымі бобышку або канаўкамі. У некаторых выпадках для іх фіксацыі паміж сабой прадугледжаны пазы.
  • Зверху ўсталёўваюцца адмысловыя металічныя пласціны. Яны маюць у канаўку, куды і будзе ўкладвацца труба. Прыціснуць пласціны трэба так, каб яны былі зафіксаваныя паміж выступамі ўцяпляльніка. Размяшчаць іх варта згодна з выбраным кроку кладкі трубы.
  • Мантуецца бокс, у яго ўсталёўваецца калектар і робіцца асноўны фурманак ад катла або іншай крыніцы.
  • У адзін з вентыляў які падае калектара падключаецца канец трубы. Пасля гэтага ажыццяўляецца яе кладка ў канаўкі, згодна з абраным малюнку. Важна памятаць, што пачынаць трэба ад знешніх сцен, каб каля іх была найвышэйшая тэмпература.
  • Другі канец падводзіцца да адводзіць калектару.
  • Праводзіцца апрасоўка сістэмы. Для гэтага яна запаўняецца вадой і ціск пры дапамозе прызначанага для гэтай прылады падымаецца да 10 атмасфер. У такім стане ўся канструкцыя пакідаецца на адны суткі. Калі пасля праверкі ўсё ў парадку, тады можна пераходзіць далей.
  • Зверху ўкладваецца плёнка ці праслойка з успененага паліурэтана.
  • Далей мантуюцца лісты з гипсоволокна. Яны нададуць вялікую стабільнасць усёй канструкцыі, а таксама будуць падставай для фінішнага насцілу.

У выпадку электрычнага варыянту вадзянога цёплага падлогі з замкнёнай цыркуляцыяй. Паслядоўнасць дзеянняў будзе сапраўды такі жа. Адзіным нюансам будзе ўстаноўка датчыка тэмпературы, які ідзе ў камплекце. Звычайна яго неабходна размяшчаць у непасрэднай блізкасці да труб. Акрамя гэтага, трэба будзе паклапаціцца аб падводзе дадатковага кабеля ад размеркавальнага шчыта. Яго перасеку павінна быць дастаткова для поўнай нагрузкі. Таксама важна прадугледзець наяўнасць добрага аўтамата.

Перавагі цёплай падлогі

Дзякуючы прадстаўленай інфармацыі вы зможаце выбраць той варыянт, які будзе лепшым рашэннем у канкрэтных умовах. Паспрабуйце не эканоміць на складнікаў. У ідэальным варыянце тэрмін службы такой сістэмы складае 50 і больш гадоў. Важна памятаць, што контур труб не павінен складацца з адрэзкаў, усё павінна ўкладвацца адной паласой. У экстраных выпадках дапускаецца прымяненне неразъемного злучэння, якое робіцца пры дапамозе адмысловага опрессовывателя.

відэа

Паглядзіце відэа пра мантаж цёплай падлогі Caleo пад ламінат і лінолеум:

У гэтым відэа паказаны працэс кладкі цёплага вадзянога падлогі пад ламінат:
