Як усталяваць радыятары ацяплення сваімі рукамі: падрыхтоўка

Пры выкананні чарговага рамонту кватэры ў шматлікіх уладальнікаў жылля рана ці позна ўзнікае неабходнасць поўнай або частковай замены сістэмы ацяплення, адным з найважнейшых кампанентаў якой з'яўляецца вадзяной радыятар. Ён складаецца з мноства праточных вадзяных каналаў, па якіх цыркулюе разагрэты цепланосбіт, забяспечваючы працэс цеплаабмену паміж гарачай вадой і навакольным паветрам.

У працэсе эксплуатацыі праточныя каналы знутры паступова абрастаюць солевымі адкладамі і забіваюцца часціцамі іржы, таму час ад часу такія прылады патрабуюць поўнай замены.

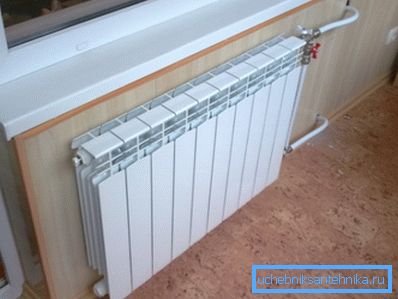

Ўстаноўка біметалічныя радыятары з аднабаковым падключэннем.

Асаблівасці мантажу і падключэння радыятараў ацяплення

У цяперашні час у продажы можна сустрэць вялікую колькасць кампактных і лёгкіх радыятараў ацяплення, якія пры неабходнасці, любы гаспадар кватэры зможа замяніць сваімі рукамі пры дапамозе звычайнага набору бытавых інструментаў, не звяртаючыся да дапамогі прафесійных сантэхнікаў.

У якасці навочнага кіраўніцтва ў гэтым артыкуле прадстаўлена ілюстраваная інструкцыя, у якой будзе падрабязна апісаны працэс самастойнай замены ацяпляльных радыятараў у жылой кватэры.

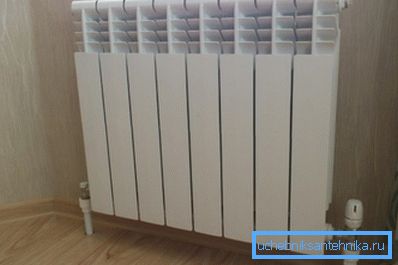

Ніжняе падлучэнне дазваляе схаваць якія падводзяць камунікацыі.

Падрыхтоўка месца для ўстаноўкі

Перад тым як ўсталёўваць радыятары ацяплення, варта цалкам перакрыць падачу вады ў сістэму.

Пры наяўнасці запорного вентыля каля кожнай батарэі гэта можна зрабіць прама ў кватэры, а калі такой магчымасці няма, неабходна перакрыць агульны запорный вентыль усяго стояка, які, як правіла, размешчаны ў склепе жылога дома.

  1. Пераканаўшыся ў адсутнасці ціску ў сістэме, трэба дэмантаваць старыя батарэі, пасля чаго кожную якая падводзіць трубу падрыхтаваць да ўстаноўцы запорной арматуры;
  2. Сабраць новую батарэю з патрэбнай колькасці секцый і падрыхтаваць для яе часавыя падпоркі. Для таго каб ведаць, як правільна ўсталяваць радыятары ацяплення на сцяну пад акном, варта прытрымлівацца прыведзеных ніжэй рэкамендацый;

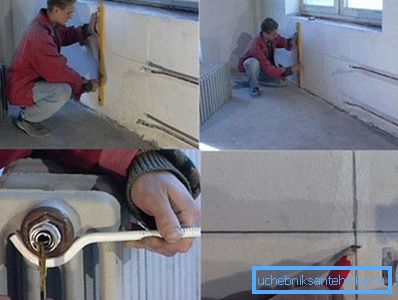

Выкананне разметкі на сцяне і ўстаноўка мантажных кранштэйнаў.
  1. Вымераць агульную даўжыню падваконнай нішы і прачарціў строга па цэнтры вертыкальную лінію, затым знайсці цэнтр падоўжнай восі радыятара і выставіць яго насупраць накрэсленай лініі;
  2. Па ўзроўні на сцяне накрэсліць гарызантальную лінію, размешчаную на адлегласці 60-120 мм ад нізу падваконніка, якая будзе адпавядаць верхняй мяжы батарэі;
  3. Згодна з накрэсленай лініях ўсталяваць радыятар на часавыя падпоркі і выканаць разметку на сцяне, пазначыўшы месца для мацавання мантажных кранштэйнаў. Пры гэтым трэба прасачыць, каб адлегласць ад батарэі да падлогі складала не менш 85-120 мм, а адлегласць да сцяны каля 35-50 мм.

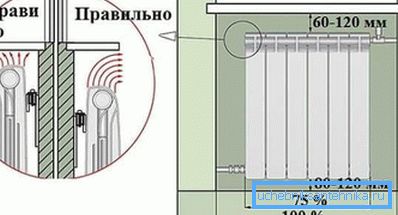

На фота паказана схема правільнага размяшчэння батарэі ў падваконнай нішы.

Савет! Пасля перакрыцця агульнай запорного вентыля, на верхніх паверхах ў запоўненай сістэме ацяплення застаецца дастатковую колькасць цепланосбіта, таму перад дэмантажом старой батарэі трэба прыгатаваць адпаведныя пустыя ёмістасці для збору сцякаючай вады.

Выбар тыпу падлучэння да сістэмы

У сучасных сістэмах абагрэву жылых дамоў выкарыстоўваецца некалькі тыпаў падлучэння вадзяных батарэй, кожны з якіх ужываецца ў залежнасці ад канкрэтных умоў.

Для таго каб кожны гаспадар жылля меў ўяўленне пра тое, як правільна ўсталёўваць радыятары ацяплення ў сваёй кватэры, далей будуць прыведзены тры найбольш часта выкарыстоўваюцца варыянту падключэння.

  1. Аднабаковы бакавое падлучэнне забяспечвае найлепшую цеплааддачу, аднак падыходзіць толькі для адзіночных радыятараў, якія складаюцца не больш чым з 12 асобных секцый. У гэтым выпадку фурманак цепланосбіта падключаецца да верхняга ўваходнага патрубку, а адвод - да ніжняга выходнаму патрубку з аднаго боку батарэі;

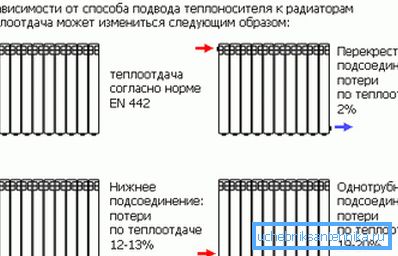

Розныя варыянты падлучэння.
  1. Дыяганальны або крыжаваны спосаб падлучэння дазваляе паслядоўна злучыць у адну лінію некалькі радыятараў для абагрэву вялікага памяшкання. У такім выпадку ўвод гарачай вады вырабляецца праз верхні патрубок з аднаго боку, а выснова - праз ніжні патрубок з адваротнага боку батарэі;
  2. Спосаб ніжняга падлучэння дазваляе схаваць усе камунікацыі пад плінтус або ў падпольную прастору, аднак пры гэтым прыкметна зніжаецца цеплааддача радыятара. Пры такой схеме разагрэтая вада паступае ў ніжні патрубок з аднаго боку, а выходзіць з ніжняга патрубка з другога боку батарэі.

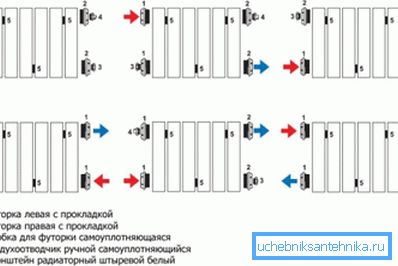

Камплектацыю мантажнага камплекты трэба падбіраць у залежнасці ад абранага варыянту падключэння.

Савет! На ўваходным патрубке кожнай батарэі рэкамендуецца ўсталяваць механічны тэрмастат з рэгулятарам тэмпературы. На першы погляд цана гэтага прылады можа здацца высокай, аднак яго выкарыстанне дазваляе больш рацыянальна выкарыстоўваць цяпло, і тым самым зменшыць сярэднегадавыя выдаткі на ацяпленне.

Зборка і ўстаноўка радыятараў

У многіх будаўнічых крамах можна купіць цэлую батарэю абранага тыпу і памеру, якая ўжо сабрана з патрэбнай колькасці секцый і цалкам гатовая да мантажу, аднак перад тым як усталяваць радыятар ацяплення самастойна і падключыць да вадзянога сістэме, яго неабходна абсталяваць камплектам запорно-рэгулюе арматуры.

  1. У залежнасці ад абранай схемы падлучэння, загарнуць у патрэбныя адтуліны радыятара дзве прахадныя заглушкі (футорки), якія будуць выкарыстоўвацца для падлучэння падводзячага і адводзіць патрубков;
  2. У далёкае па ходзе цепланосбіта верхнюю адтуліну загарнуць трэцюю прахадную заглушку (футорку), у якую трэба ўсталяваць кран Маеўскага, неабходны для выпуску назапашанага паветра, а ў застаўся вольным адтуліну загарнуць глухую заглушку;
  3. На які падводзіць і зваротны трубаправод ўсталяваць па адным шаравых вентыля, а перад імі пры дапамозе двух траякоў змантаваць байпас з запорным шаравым кранам, які трэба будзе адкрываць падчас адключэння або дэмантажу батарэі;

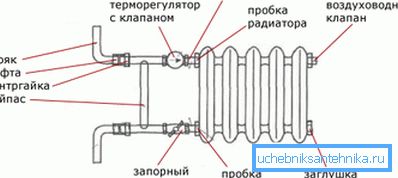

Схема зборкі байпаса і падключэння запорной арматуры.
  1. Згодна з папярэдне зробленай разметцы, на сцяну змантаваць апорныя кранштэйны, усталяваць на іх радыятар і замацаваць яго пры дапамозе штатнага крапяжу, які пастаўляецца ў камплекце;
  2. Пры мантажы кранштэйнаў па ўзроўні варта мець на ўвазе, што той край батарэі, на якім устаноўлены воздухоспускной кран Маеўскага, трэба трохі прыпадняць;

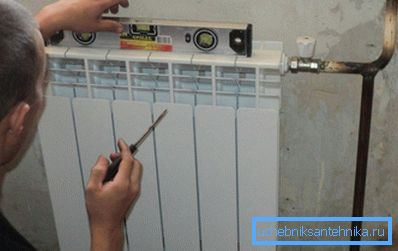

Пасля ўстаноўкі батарэя павінна мець невялікі нахіл у бок трубаправода.
  1. Вентылі ўступнага і зваротнага трубаправодаў пры дапамозе раздыма «Амерыканка» з фланцем і прыцемках накладную гайкай падключыць да адпаведных прахадным ўтулкі на радыятары;
  2. Пераканаўшыся ў правільнасці падлучэння і канчаткова зацягнуўшы усе рэзьбавыя злучэння, трэба адкрыць ўступнай кран на стаяку, а таксама шаравыя краны на трубаправодах, і запоўніць сістэму цепланосбітам;
  3. Пры наяўнасці аўтаномнага электрычнага або газавага ацяплення вырабіць пробны запуск сістэмы, і даць ёй папрацаваць некаторы час на максімальных рэжымах, пасля чаго ўважліва праверыць на прадмет адсутнасці працёкаў.

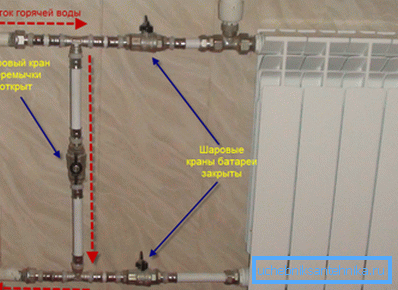

Камплект запорно-рэгулюе арматуры.

Савет! Пры зборцы ўсіх разьбовых злучэнняў абавязкова трэба ўсталёўваць гумовыя або сіліконавыя пракладкі, якія ўваходзяць у стандартны мантажны камплект для падлучэння вадзяных радыятараў, які можна купіць у любой будаўнічай краме.

заключэнне

Замену батарэй ў кватэрах шматпавярховых дамоў лепш за ўсё выконваць у вясенне-летні перыяд, пасля заканчэння ацяпляльнага сезона. Паколькі ў гэты час адсутнічае ціск гарачай вады ў сістэме ацяплення, цалкам выключаецца рызыка атрымання апёкаў і зніжаецца верагоднасць затаплення сваёй і суседняй кватэры вадой.

Уважліва прагледзеўшы прыкладзенае відэа ў гэтым артыкуле, можна атрымаць нагляднае кіраўніцтва па ўстаноўцы і падключэнні бытавых вадзяных радыятараў.
