Як усталяваць термореле для ацяплення сваімі рукамі:

Гэты артыкул - аб метадах аўтаматычнай рэгулявання электроотопления. Нам трэба будзе пазнаёміцца ​​з тыпамі прапанаваных сучасным рынкам тэрмарэгулятараў і даведацца, як іх правільна падключаць да нагрузкі і дзе размяшчаць тэрмадатчык. Такім чынам, непасрэдна да справы.

Навошта гэта трэба

Асноўны матыў цалкам зразумелы: эканомія электрычнасці. Яно з'яўляецца самым дарагім крыніцай цеплавой энергіі; электрычнае награвальны выкарыстоўваюцца толькі там, дзе няма магчымасці выкарыстоўваць магістральны газ, пялеты, вугаль або дровы.

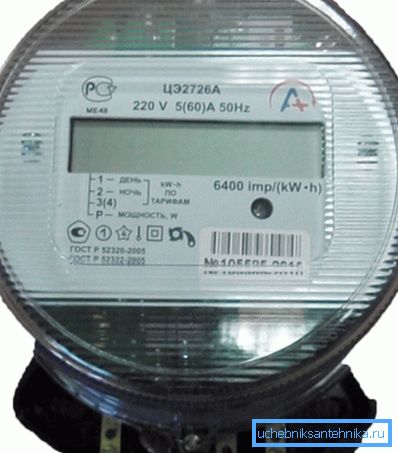

Зрэшты: выкарыстанне начных тарыфаў можа знізіць затраты на абаграванне электрычнасцю на 20-30%.

Апроч эканоміі, не варта забываць пра зручнасць карыстання электроотоплением. Пры яго працы з пастаяннай магутнасцю ў цёплыя дні насельнікам дома або кватэры прыйдзецца пакутаваць ад спякоты ці (пры адчыненых вокнах) скразнякоў. Ручное рэгуляванне па зразумелых прычынах будзе мець значную інэрцыйнасць: стымул паменшыць ступень нагрэву ўзнікае толькі пасля адхіленні тэмпературы ад камфортнай на 4-5 градусаў.

Термостатическое рэле дазваляе падтрымліваць аптымальную тэмпературу ў памяшканні з дакладнасцю ў 1-2 градусы.

выбар тэрмастата

Усе термореле для ацяплення можна падзяліць на тры асноўныя катэгорыі.

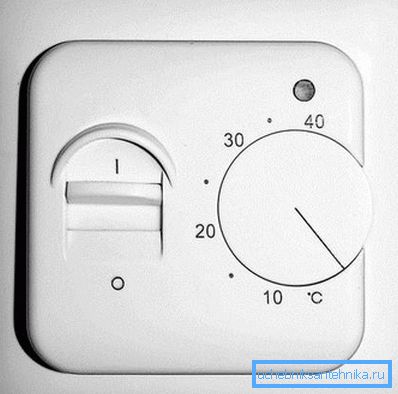

электрамеханічныя

Строга кажучы, словам рэле можна назваць толькі гэты тып рэгулятараў: для кіравання харчаваннем сапраўды выкарыстоўваецца электрамеханічны прыбор, фізічна размыкать кантакты. Спіс функцый электрамеханічных термореле мінімальны.

Яны ўмеюць:

1. Ўключаць і выключаць падачу харчавання. Для гэтай мэты звычайна выкарыстоўваецца асобны механічны тумблер.
2. Задаваць тэмпературу з дапамогай колца з нанесенымі на яго ці корпус значэннямі. Тыповы дыяпазон тэмператур - ад +5 да +40. Зразумела, што чым вышэй тэмпература, тым больш расход цяпла.

Удакладнім: расход электраэнергіі на падтрыманне тэмпературы вызначаецца, зразумела, не яе абсалютным значэннем, а дэльтай тэмператур з вуліцай. Выдаткі на падтрыманне + 30С ў доме пры +15 на вуліцы і +5 пры вулічных -10 будуць аднолькавымі.

1. Аўтаматычна падтрымліваць зададзеную тэмпературу, арыентуючыся на паказанні выносны тэрмапары.

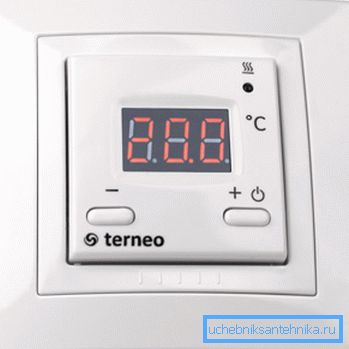

лічбавыя

Функцыянальнасць лічбавых тэрмарэгулятараў ідэнтычная папярэдняга тыпу.

Адрозненні ўсяго тры:

1. Замест нанесеных на ручной рэгулятар лічбаў выкарыстоўваецца вадкакрысталічны індыкатарных экран.
2. Адключэнне нагрэву ўскладзена ня на пастаянна пстрыкаць рэле, а на бясшумна якая працуе транзістарны зборку.
3. Для налады працоўнай тэмпературы ўжываць лічбавы кнопкавы рэгулятар.

Існуе меркаванне, што лічбавыя тэрмарэгулятары дакладней механічных. Гэта справядліва толькі збольшага: дзякуючы лічбавай індыкацыі на іх прасцей задаць патрэбную тэмпературу. Аднак тое, наколькі яна дакладна падтрымліваецца, залежыць ад каліброўкі прыбора пад канкрэтны тэрмадатчык і не зьвязана з тыпам рэгулятара.

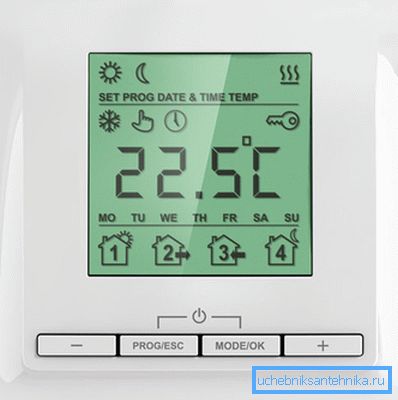

праграмуемыя

Да лічбавай рэгулёўцы дадаецца яшчэ адна функцыя: магчымасць задаваць сутачны і тыднёвы графік працы. Скажам, у выхадныя ў вашым доме могуць падтрымлівацца + 20С днём і +16 ноччу; у працоўны жа час пустуючая кватэра будзе прагравацца за ўсё да + 8С.

Здавалася б, выбар відавочны: праграмуемы рэгулятар відавочна выгодная іншых термореле. Аднак варта ўлічыць і кошт саміх прыбораў:

Калі ў суровым клімаце больш эканомны прыбор акупіцца досыць хутка, то пры месячным расходзе цяпла электроотоплением ў пару сотняў кілават-гадзін перыяд акупнасці вырасце да дзясятка-другога гадоў.

сумяшчальныя прыборы

Да якіх крыніцах цяпла можна падключаць термореле? Увогуле-то, да любых прыбораў прамога нагрэву без уласных лічбавых рэгулятараў. Не ўсе электронныя схемы кіравання карэктна рэагуюць на пастаянныя адключэння харчавання знешніх тэрмастатам.

У спісе:

• Кабельныя і плёнкавыя цёплыя падлогі. Гэта найбольш эканомны выгляд электроотопления: дзякуючы аптымальным размеркаванні тэмператур у аб'ёме ацяплянага памяшкання яно здольна паменшыць выдаткі ў параўнанні з Канвектыўныя ацяпленнем на 30-50 працэнтаў.
• Электроконвекторы.
• Алейныя радыятары.

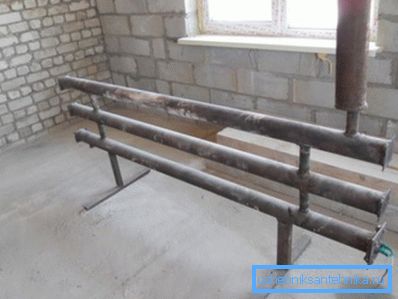

• Рэгістры з убудаванымі ТЭНами.

Які абмяжоўвае фактар ​​толькі адзін - спажываная прыборам электрычная магутнасць. Тыповая термореле мае абмежаванне ў 3600 ват, што адпавядае плошчы невялікага пакоя. Пры большым спажыванні выкарыстоўваецца некалькі незалежных награвальных электрапрыбораў, кожны з якіх забяспечваецца уласным тэрмарэгулятарам.

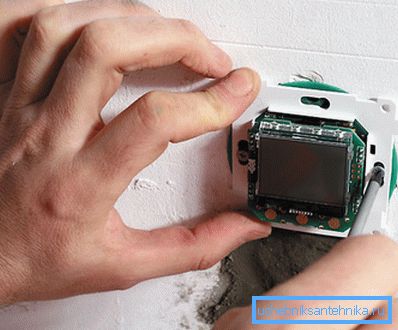

мантаж

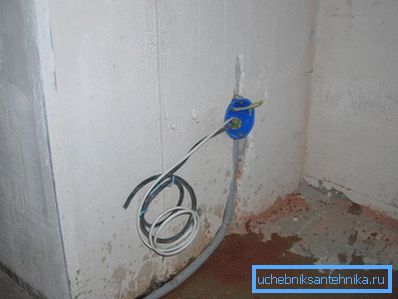

Усе прадаюцца тэрмарэгулятары маюць на ўвазе ўтоеную ўстаноўку ў мантажнай скрынцы. У бетоннай ці цаглянай сцяне адтуліну пад яе выбіраецца каронкай памерам 65 мм; скрынка латаецца цэментнай або гіпсавай шпаклевкой. З гіпсакардон выкарыстоўваюцца адмысловыя скрынкі, якія заціскаюць ліст з абодвух бакоў.

Ці можна мантаваць термореле адкрыта?

Так, але з парай агаворак.

1. Вам спатрэбіцца спецыяльная скрынка-перахаднік, якая прыкручваецца да сцяны звычайнымі дзюбель-шрубамі.
2. Драты харчавання і тэрмадатчыка лепш прыбраць у кабель-канал.

Важны момант: у будынках з гаручых матэрыялаў супрацьпажарная інструкцыя прадпісвае мантаваць высакавольтную праводку ў сталёвых трубах.

Стандартная вышыня ўстаноўкі тэрмарэгулятара - тая ж, што і для выключальнікаў, 90 см ад узроўня падлогі.

падключэнне

Сваімі рукамі падключыць рэгулятар нескладана -досыць толькі ўважліва вывучыць маркіроўку высноў.

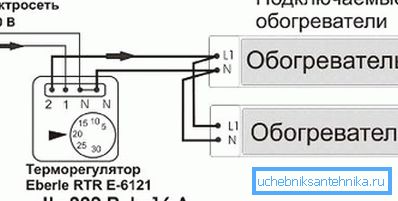

Пры неабходнасці да адной пары высноў могуць быць паралельна падлучаныя два награвальных элемента - абы іх сумарная магутнасць не перавышала магчымасцяў термореле.

тэрмадатчык

Дзе мантуецца тэрмадатчык?

Гэта залежыць, перш за ўсё, ад тыпу награвальнага элемента.

1. У выпадку кабельнага цёплай падлогі ён ўкладваецца ў сцяжку ўнутры ПВХ трубкі, якая дазваляе замяніць датчык пры яго выхадзе з ладу.
2. З плёнкавым цёплай падлогай тэрмадатчык ўкладаецца ў падкладку пад плёнку. Паколькі і сам датчык, і провад для яго падлучэння звычайна маюць даволі вялікае перасек, пад іх прыйдзецца абраць пазу.
3. З разнастайнымі высокатэмпературнымі награвальнымі элементамі - канвектарамі, рэгістрамі з нагрэвам і г.д. - датчык ўсталёўваецца на сцяне і маскіруецца молдынгі, паліцай або любым іншым спосабам.

Зразумела, пры выбары месца для тэрмапары не варта забываць пра здаровы сэнс.

• Дэкаратыўнае аздабленне не павiнна перашкаджаць свабоднай цыркуляцыі паветра паблізу тэрмадатчыка.
• Ён размяшчаецца па-за прамых сонечных прамянёў і скразнякоў.
• Не варта ўсталёўваць датчык ў ўзыходзячай плыні цёплага паветра ад награвальнага прыбора. У гэтым выпадку яго паказанні будуць далёкія ад сярэдняй тэмпературы ў памяшканні.
• Лепш, каб вышыня размяшчэння датчыка ад падлогі ўкладвалася ў дыяпазон 90-120 см. Тады яго паказаньні будуць адпавядаць вашаму суб'ектыўным ўспрыманню: +20 на ўзроўні падлогі могуць выліцца ў +28 на вышыні чалавечага росту.

Дарэчы: многія праграмуемыя термореле забяспечваюцца уласнымі датчыкамі тэмпературы.

заключэнне

Спадзяемся, што прапанаваныя ўвазе чытача рэкамендацыі апынуцца карыснымі яму пры мантажы ўласнай электроотопления. Як звычайна, прымацаванае відэа ёсць дадатковыя тэматычныя матэрыялы. Поспехаў!
