Як усталяваць цыркуляцыйны помпа ў сістэму

19-03-2018
Ацяпленне

У уладальнікаў прыватных дамоў часам узнікаюць праблемы з ацяпленнем. Справа ў тым, што на дадзены момант існуе два прынцыпу яго мантажу: самацёчнага і прымусовы. Першы працуе за кошт натуральнага перападу тэмператур паміж падачай і обратку. Цёплая вада імкнецца выцесніць халодную, таму адбываецца яе рух у зададзеным кірунку без дадатковых намаганняў. Другі прынцып заснаваны на прымусовым паскарэнні руху цепланосбіта з дапамогай помпы.

Калі ўзнікаюць праблемы з Самацечнай ацяпляльнай сістэмай, то людзі пачынаюць задумвацца: як гэтыя непаладкі можна выправіць. Чаму гаворым менавіта пра Самацечнай сістэме? Ды таму што ў прымусовую сістэму ацяплення помпа ужо ўключаны. І калі радыятары пачалі дрэнна грэць, то стары помпа трэба проста памяняць на новы. Разбярэмся, як усталяваць цыркуляцыйны помпа ў сістэму ацяплення.

Чаму ўзнікае неабходнасць устаноўкі

У кватэры холадна

Адной з асноўных праблем працы Самацечнай сістэмы абагравання з'яўляецца слабы прагрэў апошніх на галінцы радыятараў або дрэнная цыркуляцыя цепланосбіта па ёй, і, як следства, дрэнны нагрэў усіх радыятараў, уключаных у сістэму. Выправіць сітуацыю можа ўстаноўка ў цепласетка цыркуляцыйнага помпы. Хуткасць руху вады павялічваецца, цыркуляцыя паляпшаецца і пачынаюць лепш грэць не толькі далёкія батарэі.

падбор помпы

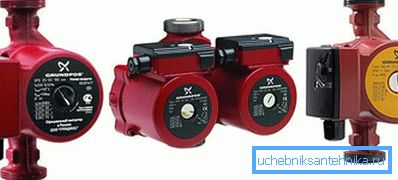

цыркуляцыйныя помпы

Паколькі цыркуляцыйны помпа павінен эфектыўна прапіхваць па сістэме вадзяной цепланосбіт, то яго магутнасць не павінна быць ні прыніжаная, ні завышаная. Яна павінна быць аптымальнай. Існуюць цалкам канкрэтныя крытэрыі яе разліку. Залежыць яна ад прадукцыйнасці ацяпляльнага прыбора, аб'ёму і працягласці цепласеткі, расходу цепланосбіта. Усе неабходныя разліковыя дадзеныя можна атрымаць з дакументацыі да прыбораў і радыятарам, а аб'ём вады ў трубах разлічваем з дапамогай матэматычных формул (аб'ём цыліндру). Выдатак цепланосбіта роўны магутнасці катла. Напрыклад, магутнасць абсталявання ацяпляльнай сістэмы 30 кВт, значыць і выдатак такой жа, толькі ў л / хвіліну. Для таго, каб праштурхнуць цепланосбіт па дзесяціметровыя трубаправодзе, спатрэбіцца напор помпы ў 0,5 атм.

Калі прадукцыйнасць помпы вызначана, неабходна выбраць фірму-вытворцы. На сучасным рынку асноўныя вытворцы - гэта Кітай, Германія, Польшча. Адрозніваюцца яны сваёй якасцю. Самыя надзейныя і даўгавечныя - нямецкія, а Кітай і Польшча праслужаць ад года да трох. Але і цэны істотна адрозніваюцца: нямецкі помпа варта значна даражэй.

ўстаноўка

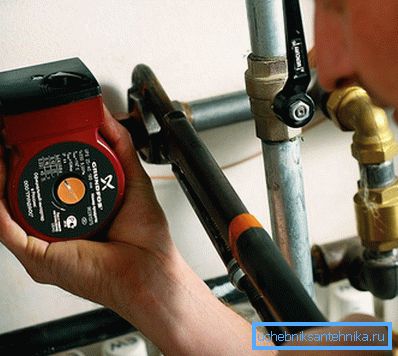

Ўстаноўка цыркуляцыйнага помпы

Натуральна, што істотным з'яўляецца пытанне мантажу цыркуляцыйнага помпы ў сістэму такім чынам, каб яго праца прынесла максімальную карысць. Пры дастатковай вопыце валодання інструментамі і прадстаўленні аб выкананай працы можна зрабіць усё сваімі рукамі. Для пачатку вызначымся з месцам ўстаноўкі. Тут у кожнага спецыяліста ёсць свая выразная пазіцыя.

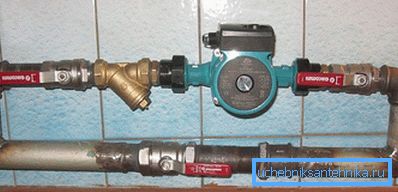

Помпа усталяваны на обратку

Адны лічаць, што помпа павінен стаяць пасля катла на падачы, іншыя - што перад катлом на обратку. Гэта толькі частка праўды. З пункту гледжання фізікі працэсаў, якія адбываюцца, ўсталёўваць помпа можна як на падачы, так і на обратку - без розніцы, але толькі ў выпадку прымусовага ацяплення. Калі ж гаспадары хочуць падстрахавацца і пакінуць самацёчнага сістэму абагравання, як альтэрнатыву прымусовай на час адключэння святла, то цыркуляцыйны помпа ставіцца толькі на падачы.

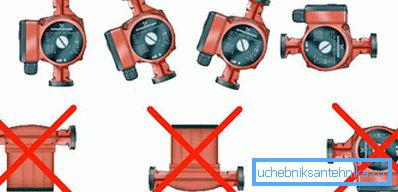

Прыклад правільнай і няправільнай ўстаноўкі цыркуляцыйнага помпы

Пры мантажы помпы варта ведаць, як падключыць яго правільна. Для гэтага неабходна прытрымлівацца пэўных правілах:

  1. Паколькі большасць бытавых цыркуляцыйных помпаў працуюць толькі пры напоўненай вадой сістэме ацяплення (без вады яны проста згараюць), ўсталёўваць іх неабходна гарызантальна ці вертыкальна, выконваючы кірунак руху вады (паказана стрэлачкі на корпусе), ротар абавязкова размяшчаюць гарызантальна. Пры іншым размяшчэнні помпы пры працёку вадой можа быць заліта яго электрычная частка, або ўсярэдзіне будзе недастатковы ўзровень вады, і прыбор згарыць.
  2. Для выгоды абслугоўвання прыстасавання перад ім і за ім усталёўваюць вентыля, а сам помпа мантуюць на разборных злучэннях. У выпадку неабходнасці яго можна зняць, не зліваючы ваду з сістэмы ацяплення. Перад помпай пасля вентыля ўсталёўваюць фільтр грубай ачысткі для затрымкі акалінай, пясчынак і іншага нерастваральнага смецця (асабліва актуальна, калі радыятары ацяплення старыя, а трубы металічныя). Неабходна таксама да месца ўстаноўкі помпы падвесці электрычнасць.
  3. Калі цыркуляцыйны помпа ўсталёўваюць з захаваннем Самацечнай абаграваць сістэмы, то яго неабходна мантаваць на абводнай лініі. Схема такая: да прамога які падае трубаправодзе прыварваюць абводныя трубы на дыяметр менш асноўнай трубы. Паміж кропкамі урэзкі абводнай мантуюць альбо вентыль, альбо клапан для працы самацёчнага ацяплення (байпас). Пры наяўнасці электрычнасці вентыль на асноўным трубаправодзе перакрываюць вентыля, а на помпе адкрываюць, помпа ўключаюць у сетку, і сістэма працуе прымусова. Пры адключэнні электраэнергіі вентыля на помпе закрываюць, а на прамым трубаправодзе адкрываюць, і сістэма працуе самацёкам. Калі ўсталяваны клапан, то пераход на самацёчнага сістэму адбываецца аўтаматычна.
  4. Перад пачаткам мантажу помпы неабходна астудзіць і зліць цепланосбіт. Узровень зліву залежыць ад месца ўстаноўкі помпы.
  5. Першы пуск: запоўніць сістэму вадой, адкруціць знешнюю гайку на ротары і адвёрткай некалькі разоў пракруціць вал, каб пазбегнуць яго заліпанні, закруціць гайку і ўключыць помпу ў сетку.

Цяпер у доме цёпла

Як бачым, работы па мантажы цыркуляцыйнага помпы ў ацяпляльную сістэму не так ужо складаныя (на першы погляд), але неспрактыкаваны чалавек, нават пры падрабязнай інструкцыі па мантажы, можа дапусціць істотныя памылкі. Лепш даверыць гэтыя работы спецыяліста, тым больш, што выдаткі на такое паляпшэнне якасці працы вашай сістэмы ацяплення значна танней яе поўнай пераробкі з заменай труб і радыятараў, нават калі заплаціць не толькі за матэрыялы і абсталяванне, але і за працу.
