Як узводзіцца ацяпляльна-варачная печ сваімі рукамі

Калі вы вырашылі ўсталяваць у хаце цагляную печ для ацяплення, рэкамендуем вам абсталяваць яе варачнай паверхняй і духоўкай. У гэтым выпадку вы атрымаеце не толькі ацяпляльны прыбор, які можна выкарыстоўваць толькі ў халодную пару, але і месца, дзе можна з поспехам рыхтаваць розныя стравы. Прыгатаваную ў духоўцы або на пліце ежу будзе цяжка параўнаць з чым-то, таму што для гэтага быў задзейнічаны жывы агонь.

Можна, вядома, запрасіць спецыяліста-печніка, але мы раскажам ніжэй, як зрабіць ацяпляльна-варачных прылада самастойна. Але, перш чым прыступіць да працэсу, даведайцеся, як яно функцыянуе.

Прынцып працы канструкцыі

1. Габарыты прылады традыцыйна невялікія, так як яна звычайна разлічваецца на абаграванне дома, плошча якога не перавышае 50 м². Сёння будзем разглядаць менавіта такая прылада, хоць ніхто не перашкаджае павялічыць яе памеры і прыстасаваць для ацяплення памяшкання, скажам, да 100 м².
2. Цеплааддача залежыць наўпрост ад яе канструкцыі і выкарыстоўванага паліва.
3. Наша будзе мець вонкавую сценку ў полкирпича, абсталяваная духавай шафай і вадагрэйных корабам, а варачнай паверхняй будзе чыгунная пліта, на якой ўсталюем дзве фаеркі.
4. Паліўную камеру перакрыем чыгуннай тоўстай плітой, каб павысіць цеплааддачу, а варачную камеру зробім над ёю, у нішы, абсталяваўшы яе сталёвымі дзверцамі.

1. Духоўку ўсталюем злева ці справа ад топкі, у залежнасці ад умоў.
2. Мур разлічваецца на рэжым працы:

• «Гадовы» - выкарыстоўваецца варачная пліта, на якой можна не толькі рыхтаваць ежу, але і рабіць іншыя карысныя задачы. Прылада працуе па такім прынцыпе - гарачы газ і паліўнай камеры праходзіць пад варачнай плітой і награвае яе, затым выграваецца духоўка, а потым ён сыходзіць праз комін;
• «Зімовы» - працэс такі ж, аднак ёсць адрозненні. Пасля нагрэву варачнай пліты і духоўкі газ трапляе ў замкнёную верхнюю камеру па ацяпляльным каналах і грэе яе, і толькі пасля выдаляецца.

Разгледзім перавагі прылад

Канструкцыі валодаюць побач добрых якасцяў, якія дапамогуць вам вырашыцца з іх выбарам:

падрыхтоўка

Для мура ацяпляльна-варачнай прылады з цэглы неабходна валодаць акрамя навыкаў добрым інструментам.

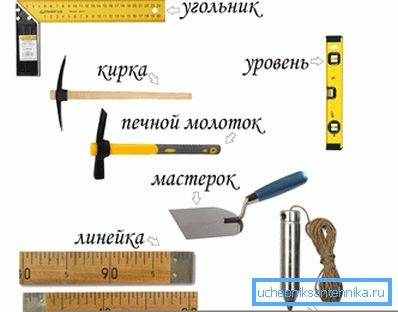

Праверце спраўнасць:

• кельні (кельні), які выкарыстоўваецца для мура і выдаленні лішняга раствора;
• драўлянай кіянкі для працы з цаглінамі - асаджвання і іх апраўка;
• будаўнічага ўзроўня для праверкі гарызантальнасці выкладваюцца шэрагаў;
• вадзянога ўзроўню, які нярэдка дапамагае пры вырабе кутоў;
• адвеса для праверкі вертыкальнасці мура;
• правілы;
• малатка муляра для працы з цаглінамі - расколвання;
• рулеткі або гнуткага метра для вымярэння лінейных памераў.

Акрамя таго:

1. Выкарыстоўвайце у ​​працы толькі чырвоны вогнетрывалы цэгла, які павінен быць цэлым і роўным. Яго кошт не можа быць вельмі нізкай.

Рада: не выкарыстоўвайце перапаленая або недожженный цэглу, якія маюць сколы і расколіны.

1. Не ўжывайце цэментны раствор, падрыхтуйце сумесь з гліны і пяску густой кансістэнцыі.

1. Перад працай правярайце якасць раствора. Для чаго з замесу вазьміце пробы з розных месцаў і зрабіце невялікія шарыкі. Затым высушыце іх і паглядзіце, ці няма расколін на іх паверхні.

Дадатковая інструкцыя праверкі - кіньце іх з вышыні 1 м на цвёрдую паверхню. Яны не павінны расколваецца, а калі загартаваць іх пры высокай тэмпературы - рассыпацца ў пыл. Калі праверку пробы прайшлі, такі раствор можна ўжываць для мура ацяпляльна-варачных печаў доўгага гарэння.

рыхтуем матэрыял

1. Прыладзе для невялікага памяшкання хопіць і 14 шэрагаў. Гэтага дастаткова, каб дом атрымаў якасны абаграванне.
2. У топливника сценкі гарачыя і інтэнсіўна аддаюць цяпло. Таму ацяпленне будзе нізавым, максімальна эфектыўным і гігіенічным.
3. Для варачнай пліты не патрабуецца вялікая і пастаяннае колькасць цяпла.
4. Зрабіце вадагрэйны бак, а таксама встройте сушыльны шафу для розных задач, напрыклад, для высушвання адзення.

Простая канструкцыя невялікіх памераў будзе шматфункцыянальнай і для яе спатрэбіцца мінімальная колькасць будматэрыялаў:

• чырвоная цэгла - 225-250 шт. плюс дадайце 5-10% на бой;
• раствор з гліны - 200 кг;
• рачной просеянный пясок дробнай фракцыі - 200 кг;
• куток сталёвы памерам 45х45х3 мм;
• сталёвая паласа - 40х3 мм;
• топачныя дзверцы памерамі прыкладна 270х300 мм;
• поддувальная дзверцы - 130-150х270 мм;
• пліта варачная з чыгуну або тоўстай сталі з фаеркамі;
• вьюшечные шибер;
• палукашак для гарачай вады - магчыма 500х350х300 мм;
• палукашак сушыльны вольнага памеру ад 350х350х350 мм.

Савет: пры адсутнасці навыкаў і вопыту мура з порядовкой, рэкамендуем ўзяць гатовыя чарцяжы, якія ёсць на нашым партале.

Порядовкам вынесіце на паперу і трымаеце прама перад сабой, зьвяраючы у працы кожны шэраг. Памятаеце, ад таго, як правільна будуць выкладзеныя цэглу, наўпрост залежыць ККД прылады, яе доўгая праца, а таксама здольнасць функцыянавання наогул.

мур

Не будзем апісваць пакрокава кожны цэгла і кожны шэраг. Скажам толькі, што падмурак для канструкцыі такой масы павінен быць зроблены абавязкова.

Лепш мы спынімся на асноўных момантах:

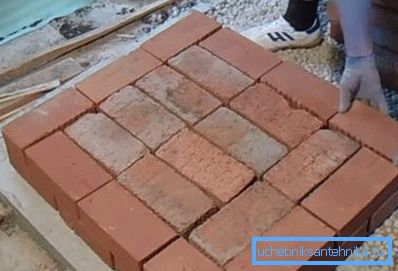

1. 1-й і 2-й шэрагі кладзіце запар, прычым на 1-м шэрагу па краях абавязкова павінны быць суцэльныя цэглу, а вось у сярэдзіну можаце выкарыстоўваць і бой, але гэта непажадана. 2-й шэраг выкладвайце толькі цэлымі цаглінамі.

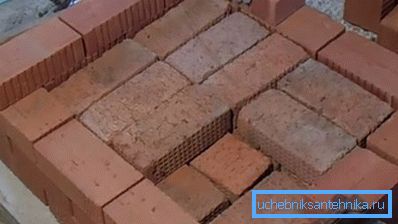

1. 3-5 шэрагі прызначаныя для фарміравання зольных камеры, таму тут трэба ўсталяваць дзверцы для яе, на 5-ым зверху вырабляецца перакрыцце і задаецца месца для сушыльнага кораба. Зыходзіце з памераў прыгатаванага пад сушылку кораба.

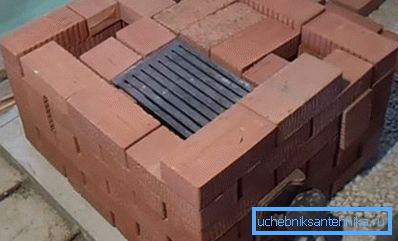

1. Нарошчванне прылады ўнутр пачынайце з 6-га шэрагу, каб усталяваць колосниковую краты.
2. На 7. ставіцца спачатку колосниковая рашотка, а пасля - топачныя дзверцы.

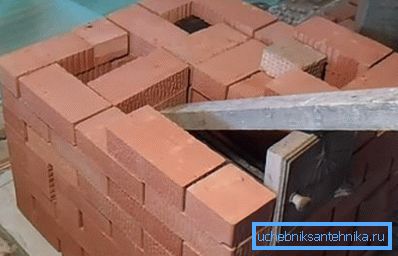

1. 8-10 шэрагі - паліўная камера, у гэты ж час абкладваецца і сушыльны кораб.

1. На 11-ым шэрагу па-над палукашка ўсталюеце сталёвыя паласы і пакрыйце іх растворам з пяску і гліны.

Рада: не забудзьцеся зрабіць месца для прылады дымавой трубы.

1. 12-й шэраг - на пласт раствора выкладвайце цэгла і рыхтуйце месца для варачнай пліты. Яе памеры вызначыце па загадзя прыгатаваным расходнікі.

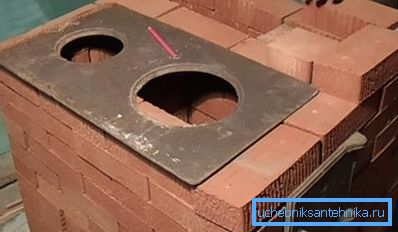

1. Пліту пакладзеце па-над трынаццатага шэрагу і ўсталюйце вадагрэйны бак, часткова перакрывае дымавую трубу.
2. Комін пастаўце На 14-ом шэрагу.

выснову

Ацяпляльна-варачныя печы доўгага гарэння можна зрабіць самастойна, выкарыстоўваючы чарцяжы і порядовкам. Для гэтага неабходна падрыхтаваць інструменты і матэрыялы ў адпаведнасці з будучымі памерамі печы. У дадзеным артыкуле мы разгледзелі базавы варыянт, які ў далейшым можна падагнаць пад габарыты памяшкання.

Відэа ў артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
