Як выбраць электралічыльнік

На жаль, да цяперашняга часу альтэрнатыўныя крыніцы харчавання не атрымалі такога распаўсюджвання, як хацелася б. Звязана гэта з высокай цаной на асобныя модулі і дастатковыя выдаткі на абслугоўванне. Па гэтай прычыне насельніцтва спажывае энергію ад цэнтральнай сеткі, а ўлік вядзецца пры дапамозе лічыльнікаў электраэнергіі. У сувязі з гэтым неабходна ведаць, як абраць электралічыльнік.

Вызначаем патрабаваныя параметры

Да таго як перайсці да выбару аднаго з існуючых варыянтаў электралічыльніка для кватэры ці хаты, неабходна ведаць параметры сеткі, якая закладзеная ў праекце ці ўжо праведзена ў жылым памяшканні. Паглядзіце, які прыбор усталяваны. Калі гэта не ўяўляецца магчымым, зазірніце ў дакументацыю або звярніцеся ў адпаведную структуру.

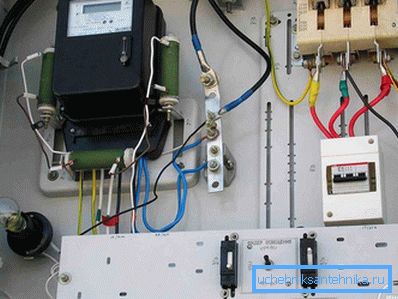

Вызначыцеся з умовамі эксплуатацыі

Каб вызначыцца з выбарам электралічыльніка, неабходна адказаць на наступныя пытанні:

  • Дзе будзе змантаваны прыбор уліку: усярэдзіне памяшкання або на вуліцы?
  • Якая прыкладны максімальная нагрузка?
  • Ці плануецца ў будучыні падлучэнне высокомощных спажыўцоў?
  • Якая сіла току спатрэбіцца для камфортнага адначасовага функцыянавання большасці прыбораў?
  • Колькі фаз будзе падведзена?
  • Які клас дакладнасці пераважней у канкрэтных абставінах?
  • Ці плануецца разбіўка спажывання па тарыфах?
  • Якія тэмпературныя ўмовы эксплуатацыі?
  • Ці будуць аднафазныя спажыўцы ці толькі трохфазныя?
  • Ці павінны быць у прыборы дадатковыя функцыі?

Некаторыя пункты могуць быць пазначаныя адразу ж. Для вызначэння іншых спатрэбіцца разгляд дадатковай інфармацыі, якая будзе прыведзена ніжэй.

З чаго выбіраць

Однотарифный аднафазны

Усе прыборы па ўліку электраэнергіі дзеляцца на дзве вялікія групы:

  • Аднафазныя. Прадугледжваюцца праектамі для прыватнага дома або кватэры. Дзякуючы ім магчыма бесперабойнае функцыянаванне звычайнай бытавой тэхнікі. Трохфазныя рухавікі пры гэтым будуць запускацца праз кандэнсатар.
  • Трохфазныя. Таксама могуць быць змантаваныя ў некаторых жылых кватэрах і дамах. Звычайна для гэтага падаецца дадатковая заяўка з абгрунтаваннем неабходнасці дадатковай фазы. Незаменны, калі ацяпленне ўсёй плошчы ажыццяўляецца за кошт электрычнага катла. У большасці сваёй прысутнічаюць на розных вытворчых аб'ектах. У сваю чаргу, гэты варыянт мае два падвіда: трехпроводной і четырехпроводных. Першыя прымяняюцца тады, калі плануецца наяўнасць толькі трохфазных спажыўцоў. Другія ідуць з нулём, а гэта азначае, што пры правільнай разводцы і падключэнні можна з лёгкасцю выкарыстаць звычайныя агрэгаты на 220 V.

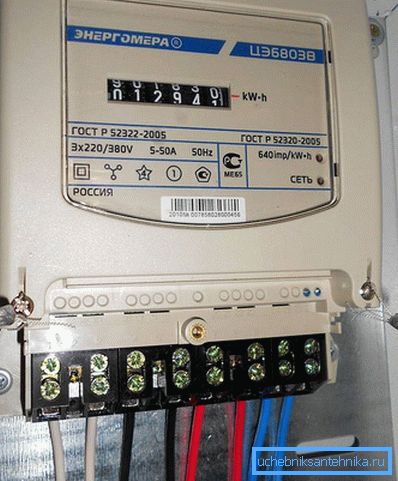

трохфазны

У залежнасці ад спосабу падлучэння да цэнтральнай сеткі адрозніваюць такія віды трохфазных лічыльнікаў:

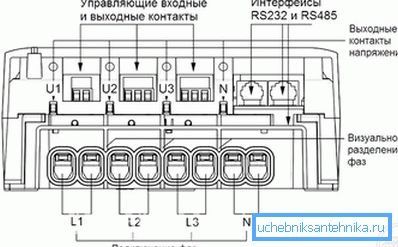

  • Трохфазны прямоточный лічыльнік
    Прямоточные. На шляху да апарата не ўсталёўваецца ніякіх дадатковых модуляў. Драты проста ўводзяцца ў клемы, згодна з нанесенай маркіроўцы і планаванай разводцы. Вырабы такога тыпу прымяняюцца ў выпадку сумарнай нагрузкі, якая не будзе перавышаць 50 кВт, а сіла току 100 А. Але калі наяўнасць трохфазных спажыўцоў мінімальна або ўключаюцца яны нячаста, тады важна кантраляваць перакос фаз. Калі паказчык будзе перавышаць 20%, то гэта можа прывесці да выхаду аднаго з правадыроў з ладу. Следствам можа стаць аварыя або немагчымасць запуску трохфазных агрэгатаў.
  • Полукосвенные. Прадугледжаны для тых выпадкаў, калі разлічваўся пераменная нагрузка будзе знаходзіцца ў межах вышэй 60 кВт. Асноўная лінія падводзіцца да прыбора праз спецыяльныя трансфарматары току. Падчас пераўтварэння ёсць пэўныя страты, таму пры аплаце па ліку, неабходна памнажаць паказанні на каэфіцыент, які пазначаны на пераўтваральніках. Існуе 4 розных схемы ўводу: десятипроводная, трансфарматар току ў зорку, праз тэставую клеммная калодка, з сумешчанымі ланцугамі току і напружання.
  • Ускосныя. Часцей за ўсё ўжываюцца ў прамысловых мэтах. Як і папярэдні выгляд, яны злучаюцца праз трансфарматары напружання, але вялікага вальтажу - 6-10 кВ, а таксама трансфарматары току. Пры гэтым максімальна дапушчальная нагрузка ўзрастае ў разы. Гэта азначае, што запуск рухавікоў розных станкоў будзе адбывацца без асаблівых цяжкасцяў. Маюць свае два падвіда. Першы з іх прызначаны для трансфарматараў з канкрэтным значэннем каэфіцыента пераўтварэнні. Другі - універсальны і падтрымлівае розныя паказчыкі.

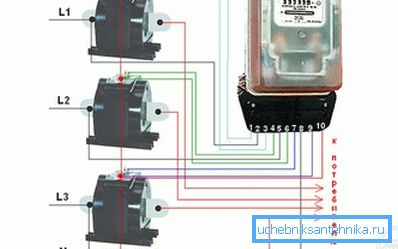

Падключэнне трохфазнага лічыльніка

Існуюць рашэнні, якія маюць вузейшую накіраванасць і ўжываюцца ў асобных рэгіёнах, мясцовасцях або ў залежнасці ад раней абумоўленых умоў. Напрыклад, сярод іх вылучаюць:

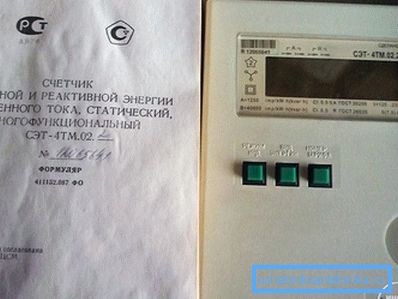

  • Лічыльнік актыўнай і рэактыўнай энергіі
    Вырабы, вымяраюць актыўную і рэактыўную энергію. Актыўнай лічыцца тая энергія, якая паступіла да спажыўца і была цалкам ператворана і выдаткаваная. Напрыклад, гэта ставіцца да лямпаў напальвання, электрычным награвальных прыбораў, камінам, прас і т. Д. У такім выпадку пры магутнасці ў 2 кВт лічыцца, што прыбор выдаткаваў 2 кВт за перыяд часу. Зусім па-іншаму ідзе справу з тымі адзінкамі, у канструкцыі якіх ёсць трансфарматары, кандэнсатары і іншыя складнікі. Сутнасць іх працы складаецца ў тым, што спачатку энергія, якая падаецца, часткова запасіцца і толькі потым ператвараецца ў карысную працу. Напрыклад, для таго каб запусціць рухавік, неабходна назапасіць імпульс у кандэнсатары, які потым перадасць яго на абмоткі. Гэта таксама ставіцца і да звычайнага бытавому электраінструментаў. На дрылі можа быць указана магутнасць у 1000 Вт, але па факце яна будзе спажываць 1700 Вт. Для таго каб вызначыць дакладную лічбу, звычайна, паказваецца каэфіцыент?, На які трэба падзяліць названую магутнасць. Ён можа знаходзіцца ў межах 0,5 да 0,9. Чым ён вышэй, тым менш ідзе страт на рэактыўную энергію. Лічыльнікі, якія ўлічваюць два выгляду расходу часцей за ўсё ўсталёўваюцца на прамысловых аб'ектах, дзе прысутнічае вялікая колькасць высокомощного абсталявання. Пры гэтым прадпрыемства атрымлівае выпіску з двума лічбамі. У пэўных выпадках кампенсаваць страты можна з дапамогай спецыяльнага модуля. Для звычайнага чалавека расход рэактыўнай энергіі не ўлічваецца.
  • З перадаплачаным тарыфамі. Сутнасць заключаецца ў тым, што даступная пастаўка такой колькасці носьбіта, які быў аплочаны. Для таго каб дадзеныя перадаваліся на сам прыбор выкарыстоўваюцца пластыкавыя карты або брелка iButton. Пры гэтым ажыццявіць аплату можна без чаргі або чакання. Недахопам такога рашэння з'яўляецца адключэнне ў выпадку пратэрміноўкі нават адной аплаты.
  • З шэрагам абмежаваньняў максімальнай нагрузцы. У гэтым выпадку ў самым прыборы рэалізавана схема кіравання харчавання або ўбудаваны абмежавальнік. У першым варыянце пры перавышэнні заяўленага значэння падаецца сігнал на размыкать прылада, якое вырабляе адключэнне. У другім - сам сілавы прыбор вырабляе раздзіранне ланцуга. Ўстаноўку такіх вырабаў сталі ўсё часцей патрабаваць пры распрацоўцы індывідуальнага плана. Звязана гэта з жаданнем рацыяналізаваць і зрабіць больш раўнамерным расход на адным участку. У некаторых выпадках гэта можа стварыць праблему, напрыклад, пры жаданні, акрамя газу, абаграваць памяшканне яшчэ і электрычнымі прыборамі. Бо такая нагрузка не была прадугледжана, будзе адбывацца пастаяннае адключэнне. Перад устаноўкай такога агрэгата неабходна ўзгадніць усе нюансы па максімальна даступнай магутнасці.

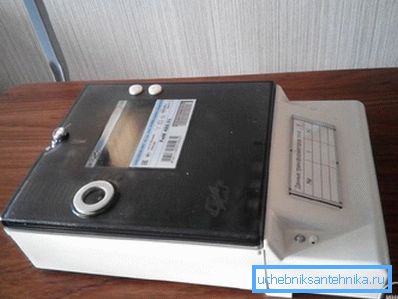

  • З дыстанцыйнай перадачай дадзеных
    З бесправадной перадачай дадзеных або тэлеметрычныя. У гэтым выпадку ў прыборы можа прысутнічаць бесправадной модуль GSM або спецыяльны порт для счытвання. У першым выпадку паказаннi адпраўляюцца ў службу нават без задзейнічання кантралёра. У другім запісваць нічога не трэба, дастаткова вырабіць счытванне дадзеных спецыяльным прыборам. Для канчатковага спажыўца гэта не мае практычна ніякай розніцы, акрамя тых выпадкаў, калі хто-небудзь хоча падмануць лічыльнік і сігнал аб парушэнні можа быць неадкладна перададзены.

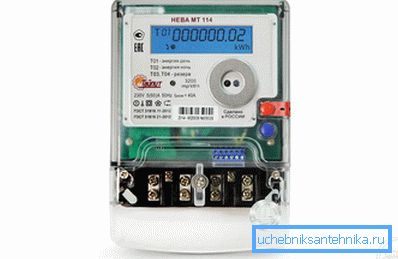

  • аднафазны шматтарыфнымі
    Однотарифные і шматтарыфнымі. Першыя выкарыстоўваюцца ў кожнай кватэры. А вось другія - гэта вельмі выгаднае рашэнне для тых, хто можа перанесці асноўны перыяд работы высокомощных прыбораў на начны час. Сутнасць ідэі такая: з 7 раніцы да 23 вечара ўлік ідзе па адным расцэнках, а ўжо з 23 па іншых. Часам розніца дасягае 2 і больш разоў. У некаторых краінах, для таго каб стымуляваць жыхароў да ўстаноўцы такіх прыбораў, у начны час электраэнергію адпускаюць бясплатна.
  • З магчымасцю прадаваць электрычнасць. У пэўным сэнсе навінка, але актыўна выкарыстоўваюцца ў гаспадарках, дзе ёсць сістэмы пераўтварэння сонечнай энергіі або цеплавой ў электрычную. Калі ідзе актыўнае выкарыстанне электраэнергіі ў пахмурны дзень, недастатковая частка дакупляць у пастаўшчыка. Але калі яе выпрацоўваецца занадта шмат, тады яна аддаецца ў сетку і гэта адлюстроўваецца на паказаньнях. Пры ідэальных умовах можна выходзіць у нуль ці нават плюс.

З перадаплачаным тарыфамі

На лічыльнікі звычайна наносіцца пэўная маркіроўка. Каб было лягчэй у ёй разабрацца, прывядзем апісанне асноўных значэнняў. Напрыклад, літара Р азначае, што гэта прыбор для рэактыўнай энергіі, Л - актыўнай, О - аднафазны, У - універсальны. Лічбы 3, 4 - колькасць правадоў у падключэнні. Дадатковымі бонусамі ў прыборы могуць быць падсвятленне дысплея, што дазваляе здымаць паказанні ў цёмных памяшканнях. У іншых ўбудаваная невялікая батарэйка, якая дазваляе адлюстроўваць значэння нават пры адсутнасці электрычнасці.

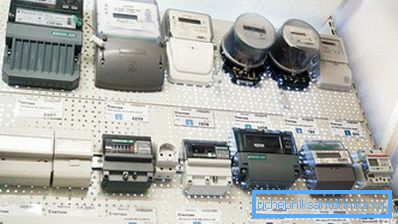

асартымент лічыльнікаў

Прынцып працы

Да пэўнага моманту максімальна былі распаўсюджаныя электрамеханічныя або індукцыйныя прыборы. Гэта тыя агрэгаты, у якіх прысутнічае верціцца дыск. Прынцып яго працы заснаваны на паводзінах цела ў індукцыйнай полі. Апошняе утворыцца дзякуючы наяўнасці двух шпулек. Адна з іх падключаецца паралельна - шпулька напружання, іншая паслядоўна - шпулька току. Паміж імі пачынаюць працякаць магнітныя навядзенні, якія праходзяць праз дыск і прымушаюць яго круціцца. Ён, у сваю чаргу, прыводзіць у рух цыліндры з лічбамі, якія і адлюстроўваюць канчатковае значэнне па спажыванні. Чым вышэй нагрузка, тым мацней дзеянне навядзенняў, тым хутчэй круціцца пласціна. Для таго каб усе працэсы адбываліся менавіта такім чынам, патрабуецца зрух па фазе на 90 °.

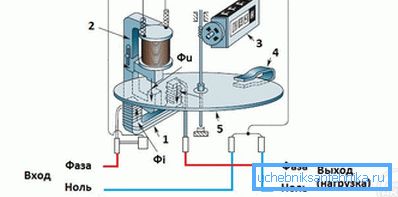

Схема працы індукцыйнага лічыльніка

Плюсамі такіх прыбораў з'яўляюцца:

  • Высокая надзейнасць. Нават пры ўзнікненні кароткіх замыканняў яны здольныя працягваць працу пасля ліквідацыі ўсіх наступстваў.
  • Працяглы тэрмін службы. Адлік пачынаецца з 15 гадоў і больш. Некаторыя адзінкі не замяняліся на працягу 30 і больш гадоў.
  • Няма неабходнасці ў дадатковай наладзе. Усё, што патрабуецца - ажыццявіць правільнае падлучэнне правадоў.
  • Коштавая катэгорыя ніжэй у параўнанні з электроннымі.
  • Прыстасаванасць да сетак невысокай якасці.

Недахопамі з'яўляюцца:

  • Зніжэнне дакладнасці з памяншэннем спажывання. Звязана гэта з памяншэннем электрамагнітнага поля.
  • Малы клас дакладнасці. Ён не перавышае значэння ў 2 адзінкі.
  • Збоі ў удасканаленьні пры рэзкай змене нагрузачных токаў.
  • Прастата рэалізацыі схемы па отмотке электраэнергіі або прыпынку дыска.
  • Высокі каэфіцыент ўнутранага спажывання. Г.зн. сам лічыльнік здольны часткова ўплываць на суму ў квітанцыі за электраэнергію.
  • Неабходнасць прымянення двух розных прыбораў для падліку актыўнай і рэактыўнай электрычнай энергіі.
  • Адносна вялікія габарыты.

Прынцып працы электроннага лічыльніка застаўся такім жа, але трохі змяніліся складнікі. Замест абмотак прымяняюцца два датчыка: напружання і сілы току. Пасля таго як яны атрымліваюць сігнал, яны перадаюць яго на пераўтваральнік. Яго задачай з'яўляецца змяненне сігналу ў лічбавы і адпраўка яго на мікрапрацэсар. Пасля аналізу дадзеныя выводзяцца на ўбудаваны дысплей або іншы прыбор.

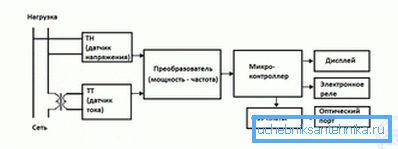

Схема працы электроннага лічыльніка

Перавагамі такога рашэння з'яўляюцца:

  • Кампактныя габарыты ў параўнанні з індукцыйнымі апаратамі.
  • Адсутнасць механічных частак, якія максімальна схільныя зносу.
  • Высокі клас дакладнасці.
  • Магчымасць прымянення аднаго вырабы для падліку энергіі ў розных напрамках.
  • Мінімальная хібнасць.
  • Магчымасць выдаленай адпраўкі паказанняў.
  • Перавага вылічэнні страт на пэўным участку.

Ёсць і свае хібы:

  • Няўстойлівасць да моцных перападаў ў сеткі і ўздзеяння ад пападання маланкі.
  • Дастаткова высокі кошт. Асабліва калі гаворка ідзе пра шматтарыфных апаратах.
  • Складанасць у выкананні рамонтных прац.
  • Адчувальнасць да рэзкага змянення тэмпературнага рэжыму.
  • Цяжкасць вызначэння элемента ў мікрасхеме, які выйшаў з ладу.

У некаторых мясцовасцях ўпаўнаважаныя арганізацыі вырабляюць замену прыбораў. Гэта можа адбывацца як за кошт спажыўца, так і бясплатна. Важна ўдакладніць гэты нюанс яшчэ да пачатку працэсу.

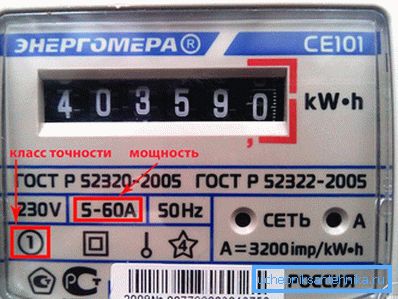

клас дакладнасці

клас дакладнасці

Клас дакладнасці кажа аб хібнасці прыбора. Чым больш лік, тым вышэй недахоп. Звычайна ён ідзе на карысць спажыўца. Таму ў выпадку, калі ёсць свабода выбару, стараюцца спыніцца на больш выгадным вырашэнні. Усяго ў Расіі і некаторых іншых краінах вылучаюць такія велічыні:

  • 5.0;
  • 2.0;
  • 1.0;
  • 0.5;
  • 0.2.

Часта дзесятковая частка можа адсутнічаць. Таксама ў некаторых сітуацыях дадаецца літара S, яна сігналізуе пра тое, з якога матэрыялу выкананы абмоткі. Найбольшая адхіленне звычайна ў індукцыйных агрэгатаў, таму жыхары дамоў з неахвотай замяняюць іх на сучасныя электронныя.

Хтосьці да гэтага часу імкнецца падмануць прыбор уліку, спыніўшы яго, ці прыкладаючы намаганні па отматыванию паказанняў. Але часцей за ўсё такія трукі не праходзяць без наступстваў. Заўсёды лёгка адсачыць піхнуў кантакты. Гэта пагражае немалым штрафам.

тыпы мантажу

Усё ў меншай колькасці выпадкаў ўстаноўка лічыльніка дазваляецца ўнутры кватэры або хаты. Часцей за іх выносяць на лесвічныя пляцоўкі або на асабовую сцяну дома. Робіцца гэта для таго, каб ўскладніць задачу карыстачу па ўнясенню якіх-небудзь мадыфікацый. Існуе два асноўных спосабу мантажу:

  • на DIN-рэйку;
  • на спецыяльную падстаўку.

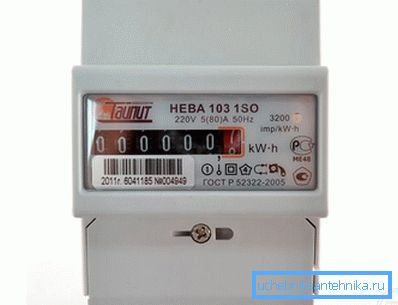

З пультам

У першым выпадку з'яўляецца перавага аб'яднаць сам агрэгат і размеркавальны шчыт. На задняй яго частцы размешчаны адмысловы пазу, які па памеры сапраўды адпавядае металічнай планцы. Другі варыянт прымяняўся і прымяняецца да гэтага часу ў прыватных дамах і кватэрах. Пры гэтым на дошку таксама усталёўваецца аўтамат або коркі для абароны ад перагрузак і кароткіх замыканняў.

Для таго каб пры ўсталёўцы на вуліцы не ўзнікала праблем з якая трапляе вільгаццю, выкарыстоўваецца спецыяльны герметычны бокс. Звычайна ён выраблены з пластыка, які устойлівы да ўльтрафіялету. Важна, каб акенца для агляду было прыкрыта менавіта шклом, а не палімернай накладкай. У другім выпадку з часам яна мутнее і яе даводзіцца ліквідаваць, каб здымаць паказанні. Адтуліны для подвода таксама павінны зачыняцца адмысловымі гумовымі ўстаўкамі. Памеры і параметры боксаў для аднафазных і трохфазных рашэнняў адрозніваюцца.

Абавязкова прасачыце, каб пломбы была ўсталяваная на сваё месца. У выпадку, калі яна выпадкова будзе пашкоджана ці сарваная, тады варта неадкладна паведаміць кантролеру. Пакуль не зробіць гэтага своечасова, адкараскацца невялікім спагнаннем будзе складана.

Разлік агульнай магутнасці і сілы току

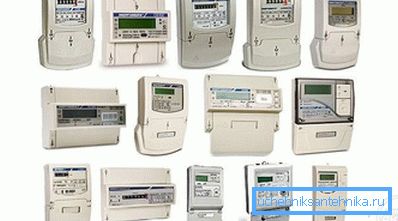

выбар электралічыльніка

Правядзенне такіх вылічэнняў карысна не толькі для правільнага падбору лічыльніка, але і для куплі провада з неабходным перасекам, што дасць магчымасць выключыць пашкоджанне ўсёй сістэмы. Для таго каб рэалізаваць гэта, спатрэбіцца зрабіць:

  • Ўзяць чысты ліст паперы.
  • Пералічыць на ім усе прыборы, якія будуць харчавацца ад сеткі.
  • Побач з кожным з іх неабходна перапісаць яго спажываную магутнасць.
  • У канцы значэння сумуюцца і выводзіцца агульная колькасць.

Але варта памятаць, што не ўсе яны будуць працаваць адначасова. Таму варта зрабіць распарковку таго, што будзе ўключацца часцей за ўсё. Падагульніўшы іх спажыванне, можна будзе вызначыць ці хопіць аўтамата з рэкамендаваным значэннем сілы току. Калі будзе выяўлена, што гэта не так, тады падаецца адпаведную заяву з просьбай аб павелічэнні парога.

Існуе меркаванне, што прыбор неабходна купляць максімальнай «свежасці». Збольшага такую ​​параду апраўданы. Але варта памятаць, што асноўнай зьяўляецца ня дата выпуску, а дата апошняй паверкі. Для яе абазначэння робіцца адпаведны пазнака ў пашпарце, а таксама на пломбаў.

Прачытаўшы артыкул, можна вярнуцца да пытанняў, якія знаходзяцца спачатку і запоўніць адсутнічаюць прабелы. Улічваючы ўсе парады ў вас атрымацца выбраць менавіта тое, што падыходзіць асабіста вам.

відэа

У гэтым невялікім відэа эксперт падзеліцца сваім меркаваннем аб выбары лічыльніка:
