Як выканаць падлучэнне радыятараў ацяплення ў цэнтральнай

У гэтым артыкуле мы разгледзім актуальныя спосабы падлучэння радыятараў ацяплення і раскажам пра асаблівасці іх рэалізацыі. Тэма артыкула ўяўляе немалую цікавасць, так як пашырэнне асартыменту ацяпляльнага абсталявання на рынку мяркуе неабходнасць у яго карэктным выбары, мантажы і эксплуатацыі.

Але, перад тым як расказаць пра тое, як падключыць радыятар ацяплення, неабходна вызначыцца з разнавіднасцямі ацяпляльных сістэм і асаблівасцямі іх прымянення.

Тыпы сістэм, у якія інтэгруюцца ацяпляльныя батарэі

Каб зразумець прынцып падлучэння батарэі сваімі рукамі, трэба мець агульнае ўяўленне аб тым, у якой сістэме гэта прылада будзе эксплуатавацца (см.также артыкул Медныя радыятары ацяплення: асаблівасці, тэхнічныя характарыстыкі і парадак мантажу).

У цяперашні час паўсюдна эксплуатуецца два тыпу ацяпляльных сістэм:

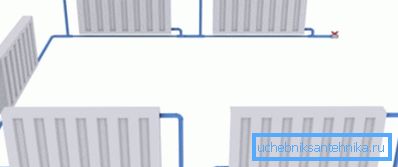

• Однотрубная сістэма, як правіла, ужываецца ў шматкватэрных шматпавярховых дамах. Прынцып працы просты - разагрэтая вада цыркулюе па адной трубе, праходзячы праз пэўную колькасць батарэй.

Сістэмы однотрубной тыпу ў плане прылады самыя простыя і як следства кошт іх рэалізацыі невысокая. Але такое рашэнне мае адзін істотны недахоп - немагчымасць кантролю тэмпературных паказчыкаў у розных памяшканнях незалежна адзін ад аднаго.

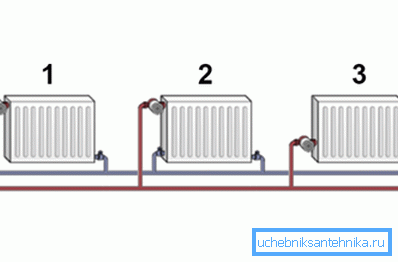

• Двухтрубная сістэма больш складаная ў прыладзе, але разам з цеплааддачай, адпаведнай праектнай разліковай норме, дазваляе задаць аптымальныя тэмпературныя параметры для кожнай асобна ўзятай пакоя.

Як правіла, такое ацяпленне рэалізуецца ў малапавярховых будынках. Прынцып дзеяння такой сістэмы ў тым, што ўсе батарэі падлучаныя паралельна, за кошт чаго з'яўляецца магчымасць рэгуляваць тэмпературу ў кожнай з іх асобна.

Асаблівасці цыркуляцыі цепланосбіта

Вызначаючы аптымальныя варыянты падлучэння радыятараў ацяплення неабходна ўлічваць асаблівасці цыркуляцыі цепланосбіта ў сістэме. У цяперашні час ужываюцца дзве схемы: прымусовая і натуральная цыркуляцыя.

Пры натуральнай цыркуляцыі асаблівых патрабаванняў да падлучэння няма, і можа быць ужыта ніжняе або верхняе падлучэнне, у залежнасці ад таго, дзе ў сістэме размешчаны пашыральны бачок.

Больш прагрэсіўнай з'яўляецца схема прымусовай цыркуляцыі, пры якой цепланосбіт прасоўваецца па сістэме з-за розніцы размяшчэння катла і батарэй, а з-за прымянення цыркуляцыйнага помпы. Разгледзім, як правільна падключыць радыятары ацяплення ў сістэме з прымусовай цыркуляцыяй.

Актуальныя спосабы падлучэння

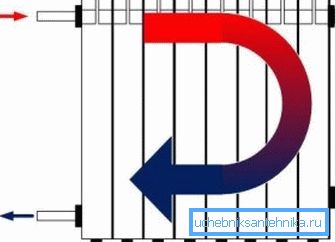

• Аднабаковы спосаб падлучэння радыятараў ацяплення мяркуе падлучэнне да адной секцыі падачы (якая падводзіць трубы) і обратку (якая адводзіць трубы). У гэтым выпадку падача размяшчаецца уверсе, а обратку знізу. За кошт такога рашэння забяспечваецца раўнамернасць нагрэву ўсіх секцый ва ўсіх батарэях.

Гэта рашэнне лічыцца найбольш рацыянальным для прымянення ў аднапавярховых жылых дамах, дзе выкарыстоўваюцца сярэднія радыятары (да 8 секцый).

Важна: Пабудовы з вялікім лікам секцый патрабуюць прымянення іншых спосабаў, якія здольныя прадухіліць магчымасць цепластрат у вялікіх батарэях.

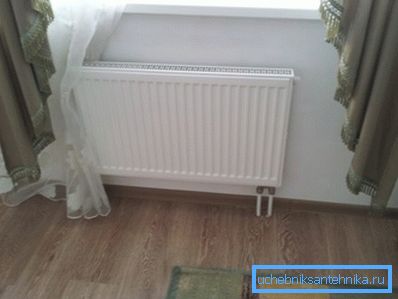

• Можна ўжыць радыятар ацяплення з ніжнім падключэннем. Такое рашэнне актуальна ў тым выпадку, калі частка трубаправода схаваная пад падлогавае пакрыццё. Такім чынам, з-пад падлогі выходзяць патрубкі, якія далучаны да радыятара ў ніжняй часткі ці знізу па баках.

Перавагай такога спосабу з'яўляецца малапрыкметным трубаправода. Недахопам ніжняга падлучэння з'яўляецца невысокая эфектыўнасць, так як цепластрат пры такім падключэнні могуць складаць аж да 15%. У выніку верхняя і ніжняя частка батарэі можа разагравацца нераўнамерна.

• Калі стаіць пытанне, як падключыць радыятары ацяплення каб мінімізаваць цепластраты пры вялікай колькасці секцый, можна ўжыць крыжаваны (Дыяганальны) спосаб.

Правільнае падлучэнне, у дадзеным выпадку, наступнае: падача далучаецца ў верхняй частцы радыятара, у той час як адводзіць труба размяшчаецца з іншага боку, але знізу.

Такое рашэнне мае відавочнае перавага, так як усе секцыі зверху і знізу грэюцца практычна раўнамерна. Пры крыжаваным падключэнні цепластраты складаюць не больш за 2%.

Выбіраем прыналежнасці для правядзення мантажных работ

Пасля таго як мы вызначыліся са спосабамі далучэння трубаправодаў да батарэяў, разгледзім тое, якая арматура для падлучэння радыятараў ацяплення з'яўляецца аптымальным выбарам.

Арматура і камплектавалыя падбіраюцца і набываюцца ў адпаведнасці з тыпам выкарыстоўванага ацяпляльнага абсталявання і ў адпаведнасці са схемай падлучэння.

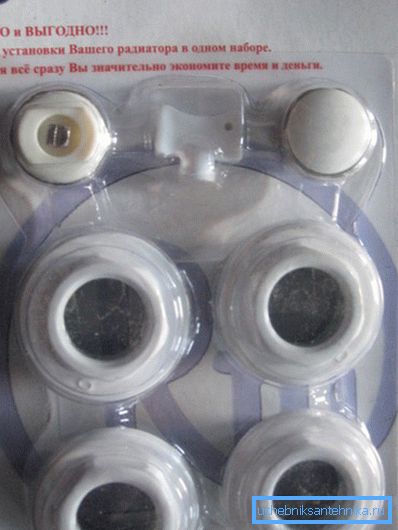

Стандартны набор для мантажу ацяпляльных сістэм ўключае наступны пералік кампанентаў:

• футорки ў колькасці 4 штук;
• кран Маеўскага;
• разьбовая заглушка;
• паронитовые або сіліконавыя пракладкі;
• кранштэйны насценныя і падлогавыя;
• перахаднікі неабходныя ў тым выпадку, калі дыяметр трубаправода адрозніваецца ад дыяметра впускного адтуліны на батарэі.

Разгледзім, як правільна падключыць радыятар ацяплення.

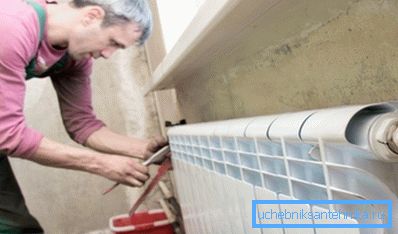

Рэкамендацыі па ўстаноўцы радыятара

Вызначыліся з выбарам аднаго з раней пералічаных метадаў? Засталося прыступіць да правядзення мантажу (чытайце таксама артыкул электрарадыятары ацяплення: асноўныя разнавіднасці і асаблівасці эксплуатацыі).

Інструкцыя мантажных работ залежыць ад таго якія прымяняюцца радыятары і трубы.

• Працуем толькі з выкарыстаннем спецыяльнага інструмента. Напрыклад, для роўнага рэзу, рэзаць поліпрапілен або металапласт для мантажу злучальных фітынгаў след не ножовкой па метале, а спецыяльным трубарэзам.
• Перад тым як усталяваць кранштэйны і павесіць батарэю варта пераканацца ў шчыльнасці і трываласці сцяны.
• Мантаж радыятараў (нават алюмініевых) трэба праводзіць не ў адзіночку, так як вага гэтых збудаванняў немалы.
• Калі злучальныя фітынгі маюць ўшчыльняючымі гумкі, прымяненне ФУМ-стужкі або пакулля не рэкамендуецца.
• Ўкручваць фітынгі ў адтуліны батарэй трэба з сярэднім высілкам, каб не сарваць разьбу.

Важна: Па заканчэнні мантажных работ злучэння праціраюцца насуха, і сістэма запаўняецца вадой для пробнага запуску. На месцы злучэння ўтрымліваем сухую сурвэтку, а потым глядзім, ці ёсць на ёй ўвільгатненне.

выснову

Зараз, калі вы ведаеце, як выконваецца падключэнне радыятара ацяплення, можна прыступіць да закупкі неабходных матэрыялаў і да правядзення мантажных работ. Засталіся якія-небудзь пытанні?

Больш інфармацыі шукайце ў відэа ў гэтым артыкуле.
