Як вызначыць патрабаваную магутнасць радыятараў ацяплення -

Перад пакупкай любога радыятара ацяплення трэба ведаць патрабаваную цеплавую магутнасць гэтага прыбора. Уласна, на падставе гэтых дадзеных і выконваецца падбор колькасці секцый. Пропуск разліковага этапу можа ў выніку абгарнуцца парушэннем мікраклімату ў пакоі, так што нялішнім будзе азнаёміцца ​​з методыкай разліку.

Аб разліку ацяпляльнай сістэмы

На гэтым этапе трэба дамагчыся таго, каб цеплавая магутнасць радыятара ацяплення забяспечвала пастаянную тэмпературу ў пакоі ў самы халодны час ацяпляльнага сезона. Вызначэнне магутнасці ацяпляльнага радыятара неабходна для таго, каб вызначыцца з патрабаваным лікам сегментаў (см.также артыкул Як выканаць падлучэнне радыятараў ацяплення ў цэнтральнай або аўтаномнай сістэме).

Звярніце ўвагу! Для магчымасці плыўнай рэгулявання працы батарэі ацяплення не лішняй будзе ўстаноўка тэрмарэгулятара.

Увесь працэс выконваецца ў некалькі этапаў:

• падлічваюцца страты цяпла праз якія агароджваюць канструкцыі;
• па тэхнічнай дакументацыі высвятляецца цеплааддача аднаго сегмента абранага радыятара;
• вылічаецца патрабаванае лік сегментаў батарэі.

падлік цепластрат

Гэта першае, з чаго трэба пачаць, калі гаворка заходзіць пра тое, як вызначыць магутнасць радыятара ацяплення.

Цяпло расходуецца праз:

• сцены, як вонкавыя, так і ўнутраныя (калі пакой мяжуе з неацяпляемым памяшканнем);
• падлогу;
• столь;
• вокны і дзверы.

Падлік страт выконваецца з улікам тыпу і таўшчыні матэрыялу, выкарыстоўваецца формула

ў гэтай формуле

• Q - страты цяпла;
• S - плошча памяшкання, м²;
• ?t - перапад тэмператур ўнутры і звонку памяшкання,? С;
• ? - даведачная велічыня - каэфіцыент цеплаправоднасці, Вт / м •? С;
• v - таўшчыня агароджвае канструкцыі, м.

З пункту гледжання цепластрат верхнія паверхі знаходзяцца ў нявыгадным становішчы, бо над імі размяшчаецца халодную гарышча, ды і вецер звонку мацней. Так што для іх атрыманую велічыню страт цяпла можна павялічыць прыкладна на 10%.

Звярніце ўвагу! Пры падліку трэба не забыцца пра вентыляцыю, бо паветраабмен зімой не спыняецца. Для гэтага ўводзіцца які падвышае каэфіцыент 1,1 - 1,4. Большае значэнне прымаецца для інтэнсіўнага ветрання жылля.

Разлік радыятара

Маючы на ​​руках дадзеныя па цеплавых страт можна пераходзіць да падбору батарэі. Пры гэтым трэба ўлічваць эфектыўнасць прыбора, напрыклад, магутнасць сталёвых радыятараў ацяплення саступае біметалічныя аналагам.

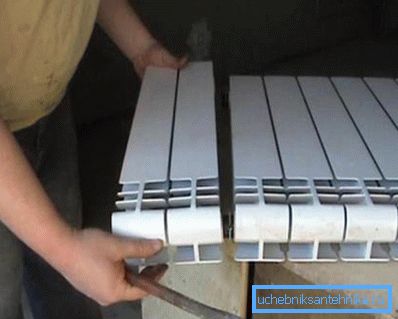

Патрабаванае лік сегментаў вызначаецца як стаўленне цеплавых страт да цеплааддачы аднаго сегмента. А вось аддача цяпла секцыяй - пашпартная велічыня, вытворца абавязаны ўказваць яе для кожнай мадэлі радыятара. Выкарыстоўваецца формула:

ў гэтай формуле:

• n - поўнае лік секцый батарэі, шт;
• Q - цепластраты, Вт;
• N - магутнасць адной секцыі, Вт.

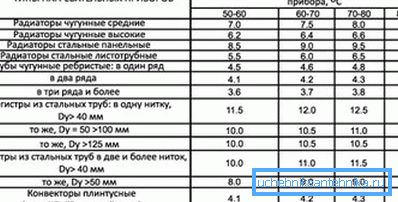

Пры гэтым трэба ўлічваць, што пашпартныя дадзеныя па магутнасці 1-га сегмента прыведзены для пэўнага перападу тэмператур (часцей за ўсё 90/70). Але даволі часта тэмпература цепланосбіта адрозніваецца, у такім выпадку і цеплааддача ацяпляльнай батарэі змяняецца. Напрыклад, магутнасць чыгунных радыятараў ацяплення пры змене тэмпературнага напору з 80-100 да 50-60 падае прыкладна на 15-20%.

Для падліку магутнасці сегмента пры адвольным тэмпературным напоры карыстаюцца формулай

ў гэтай формуле

• k - цеплаперадача, пашпартная велічыня, Вт / м²•? С;

• А - плошча секцыі, м²;
• ?Т - тэмпературны напор,? С. Вылічаецца па формуле

Т_пад і Т_обр - тэмпература цепланосбіта адпаведна на ўваходзе ў батарэю і выхадзе з яе,? С;

Т_комн - тэмпература ў памяшканні,? С.

спрошчаная методыка

Калі ўсе работы ў доме выконваюцца сваімі рукамі, то даволі часта замест падрабязнага разліку людзі здавольваюцца прыблізных падборам. Трэба адзначыць, што вынік у такім выпадку хоць і не надта дакладны, але для падбору радыятара сыдзе.

Ёсць некалькі спосабаў прыблізнага разліку:

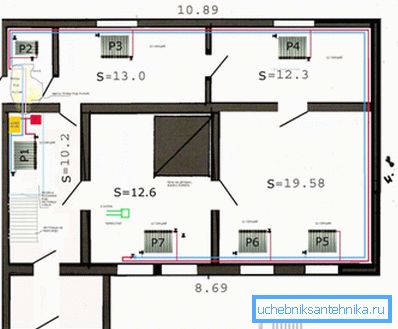

• пры стандартных параметрах (вышыня столяў у пакоі да 3м, тэмпература цепланосбіта 85-90? З, 1 акно і 1 дзверы ў памяшканні) можна выкарыстоўваць залежнасць 100 Вт / 1 м² плошчы. Для пакоя плошчай, напрыклад, 20 м² патрэбна батарэя, якая здольная забяспечыць цеплавую магутнасць на ўзроўні 2 кВт;

Звярніце ўвагу! Для кутніх пакояў, а таксама кватэр верхніх паверхаў ўводзіцца які падвышае каэфіцыент 1,2. Кошт батарэй не так ужо і высокая, таму лепш падстрахавацца.

• разлік можна весці і з улікам кубатуры памяшкання. У такім выпадку зыходзяць з прапорцыі, што 200 Вт цеплавой магутнасці здольныя абагрэць 5 м³ прасторы пакоя.

Звярніце ўвагу! Практыка паказвае, што вынік у гэтым выпадку атрымліваецца завышаных прыкладна на 10%.

Вынікі па абодвум методыкам павінны атрымацца прыблізна аднолькавымі. Зручней параўнаць іх на канкрэтным прыкладзе. Хай трэба падабраць радыятар для пакоя памерамі 5х5х3 метра, у ёй усталяваны 1 шклопакет, 1 міжпакаёвыя дзверы, кватэра знаходзіцца на першым паверсе.

Першая спрошчаная методыка разліку прадугледжвае такую ​​паслядоўнасць дзеянняў:

• вызначаецца плошча пакоя, 5х5 = 25м²;
• улічваючы прапорцыю 100 Вт / 1 м², вызначаецца магутнасць прыбора, у нашым выпадку 2,5 кВт;
• з пашпартных характарыстык выпісваецца магутнасць адной секцыі канкрэтнага радыятара. Для прыкладу абярэм алюмініевую мадэль А350, 1 сегмент здольны аддаць 138 Вт цеплавой энергіі;
• падлічваецца лік сегментаў, 2500/138 = 18,12? 19 штук.

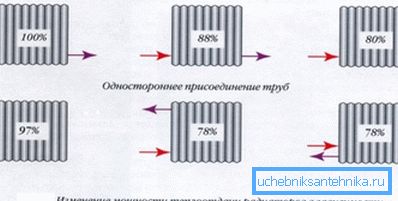

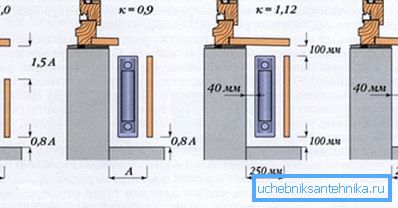

Звярніце ўвагу! Спосаб падлучэння таксама гуляе вялікую ролю ў раўнамернасці яго прагрэву, а значыць і велічыні цеплааддачы.

Пры працы па 2-й методыцы інструкцыя будзе выглядаць так:

• улічваючы прапорцыю 200 Вт / 5 м³ вызначаем, які аб'ём паветра нагрэе 1 секцыя абранай батарэі. У нашым выпадку 1 секцыя прагрэе 3,45 м³;
• вызначаем аб'ём пакоя 5 • 5 • 3 = 75 м³;
• падлічваецца лік секцый 75 / 3,45? 22 секцыі.

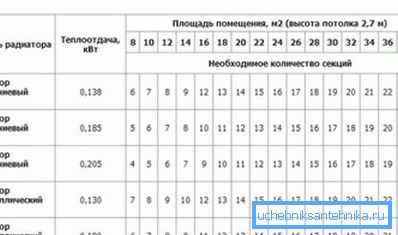

Хібнасць пры разліку па 2-м спрошчаным методыкам склала 13,6%, што для набліжанага разліку не так ужо і дрэнна. Атрыманыя вынікі прыкладна ўзгадняюцца і з рэкамендацыямі самога вытворцы (паказаныя ў табліцы).

падвядзенне вынікаў

Для падтрымання нармальнага мікраклімату ў памяшканні неабходна дамагчыся захавання балансу паміж паступленнем і стратай цяпла. Выканаць гэтую ўмову можна толькі пры правільным разліку ацяпляльнай сістэмы ў цэлым і радыятараў ацяплення ў прыватнасці. Прапанаваныя ў артыкуле метады разліку цалкам могуць выкарыстоўвацца пры падборы колькасці секцый батарэі ацяплення ў кватэры ці прыватным доме (даведайцеся тут, як ліквідаваць цечу радыятара ацяплення падручнымі сродкамі).

Відэа ўяўляе сабой кароткую інструкцыю па разліку батарэі ацяплення.
